| Номер в госреестре | 94514-25 |
| Наименование СИ | Машины координатно-измерительные портальные |
| Обозначение типа СИ | PMT |
| Изготовитель | PMT Technologies (Suzhou) Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 03.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные портальные PMT (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления. Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
К данному типу КИМ относятся машины координатно-измерительные портальные PMT следующих модификаций:
- PMT FUTURE, PMT FUTURE PLUS, включая типоразмеры: 655, 855, 1087, 1587, 2087, 12108, 15108, 20108, 25108, 121010, 151010, 201010, 251010, 151210, 201210, 251210, 301210, 201510, 251510, 301510, 401510, 201512, 251512, 301512, 401512, 201515, 251515, 301515, 401515;
- PMT PRIME, включая типоразмеры: 654, 866, 1086, 1286, 1586, 12108, 15108, 20108, 25108, 151210, 201210, 251210, 301210, 201510, 251510, 301510, 201512, 251512, 301512.
Модификации различаются некоторыми конструктивными особенностями и нормируемой погрешностью измерений. Модификации PMT FUTURE и PMT FUTURE PLUS одинаковой конструкции с гранитной траверсой портала, PMT FUTURE PLUS имеет улучшенные характеристики точности измерений. Модификация PMT PRIME отличается установленной алюминиевой траверсой.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.
Заводской номер в буквенно-числовом формате, состоящий из букв латинского алфавита и арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную на задней части измерительного стола в районе блока подготовки воздуха.
Пломбирование КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин координатно-измерительных портальных PMT представлены на рисунке 1.
а)
б)
в)

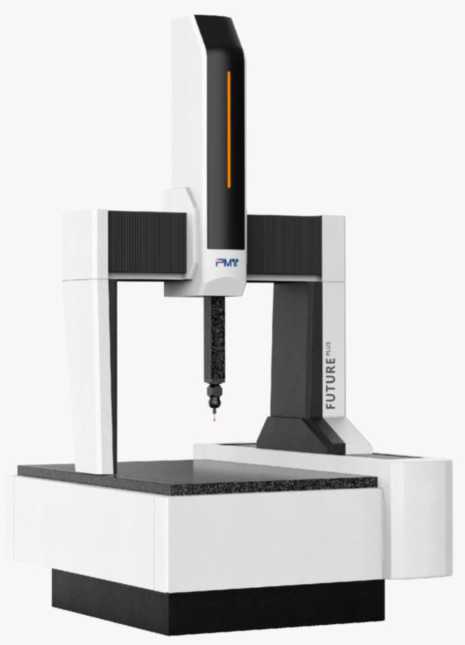

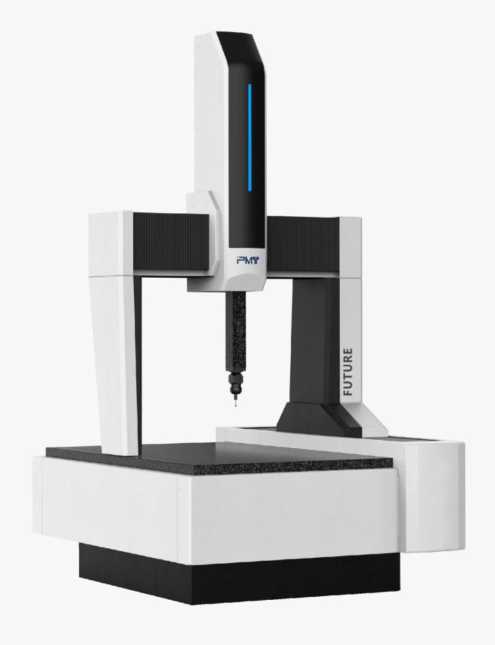

Рисунок 1 - Общий вид машин координатно-измерительных портальных PMT модификаций: а) PMT FUTURE с диапазоном измерений по оси X до1010 мм включ. б) PMT FUTURE PLUS с диапазоном измерений по оси X до1010 мм включ.;
в) PMT FUTURE, PMT FUTURE PLUS с диапазоном измерений по оси X св. 1010 мм; г) PMT PRIME
г)

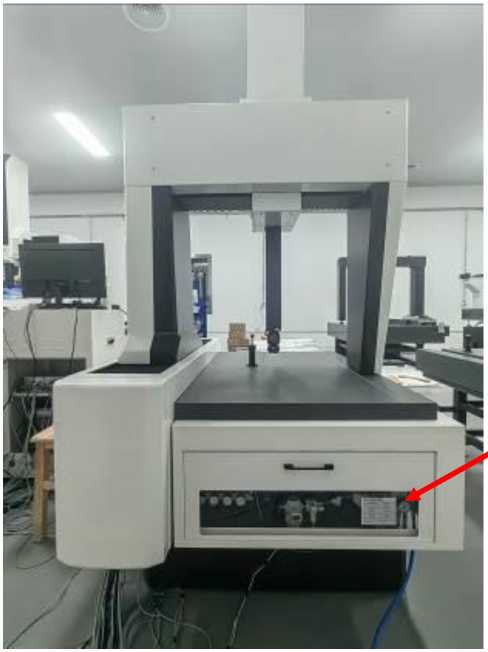

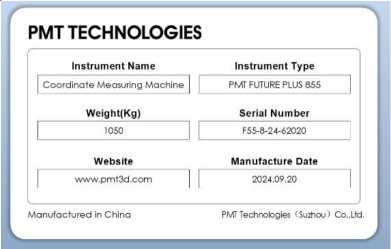

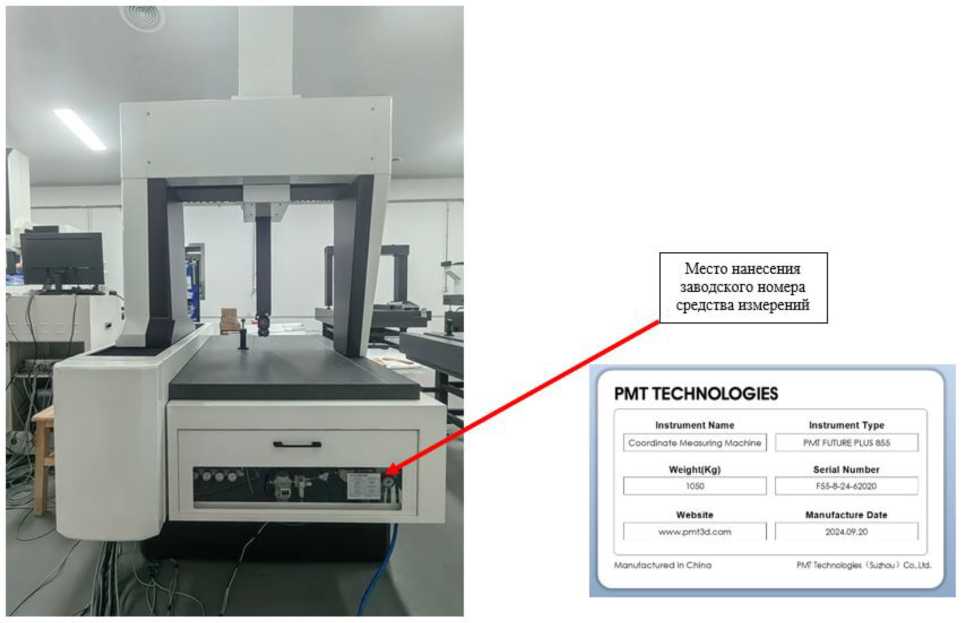

Рисунок 2 - Место нанесения заводского номера средства измерений
Место нанесения
заводского номера средства измерений
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) PC- DMIS, Poly Works, Metrolog X4, Rational DMIS, MODUS, Acro Cad, Inspect 3D Geomera, TouchDMIS, TCMD, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Значение | |||
| Идентификационные данные (признаки) | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
| PC- DMIS | не ниже V.10 | — | |
| Poly Works | не ниже V.2019 | ||
| Metrolog X4 | не ниже V.7 | ||
| Rational DMIS | не ниже 7.0 | ||
| MODUS | не ниже V.1.6 | ||
| Arco Cad | не ниже 3.7 | ||
| Inspect 3D Geomera | не ниже 2022R1 | ||
| TouchDMIS | не ниже V. 1.0 | ||
| TCMD | не ниже V 1.01 | ||
аблица 2 - Метрологические характеристики КИМ модификации PMT FUTURE
| Типоразмер | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности, мкм с измерительным датчиком: | |||||||
| TP20, PMT T20 | TP200 | SP25M, REVO-2 (RSP2, RSP3), SP80 | |||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | MPEe | MPEp | |
| 655 | от 0 до 510 | от 0 до 610 | от 0 до 505 | ±(2,2+L/300)* ±(2,2+L/220)** | 2,2 | ±(1,8+L/350)* ±(1,8+L/250)** | 1,8 | ±(1,6+L/400)* ±(1,6+L/300)** | 1,6 |
| 855 | от 0 до 810 | ||||||||
| 1087 | от 0 до 810 | от 0 до 1010 | от 0 до 705 | ±(2,4+L/300)* ±(2,4+L/220)** | 2,4 | ±(2,0+L/350)* ±(2,0+L/250)** | 2,0 | ±(1,8+L/400)* ±(1,8+L/300)** | 1,8 |
| 1587 | от 0 до 1510 | ||||||||
| 2087 | от 0 до 2010 | ||||||||
| 12108 | от 0 до 1010 | от 0 до 1210 | от 0 до 805 | ±(2,6+L/300)* ±(2,6+L/220)** | 2,6 | ±(2,2+L/350)* ±(2,2+L/250)** | 2,2 | ±(2,0+L/400)* ±(2,0+L/300)** | 2,0 |
| 15108 | от 0 до 1510 | ||||||||
| 20108 | от 0 до 2010 | ||||||||
| 25108 | от 0 до 2510 | ||||||||
| 121010 | от 0 до 1210 | от 0 до 1005 | ±(2,9+L/300)* ±(2,9+L/220)** | 2,9 | ±(2,5+L/350)* ±(2,5+L/250)** | 2,5 | ±(2,3+L/400)* ±(2,3+L/300)** | 2,3 | |
| 151010 | от 0 до 1510 | ||||||||
| 201010 | от 0 до 2010 | ||||||||
| 251010 | от 0 до 2510 | ||||||||
| 151210 | от 0 до 1210 | от 0 до 1510 | ±(3,1+L/300)* ±(3,1+L/220)** | 3,1 | ±(2,7+L/350)* ±(2,7+L/250)** | 2,7 | ±(2,5+L/400)* ±(2,5+L/300)** | 2,5 | |
| 201210 | от 0 до 2010 | ||||||||
| 251210 | от 0 до 2510 | ||||||||
| 301210 | от 0 до 3010 | ||||||||
| 201510 | от 0 до 1510 | от 0 до 2010 | ±(3,4+L/300)* ±(3,4+L/220)** | 3,4 | ±(3,0+L/350)* ±(3,0+L/250)** | 3,0 | ±(2,7+L/400)* ±(2,7+L/300)** | 2,7 | |
| 251510 | от 0 до 2510 | ||||||||
| 301510 | от 0 до 3010 | ||||||||
| 401510 | от 0 до 4010 | ||||||||
| 201512 | от 0 до 2010 | от 0 до 1205 | ±(3,6+L/300)* ±(3,6+L/220)** | 3,6 | ±(3,2+L/350)* ±(3,2+L/250)** | 3,2 | ±(2,9+L/400)* ±(2,9+L/300)** | 2,9 | |
| 251512 | от 0 до 2510 | ||||||||
| 301512 | от 0 до 3010 | ||||||||
| 401512 | от 0 до 4010 | ||||||||
| 201515 | от 0 до 2010 | от 0 до 1505 | ±(3,8+L/300)* ±(3,8+L/220)** | 3,8 | ±(3,4+L/350)* ±(3,4+L/250)** | 3,4 | ±(3,2+L/350)* ±(3,2+L/250)** | 3,2 | |
| 251515 | от 0 до 2510 | ||||||||
| 301515 | от 0 до 3010 | ||||||||
| 401515 | от 0 до 4010 | ||||||||
где MPEe - пределы допускаемой объемной погрешности, мкм;
MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм;
L- измеряемая длина в мм;
* при температуре окружающего воздуха от +18 °С до +22 °С включ.;
* * при температуре окружающего воздуха от +16 °С до +18°С и св. +22 °С до +26 °С включ. и при наличии системы активной температурной компенсации.
Таблица 3 - Метрологические характеристики модификации PMT FUTURE PLUS
| Типоразмер | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности, мкм с измерительным датчиком: | |||||||
| TP20, PMT T20 | TP200 | SP25M, REVO-2 (RSP2, RSP3), SP80 | |||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | MPEe | MPEp | |
| 655 | от 0 до 510 | от 0 до 610 | от 0 до 505 | ±(1,9+L/350)* ±(1,9+L/250)** | 2,2 | ±(1,5+L/400)* ±(1,5+L/300)** | 1,5 | ±(1,2+L/500)* ±(1,2+L/400)** | 1,2 |
| 855 | от 0 до 810 | ||||||||
| 1087 | от 0 до 810 | от 0 до 1010 | от 0 до 705 | ±(2,1+L/350)* ±(2,1+L/250)** | 2,2 | ±(1,7+L/400)* ±(1,7+L/300)** | 1,7 | ±(1,4+L/500)* ±(1,4+L/400)** | 1,4 |
| 1587 | от 0 до 1510 | ||||||||
| 2087 | от 0 до 2010 | ||||||||
| 12108 | от 0 до 1010 | от 0 до 1210 | от 0 до 805 | ±(2,3+L/350)* ±(2,3+L/250)** | 2,3 | ±(1,9+L/400)* ±(1,9+L/300)** | 1,9 | ±(1,6+L/500)* ±(1,6+L/400)** | 1,6 |
| 15108 | от 0 до 1510 | ||||||||
| 20108 | от 0 до 2010 | ||||||||
| 25108 | от 0 до 2510 | ||||||||
| 121010 | от 0 до 1210 | от 0 до 1005 | ±(2,6+L/350)* ±(2,6+L/250)** | 2,6 | ±(2,2+L/400)* ±(2,2+L/300)** | 2,2 | ±(1,8+L/500)* ±(1,8+L/400)** | 1,8 | |
| 151010 | от 0 до 1510 | ||||||||
| 201010 | от 0 до 2010 | ||||||||
| 251010 | от 0 до 2510 | ||||||||
| 151210 | от 0 до 1210 | от 0 до 1510 | ±(2,8+L/350)* ±(2,8+L/250)** | 2,8 | ±(2,4+L/400)* ±(2,4+L/300)** | 2,4 | ±(2,0+L/500)* ±(2,0+L/400)** | 2,0 | |
| 201210 | от 0 до 2010 | ||||||||
| 251210 | от 0 до 2510 | ||||||||
| 301210 | от 0 до 3010 | ||||||||
| 201510 | от 0 до 1510 | от 0 до 2010 | ±(3,2+L/350)* ±(3,2+L/250)** | 3,2 | ±(2,8+L/400)* ±(2,8+L/300)** | 2,8 | ±(2,4+L/500)* ±(2,4+L/400)** | 2,4 | |
| 251510 | от 0 до 2510 | ||||||||
| 301510 | от 0 до 3010 | ||||||||
| 401510 | от 0 до 4010 | ||||||||
| 201512 | от 0 до 2010 | от 0 до 1205 | ±(3,4+L/350)* ±(3,4+L/250)** | 3,4 | ±(3,0+L/400)* ±(3,0+L/300)** | 3,0 | ±(2,6+L/450)* ±(2,6+L/350)** | 2,6 | |
| 251512 | от 0 до 2510 | ||||||||
| 301512 | от 0 до 3010 | ||||||||
| 401512 | от 0 до 4010 | ||||||||
| 201515 | от 0 до 2010 | от 0 до 1505 | ±(3,6+L/350)* ±(3,6+L/250)** | 3,6 | ±(3,2+L/400)* ±(3,2+L/300)** | 3,2 | ±(2,9+L/400)* ±(2,9+L/300)** | 2,9 | |
| 251515 | от 0 до 2510 | ||||||||
| 301515 | от 0 до 3010 | ||||||||
| 401515 | от 0 до 4010 | ||||||||
где MPEe - пределы допускаемой объемной погрешности, мкм;
MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм;
L- измеряемая длина в мм;
* при температуре окружающего воздуха от +18 °С до +22 °С включ.;
* * при температуре окружающего воздуха от +16 °С до +18 °С и св. плюс +22 °С до +26 °С включ. и при наличии системы активной температурной компенсации.
Таблица 4 - Метрологические характеристики модификации PMT PRIME
| Типоразмер | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности, мкм с измерительным датчиком: | |||||||
| TP20, PMT T20 | TP200 | SP25M, REVO-2 (RSP2, RSP3), SP80 | |||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | MPEe | MPEp | |
| 654 | от 0 до 510 | от 0 до 610 | от 0 до 405 | ±(2,6+L/300) | 2,6 | ±(2,4+L/300) | 2,4 | ±(2,2+L/300) | 2,2 |
| 866 | от 0 до 610 | от 0 до 810 | от 0 до 605 | ±(2,8+L/300) | 2,8 | ±(2,6+L/300) | 2,6 | ±(2,4+L/300) | 2,4 |
| 1086 | от 0 до 810 | от 0 до 1010 | |||||||
| 1286 | от 0 до 1210 | ||||||||
| 1586 | от 0 до 1510 | ||||||||
| 12108 | от 0 до 1010 | от 0 до 1210 | от 0 до 805 | ±(3,4+L/300) | 3,4 | ±(3,2+L/300) | 3,2 | ±(3,0+L/300) | 3,0 |
| 15108 | от 0 до 1510 | ||||||||
| 20108 | от 0 до 2010 | ||||||||
| 25108 | от 0 до 2510 | ||||||||
| 151210 | от 0 до 1210 | от 0 до 1510 | от 0 до 1005 | ±(3,8+L/300) | 3,8 | ±(3,6+L/300) | 3,6 | ±(3,4+L/300) | 3,4 |
| 201210 | от 0 до 2010 | ||||||||
| 251210 | от 0 до 2510 | ||||||||
| 301210 | от 0 до 3010 | ||||||||
| 201510 | от 0 до 1510 | от 0 до 2010 | ±(4,0+L/300) | 4,0 | ±(3,8+L/300) | 3,8 | ±(3,6+L/300) | 3,6 | |
| 251510 | от 0 до 2510 | ||||||||
| 301510 | от 0 до 3010 | ||||||||
| 201512 | от 0 до 2010 | от 0 до 1205 | ±(4,2+L/300) | 4,2 | ±(4,0+L/300) | 4,0 | ±(3,8+L/300) | 3,8 | |
| 251512 | от 0 до 2510 | ||||||||
| 301512 | от 0 до 3010 | ||||||||
где MPEe - пределы допускаемой объемной погрешности, мкм;
MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм;
L- измеряемая длина в мм;
Указанные точности достигаются при температуре окружающего воздуха от +18 °С до +22 °С включ.
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 200 до 240 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +16 до +26 от 40 до 75 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 1 2 |
Таблица 6 - Массогабаритные размеры
| Модификация | Типоразмер | Габаритные размеры, мм , не более (ширина х длина x высота) | Масса, кг |
| PMT FUTURE, PMT FUTURE PLUS | 655 | 1160x1590x2560 | 800 |
| 855 | 1160x1790x2560 | 1050 | |
| 1087 | 1560x2060x2990 | 2200 | |
| 1587 | 1560x2560x2990 | 3100 | |
| 2087 | 1560x3060x2990 | 4250 | |
| 12108 | 1810x2340x3010 | 4300 | |
| 15108 | 1810x2700x3010 | 5000 | |
| 20108 | 1810x3300x3010 | 6500 | |
| 25108 | 1810x3900x3010 | 8200 | |
| 121010 | 1900x2800x3650 | 4300 | |
| 151010 | 1900x3100x3650 | 4700 | |
| 201010 | 1900x3600x3650 | 6000 | |
| 251010 | 1900x4100x3650 | 7000 | |
| 151210 | 2145x2940x3650 | 5500 | |
| 201210 | 2145x3440x3650 | 8000 | |
| 251210 | 2145x3940x3650 | 10000 | |
| 301210 | 2145x4440x3650 | 12500 | |
| 201510 | 2450x3500x3650 | 10500 | |
| 251510 | 2450x4000x3650 | 12000 | |
| 301510 | 2450x4500x3650 | 14800 | |
| 401510 | 2450x5500x3650 | 19000 | |
| 201512 | 2550x3600x4100 | 11000 | |
| 251512 | 2550x4100x4100 | 12500 | |
| 301512 | 2550x4600x4100 | 15300 | |
| 401512 | 2550x5600x4100 | 19500 | |
| 201515 | 2550x3600x4500 | 11200 | |
| 251515 | 2550x4100x4500 | 12800 | |
| 301515 | 2550x4600x4500 | 15500 | |
| 401515 | 2550x5600x4500 | 19800 | |
| PMT PRIME | 654 | 1040x1500x2450 | 450 |
| 866 | 1170x1760x2630 | 660 | |
| 1086 | 1370x1960x2630 | 880 | |
| 1286 | 1370x2160x2630 | 1000 | |
| 1586 | 1370x2460x2630 | 1150 | |
| 12108 | 1650x2350x3100 | 1200 | |
| 15108 | 1650x2650x3100 | 1450 | |
| 20108 | 1650x3150x3100 | 1850 | |
| 25108 | 1650x3650x3100 | 2250 | |
| 151210 | 2050x3250x3600 | 3700 | |
| 201210 | 2050x3750x3600 | 4300 | |
| 251210 | 2050x4250x3600 | 5300 | |
| 301210 | 2050x4750x3600 | 6200 | |
| 201510 | 2350x3750x3600 | 5500 | |
| 251510 | 2350x4250x3600 | 6800 | |
| 301510 | 2350x4750x3600 | 7500 | |
| 201512 | 2350x3800x4050 | 5800 | |
| 251512 | 2350x4300x4050 | 7000 | |
| 301512 | 2350x4800x4050 | 7800 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная портальная* | PMT | 1 шт. |
| Электронный контролер управления КИМ | _ | 1 шт. |
| Пульт управления | _ | 1 шт. |
| Измерительный датчик | SP25M / SP80 / REVO-2 / TP200 / TP20 / PMT T20 | 1 шт. |
| Системой активной температурной компенсации | _ | По заказу |
| Калибровочная сфера | _ | 1 шт. |
| Персональный компьютер с установленным ПО | _ | 1 шт. |
| Руководство по эксплуатации на русском языке | _ | 1 экз. |
| * модификация и типоразмер определяется договором поставки * * модель определяется договором поставки | ||
Приведены:
- для модификаций PMT FUTURE, PMT FUTURE PLUS в разделе 6 «Методика измерений» документа «Машины координатно-измерительные портальные PMT модификаций PMT FUTURE, PMT FUTURE PLUS. Руководство по эксплуатации»;
- для модификаций PMT PRIME в разделе 6 «Методика измерений» документа «Машины координатно-измерительные портальные PMT модификации PMT PRIME. Руководство по эксплуатации».
Приказ Росстандарта от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;
Стандарт предприятия PMT Technologies (Suzhou) Co., Ltd, Китай.
