Номер в госреестре | 94522-25 |
Наименование СИ | Установки испытательные высоковольтные |
Обозначение типа СИ | ВИУ |
Изготовитель | Общество с ограниченной ответственностью "УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР ЭНЕРГОСКАН" (ООО "УТЦ ЭНЕРГОСКАН"), г. Екатеринбург |
Год регистрации | 2025 |
Срок свидетельства | 03.02.2030 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Установки испытательные высоковольтные ВИУ (далее по тексту - установки) предназначены для измерений установленных значений высокого напряжения переменного и постоянного тока, измерений силы переменного и постоянного тока (тока утечки) при испытаниях электрической прочности изоляции средств защиты (перчатки, боты, инструмент) и иного оборудования (электрические установки, силовые кабели).
Принцип действия установок основан на масштабном преобразовании напряжения питающей сети переменного тока (230 В, 50 Гц) в высокое выходное напряжение в заданное число раз с помощью применения регулируемого автотрансформатора и высоковольтного трансформатора, а также, при необходимости, выпрямлении этого напряжения. Высокое напряжение посредством высоковольтного кабеля подается на испытуемое изделие (образец). В процессе испытаний установкой осуществляется измерение величины выходного высокого напряжения и протекающего через испытуемое изделие электрического тока (силы тока утечки).
Функционально установки состоят из нескольких блоков: блока управления, трансформатора высоковольтного, диода высоковольтного, делителя измерительного, источника регулируемого низкого напряжения (в некоторых модификациях он совмещен с блоком управления), датчика тока.
Блок управления осуществляет первичное преобразование с помощью дистанционно управляемого автотрансформатора входного напряжения питающей сети 230 В, 50 Гц в напряжение диапазона от 0 до 230 В, 50 Гц, подающееся на высоковольтный трансформатор.
Также блок управления совместно с делителем измерительным осуществляет измерение напряжения в высоковольтной цепи трансформатора и измерение силы тока посредством датчика тока, подключенного к низковольтному выводу вторичной обмотки трансформатора; обеспечивает блокировку оборудования и снятие высокого напряжения при срабатывании защит; обеспечивает управление режимами испытаний и отображением измерительных и функциональных данных на дисплее блока управления. Блок управления может быть подключен к персональному компьютеру, для управления установкой через него.
Трансформатор высоковольтный осуществляет преобразование входного низкого напряжения промышленной частоты в выходное высокое напряжение переменного тока, а с установленным (не зашунтированным) высоковольтным диодом, в выходное высокое напряжение постоянного тока отрицательной полярности. В режиме постоянного тока к выходу установки должна быть подсоединена внешняя балластная емкость не менее 10 нФ.
В качестве емкостной нагрузки может выступать объект испытаний емкостного типа (кабельная линия, конденсатор).
Установки изготавливаются в пяти модификациях: ВИУ-50/70, ВИУ-50/70М, ВИУ-50/70П, ВИУ-100/70, ВИУ-100/70М, отличающихся диапазоном измерений напряжения, силы тока, габаритами, массой, вариантом исполнения блока управления и трансформатора высоковольтного.
Установки модификаций ВИУ-50/70 и ВИУ-100/70 имеют стационарный блок управления для установки в стойку типоразмера 19 дюймов. Установки модификаций ВИУ-50/70М, ВИУ-50/70П и ВИУ-100/70М имеют мобильное исполнение. В них блок управления расположен в переносном кейсе. У модификации ВИУ-50/70П используется сухой тип изоляции высоковольтного трансформатора.
Общий вид установок представлен на рисунках 1 - 5. Общий вид блоков установок представлен на рисунках 6 - 11.
Знак поверки наносится на лицевую панель блока управления установок в виде самоклеящейся этикетки. Обозначение мест нанесения знака поверки и знака утверждения типа представлено на рисунке 6.
Для предотвращения несанкционированного доступа к внутренним частям установок производится пломбирование винтов крепления верхней панели блока управления с помощью защитной наклейки. Схема пломбировки от несанкционированного доступа представлена на рисунке 7.
Место нанесения заводских номеров - на лицевой (боковой) панели корпуса всех блоков; способ нанесения - типографская печать на наклейке; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунках 7 - 12.

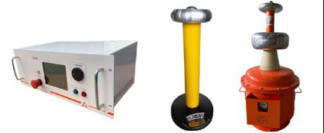

Рисунок 1 - Общий вид установок модификации ВИУ-50/70

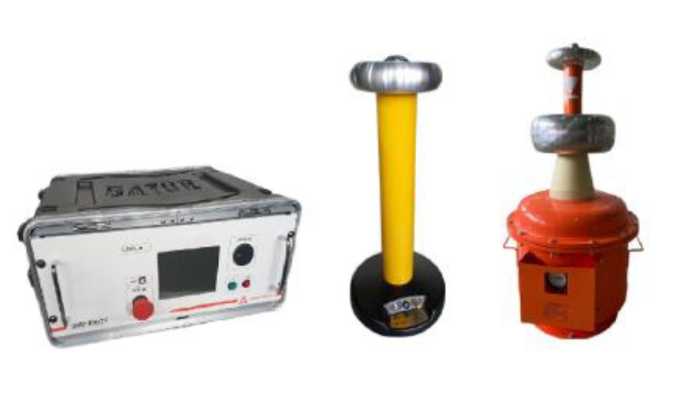

Рисунок 2 - Общий вид установок модификации ВИУ-50/70М

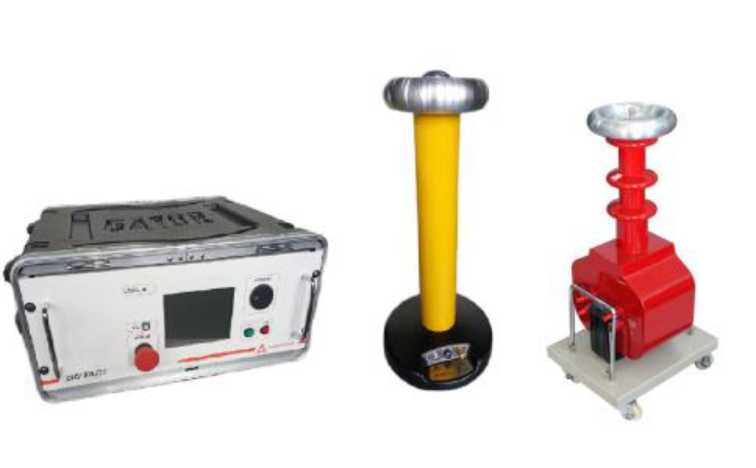

Рисунок 3 - Общий вид установок модификации ВИУ-50/70П

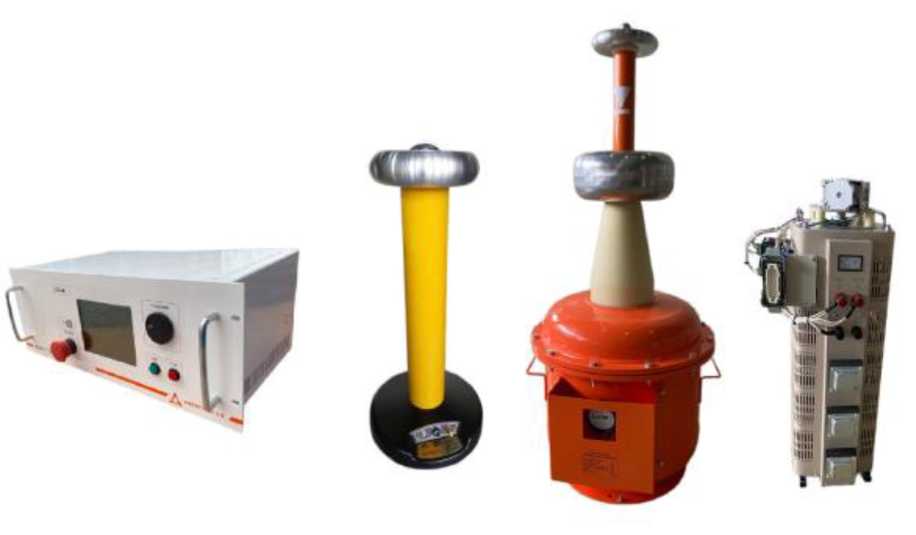

Рисунок 4 - Общий вид установок модификации ВИУ-100/70

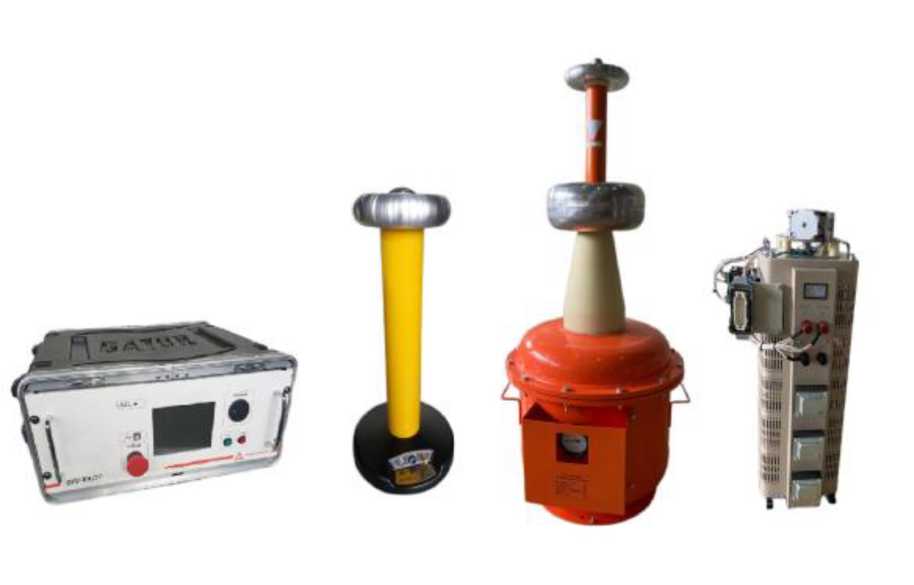

Рисунок 5 - Общий вид установок модификации ВИУ-100/70М
Место нанесения знака
Место нанесения знака
утверждения типа
поверки
Рисунок 6 - Общий вид блока управления. Вид спереди. Обозначение мест нанесения знака поверки, знака утверждения типа
Место пломбировки
Место нанесения заводских номеров

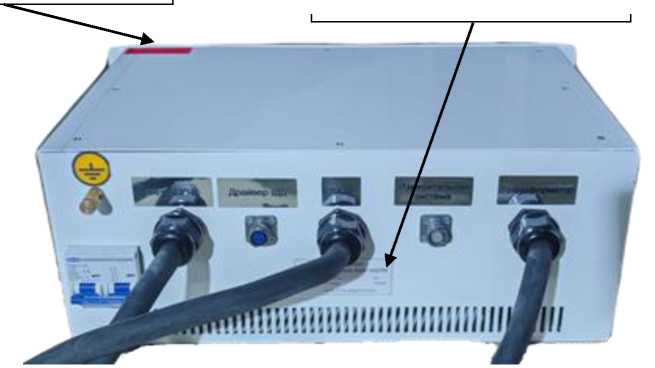

Рисунок 7 - Общий вид блока управления. Вид сзади. Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводских номеров
Место нанесения заводских номеров

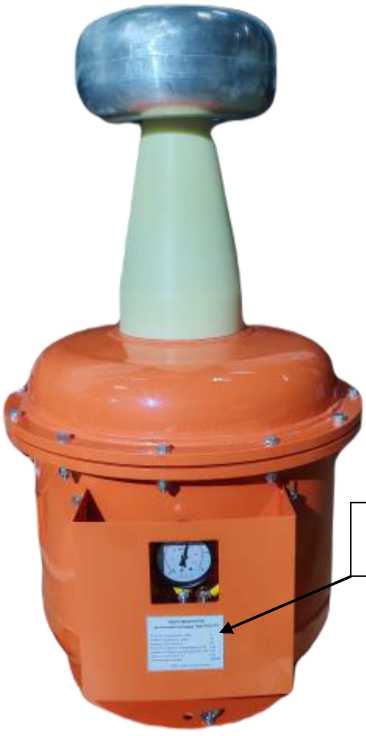

Рисунок 8 - Общий вид трансформатора высоковольтного. Обозначение места нанесения заводских номеров
Рисунок 9 - Общий вид диода высоковольтного. Обозначение места нанесения заводских номеров
Рисунок 10 - Общий вид делителя измерительного. Обозначение места нанесения заводских номеров
Место нанесения заводских номеров
Место нанесения заводских номеров

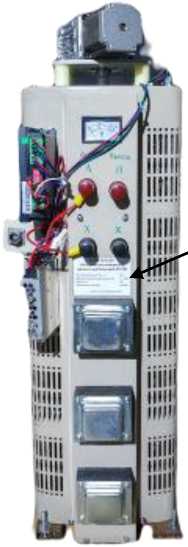

Рисунок 11 - Общий вид источника регулируемого низкого напряжения. Обозначение места нанесения заводских номеров
Место нанесения заводских номеров
Рисунок 12 - Общий вид датчика тока. Обозначение места нанесения заводских номеров
Установки имеют встроенное программное обеспечение (ПО), которое реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части встроенного ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора установок предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | _ |
Номер версии (идентификационный номер ПО) | 1.XX |
Цифровой идентификатор ПО | _ |
Примечание - ХХ - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 |
Установки измеряют среднеквадратичные значения напряжения и силы переменного тока синусоидальной формы.
Установки измеряют амплитудное значение напряжения постоянного тока и среднее значение силы постоянного тока отрицательной полярности.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение для модификаций | |
ВИУ-50/70, ВИУ-50/70М, ВИУ-50/70П | ВИУ-100/70, ВИУ-100/70М | |
Диапазон регулирования напряжения переменного тока, кВ | от 1 до 51 | от 1 до 101 |
Диапазон измерений напряжения переменного тока, кВ | от 3 до 50 | от 3 до 100 |
Частота переменного тока, Гц | 5 | 0 |
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±(3,0+0,04-((50/Ц)-1)) | ±(3,0+0,04-((100/Ц)-1)) |
Диапазон регулирования напряжения постоянного тока, кВ | от 1 до 71 | |
Диапазон измерений напряжения постоянного тока, кВ | от 3 до 70 | |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±(3,0+0,04-((70/U)-1)) |
Продолжение таблицы 2
Наименование характеристики | Значение для модификаций | |
ВИУ-50/70, ВИУ-50/70М, ВИУ-50/70П | ВИУ-100/70, ВИУ-100/70М | |
Диапазон измерений силы переменного тока, мА | от 1 до 60 | от 1 до 200 |
Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±(3,0+0,1-((60/!)-1)) | ±(3,0+0,1-((200/Г)-1)) |
Диапазон измерений силы постоянного тока, мА | от 0,1 до 20 | от 0,1 до 50 |
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±(3,0+0,1<(20/I)-1)) | ±(3,0+0,1<(50/I)-1)) |
Примечания: U - измеренное значение напряжения переменного (постоянного) тока, кВ. I - измеренное значение силы переменного (постоянного) тока, мА. |
Таблица 3 - Технические характеристики
Наименование характеристики | Значение для модификаций | |
ВИУ-50/70, ВИУ-50/70М, ВИУ-50/70П | ВИУ-100/70, ВИУ-100/70М | |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 | |
Габаритные размеры, мм, (длина^ширинахвысота): - блок управления; - трансформатор высоковольтный; - диод высоковольтный; - делитель измерительный; - источник регулируемый низкого напряжения - датчик тока | 330x482x178 400x500x600 150x180x270 300x300x350 95x50x45 | 330x482x178 490x485x820 150x180x340 300x300x465 360x250x790 95x50x45 |
Масса, кг: - блок управления; - трансформатор высоковольтный; - диод высоковольтный; - делитель измерительный; - источник регулируемый низкого напряжения; - датчик тока | 15 80 1 5 0,5 | 20 130 1 6 65 0,5 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -10 до +40 95 при +25 °С от 86 до 106 |
Таблица 4 - Показатели надежности
Наименование характеристики | Значение |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч | 10 000 |
наносится на лицевую панель блока управления установок способом наклейки, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Установка измерительная высоковольтная (модификация по заказу) в составе: - блок управления - трансформатор высоковольтный - диод высоковольтный - делитель измерительный - источник регулируемый низкого напряжения - датчик тока | ВИУ-50/70; ВИУ-50/70М; ВИУ-50/70П; ВИУ-100/70; ВИУ-100/70М ЭС.БИ.005.020 ЭС.ТР.007.000 - ЭС.ТР.007.003 ЭС.ТР.007.005 ЭС.БИ.005.010 ЭС.БИ.005.030 ЭС.БИ.005.040 | 1 шт. 1 шт. 1) 1 шт. 1 шт. 1 шт. 1 шт. 2) 1 шт. |
Перемычка высоковольтная (пружина) | _ | 1 шт. |
Провод питания блока управления | ЭС.ЖГ.001.000 | 1 шт. 3) |
Провод питания источника регулируемого низкого напряжения | ЭС.ЖГ.002.000 | 1 шт. 3) |
Провод управления источником регулируемым низкого напряжения | ЭС.ЖГ.003.000 | 1 шт. |
Измерительный кабель | ЭС.ЖГ.004.000 | 1 шт. |
Провод питания трансформатора высоковольтного | ЭС.ЖГ.005.000 | 1 шт. 3) |
Высоковольтный соединительный кабель | ЭС.ЖГ.006.000 | 1 шт. |
Выходной высоковольтный кабель | ЭС.ЖГ.007.000 | 1 шт. |
Комплект заземляющих проводов | ЭС.ЖГ.008.000 | 1 шт. 3) |
Руководство по эксплуатации | ЭС.БИ.005.000 РЭ | 1 экз. |
Паспорт | ЭС.БИ.005.000 ПС | 1 экз. |
Примечания: 1) - для модификаций ВИУ-100/70М, ВИУ-50/70М, ВИУ-50/70П - в кейсе. 2) - отсутствует в модификациях ВИУ-50/70, ВИУ-50/70М, ВИУ-50/70П. 3) - для модификации ВИУ-100/70М. |
приведены в руководстве по эксплуатации ЭС.БИ.005.000 РЭ в разделе 1. «Описание и работа.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
ЭС.БИ.005.000 ТУ «Установки измерительные высоковольтные ВИУ. Технические условия».
