| Номер в госреестре | 94531-25 |
| Наименование СИ | Системы для поверки ТСКБМ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "НЕЙРОКОМ" (АО "НЕЙРОКОМ"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 04.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы для поверки ТСКБМ (далее - системы) предназначены для воспроизведения последовательности импульсов кожно-гальванической реакции (далее - импульсов КГР) с заданными интервалами времени для дальнейшей передачи их на вход систем телемеханических контроля бодрствования машиниста ТСКБМ. Системы для поверки ТСКБМ применяются в качестве рабочего эталона 5-го разряда для передачи единиц интервалов времени системам телемеханическим контроля бодрствования машиниста ТСКБМ, в соответствии с государственной поверочной схемой утвержденной приказом Росстандарта от 26 сентября 2022 г № 2360.
Принцип действия системы основан на воспроизведении последовательности импульсов КГР с заданными интервалами времени между импульсами.
Конструктивно система состоит из двух блоков ТИ-ТСКБМ, ТС-ТСКБМ и управляющего компьютера. Блок ТИ-ТСКБМ предназначен для сопряжения блока ТС-ТСКБМ с портами компьютера. В блоке ТС-ТСКБМ воспроизводятся последовательности импульсов КГР с заданными интервалами. Система под управлением программы KGR.exe формируют импульсы КГР на электродах экранированного отсека блока ТС-ТСКБМ. Импульсы КГР представляют собой изменение сопротивления и формируются путем ступенчатых приращений сопротивления. Интервалы времени между импульсами КГР определяется программой и лежит в диапазоне от 45 до 65 с.
Заводской номер наносится методом печати на наклейку, расположенную на лицевой панели систем. Формат нанесения заводского номера цифровой.
Знак поверки на системы не наносится.

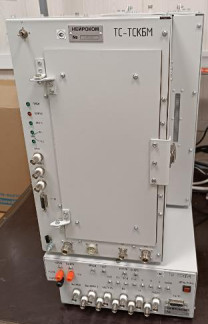

Общий вид и места нанесения пломбировки систем, заводского номера и знака утверждения типа систем представлен на рисунке 1.

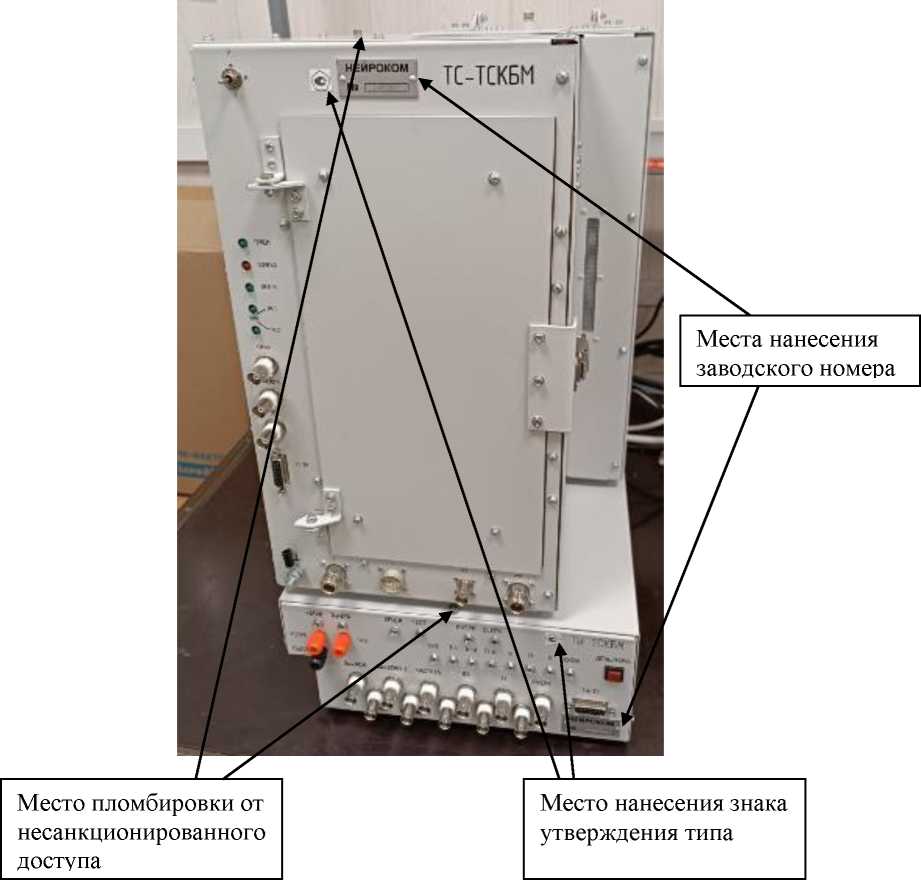

Рисунок 1 - Общий вид и места пломбировки систем, заводского номера и знака утверждения типа систем
Системы имеют автономное программное обеспечение, которое используется для обработки результатов измерений. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | KGR2 |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.
Метрологические и технические характеристики систем приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых значений временных интервалов между импульсами КГР, с | от 45 до 65 |
| Пределы допускаемой абсолютной погрешности воспроизведения значений временных интервалов между импульсами КГР, с | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность при температуре 25 °С, %, не более | 80 |
| Напряжение питания от сети переменного тока частотой 50±1 Гц, В | от 187 до 242 |
| Потребляемая мощность систем, В^А, не более | 600 |
| Габаритные размеры составных частей систем, мм, не более: блока ТС-ТСКБМ | |
| - длина | 280 |
| - ширина | 400 |
| - высота | 310 |
| блока ТИ-ТСКБМ | |
| - длина | 280 |
| - ширина | 320 |
| - высота | 130 |
| Масса составных частей систем, кг, не более: - блока ТС-ТСКБМ | 10 |
| - блока ТИ-ТСКБМ | 4 |
наносится на титульный лист руководства по эксплуатации типографским способом, и на лицевую панель блока ТС-ТСКБМ, блока ТИ-ТСКБМ методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок ТС-ТСКБМ | НКРМ.468354.000-01 | 1 шт. |
| Компьютер | - | 1 шт. |
| Блок ТИ-ТСКБМ | НКРМ.468353.001 | 1 шт. |
| Программное обеспечение. Компакт диск | НКРМ.00077-01 96 | 1 шт. |
| Комплект кабелей | - | 1 экз. |
| Руководство по эксплуатации | НКРМ.466429.000.-01.01 РЭ | 1 экз. |
| Паспорт | НКРМ.466429.000.-01.01 ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 1 «Описание и работа» документа НКРМ.466429.000-01.01 РЭ
«Система для поверки ТСКБМ». Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
НКРМ.466429.000-01.01 ТУ «Система для поверки ТСКБМ. Технические условия».
