| Номер в госреестре | 94537-25 |
| Наименование СИ | Штангенциркули специальные |
| Обозначение типа СИ | Holex 41 |
| Изготовитель | Hoffmann GmbH Qualitätswerkzeuge, Германия |
| Год регистрации | 2025 |
| Срок свидетельства | 04.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули специальные Holex 41 (далее - штангенциркули) предназначены для измерений наружного диаметра режущего инструмента (фрезы, зенкеры, развертки, сверла и т.д.) с тремя и пятью режущими кромками, а также других цилиндрических деталей.
Принцип действия штангенциркулей основан на считывании с основной шкалы и вспомогательного нониуса значения перемещения рамки, соответствующего измеряемому диаметру.
Штангенциркули состоят из штанги, рамки и двух губок: неподвижной призматической и подвижной плоской, а также зажимающего элемента.
К данному типу средств измерений относятся штангенциркули специальные Holex 41. Штангенциркули выпускаются в двух исполнениях, которые отличаются назначением, диапазоном измерений и техническими характеристиками, согласно таблицам 1 и 2:
- исполнение 1 - штангенциркуль специальный Holex 41 для инструмента с тремя кромками;
- исполнение 2 - штангенциркуль специальный Holex 41 для инструмента с пятью кромками.
Заводской номер штангенциркулей указывается в паспорте на штангенциркули и штанге штангенциркуля. Заводской номер нанесен типографским методом в паспорт и методом гравировки на обратной стороне относительно шкалы штанги штангенциркуля. Заводской номер состоит из арабских цифр.
Знак предприятия - изготовителя на каждой маркировочной табличке на чехле штангенциркуля и штанге штангенциркуля (предусмотрено).
Пломбирование штангенциркулей не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

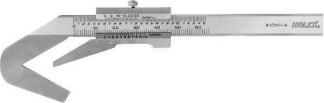

Общий вид штангенциркулей с указанием места нанесения заводского номера и товарного знака производителя представлен на рисунке 1.

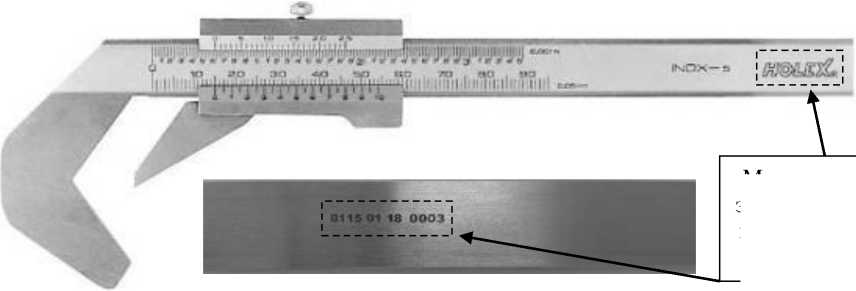

Место нанесения заводского номера и товарного знака производителя
а) Исполнение 1
Место нанесения
заводского номера и товарного знака производителя
б) Исполнение 2
Рисунок 1 - Общий вид штангенциркулей
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для исполнений | |
| 1 | 2 | |
| Диапазон измерений при измерении длины, мм | от 4 до 40 | от 2 до 40 |
| Цена деления нониуса, мм | 0,05 | |
| Пределы допускаемой абсолютной погрешности при измерении длины, мм | ±0,10 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для исполнений | |
| 1 | 2 | |
| Номинальное значение угла призматической губки | 60° | 108° |
| Длина измерительных поверхностей призматической губки, мм, не менее | 37 | 25 |
| Длина измерительной поверхности подвижной губки, мм, не менее | 3 | |
| Параметр шероховатости Ra плоских измерительных поверхностей, мкм, не более | 1,0 | |
| Усилие перемещения рамок по штанге, Н, не более | 20 | |
| Отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более | 0,01 | |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 8 80 240 | |
| Масса, кг, не более | 0,250 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | |
| Средний срок службы, лет, не менее | 5 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Штангенциркуль специальный | Holex 41 | 1 шт. |
| Чехол | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | * 1 экз. |
| * - поставляется один экземпляр в один адрес | ||
приведены в разделе 6 «Использование штангенциркуля»:
- «Штангенциркули специальные Holex 41, исполнение 1. Руководство
по эксплуатации»;
- «Штангенциркули специальные Holex 41, исполнение 2. Руководство
по эксплуатации».
Стандарт предприятия «Штангенциркули специальные Holex 41. Стандарт предприятия»;
Локальная поверочная схема для средств измерений длины в области измерений наружного диаметра.
