| Номер в госреестре | 94544-25 |
| Наименование СИ | Логгеры гидростатического давления |
| Обозначение типа СИ | Гидромар М1-10 |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 04.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Логгеры гидростатического давления Гидромар М1-10 (далее - логгеры Гидромар М1-10) предназначены для автоматических измерений гидростатического давления и температуры воды.
Конструктивно логгеры Гидромар М1-10 состоят из первичных измерительных преобразователей (датчиков) гидростатического давления, температуры воды, платы вычислителя и литиевой батареи, помещенных вместе с другими элементами конструкции в герметичный цилиндрический корпус.
Принцип действия датчиков:
- при измерении гидростатического давления основан на преобразовании упругой деформации мембраны чувствительного элемента в зависимости от давления высоты столба жидкости (уровня) над ним.
- при измерении температуры воды основан на измерении датчиком температуры воды на основе термистора, который включен в одно из плеч моста. Сигнал с диагонали моста усиливается операционным усилителем и подается на вход аналого-цифрового преобразователя температуры воды.
Логгеры Гидромар М1-10 передают значения гидростатического давления и температуры воды по интерфейсу RS-485 автоматически с заданным интервалом или по запросу.
Серийный номер, в виде цифрового обозначения, состоящий из девяти арабский цифр, наносится на корпус логгера Гидромар М1-10 методом лазерной гравировки в виде наклейки.
Нанесение знака поверки на логгеры Гидромар М1-10 не предусмотрено

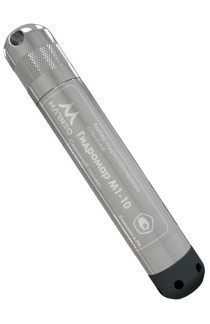

Общий вид логгеров Гидромар М1-10 с указанием мест нанесения серийного номера и знака утверждения типа СИ представлен на рисунке 1.
Место нанесения серийного номера и знака утверждения типа СИ
Рисунок 1 - Общий вид логгеров Гидромар М1-10 с указанием мест нанесения серийного номера и знака утверждения типа СИ
Логгеры Гидромар М1-10 имеют встроенное программное обеспечение (ПО) ISAT_01548-01, которое обеспечивает сбор, обработку информации, передачу результатов измерений и автономное ПО «AquaLog» для проверки состояния и настройки логгеров Гидромар М1-10 с внешними устройствами через последовательный интерфейс, а также для отображения информации об измеренных гидрологических параметров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| встроенное | автономное | |
| Идентификационное наименование ПО | ISAT_01548-01 | «AquaLog» |
| Номер версии (идентификационный номер) ПО | 1.x1) | 1.x1) |
| 1) Обозначения «х» не относятся к метрологически значимой части ПО | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений температуры воды, °С | от -5,0 до +45,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры воды, °С | ±0,1 |
| Диапазон измерений гидростатического давления, МПа | от 0 до 0,1 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений гидростатического давления, % | ±0,1 |
Таблица 3 - Технические характеристики
| Наименование характеристик | Значение |
| Параметры электропитания - литиевая батарея с номинальным значением напряжения, В | 3,6 |
| Габаритные размеры, мм, не более: - диаметр - высота | 22,2 129,0 |
| Масса, кг, не более | 0,250 |
| Условия эксплуатации: - температура воздуха, °С - гидростатическое давление, МПа | от -30 до +60 от 0 до 0,1 |
Таблица 4 - Показатели надежности
| Наименование характеристик | Значение |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на корпус логгера Гидромар М1-10 методом лазерной гравировки в виде наклейки и на титульный лист руководства по эксплуатации ИСАТ.416214.001РЭ типографским способом.
Таблица 5 - Комплектность логгеров Гидромар М1-10
| Наименование | Обозначение | Количество |
| Логгер гидростатического давления | Гидромар М1-10* | 1 шт. |
| Паспорт | ИСАТ.416214.001ПС | 1 экз. |
| Руководство по эксплуатации | ИСАТ.416214.001РЭ | 1 экз. |
| * Полная комплектация указывается в паспорте | ||
приведены в документе ИСАТ.416214.001 РЭ «Логгер гидростатического давления Гидромар
М1-10. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
ИСАТ.416214.001 ТУ «Логгер гидростатического давления Гидромар М1-10. Технические условия».
