| Номер в госреестре | 94554-25 |
| Наименование СИ | Пробники дифференциальные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 05.02.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники дифференциальные (далее - пробники) предназначены
для преобразований электрического напряжения.
Принцип действия пробников основан на снижении значения входного сигнала дифференциального напряжения с нормируемым коэффициентом деления напряжения и передаче его на вход осциллографа при подавлении синфазного напряжения.

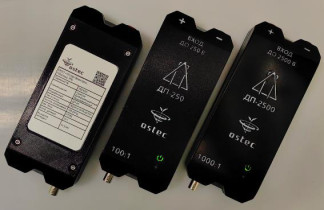

Конструктивно пробники выполнены в пластиковом корпусе черного цвета.
Пробники выпускаются в модификациях ДП-25, ДП-250, ДП-2500, отличающихся значениями коэффициента деления напряжения (10:1, 100:1, 1000:1).
Серийный номер наносится на маркировочную табличку, расположенную на задней панели пробников, типографским методом в виде цифрового кода.

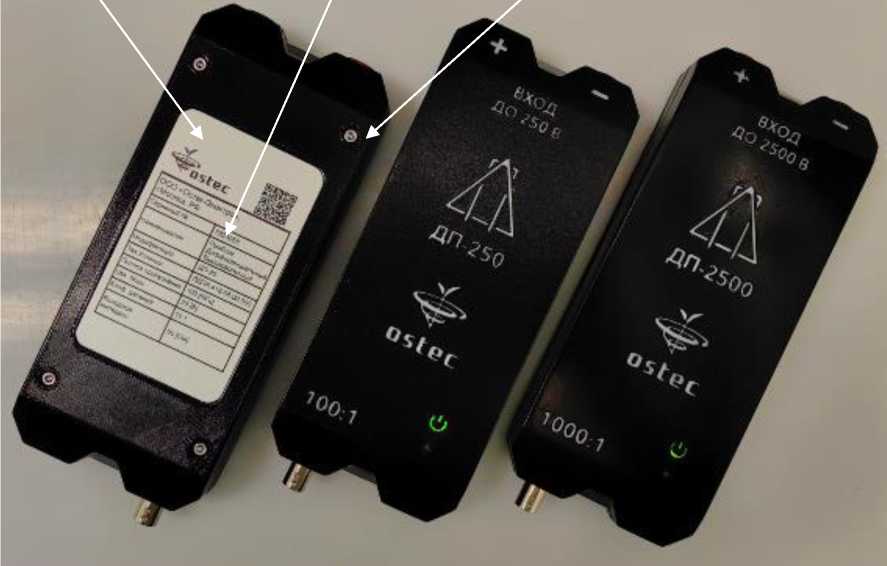

Общий вид пробников с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба в виде наклейки предприятия-изготовителя на крепежном винте, разрушающаяся после повреждения. Нанесение знака поверки на пробники не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения серийного номера
Пломба предприятия-изготовителя
Рисунок 1 - Общий вид пробников с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Полоса пропускания при 3 дБ, МГц | от 0 до 100 |
| Коэффициент деления электрического напряжения: - модификация ДП-25 - модификация ДП-250 - модификация ДП-2500 | 10:1 100:1 1000:1 |
| Диапазон электрического напряжения дифференциального входа для модификации ДП-25, В | от 0,5 до 25,0 |
| Пределы допускаемой относительной погрешности коэффициента деления электрического напряжения для модификации ДП-25, % | ±0,7 |
| Диапазон электрического напряжения дифференциального входа для модификации ДП-250, В | от 25 до 250 |
| Пределы допускаемой относительной погрешности коэффициента деления электрического напряжения для модификации ДП-250, %: - от 25 до 50 В включ. - св. 50 до 100 В включ. - св. 100 до 250 В включ. | ±2,0 ±1,4 ±0,7 |
| Диапазон электрического напряжения дифференциального входа для модификации ДП-2500, В | от 250 до 2500 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности коэффициента деления электрического напряжения для модификации ДП-2500, %: - от 250 до 500 В включ. | ±2,7 |
| - св. 500 до 1000 В включ. | ±1,6 |
| - св. 1000 до 2500 В включ. | ±0,3 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина хвысота), мм, не более | 205х80х30 |
| Масса, кг, не более | 0,25 |
| Входное сопротивление дифференциального входа, МОм, не менее: - модификация ДП-25 | 10,4 |
| - модификация ДП-250 | 100,6 |
| - модификация ДП-2500 | 98,6 |
| Входная емкость дифференциального входа, пФ, не более: - модификация ДП-25 | 3 |
| - модификация ДП-250 | 2,5 |
| - модификация ДП-2500 | 2,3 |
| Входное сопротивление канала подключаемого осциллографа, Ом | 50 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность при температуре +25 °C, % | от 45 до 75 |
| - атмосферное давление, кПа | от 84 до 106 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 8000 |
| Средний срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пробник дифференциальный | ЛДПА.418-05.00.000 | 1 шт. |
| Сетевой адаптер USB-A 5V 1A | 1 шт. | |
| Кабель USB-A - USB-C | 1 шт. | |
| Кабель BNC - BNC | 1 шт. | |
| Измерительный кабель (комплект) | 1 шт. | |
| Формуляр | ЛДПА.418-05.00.000Ф0 | 1 экз. |
| Руководство по эксплуатации | ЛДПА.418-05.00.000РЭ | 1 экз. |
приведены в разделе 5.1 «Методика измерения» документа ЛДПА.418-05.00.000РЭ «Пробники дифференциальные. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
ЛДПА.418-05.00.000 ТУ «Пробники дифференциальные ДП-25, ДП-250, ДП-2500. Технические условия».
