| Номер в госреестре | 94562-25 |
| Наименование СИ | Автоцистерны и автотопливозаправщики |
| Обозначение типа СИ | 5493Т |
| Изготовитель | Общество с ограниченной ответственностью "Арамильский завод "СтройДорМаш" (ООО "АЗ "СтройДорМаш"), Свердловская область, г. Арамиль |
| Год регистрации | 2025 |
| Срок свидетельства | 07.02.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны и автотопливозаправщики 5493Т (далее - АЦ и АТЗ) предназначены для измерений объема светлых нефтепродуктов.
АЦ и АТЗ состоят из стальной сварной калиброванной цистерны чемоданообразной формы, смонтированной на базе автомобильного шасси и являются транспортными мерами полной вместимости. Цистерна состоит из одной или нескольких герметичных секций, оборудованных заливной горловиной с указателем уровня налива из металлического уголка.
АТЗ оснащается узлом выдачи топлива, который устанавливается в ящике на раме шасси с левой, правой стороны или за цистерной и комплектуется счетчиком жидкости СЖ-ППО (рег. № 59916-15).
Для придания жесткости и гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками. На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия АЦ и АТЗ основан на заполнении их светлым нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
АЦ и АТЗ изготавливаются в модификациях, отличающихся номинальной вместимостью, количеством отсеков, габаритными размерами.
Структура условного обозначения АЦ: АЦ 5493Т - ГХГ1 - [Х2 - ГХ31
Количество отсеков, шт.
Объем цистерны, м3.
Хранимый продукт: Н - светлые нефтепродукты.
Структура условного обозначения АТЗ:
АТЗ 5493Т - ГХ11 - [Х2
Количество отсеков, шт.
Объем цистерны, м3.
Заводские номера АЦ и АТЗ, состоящие из арабских цифр, наносятся ударным способом на табличку, расположенную на передней части цистерны слева по ходу движения.
Пломбирование АЦ, АТЗ осуществляется с помощью заклепки, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка, на которую давлением ударного клейма (плашки) наносится знак поверки.
Кабина транспортного средства и цистерна окрашиваются в цвета по заказу заказчика (может отличаться от цвета, приведенного на рисунке 1).

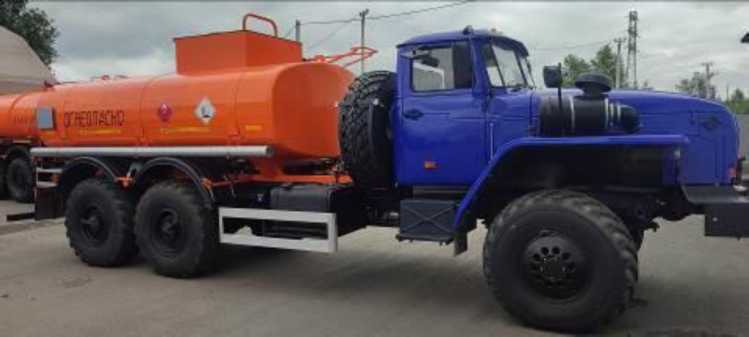

Рисунок 1 - Общий вид АЦ и АТЗ
Место пломбирования

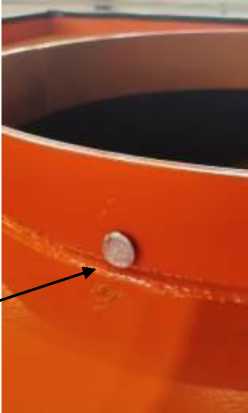

Рисунок 2 - Схема пломбировки
Место нанесения заводского номера
Место нанесения знака утверждения типа

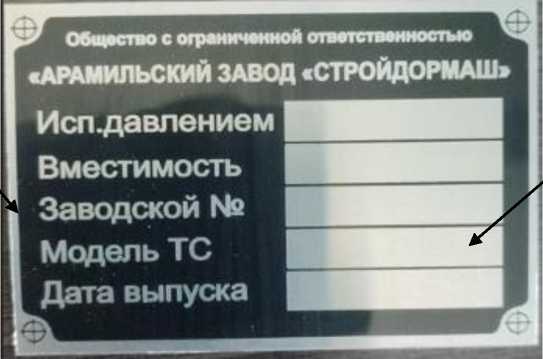

Рисунок 3 - Общий вид (схема) таблички
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость цистерны, м3 1) | 8, 9, 10, 11, 12 |
| Номинальная вместимость отсеков, м3 1) | 4; 4,5; 5; 5,5; 6 |
| Пределы допускаемой относительной погрешности, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, в зависимости от номинальной вместимости: - от 4 до 5 м3 - от 5 до 10 м3 - более 10 м3 | ±2,5 ±2,0 ±1,5 |
| 1) Фактическое значение указывается в паспорте. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Количество отсеков, штук | 1 или 2 |
| Температура окружающей среды, °С | от -40 до +40 |
| Габаритные размеры, мм, не более1): | |
| - длина | 9900 |
| - ширина | 2500 |
| - высота | 3500 |
| Масса, кг, не более1) | 10500 |
| 1) Фактическое значение указывается в паспорте. | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 10 |
наносится на табличку АЦ и АТЗ черной краской и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Автоцистерна или автотопливозаправщик 5493Т | _ | 1 |
| Руководство по эксплуатации | СДМ.ХХХ-Y.4320.00Z.0000.000РЭ | 1 |
| Паспорт | СДМ.ХХХ- Y.4320.00Z.0000.000№ | 1 |
| Примечание - Значения X, Y, Z в зависимости от модификации. | ||
приведены в пункте 1.3.2 «Устройство и работа авто топливозаправщика» руководства по эксплуатации СДМ.ХХХ-Y.4320.00Z.0000.000РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 29.10.43-003-09045961-2018 «Автоцистерны и автотопливозаправщики.
Технические условия».
