| Номер в госреестре | 94599-25 |
| Наименование СИ | Системы автоматического контроля сбросов воды |
| Обозначение типа СИ | САК-СВ |
| Изготовитель | Общество с ограниченной ответственностью "ЭнергоКонструкторское Бюро" (ООО "Энерго КБ"), Челябинская область, г. Магнитогорск |
| Год регистрации | 2025 |
| Срок свидетельства | 10.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматического контроля сбросов воды САК-СВ (далее - системы) предназначены для измерений показателей сбросов, сбора, обработки и хранения данных, полученных с измерительных преобразователей, формирования и выдачи команд управления обогрева датчиков, а также для передачи данных во внешние информационные системы.
Принцип действия систем определяется входящими в ее состав измерительными преобразователями.
Принцип действия при измерениях показателя рН основан на потенциометрическом методе.
Принцип действия при измерениях показателя химического потребления кислорода (ХПК) основан на регистрации спектра поглощения излучения исследуемой жидкостью в диапазоне длин волн от 200 до 710 нм.
Принцип действия при измерениях расхода основан на измерении методом акустической локации уровня протекающей в трубопроводе (канале) жидкости и пересчете его в соответствующее значение среднего расхода.
Принцип действия при измерениях температуры основан на изменении электрического сопротивления чувствительного элемента при изменении температуры и преобразование сигнала с чувствительного элемента с номинальной статической характеристикой преобразования Pt100 по ГОСТ 6651-2009 в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.
Сигналы от первичных преобразователей в виде унифицированного сигнала силы постоянного тока от 4 до 20 мА передаются на модуль ввода, где подвергаются аналогово-цифровому преобразованию и далее передаются на контроллер в цифровом виде по интерфейсу RS-485 по протоколу Modbus RTU.
Системы устанавливаются стационарно на источниках загрязняющих стоков и являются многоканальными измерительными устройствами непрерывного действия. Конструктивно системы состоят из измерительных преобразователей, приведенных в таблице 1, которые располагаются в блок-боксе и в канале источника загрязняющих стоков. В блок-боксе располагаются шкаф с программируемым логическим контроллером, модулем ввода и панелью оператора. В блок боксе обеспечивается поддержание температуры - обогрев и охлаждение. Расходомер-счетчик установлен в обогреваемые термочехлы и калиброван по сечению и скорости потока для конкретного профиля лотка по МИ 2220-13.
Система выполняет следующие основные функции:
- измерение показателя pH, показателя ХПК, температуры и объемного расхода;
- расчет сбросов воды за час;
- расчет средних значений температуры воды, ХПК, рН за час;
- хранение показателей сбросов - средних значений температуры воды, ХПК, рН за час;
- настройки установок предаварийных и аварийных состояний;
- контроль за работой системы;
- сбор, обработку, хранение и передачу данных для архивирования и отображения на автоматизированном рабочем месте (далее - АРМ) оператора.
Системы разработаны в соответствии с Правилами создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ, утвержденными постановлением Правительства РФ от 13.03.2019 № 262.
В состав системы входят средства измерений (далее - СИ), список которых приведен в таблице 1.
Таблица 1 - СИ, входящие в состав системы
| Наименование | Тип СИ, модификация | Регистрационный номер1) |
| Преобразователь показателя pH | рН-метры МАРК-902 исполнения МАРК-902МП/1 с электродом ЭСК-10617/7 | 27453-16 |
| Преобразователь показателя ХПК2) | Анализаторы жидкости промышленные GO Systemelektronik | 83541-21 |
| Преобразователь показателя ХПК2) | Анализаторы воды автоматические поточные ШАХ, мод. ШАХ-3 | 87960-23 |
| Преобразователь температуры | Термопреобразователь сопротивления ДТС, модель 055 | 28354-10 |
| Расходомер-счетчик | Расходомер-счетчик ультразвуковой «ВЗЛЕТ РСЛ» исполнения РСЛ-222 | 60777-15 |
| Контроллер | Контроллер логический программируемый ПЛК160 или ПЛК210 | 48599-11 84822-22 |
| Модуль ввода | Модуль аналогового ввода МВ110 | 51291-12 |
| Примечания: 1) - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 2) - измерительный канал показателя ХПК комплектуется одним из двух вариантов анализатора | ||
Пломбирование систем не предусмотрено. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.
Нанесение знака поверки на системы не предусмотрено.
Заводской номер наносится на маркировочной табличке методом лазерной гравировки в цифровом формате и указывается в паспорте типографским способом. Маркировочная табличка закреплена на стене блок-бокса.
Общий вид систем представлен на рисунке 1. Структурная схема систем представлена на рисунке 2. Вид маркировочной таблички приведен на рисунке 3.

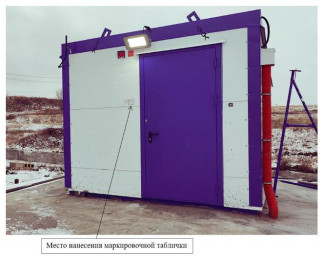

Место нанесения маркировочной таблички
Рисунок 1 - Общий вид блок-бокса
Оборудование установленное в блок-боксе
Оборудование установленное на месте контроля стоков
Рисунок 2 - Структурная схема системы
ОО
Рисунок 3 - Внешний вид маркировочной таблички
Программное обеспечение системы состоит из программного обеспечения (далее -ПО) измерительных преобразователей, входящих в состав системы, ПО контроллера и ПО АРМ оператора. Идентификационные данные программного обеспечения входящих в состав системы измерительных преобразователей приведены в описаниях типа на эти преобразователи.
ПО системы состоит из метрологически значимого ПО (встроенное) и метрологически незначимого ПО (внешнее). Метрологически незначимое внешнее программное обеспечение Windows 10, CODESYS 3.5, «ОВЕН Конфигуратор» предназначено для отображения и архивирования информации, поступающей с контроллера. На целостность измерений, на обработку и сбор информации внешнее программное обеспечение не влияет.
Встроенное ПО технических средств системы специально разработано изготовителями соответствующих технических средств и обеспечивает передачу измерительной информации в контроллер системы. Описание встроенного ПО технических средств системы приводится в описании типа каждого прибора.
Встроенное прикладное ПО программируемого логического контроллера производит прием, преобразование и обработку результатов измерений, является метрологически значимым. ПО логического контроллера реализует следующие расчетные алгоритмы:
- обработку цифровых значений (результатов аналогового-цифрового преобразования модуля аналогового ввода) и преобразование их в именованные физические величины в соответствии с диапазонами преобразования измерительных преобразователей;
- расчет сбросов воды за час;
- расчет средних значений температуры воды, ХПК, рН за час;
- хранение показателей сбросов - средних значений температуры воды, ХПК, рН за час;
- настройки установок предаварийных и аварийных состояний;
- контроль за работой системы;
- сравнение результатов измерений с заданными пороговыми уставками;
- вывод информации на экран сенсорной панели;
- передача данных в системы верхнего уровня с помощью GSM модема.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование модуля ПО | aisks |
| Номер версии (идентификационные номер) модуля ПО | не ниже 1.2.4 |
| Цифровой идентификатор модуля ПО, рассчитанный по алгоритму md5 (RFC1321) | - |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. В системе действует трехуровневая защита ПО.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и основные технические характеристики систем приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики систем
| Наименование характеристики | Значение |
| Диапазон измерений рН, ед. pH | от 0 до 12 |
| Пределы абсолютной погрешности при измерении рН, ед. pH | ±0,18 |
| Диапазон измерений ХПК, мг/дм3 | от 5 до 200 |
| Пределы допускаемой абсолютной погрешности измерений ХПК, при использовании в составе систем анализатора GO Systemelektronik, мг/дм3 | ±(0,5+0,15-H) 1) |
| Пределы допускаемой абсолютной погрешности измерений ХПК, при использовании в составе систем анализатора ШАХ-3, мг/дм3 в диапазоне от 5 до 50 мг/дм3 включ. в диапазоне св. 50 до 200 мг/дм3 | ±(0,5+0,30-H) 1) ±(0,5+0,25-H) 1) |
| Диапазон измерений температуры, °С | от -50 до +100 |
| Пределы допускаемой приведенной2) погрешности измерений температуры, % | ±0,55 |
| Диапазон измерений расхода3), % от Qmax | от 0,03 до 100 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне свыше 10 до 100 % от максимального расхода Qmax, % | ±5 |
| Пределы допускаемой приведенной4) погрешности при измерении расхода в диапазоне от 0,03 до 10 % включительно от максимального расхода Qmax, % | ±5 |
| Примечания: 1) где H - измеренное значение ХПК, мг/дм3 2) нормирующее значение для приведенной погрешности соответствует разности между максимальным и минимальным значением диапазона измерений 3) значение максимального расхода определяется по формуле Qmax ^тах^\- ^тах ’ ^тах где штах - максимальная площадь сечения потока в лотке, м; Ятах - максимальный гидравлический радиус, м; /тах - максимальный гидравлический уклон; С - коэффициент Шези. Расчет максимального расхода выполняется по методике МИ 2220-13 в зависимости от геометрических размеров лотка. 4) нормирующее значение для приведенной погрешности составляет 10% от максимального расхода Qmax | |
Таблица 4 - Основные технические характеристики систем
| Наименование характеристики | Значение |
| Протокол передачи по каналам обмена данными с внешними информационными системами | Modbus TCP |
| Время хранения данных, лет, не менее | 2 |
| Номинальное фазное/линейное напряжение питания переменного тока, В | 3x230/400 |
| Рабочие условия эксплуатации в блок-боксе - температура окружающего воздуха, °С | от +15 до +25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -50 до +40 80 |
Таблица 5 - Показатели надёжности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч | 10000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку методом лазерной гравировки.
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматического контроля сбросов воды в составе: | САК-СВ | 1 шт. |
| Блок-бокс | ББ | 1 шт. |
| Система пробоотбора непрерывного действия | ПОНД-1 | 1 шт. |
| Шкаф контроллера | ШК | 1 шт. |
| Шкаф электроснабжения | ШЭ | 1 шт. |
| Источник бесперебойного питания | ИБП | 1 шт. |
| Документация в составе: | - | 1 экз. |
| Паспорт | БНСВ.416200.001 ПС | 1 экз. |
| Руководство по эксплуатации | БНСВ.416200.001 РЭ | 1 экз. |
приведены в руководстве по эксплуатации БНСВ.416200.001 РЭ, раздел 1.4 «Устройство и работа».
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;
Постановление Правительства Российской Федерации от 13 марта 2019 г. № 262 «Правила создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»;
ТУ 26.51-001-75463829-23 Системы автоматического контроля сбросов воды САК-СВ Технические условия.
