| Номер в госреестре | 94611-25 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | ЕТ |
| Изготовитель | Общество с ограниченной ответственностью "ПетВес" (ООО "ПетВес"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 10.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные ЕТ (далее - весы) предназначены для статических измерений массы различных грузов.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства, весоизмерительного датчика и терминала с дисплеем, отображающим массу, цену и стоимость товара.
Конструкция весов предусматривает подключение к ним периферийных устройств.
В зависимости от модификации в весах предусмотрены следующие устройства (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство выборки массы тары (Т.2.7.4.1).
Весы могут быть оснащены следующими функциями:
- подсчет количества образцов;
- проверочный режим;
- предварительное задание значения массы тары;
- вычисление стоимости взвешиваемого груза.
Структура условного обозначения модификаций приборов:
| ЕТ - | [Х] | [Х] | [Х] | [Х] ■ | - [Х] | [Х] | [Х] | [Х] |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
ЕТ - обозначение типа весов;
1 - исполнение весов: А, В, С, М, Н, Р;
2 - исполнение корпуса весов:
А - увеличенный корпус;
C - кожух корпуса или корпус из нержавеющей стали;
символ отсутствует - базовое исполнение корпуса;
3 - максимальная нагрузка:
100, 200, 300, 500, 600, 1000, 1200, 1500, 2000, 5000, 6000 - в граммах;
1K, 3K, 5K, 10K, 12K, 15K, 20K, 30K - в килограммах;
4 - деление шкалы:
Н - условное обозначение весов с е=10 d;
Р - условное обозначение весов в многоинтервальном исполнении;
символ отсутствует - для однодиапазонных весов с e=d;
5 - обозначение торговых весов:
Т - торговые весы с вычислением стоимости с двумя дисплеями: для оператора и покупателя;
символ отсутствует - для не торговых весов;
6 - исполнение клавиатуры оператора:
М - дополнительные клавиши для упрощения управления режимами и работой весов;
символ отсутствует - для клавиатуры в базовом исполнении;
7 - наличие и расположение вторичного дисплея:
К - на корпусе весов;
С - на стойке весов;
символ отсутствует - для модификаций с одним дисплеем;
8 - тип дисплея:
R - светодиодный дисплей красного цвета;
G - светодиодный дисплей зеленого цвета;
символ отсутствует - для жидкокристаллического дисплея.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид весов с указанием места ограничения доступа к местам настройки, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-4. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
ЕТ-А[3]Н-[8]
(для весов с Мах от 60 г до 6 кг)
ЕТ-А[3]Н-[8]
(для весов с Мах от 10 кг до 50 кг)
ET-B[3][4]-[8]
ET-C[2][3]-[7][8]
ЕТ-М[2][3][4]-[8]
ЕТ-М[2][3][4]-ТК[8]
ЕТ-М[2][3][4]-ТС[8]

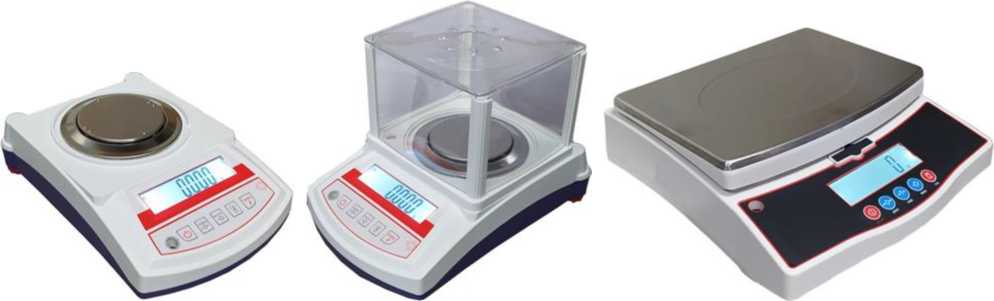

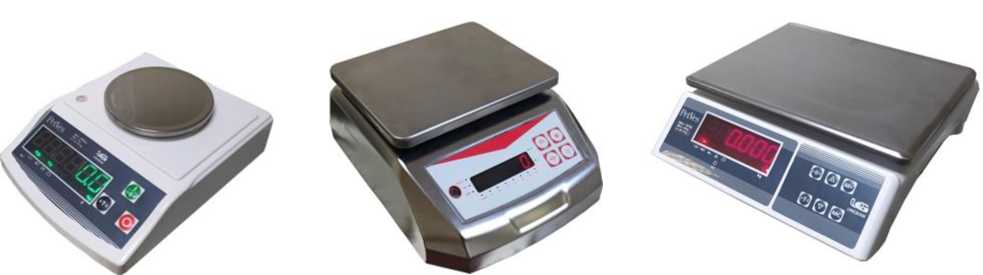

Рисунок 1 - Общий вид весов исполнений ЕТ-А, ЕТ-В, ЕТ-С, ЕТ-М
ЕТ-Н[3]-[8]
ЕТ-Н[3][4]-М[8]
ЕТ-НС[3]-[8]
ЕТ-НС[3][4]-М[8]
ЕТ-Р[2][3]-[8]

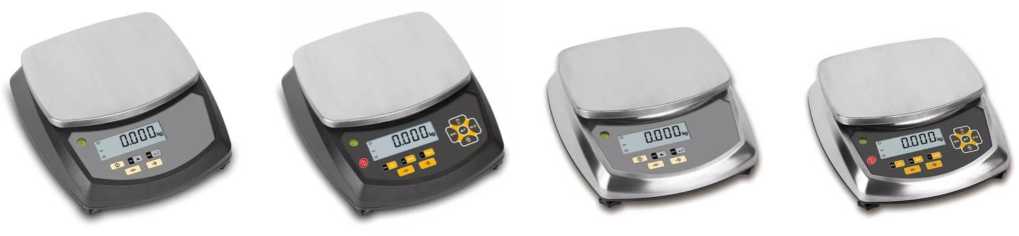

Рисунок 2 - Общий вид весов исполнений ЕТ-Е, ЕТ-Н, ЕТ-Р
ЕТ-Р[2][3][4]-М[8]
ЕТ-В
ЕТ-С
ЕТ-М ЕТ-Н ЕТ-Р

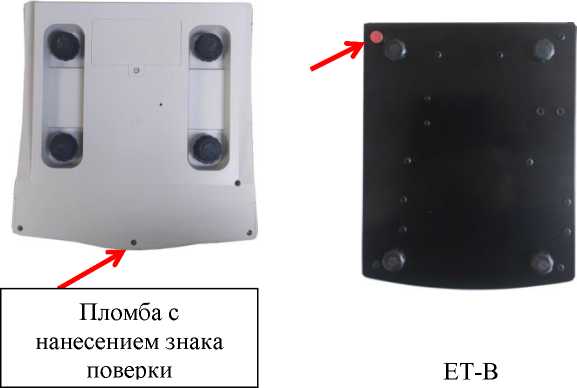

Рисунок 3 - Общий вид снизу весов с указанием места ограничения доступа к местам

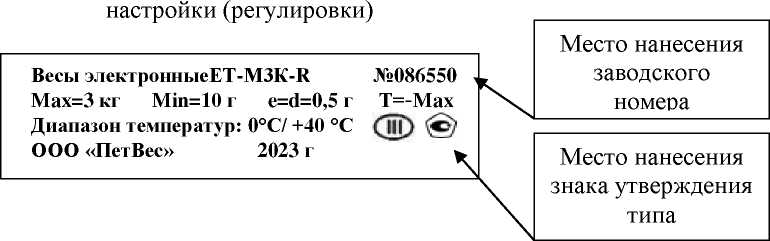

Рисунок 4 - Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломбы, расположение которой приведено на рисунке 4).
Применяемые в весах интерфейсы RS-232 не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.
В весах высокого и среднего класса точности предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса весов.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО разделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики весов нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Модификации | |||||
| ЕТ- А[3]Н- [8] | ЕТ-В[3][4]-[8] ЕТ-М[2][3][4]-[8] | ЕТ-М[2][3][4]-Т[7][8] | ЕТ-С[2][3]-[7][8] | ЕТ-Н[2][3]-[8] ЕТ-Р[2][3]-[8] | ЕТ-Н[2][3]-М[8] ЕТ-Р[2][3]-М[8] | |
| Идентификационное наименование ПО | - | - | - | - | - | - |
| Номер версии (идентификационный номер ПО) | U0019xx | PU0x | РС0х | Uer-Сх | Uer-l.A | U 1.хх |
| Цифровой идентификатор ПО | - | - | - | - | - | - |
| Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||||||
Максимальная (Max) и минимальная (Min) нагрузка, действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n), пределы допускаемой погрешности (mpe) весов в соответствующих интервалах взвешивания (m) приведены в таблицах 2, 3, 4 и 5, основные технические характеристики - в таблице 6, масса и габаритные размеры грузоприёмных устройств весов - в таблице 7, показатели надежности -в таблице 8.
Таблица 2 - Метрологические характеристики весов высокого класса точности
| Наименование модификации | Min, г | Max, кг | d, г | е, г | n | Класс точности по ГОСТ OIML R 76-1-2011 | Интервалы взвешивания, г | mpe, г |
| ЕТ-А60Н-[8] | 0,2 | 0,06 | 0,001 | 0,01 | 6000 | высокий (II) | от 0,2 до 50 включ. св. 50 до 60 включ. | ±0,005 ±0,010 |
| ЕТ-А100Н-[8] | 0,2 | 0,1 | 0,001 | 0,01 | 10000 | высокий (II) | от 0,2 до 50 включ. св. 50 до 100 включ. | ±0,005 ±0,010 |
| ЕТ-А200Н-[8] | 0,2 | 0,2 | 0,001 | 0,01 | 20000 | высокий (II) | от 0,2 до 50 включ. св. 50 до 200 включ. | ±0,005 ±0,010 |
| ЕТ-А600Н-[8] ЕТ-В600Н-[8] | 5 | 0,6 | 0,01 | 0,1 | 6000 | высокий (II) | от 5 до 500 включ. св. 500 до 600 включ. | ±0,05 ±0,10 |
| ЕТ-А1000Н-[8] | 5 | 1 | 0,01 | 0,1 | 10000 | высокий (II) | от 5 до 500 включ. св. 500 до 1000 включ. | ±0,05 ±0,10 |
| ЕТ-А2000Н-[8] | 5 | 2 | 0,01 | 0,1 | 20000 | высокий (II) | от 5 до 500 включ. св. 500 до 2000 включ. | ±0,05 ±0,10 |
| ЕТ-А5000Н-[8] | 50 | 5 | 0,1 | 1 | 5000 | высокий (II) | от 50 до 5000 включ. | ±0,5 |
| ЕТ-А6000Н-[8] | 50 | 6 | 0,1 | 1 | 6000 | высокий (II) | от 50 до 5000 включ. св. 5000 до 6000 включ. | ±0,5 ±1,0 |
| ЕТ-А10КН-[8] | 50 | 10 | 0,1 | 1 | 10000 | высокий (II) | от 50 до 5000 включ. св. 5000 до 10000 включ. | ±0,5 ±1,0 |
| ЕТ-А20КН-[8] | 50 | 20 | 0,1 | 1 | 20000 | высокий (II) | от 50 до 5000 включ. св. 5000 до 20000 включ. | ±0,5 ±1,0 |
| ЕТ-А50КН-[8] | 500 | 50 | 1 | 10 | 5000 | высокий (II) | от 500 до 50000 включ. | ±5 |
Таблица 3 - Метрологические характеристики весов среднего класса точности
| Наименование модификации | Min, г | Max, кг | d=е, г | n | Класс точности по ГОСТ OIML R 76-1-2011 | Интервалы взвешивания, г | mpe, г |
| ЕТ-В600-[8] | 2 | 0,6 | 0,1 | 6000 | средний (III) | от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 600 включ. | ±0,05 ±0,1 ±0,15 |
| ЕТ-В1000-[8] | 2 | 1 | 0,1 | 10000 | средний (III) | от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 1000 включ. | ±0,05 ±0,1 ±0,15 |
| ЕТ-В1200-[8] | 4 | 1,2 | 0,2 | 6000 | средний (III) | от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 1200 включ. | ±0,1 ±0,2 ±0,3 |
| ЕТ-В1500-[8] ЕТ-С[2]1500-[7][8] | 4 | 1,5 | 0,2 | 7500 | средний (III) | от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 1500 включ. | ±0,1 ±0,2 ±0,3 |
| ЕТ-В3000-[8] ЕТ-С[2]3К-[7][8] ЕТ-М[2]3К-[5][7][8] ЕТ-Н[2]3К-[6][8] ЕТ-Р[2]3К-[6][8] | 10 | 3 | 0,5 | 6000 | средний (III) | от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 3000 включ. | ±0,25 ±0,5 ±0,75 |
| ЕТ-С[2]6К-[7][8] ЕТ-М[2]6К-[5][7][8] ЕТ-Н[2]6К-[6][8] ЕТ-Р[2]6К-[6][8] | 20 | 6 | 1 | 6000 | средний (III) | от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 6000 включ. | ±0,5 ±1,0 ±1,5 |
| ЕТ-С[2]15К-[7][8] ЕТ-М[2]15К-[5][7][8] ЕТ-Н[2]15К-[6][8] ЕТ-Р[2]15К-[6][8] | 40 | 15 | 2 | 7500 | средний (III) | от 40 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 15000 включ. | ±1,0 ±2,0 ±3,0 |
| ЕТ-С[2]30К-[7][8] ЕТ-М[2]30К-[5][7][8] ЕТ-Н[2]30К-[6][8] ЕТ-Р[2]30К-[6][8] | 100 | 30 | 5 | 6000 | средний (III) | от 100 до 2500 вкл. св. 2500 до 10000 включ. св. 10000 до 30000 включ. | ±2,5 ±5,0 ±7,5 |
Таблица 4 - Метрологические характеристики многоинтервальных весов среднего класса точности
| Наименование модификации | Мах1/Мах2, кг | Min, кг | d i/ d2=е1/е2, г | П1/ П 2 | Класс точности по ГОСТ OIML R 76-1-2011 | Интервалы взвешивания, г | mpe, г |
| ЕТ-М[2]3КР-[5][7][8] | 1,5/3 | 0,01 | 0,5/1 | 3000/3000 | средний (III) | от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 1500 включ. св. 1500 до 2000 включ. св. 2000 до 3000 включ. | ±0,25 ±0,5 ±0,75 ±1,0 ±1,5 |
| ЕТ-М[2]6КР-[5][7][8] | 3/6 | 0,02 | 1/2 | 3000/3000 | средний (III) | от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3000 включ. св. 3000 до 4000 включ. св. 4000 до 6000 включ. | ±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
| ЕТ-М[2]15КР-[5][7][8] | 6/15 | 0,04 | 2/5 | 3000/3000 | средний (III) | от 40 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 6000 включ. св. 6000 до 10000 включ. св. 10000 до 15000 включ. | ±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
| ЕТ-М[2]30КР-[5][7][8] | 15/30 | 0,1 | 5/10 | 3000/3000 | средний (III) | от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ. св. 15000 до 20000 включ. св. 20000 до 30000 включ. | ±2,5 ±5,0 ±7,5 ±10,0 ±15,0 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль, г | ±0,25 е |
| Диапазон выборки массы тары (Т-), кг | от 0 до Мах |
| Диапазон установки на нуль, устройств установки нуля и слежения за нулем, % от Мах, не более | ±4 |
аблица 6 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | 6 от 187 до 242 50 |
| Потребляемая мощность, Вт, не более | 20 |
| Условия эксплуатации, °С: - для весов высокого класса точности - для весов среднего класса точности | от +10 до +35 от 0 до +40 |
| Относительная влажность, %, не более | 80 |
аблица 7 - Масса и габаритные размеры весов
| Обозначение исполнения весов | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| ЕТ-А | 320 | 330 | 120 | 5 |
| ЕТ-В | 200 | 250 | 100 | 3 |
| ЕТ-С | 300 | 350 | 200 | 5 |
| ЕТ-М | 330 | 350 | 400 | 4 |
| ЕТ-Н | 300 | 340 | 110 | 6 |
| ЕТ-Р | 300 | 350 | 110 | 6 |
аблица 8 - Показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Средний срок службы, лет | 8 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные | ЕТ | 1 шт. |
| Паспорт | ПС 28.29.31-047-74783058-2022 | 1 экз. |
приведены в разделе 5 «Порядок работы (методы измерений)» документа
ПС 28.29.31-047-74783058-2022 «Весы электронные ЕТ. Паспорт».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-047-74783058-2022 Весы электронные ЕТ. Технические условия.
