| Номер в госреестре | 94629-25 |
| Наименование СИ | Модули преобразователей напряжения |
| Обозначение типа СИ | SIRIUS |
| Изготовитель | DEWESOFT d.o.o., Словения |
| Год регистрации | 2025 |
| Срок свидетельства | 13.02.2030 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули преобразователей напряжения SIRIUS (далее - модули) предназначены для воспроизведений и измерений напряжения постоянного и переменного токов, измерений заряда, частоты следования импульсов и выходных сигналов от тензометрических датчиков.
Принцип действия модулей при измерении напряжения постоянного и переменного токов, заряда основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов, дальнейшей обработке информации в персональном компьютере (далее - ПК), её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Принцип действия модулей при воспроизведении напряжения постоянного и переменного токов основан на воспроизведении программно-заданных значений напряжения путем цифро-аналогового преобразования (далее - ЦАП), усилении (ослаблении) и согласовании выходного сигнала.
Модули созданы на основе отдельных для каждого измерительного канала унифицированных плат аналогово-цифрового преобразования (далее - АЦП) и ЦАП:
- 24-битная двухъядерная плата АЦП с частотой дискретизации 200 кГц и с высоким динамическим диапазоном (стандартные модули серии SIRIUS);
- 24-битная двухъядерная плата АЦП с частотой дискретизации 200 кГц (модули с высокой плотностью каналов серии SIRIUS-HD);
- 16-битная плата АЦП с частотой дискретизации 1 МГц и аналоговым фильтром зеркальных частот (высокоскоростные модули серии SIRIUS-HS);
- гибридная 24-битная с частотой дискретизации 1 МГц или 16-битная плата АЦП с частотой дискретизации 15 МГц (модули серии XHS);
- 24-битная плата ЦАП с частотой дискретизации 200 кГц (SIRIUS-AOUT).
Модули серий SIRIUS и SIRIUS-HS имеют 4 или 8 входных аналоговых каналов, модули серии SIRIUS-HD имеют 16-канальное исполнение, при этом аналоговые каналы могут быть как с дифференциальным подключением, так и с гальванической развязкой. Модули имеют внутренний процессор, производящий цифровую обработку входных сигналов от первичных преобразователей и содержат программно-подключаемые фильтры низких частот Баттерворта, Бесселя и Чебышева 2-го, 4-го и/или 8-го порядков.
Модули имеют различные конструктивные решения для формирования многоканальных систем различных типов (модульных, корпусных и стоечных) и обеспечивают возможность подключения датчиков с кабельными линиями связи длиной до 500 м. Модули изготавливаются в различных типах корпусных систем. Для независимого применения отдельных модулей и для формирования модульных и корпусных систем применяются модули в моноблочном пластиковом или металлическом корпусе.
Типы корпусных систем:
- одиночные модули. Формируются путем объединения модулей с помощью системы крепления (защелкивающийся механизм). Модули функционируют под управлением внешнего персонального компьютера посредством интерфейса USB. В качестве управляющего может выступать как стандартный ПК, так и высокопроизводительный регистратор данных SBOX (далее - SBOX) с сетевым интерфейсом Ethernet, и интегрированный в модульный набор или корпус;
- корпусные системы. Используется жесткое винтовое крепление корпусов модулей друг к другу. Модули функционируют под управлением внешнего персонального компьютера посредством интерфейса USB. В качестве управляющего может выступать как стандартный ПК, так и SBOX с сетевым интерфейсом Ethernet, и интегрированный в модульный набор или корпус;
- стоечные многоканальные системы. Для формирования стоечных многоканальных модульных систем применяются функциональные модули, устанавливаемые в базовые блоки (стойки) с интегрированным ПК SBOX c сетевыми интерфейсами Ethernet и EtherCAT;
- приборы переностные. Защищенное портативное решение, включающее SBOX, дисплей и (дополнительно) питание от аккумулятора;
- системы измерений. Представляет собой монтируемую в стойку систему сбора данных, встроенную в корпус для ПК, с интегрированными модулями.
| Тип корпусной системы | Одиноч ные модули | Корпусные системы | Стоечные многоканальные системы | Приборы переносные | Системы измерений | |||
| SIRIUS | R2(B) (R4) | R8 | R8D | R8DB | R2D(B) | R1DB | R3 | |
| Максимальное количество модулей | 1 | 2 (4) | 8 | 8 | 8 | 2 | 1 | 3 |
| Максимальное количество каналов | 16 | 64 | 128 | 128 | 128 | 32 | 16 | 48 |
| Дисплей | Внешний | Внешний | Внешний | Встроенный | Встроенный | Внешний | ||
| Компьютерная система | Дополни тельные SBOXe, SBOXfe | Встроенный SBOXse | Встроенный SBOXre | Встроенный SBOXse | Стандартный ПК | |||
Структура условного обозначения модификаций модулей:
| 1 | 2 | 3 | 4 | 5 | 6 | ||||
| SIRIUS | XXX | - | хххх | X | х | ХХХХХ | - |
1 - Наименование типа модулей;
2 - Индексы, обозначающие дополнительный функционал модулей (возможно указание нескольких индексов):
m - компактный 4-х канальный модуль;
i - входы с гальванической развязкой;
r - функциональный модуль для стоечного исполнения;
e - наличие гнезда интерфейса EtherCAT;
rt - версия порта EtherCAT для отправки данных в реальном времени;
отсутствует индекс - стандартный модуль.
3 - Обозначение серии:
HD - модули с высокой плотностью каналов;
HS - высокоскоростные модули;
XHS - гибридные модули;
отсутствует индекс - стандартный модуль.
4* - Количество одинаковых измерительных каналов;
5* - Вид измерительных каналов
6 - AO - наличие каналов аналогового выхода по напряжению
Обозначение входных каналов, указанных на модулях в зависимости от функциональных возможностей и типов входных разъемов, где индекс «+» означает наличие каналов цифрового и счётного ввода/вывода.
АСС/АСС+ - аналоговые входы по напряжению;
CHG/CHG+ - аналоговые входы по напряжению и электрическому заряду;
HV- аналоговые входы высоковольтного напряжения;
LV/LV+ - аналоговые входы по напряжению;
MULTI - аналоговые входы по напряжению;
STGM/STGM+ - аналоговые входы по напряжению;
STG(STG+) - аналоговые входы по напряжению;
MIC200 - аналоговые входы по напряжению;
UNI(UNI +) - аналоговые входы по напряжению.
* - При наличии нескольких видов измерительных каналов, в обозначении модуля указываются все виды измерительных каналов с указанием их количества.
Примеры обозначения модулей:
SIRIUSi-HS 2xACC, 2xSTG-4, LV-AO.
SIRIUSi 4xSTG, 4xACC.
Серийный номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид модулей представлен на рисунках 1 - 5. Места нанесения знака утверждения типа, места нанесения серийного номера представлены на рисунке 6. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

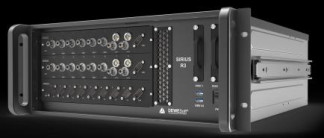

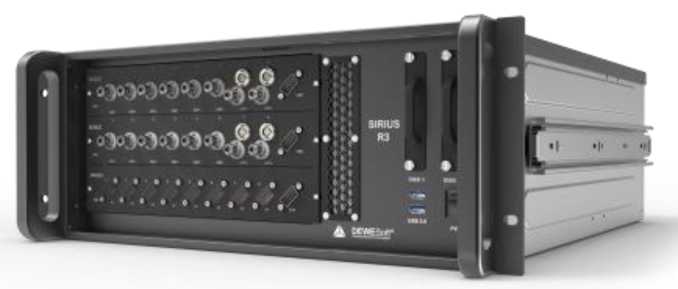

Рисунок 1 - Общий вид модулей с типом корпусной системы R3

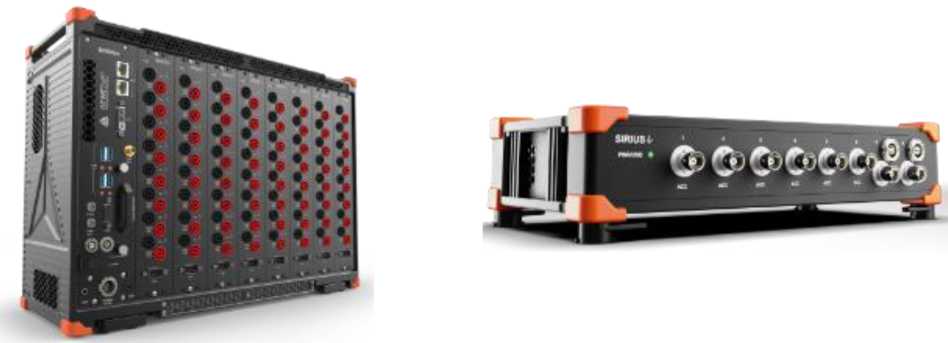

Рисунок 2 - Общий вид модулей с типом корпусной системы R8, R8D, R8D8 на примере R8D
Рисунок 3 - Общий вид модулей с типом корпусной системы SIRIUS

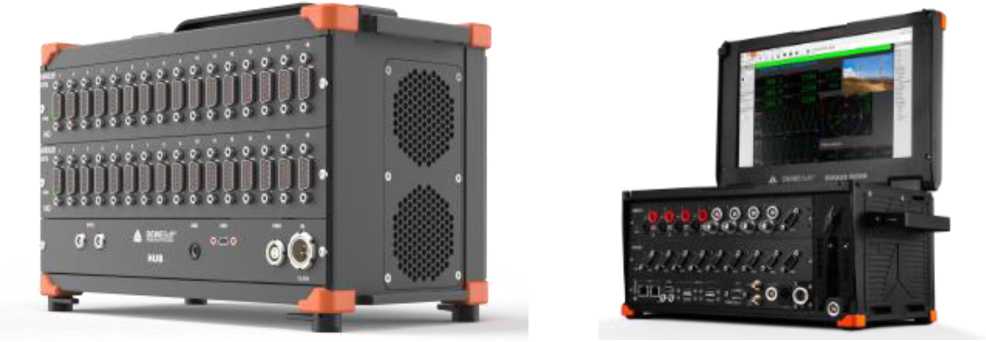

Рисунок 4 - Общий вид модулей с типом корпусной системы R2, R2B, R4 на примере R2
Рисунок 5 - Общий вид модулей с типом корпусной системы R2D, R2DB, R1DB на примере R2DB

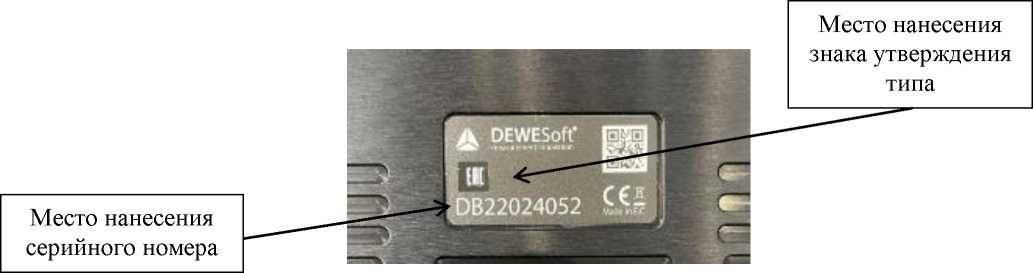

Рисунок 6 - Маркировочная табличка модулей с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Работа модулей осуществляется под управлением специализированного программного обеспечения (далее - ПО) DEWESoft, обеспечивающего циклический сбор измерительной информации; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов калибровки и тестирования измерительных каналов модулей, формирование соответствующих протоколов; обеспечение оперативной передачи результатов измерений программам пользователя.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Специализированное программное обеспечение является встроенным и разделено на метрологически значимую и незначимую части. Метрологические характеристики модулей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | DEWESoft |
| Номер версии (идентификационный номер ПО) | 7.Х.ХХ.ХХ |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (7.); - номер версии метрологически незначимой части ПО (Х.ХХ.ХХ), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики измерительных каналов модулей
| Наименование характеристики | Значение |
| XHS-АСС | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,4 до +0,4 от -0,2 до +0,2 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,3 •Ю-3 •I UИзм|+0,2 •Ю-3 • D+50 •10-6) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,4 до +0,4 от -0,2 до +0,2 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,4^10-3q иизм|+0,240-3^) |
| Наименование характеристики | Значение |
| АСС (АСС+) | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -0,5 до +0,5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -10,0 до +10,0 В - в диапазоне измерений от -0,5 до +0,5 В | ±(1^10-3J иизм+1040-3) ±(1^10-3j иизм|+г10-3) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -0,5 до +0,5 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от -10,0 до +10,0 В - в диапазоне измерений от -0,5 до +0,5 В | ±(1^10-3J иизм+1040-3) ±(1^10-М иизм|+г10-3) |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов АСС+), Гц | от 1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов АСС+), % | ±Г10-4 |
| MIC200 | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -0,5 до +0,5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -10,0 до +10,0 В - в диапазоне измерений от -0,5 до +0,5 В | ±(1^10-3J Uизм|) ±(1^10-3J Uизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -0,5 до +0,5 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от -10,0 до +10,0 В - в диапазоне измерений от -0,5 до +0,5 В | ±(1^10-3J Uизм|) ±(1^10-3J Uизм|) |
| chg (chg+) | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -0,5 до +0,5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -10,0 до +10,0 В - в диапазоне измерений от -0,5 до +0,5 В | ±(0,5^10-3J Uизм|+540-3) ±(0,5^10-3J Uизм|+0Л10-3) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -0,5 до +0,5 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от -10,0 до +10,0 В - в диапазоне измерений от -0,5 до +0,5 В | ±(0,5^10-3J Uизм|+540-3) ±(0,5^10-3J Uизм|+0Л10-3) |
| Наименование характеристики | Значение |
| Диапазоны измерений электрического заряда, пКл | от -100000 до +100000 от -5000 до +5000 |
| Пределы допускаемой абсолютной погрешности измерений электрического заряда, пКл | ±(5-10-3-| С изм|+20) |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов CHG+), Гц | от 1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов CHG+), % | ±1-10-4 |
| XHS-HV | |
| Диапазоны измерений напряжения постоянного тока, В | от -1100 до +1100 от -1000 до +1000 от -400 до +400 от -200 до +200 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,3^10-3J Uизм|+0,2^10-3<С) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -1000 до +1000 от -400 до +400 от -200 до +200 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,3^10-3J иизм|+0,2^10-3<0) |
| HV | |
| Диапазоны измерений напряжения постоянного тока, В | от -1100 до +1100 от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3J Uизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -1000 до +1000 от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,5^10-3J Uизм|) |
| LV(LV+) | |
| Диапазоны измерений напряжения постоянного тока, В | от -200,0 до +200,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3J Uизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -200,0 до +200,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,5^10-3J Uизм|) |
| Наименование характеристики | Значение |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов LV+), Гц | от 1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов LV+), % | ±Г10-4 |
| MULTI | |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +10 от -1 до +1 от -0,1 до +0,1 от -0,05 до +0,05 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3J Uизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10 до +10 от -1 до +1 от -0,1 до +0,1 от -0,05 до +0,05 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,5^10-3J Uизм|) |
| Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В | от 2 до 1000 |
| Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), % | ±0,05 |
| STGM (STGM+) | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 от -0,01 до +0,01 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3J Uизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 от -0,01 до +0,01 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В: - для диапазона от -10,0 до +10,0 - для диапазона от -1,0 до +1,0 - для диапазона от -0,1 до +0,1 - для диапазона от -0,01 до +0,01 | ±(0,5^10-3J Uизм|) ±(0,5^10-3J Uизм|) ±(0,5^10-3J Uизм|) ±(2^10-3J Uизм|) |
| Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В | от 2 до 1000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), % | ±0,05 |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов STGM+), Гц | от 1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов STGM+), % | ±1-10-4 |
| STG (STG+) | |
| Диапазоны измерений напряжения постоянного тока, В | от -50,0 до +50,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3J Uизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -50,0 до +50,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В: | ±(0,5^10-3J Uизм|) |
| Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В | от 2 до 1000 |
| Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), % | ±0,05 |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов STG+), Гц | от 1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов STG+), % | ±Г10-4 |
| UNI (UNI+) | |
| Диапазоны измерений напряжения постоянного тока, В | от -100,0 до +100,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 от -0,01 до +0,01 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3J Uизм|) |
| Наименование характеристики | Значение |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -100,0 до +100,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 от -0,01 до +0,01 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В: - для диапазона от -100,0 до +100,0 - для диапазона от -10,0 до +10,0 - для диапазона от -1,0 до +1,0 - для диапазона от -0,1 до +0,1 - для диапазона от -0,01 до +0,01 | ±(0,5^10-3q иизм|) ±(0,5^10-3q иизм|) ±(0,5^10-3q иизм|) ±(0,5^10-3q иизм|) ±(2^10-Ч Uизм|) |
| Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В | от 2 до 1000 |
| Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), % | ±0,05 |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов UNI+), Гц | от 1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов UNI+), % | ±Г10-4 |
| HD-АСС | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -5,0 до +5,0 от -1,0 до +1,0 от -0,2 до +0,2 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3J Uизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -5,0 до +5,0 от -1,0 до +1,0 от -0,2 до +0,2 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,5^10-3J Uизм|) |
| Наименование характеристики | Значение |
| XHS-LV | |
| Диапазоны измерений напряжения постоянного тока, В | от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,5 до +2,5 от -1,0 до +1,0 от -0,5 до +0,5 от -0,25 до +0,25 от -0,1 до +0,1 от -0,05 до +0,05 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В - для диапазона от -100,0 до +100,0 - для диапазона от -50,0 до +50,0 - для диапазона от -20,0 до +20,0 - для диапазона от -10,0 до +10,0 - для диапазона от -5,0 до +5,0 - для диапазона от -2,5 до +2,5 - для диапазона от -1,0 до +1,0 - для диапазона от -0,5 до +0,5 - для диапазона от -0,25 до +0,25 - для диапазона от -0,1 до +0,1 - для диапазона от -0,05 до +0,05 | ±(0,3^10-3q иизм|+0,240-^ D+2-10-3) ±(0,3^10-3q иизм|+0,240-^ D+2-10-3) ±(0,3^10-3q иизм|+0,240-^ D+2-10-3) ±(0,3^10-3q иизм|+0,240-^ D+2-10-3) ±(0,3 -10-3 -| иизм|+0,2 -10-3 - D+100-10-6) ±(0,3 -10-3 -| Uизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| Uизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| Uизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм|+0,2 -10-3 • D+100 -106) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,5 до +2,5 от -1,0 до +1,0 от -0,5 до +0,5 от -0,25 до +0,25 от -0,1 до +0,1 от -0,05 до +0,05 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В - для диапазона от -100,0 до +100,0 - для диапазона от -50,0 до +50,0 - для диапазона от -20,0 до +20,0 - для диапазона от -10,0 до +10,0 - для диапазона от -5,0 до +5,0 - для диапазона от -2,5 до +2,5 - для диапазона от -1,0 до +1,0 - для диапазона от -0,5 до +0,5 - для диапазона от -0,25 до +0,25 - для диапазона от -0,1 до +0,1 - для диапазона от -0,05 до +0,05 | ±(0,3^10-3q иизм|+0,240-^ D+2-10-3) ±(0,3^10-3q иизм|+0,240-^ D+2-10-3) ±(0,3^10-3q иизм|+0,240-^ D+2-10-3) ±(0,3^10-3q иизм|+0,240-^ D+2-10-3) ±(0,3 -10-3 -| иизм|+0,2 -10-3 - D+100-10-6) ±(0,3 -10-3 -| Uизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| Uизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| Uизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм|+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм|+0,2 -10-3 • D+100 -106) |
| HD-LV | |
| Диапазоны измерений напряжения постоянного тока, В | от -100,0 до +100,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5-10-3-| иизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -100,0 до +100,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,5-10-3-| иизм|) |
| Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В | от 2 до 1000 |
| Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), % | ±0,07 |
| HD-STGS | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 от -0,01 до +0,01 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5-10-3-| иизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 от -0,01 до +0,01 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В: - для диапазона от -10,0 до +10,0 - для диапазона от -1,0 до +1,0 - для диапазона от -0,1 до +0,1 - для диапазона от -0,01 до +0,01 | ±(0,5^10-3J Uизм|) ±(0,5^10-3J Uизм|) ±(0,5^10-3J Uизм|) ±(2^10-3J Uизм|) |
| Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В | от 2 до 1000 |
| Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), % | ±0,05 |
| HS-ACC (HS-ACC+) | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -5,0 до +5,0 от -1,0 до +1,0 от -0,2 до +0,2 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3J Uизм|) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -5,0 до +5,0 от -1,0 до +1,0 от -0,2 до +0,2 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,5^10-3J Uизм|) |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов HS-ACC+), Гц | от 1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов HS-ACC+), % | ±Г10-4 |
| HS-CHG (HS-CHG+) | |
| Диапазоны измерений напряжения постоянного тока, В | от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,5 до +0,5 от -0,2 до +0,2 от -0,1 до +0,1 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,5^10-3 • | Uизм|+0,240-^ D+50 •Ю-6) |
| Наименование характеристики | Значение |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,5 до +0,5 от -0,2 до +0,2 от -0,1 до +0,1 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(1^10-3J иизм|+0Л10^ D) |
| Диапазоны измерений электрического заряда, пКл | от -100000 до +100000 от -5000 до +5000 |
| Пределы допускаемой абсолютной погрешности измерений электрического заряда, пКл | ±(5^10-3J С изм|+20) |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов HS-CHG+), Гц | от 1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов HS-CHG+), % | ±Г10-4 |
| HS-HV | |
| Диапазоны измерений напряжения постоянного тока, В | от -1100,0 до +1100,0 от -800,0 до +800,0 от -400,0 до +400,0 от -200,0 до +200,0 от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,3 -10-3-1Uизм|+0Л10-^ D+0,04) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -1000,0 до 1000,0 от -800,0 до +800,0 от -400,0 до +400,0 от -200,0 до +200,0 от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,3^10-3J иизм+0,240-^ D) |
| Наименование характеристики | Значение |
| HS-LV | |
| Диапазоны измерений напряжения постоянного тока, В | от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,5 до +0,5 от -0,2 до +0,2 от -0,1 до +0,1 от -0,05 до +0,05 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -100,0 до +100,0 В - в диапазоне измерений от -50,0 до +50,0 В - в диапазоне измерений от -20,0 до +20,0 В - в диапазоне измерений от -10,0 до +10,0 В - в диапазоне измерений от -5,0 до +5,0 В - в диапазоне измерений от -2,0 до +2,0 В - в диапазоне измерений от -1,0 до +1,0 В - в диапазоне измерений от -0,5 до +0,5 В - в диапазоне измерений от -0,2 до +0,2 В - в диапазоне измерений от -0,1 до +0,1 В - в диапазоне измерений от -0,05 до +0,05 В | ±(0,3^10-3q иизм|+0Л10-^ d+2-10-3) ±(0,3^10-3q иизм|+0,2-10-3- D+2-10-3) ±(0,3^10-3q иизм|+0,2-10-3- D+2-10-3) ±(0,3^10-3q иизм|+0,2-10-3- D+2-10-3) ±(0,3 -10-3 -| иизм+0,2 -10-3 - D+100-10-6) ±(0,3 -10-3 -| иизм+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм+0,2 -10-3 • D+100 -106) ±(0,3 -10-3 -| иизм+0,2 -10-3 • D+100 -106) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,5 до +0,5 от -0,2 до +0,2 от -0,1 до +0,1 от -0,05 до +0,05 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,3-10-3-| Uизм+0,2-10-3-D) |
| Наименование характеристики | Значение |
| HS-STG | |
| Диапазоны измерений напряжения постоянного тока, В | от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,4 до +0,4 от -0,2 до +0,2 от -0,1 до +0,1 от -0,04 до +0,04 от -0,02 до +0,02 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -50,0 до +50,0 В - в диапазоне измерений от -20,0 до +20,0 В - в диапазоне измерений от -10,0 до +10,0 В - в диапазоне измерений от -5,0 до +5,0 В - в диапазоне измерений от -2,0 до +2,0 В - в диапазоне измерений от -1,0 до +1,0 В - в диапазоне измерений от -0,4 до +0,4 В - в диапазоне измерений от -0,2 до +0,2 В - в диапазоне измерений от -0,1 до +0,1 В - в диапазоне измерений от -0,04 до +0,04 В - в диапазоне измерений от -0,02 до +0,02 В | ±(0,540-3 • Uизм|+0,Г10-3 • D+5 •Ю-3) ±(0,540-3 • Uизм|+0,Г10-3 • D+5 •Ю-3) ±(0,540-3 • Uизм|+0,1 •Ю-3 • D+5 •Ю-3) ±(0,3 •Ю-3 •I Uизм|+0,4 •Ю-3 • D+10 •Ю-6) ±(0,3 •Ю-3 •I Uизм|+0,4 •Ю-3 • D+10 •Ю-6) ±(0,3 •Ю-3 •I Uизм|+0,4 •Ю-3 • D+10 •Ю-6) ±(0,3 •Ю-3 •I Uизм|+0,4 •Ю-3 • D+10 •Ю-6) ±(0,3 •Ю-3 •I Uизм|+0,4 •Ю-3 • D+10 •Ю-6) ±(0,3 •Ю-3 •I Uизм|+0,4 •Ю-3 • D+10 •Ю-6) ±(0,3 •Ю-3 •I Uизм|+0,4 •Ю-3 • D+10 •Ю-6) ±(0,3 •Ю-3 •I Uизм|+0,4 •Ю-3 • D+10 •Ю-6) |
| Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В | от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,4 до +0,4 от -0,2 до +0,2 от -0,1 до +0,1 от -0,04 до +0,04 от -0,02 до +0,02 |
| Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В | ±(0,3^10-3J иизм+0,240-^ D) |
| Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В | от 2 до 1000 |
| Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), % | ±0,05 |
| АО | |
| Диапазон воспроизведений напряжения постоянного тока, В | от -10,0 до +10,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±(i^io-3q ивоспр|+0,02) |
| Примечания: 1) - в модулях реализована возможность измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц. Uизм - измеренное значение напряжения постоянного тока / значение напряжения переменного тока, В. Uвоспр - воспроизведенное значение напряжения постоянного тока, В. Сизм - измеренное значение электрического заряда, пКл. D - диапазон измерений напряжения постоянного тока, В | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное значение напряжения постоянного тока (для модульного решения SIRIUS, корпусного решения R4, приборов для установки в стойку R8, R8D, R8D8, приборов R2DB, R1DB), В - номинальные значения напряжения переменного тока частотой 50/60 Гц (для системы измерения R3), В | 24 110; 220 |
| Габаритные размеры (одного модуля) (высотахдлинахширина), мм, не более | 80х265х150 |
| Масса (одного модуля), кг, не более | 2,4 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от 0 до +40 до 95 |
Таблица 4 - Показатели надежности
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль преобразователей напряжения | SIRIUS | 1 шт. |
| Руководство по эксплуатации | SIRIUS.03-2022РЭ | 1 экз. |
| Паспорт | - | 1 шт. |
приведены в разделе 3 «Начало работы» руководства по эксплуатации SIRIUS.03-2022РЭ «Модули преобразователей напряжения SIRIUS. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от L10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Модули преобразователей напряжения SIRIUS. Стандарт предприятия», DEWESOFT d.o.o., Словения.
