| Номер в госреестре | 94636-25 |
| Наименование СИ | Комплексы видеоизмерительные SYNERCON |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "СИНЕРКОН" (ООО "СИНЕРКОН"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 14.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы видеоизмерительные SYNERCON (далее - комплексы) предназначены для измерений геометрических размеров структур материалов различного рода.
Принцип действия комплексов основан на прямом измерении линейных размеров элементов микро- и макроструктуры тел на цифровых растровых изображениях, получаемых в результате преобразования аналоговых оптических изображений при помощи управляющей вычислительной станции с установленным специализированным программным обеспечением и системой ввода изображений исследуемых объектов.
Конструктивно комплексы представляют собой систему программно-аппаратных средств, состоящую из оптического микроскопа (далее - микроскопа), цифровой камеры на базе CMOS или CCD-матрицы и управляющей станции с установленным специализированным программным обеспечением.
В зависимости от решаемых задач комплексы поставляются с различными микроскопами плоского поля, стереомикроскопами или портативными микроскопами со сменными объективами, оснащенные фото/видео выходом, с источником освещения отраженного и/или проходящего света.
Специализированное программное обеспечение выполняет подготовку изображения к измерениям, выделяет объекты измерения на основании анализа их геометрических, цветовых и яркостных характеристик, осуществляет преобразование результатов измерений в параметры микро- и макроструктуры исследуемых объектов. Алгоритмы программы позволяют преобразовывать результаты измерений линейных размеров объектов и рассчитывать их площади, периметры, углы, доли площади, занятой интересующего исследователя элементы структуры, обрабатывать и сохранять измерительную информацию.
Комплексы выпускаются в модификациях ИСП, ИСП-П и ИСС, отличающихся видом используемого микроскопа, степенью автономности, метрологическими характеристиками.
В модификации ИСП («Измерительная Система Плоскопольная») используются стационарные микроскопы плоского поля инвертированного или прямого типа с набором сменных объективов различного фиксированного увеличения, обеспечивающих высокую резкость изображения во всем поле зрения. Модификация предназначена для измерений геометрических размеров объектов контроля с высокой точностью.
В модификации ИСП-П («Измерительная Система Плоскопольная - Портативная») используются портативные или мобильные микроскопы плоского поля с набором сменных объективов различного фиксированного увеличения и портативными источниками освещения. Модификация предназначена для применения в полевых и лабораторных условиях.
В модификации ИСС («Измерительная Система Стереоскопическая») используются стереомикроскопы прямого типа с построением оптической схемы по Аббе (Галилею) или Грену с переменным оптическим увеличением. Модификация предназначена для измерений геометрических размеров объектов контроля, занимающих большое видимое поле.
Каждый экземпляр комплексов имеет серийный номер, нанесенный типографским способом на информационную табличку (шильд) в виде наклейки (пластины) на передней стороне микроскопа из состава комплекса. Серийный номер имеет буквенно-цифровой формат. Информация о серийном номере и комплектности комплекса приведена в паспорте. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид комплексов и место нанесения серийного номера на средство измерений представлено на рисунках 1-4.
Комплекс кндеошмерительиыЯ <SYNERCON>
Модификация: ИСП
S/N: 1АШ9
Место нанесения серийного номера

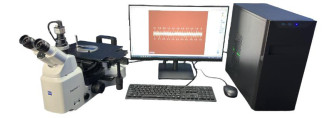

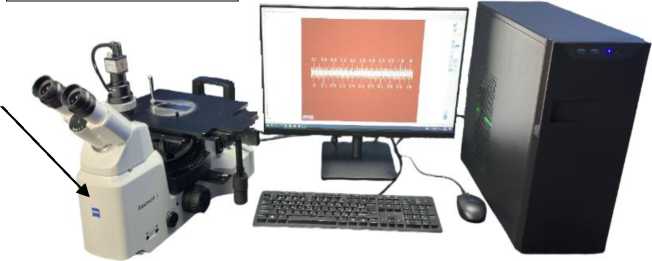

Рисунок 1 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП на базе микроскопа плоского поля инвертированного типа и место нанесения серийного номера
Место нанесения серийного номера
Комплекс вндеошмернтельлыЯ <SYNERCON> Модификация; ИСП
S/N: JA9051

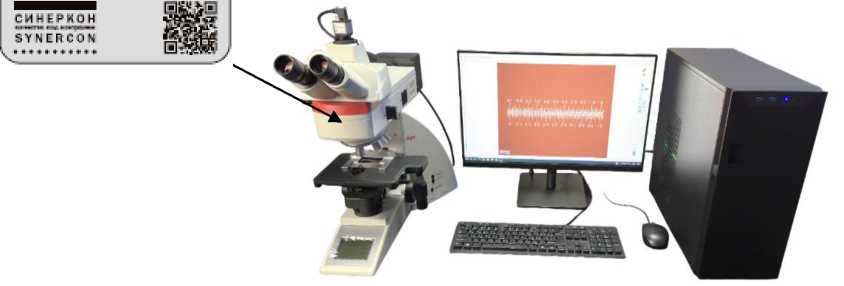

Рисунок 2 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП на базе микроскопа плоского поля прямого типа и место нанесения серийного номера
Место нанесения серийного номера
Комплекс видеошмерн тельл ы й «SYNERCON» Модификация- ИС 11-11 S/N: 1B924S

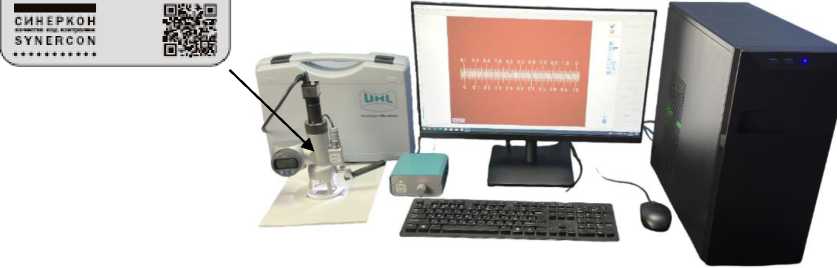

Рисунок 3 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП-П и место нанесения серийного номера
Место нанесения серийного номера
Комплекс вндеошмерителкпый «SYNERCON1
Модификация- ИСС
S/N: 3 АУ 4М

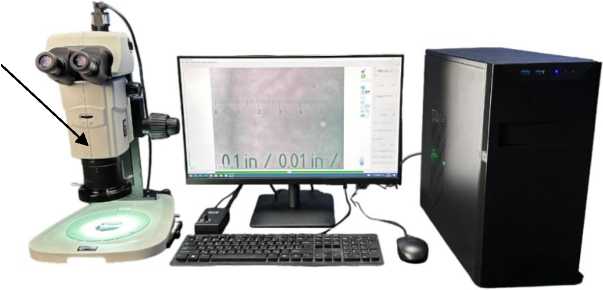

Рисунок 4 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСС и место нанесения серийного номера
Пломбирование комплексов не предусмотрено. Конструкция комплексов обеспечивает ограничение доступа к частям комплексов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Комплексы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, формировать отчеты. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014. Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SYNERCON |
| Номер версии ПО (идентификационный номер ПО) | 1.Х.Х1 |
| Цифровой идентификатор ПО | - |
| * «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 99 | |
Таблица 2 - Метрологические характеристики комплексов модификации ИСП
| Наименование характеристики | Значение | |
| По оси X | По оси Y | |
| Верхний предел измерений длины при кратности увеличения | ||
| комплекса (М), мкм | ||
| 1,25 | 8 000 | 7 000 |
| 1,6 | 7 000 | 6 000 |
| 2,5 | 4 000 | 3 000 |
| 5 | 2 000 | 1 000 |
| 7,51 | 1 000 | 1 000 |
| 10 | 1 000 | 900 |
| 151 | 800 | 600 |
| 20 | 500 | 400 |
| 30 | 300 | 300 |
| 50 | 200 | 100 |
| 751 | 100 | 100 |
| 100 | 100 | 50 |
| 1501 | 50 | 50 |
| Пределы допускаемой абсолютной погрешности измерений | ||
| длины при кратности увеличения комплекса (М), мкм | ||
| 15 | ||
| от 1,25 до 30 включ. | ± | |
| М | ||
| 18 | ||
| от 50 до 75 включ. | ± | |
| М | ||
| от 100 до 150 включ. | ± 0,2 | |
Таблица 3 - Метрологические характеристики комплексов модификации ИСП-П
| Наименование характеристики | Значение | |
| По оси X | По оси Y | |
| Верхний предел измерений длины при увеличении объектива | ||
| (М), мкм | ||
| 2х | 6 ООО | 4 ООО |
| 5х | 2 ООО | 1 ООО |
| 10х | 1 ООО | 9ОО |
| 20х | 5ОО | 4ОО |
| 40х | 2ОО | 1ОО |
| Пределы допускаемой абсолютной погрешности измерений | 15 | |
| длины при увеличении объектива (М) от 2х до 40х, мкм | ± | М |
Таблица 4 - Метрологические характеристики комплексов модификации ИСС
| Наименование характеристики | Значение | |
| По оси X | По оси Y | |
| Верхний предел измерений длины при кратности увеличения | ||
| комплекса (М)2, мкм | ||
| О,19 | 6О ООО | 4О ООО |
| от О,32 до 0,51 включ. | 2О ООО | 1О ООО |
| св. 0,51 до 0,60 включ. | 2О ООО | 1О ООО |
| св. 0,60 до 0,8 включ. | 1О ООО | 1О ООО |
| св. 0,8 до 1 включ. | 1О ООО | 9 ООО |
| св. 1 до 1,25 включ. | 1О ООО | 8 ООО |
| св. 1,25 до 1,6 включ. | 8 ООО | 6 ООО |
| св. 1,6 до 2 включ. | 6 ООО | 5 ООО |
| св. 2 до 2,5 включ. | 5 ООО | 4 ООО |
| св. 2,5 до 3,2 включ. | 4 ООО | 3 ООО |
| св. 3,2 до 4 включ. | 3 ООО | 2 ООО |
| св. 4 до 5 включ. | 2 ООО | 1 ООО |
| св. 5 до 6,4 включ. | 1 ООО | 1 ООО |
| св. 6,4 до 8 включ. | 1 ООО | 1 ООО |
| св. 8 до 10 включ. | 1 ООО | 9ОО |
| св. 10 до 13 включ. | 9ОО | 7ОО |
| св. 13 до 16 включ. | 7ОО | 5ОО |
| св. 16 до 20 включ. | 6ОО | 5ОО |
| св. 20 до 24 включ. | 4ОО | ЗОО |
| св. 24 до 30 включ. | 4ОО | ЗОО |
| Пределы допускаемой абсолютной погрешности измерений | 20 | |
| длины при кратности увеличения комплекса (М) от 0,19 до 3О, | ± | |
| мкм | М | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Видимое поле комплексов модификации ИСП при кратности | По оси X | По оси Y |
| увеличения комплекса (М), мкм, не менее 1,25 | 9 000 | 7 700 |
| 1,6 | 7 750 | 6 100 |
| 2,5 | 4 900 | 3 900 |
| 5 | 2 400 | 1 900 |
| 7,5 | 1 600 | 1 300 |
| 10 | 1 200 | 950 |
| 15 | 800 | 650 |
| 20 | 600 | 460 |
| 30 | 400 | 315 |
| 50 | 230 | 180 |
| 75 | 155 | 125 |
| 100 | 115 | 90 |
| 150 | 80 | 60 |
| Видимое поле комплексов модификации ИСП-П | По оси X | По оси Y |
| при увеличении объектива (М), мкм, не менее 2х | 6 100 | 4 800 |
| 5х | 2 450 | 1 970 |
| 10х | 1 200 | 950 |
| 20х | 600 | 480 |
| 40х | 300 | 240 |
| Видимое поле комплексов модификации ИСС, при кратности | По оси X | По оси Y |
| увеличения комплекса (М), мкм, не менее 0,19 | 61 500 | 48 500 |
| от 0,32 до 0,51 включ. | 24 100 | 19 000 |
| св. 0,51 до 0,60 включ. | 20 500 | 16 000 |
| св. 0,60 до 0,8 включ. | 15 500 | 12 300 |
| св. 0,8 до 1 включ. | 12 200 | 9 700 |
| св. 1 до 1,25 включ. | 9 900 | 7 900 |
| св. 1,25 до 1,6 включ. | 7 800 | 6 100 |
| св. 1,6 до 2 включ. | 6 200 | 4 900 |
| св. 2 до 2,5 включ. | 5 900 | 3 900 |
| св. 2,5 до 3,2 включ. | 3 850 | 3 000 |
| св. 3,2 до 4 включ. | 3 100 | 2 400 |
| св. 4 до 5 включ. | 2 450 | 1 900 |
| св. 5 до 6,4 включ. | 1 900 | 1 500 |
| св. 6,4 до 8 включ. | 1 500 | 1 200 |
| св. 8 до 10 включ. | 1 200 | 950 |
| св. 10 до 13 включ. | 920 | 720 |
| св. 13 до 16 включ. | 750 | 600 |
| св. 16 до 20 включ. | 600 | 480 |
| св. 20 до 24 включ. | 500 | 400 |
| св. 24 до 30 включ. | 400 | 310 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 ± 22 | |
| - частота переменного тока, Гц | 50 ± 1 | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 1 000 |
| - ширина | 1 ООО |
| - длина | 900 |
| Масса, кг, не более: | 140 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +16 до +24 |
| - относительная влажность, % | от 35 до 85 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс видеоизмерительный | SYNERCON | 1 шт. |
| - Оптический микроскоп1) | - | 1 шт. |
| - Сменные объективы2) | - | 1 к-т |
| - Цифровая камера | - | 1 шт. |
| - Управляющая станция3) | - | 1 шт. |
| - Программное обеспечение с цифровым электронным ключом | SYNERCON | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) В зависимости от модификации комплекса и от заказа. 2) В зависимости от заказа. 3) В зависимости от заказа на основе стационарного персонального компьютера или ноутбука. | ||
приведены в документе «Комплексы видеоизмерительные SYNERCON. Руководство по эксплуатации» (Глава 8 «Работа с «SYNERCON»).
Применение комплексов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 401000.001.84076327.2023 «Комплексы видеоизмерительные SYNERCON. Технические условия».
