| Номер в госреестре | 94637-25 |
| Наименование СИ | Трансформаторы напряжения измерительные электронные |
| Обозначение типа СИ | ТНИЭ ИПН-05 УХЛ3.1 |
| Изготовитель | Общество с ограниченной ответственностью "ТЕРМА-ЭНЕРГО" (ООО "ТЕРМА-ЭНЕРГО"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 14.02.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения измерительные электронные ТНИЭ ИПН-05 УХЛ3.1 (далее по тексту - трансформаторы) предназначены для измерений высокого напряжения переменного тока частотой 50 Гц в распределительных устройствах с номинальным напряжением от 6 до 35 кВ с целью передачи сигнала приборам коммерческого учёта и измерения.
Принцип действия трансформаторов основан на резистивном делении напряжения с последующим повышением мощности через усилитель.
Трансформаторы состоят из резистивного электрода связи (РЭС), который с помощью экранированного соединительного кабеля соединен с блоком усилительным. В металлическом корпусе блока находятся источник питания и усилитель мощности. Выходной аналоговый сигнал снимается с клеммника блока усилительного.
На боковой части блока усилительного размещена маркировочная табличка с техническими данными, на которой перманентными чернилами нанесен заводской номер в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Общий вид маркировочной таблички с обозначением места несения заводского номера и знака утверждения типа приведен на рисунке 1.
1
Трансформатор напряжения измерительный электронный ™ИЭИПН45-_£_УХЛ3.1 /
Напряжем питания AC/DC110-240/150-350 В
Номинальное выходное напряжем 100/V3 В
ИЯ НЕРГО
2

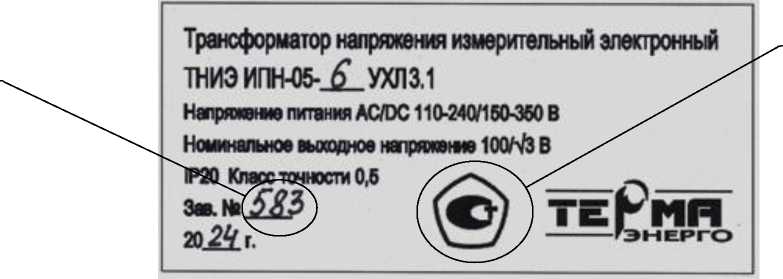

Рисунок 1 - Общий вид маркировочной таблицы: 1 - место нанесения заводского номера, 2 -
место нанесения знака утверждения типа.
Общий вид трансформаторов с указанием обозначения мест пломбировки от несанкционированного доступа и расположения маркировочной таблички представлен на рисунке 2. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено.

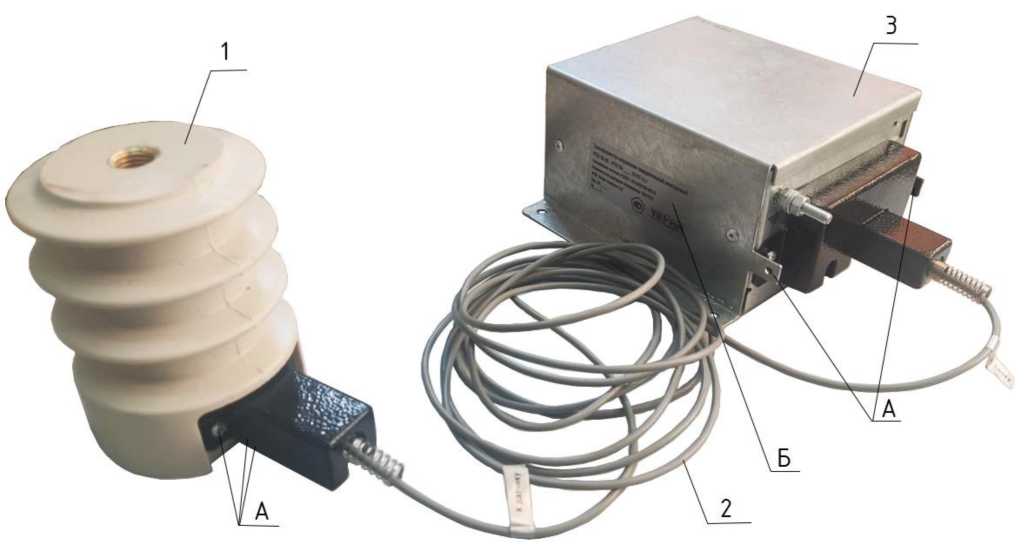

Рисунок 2 - Общий вид трансформаторов, обозначение мест пломбировки от несанкционированного доступа (А) и расположение маркировочной таблички (Б). 1 - электрод связи резистивный, 2 - кабель соединительный экранированный, 3 - блок усилительный.
Трансформаторы изготавливаются в нескольких модификациях, которые отличаются номинальным напряжением, типом РЭС, длиной соединительного кабеля:
ТНИЭ ИПН - 05 - Х УХЛ3.1
Климатическое исполнение и категория размещения по ГОСТ 15150
Класс напряжения РЭС: 6, 10, 15, 20, 27, 35 кВ
Класс точности
Трансформатор напряжения измерительный электронный
Тип РЭС подбирается в соответствии с классом напряжения распределительного устройства и различается по номинальному напряжению (6/^3, 10/^3, 15/^3, 20/^3, 27/^3, 35/N3 кВ), габаритам, форме и типу установки:
- ИОЭЛ, в форме опорного изолятора для установки в распределительные устройства, изображен на рисунке 3а. Варианты исполнений: ИОЭЛ 6-1,5-025-01И, ИОЭЛ 10-1,5-025-01И, ИОЭЛ 20-1,5-025-02И, ИОЭЛ 27-1,5-025-01И, ИОЭЛ 35-1,5-025-05И;
- ИПЭЛ, конусной формы для установки в кабельные адаптеры (RICS, АИТ и аналоги), изображен на рисунке 3б. Варианты исполнений: ИПЭЛ 6-188-03И, ИПЭЛ 10-188-04И, ИПЭЛ 15-188-07И, ИПЭЛ 20-188-05И, ИПЭЛ 27-188-16И, ИПЭЛ 35-188-06И.
Тип РЭС, номинальное напряжение, длина кабеля определяются при заказе.

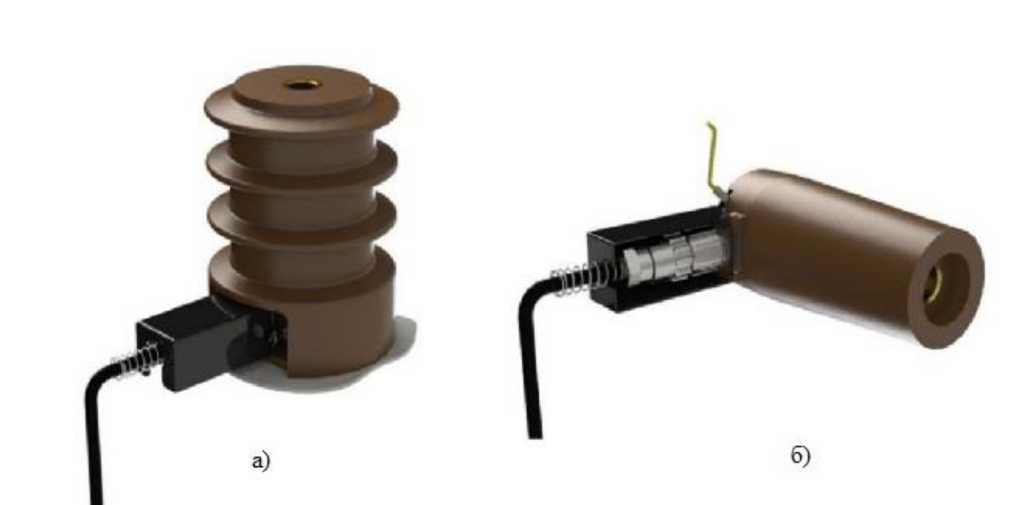

Рисунок 3 - Электроды связи резистивные исполнений: а) ИОЭЛ, б) ИПЭЛ
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное первичное напряжение, кВ | 6/Д 10/^3, 15/^3, 20/^3, 27/^3, 35/\3 |
| Номинальное вторичное напряжение, В | 100/\3 |
| Номинальная частота, Гц | 50 |
| Рабочий диапазон выходных напряжений | от 0,8/ин.вых до 1,2-ин.вых |
| Номинальная мощность нагрузки при cos ф не менее (0,8-1,0), В^А | 15 |
| Класс точности по ГОСТ Р МЭК 60044-7-2010 | 0,5 |
| Угловая погрешность по ГОСТ Р МЭК 60044-7-2010, мин | ±20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры блока усилительного, мм, не более - ширина - глубина - высота | 240 180 94 |
| Масса блока усилительного, кг, не более | 2,0 |
| Высота РЭС, мм, не более | 350 |
| Масса РЭС, кг, не более - на номинальное напряжение 6, 10, 15 кВ - на номинальное напряжение 20 кВ - на номинальное напряжение 27, 35 кВ | 1,4 2,2 3,7 |
| Потребляемая мощность, Вт, не более | 45 |
| Параметры электрического питания: - напряжение питания переменного тока, В - напряжение питания постоянного тока, В | от 110 до 240 от 150 до 350 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре плюс 25°С, %, не более | от -40 до +45 90 |
Таблица 3 - Показатели надежности
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч, не менее | 140000 |
наносится методом цифровой печати на маркировочную табличку и на титульный лист документа TNI006-00-000-00 РЭ типографским способом.
| Таблица 4 - Комплектность с | редства измерений | ||
| Наименование, тип | Обозначение | Кол-во, шт. | Примечание |
| Блок усилительный | ТНИЭ ИПН-05-* | 1 | |
| Кожух клеммников | 1 | Для блока усилительного | |
| Винт DIN 7985 М4х8 | 2 | ||
| Резистивный электрод связи | Типа ИПЭЛ | 1 | |
| Типа ИОЭЛ | |||
| Пломбировочная крышка | 1 | Для РЭС типа ИПЭЛ | |
| Винт DIN 7985 М4х8 | 2 | ||
| Винт DIN 404 М4х8 | 2 | ||
| Ключ монтажный | 1 на партию | ||
| Смазка силиконовая | |||
| Наименование, тип | Обозначение | Кол-во, шт. | Примечание |
| Пломбировочная крышка | 1 | Для РЭС типа ИОЭЛ | |
| Винт DIN 404 М4х8 | 2 | ||
| Соединительный кабель | 1 | Экранированный кабель CCC-5G, длина в соответствии с заказом | |
| Руководство по эксплуатации и паспорт | TNI006-00-000-00 РЭ | 1 |
Обозначение класса напряжения в соответствии с заказом.
приведены в пункте 1.3 «Устройство и работа» документа TNI006-00-000-00 РЭ «Трансформаторы напряжения измерительные электронные ТНИЭ ИПН-05 УХЛ3.1. Руководство по эксплуатации и паспорт».
ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 3414-021-73361303-2024 «Трансформаторы напряжения измерительные электронные ТНИЭ ИПН-05 УХЛ3.1».
