| Номер в госреестре | 94640-25 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | СК4 НОВО АСП-100 |
| Изготовитель | Общество с ограниченной ответственностью "НОВО" (ООО "НОВО"), Московская обл., г. Мытищи |
| Год регистрации | 2025 |
| Срок свидетельства | 14.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра СК4 НОВО АСП-100 (далее - анализаторы) предназначены для измерений параметров спектра низкочастотных сигналов в диапазоне частот от 0,1 до 150 кГц.
Принцип работы анализатора, как автоматически перестраиваемого супергетеродинного приемника, основан на предварительной фильтрации и усилении входного сигнала, его переносе на промежуточную частоту (далее - ПЧ), фильтрации на ПЧ, детектировании, аналого-цифровом преобразовании, цифровой сигнальной обработке и последующем отображении амплитуд спектральных компонент в зависимости от частоты в виде спектра сигналов.
Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:
- низкочастотный вход «LF1» для подачи сигнала на анализатор;
- низкочастотный вход «LF2» для подачи сигнала на анализатор;
- выход «НР» для подключения головных телефонов;
- вход «REF IN» для подачи сигнала внешней синхронизации 10 МГц;
- выход «ULF OUT» сигнала низкочастотного генератора 100 Гц - 20 кГц;
- USB-порт «USB» для подключения к порту USB 3.0 управляющего компьютера;
- порт Ethernet «ЕТН» (не используется);
- вход «12 VDC» для подачи питания постоянного тока +12 В.
Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора. На экран ПК выводится отображение спектра сигнала в реальном масштабе времени.
Системные требования к ПК:
- процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше, 2 ядра и выше, 1,8 ГГц и выше;
- 4 Гб и более оперативной памяти;
- 500 Мб свободного места на жестком диске;
- операционная система Windows 10;
- наличие свободного порта USB 3.0.
Общий вид анализатора, места нанесения знака утверждения типа, знака поверки и заводского номера и места пломбировки от несанкционированного доступа приведены на рисунке 1. Вид передней и задней панелей анализатора приведен на рисунках 2 и 3.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус анализатор.
Место нанесения знака поверки
Место нанесения заводского номера
Мест пломбировки от несанкционированного доступа
Место нанесения
знака утверждения
типа

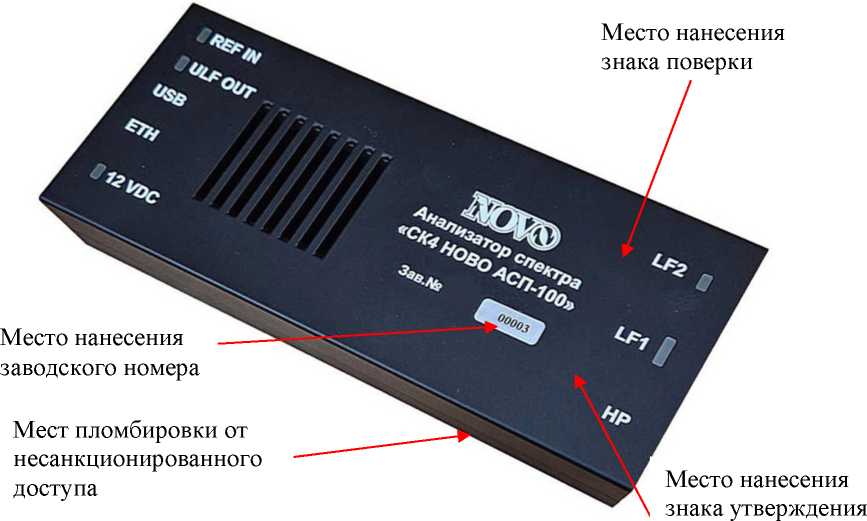

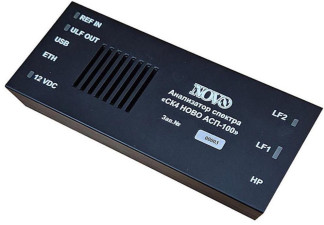

Рисунок 1 - Общий вид анализатора

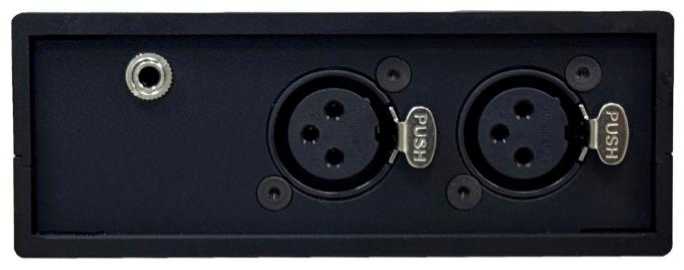

Рисунок 2 - Вид передней панели анализатора
Рисунок 3 - Вид задней панели анализатора
Анализаторы работают под управлением внешнего ПК, на котором устанавливается
программное обеспечение (далее - ПО) «НОВО АСП-100».
Метрологически значимая часть ПО установлена в анализаторе. Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НОВО АСП-100 |
| Номер версии ПО (идентификационный код) | не ниже 1.0.0.11 |
| Цифровой идентификатор ПО | 087ЕА29А |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых частот, кГц | от 0,1 до 150,0 |
| Средний уровень напряжения собственных шумов, нВ/\Гц, не более | 20 |
| Минимальное значение полосы пропускания измерительного фильтра, Гц, не более | 0,1 |
| Пределы измерений переменного электрического напряжения, В | от 240-8 до 3 |
| Пределы допускаемой относительной погрешности измерения переменного электрического напряжения, дБ: - в диапазоне частот от 0,1 до 100 кГц включ. - в диапазоне частот св. 100 до 150 кГц | ±0,5 ±1,0 |
| Динамический диапазон измерений, дБ, не менее | 120 |
| Диапазон частот встроенного генератора, Гц | от 100 до 20000 |
| Пределы допускаемой относительной погрешности установки частоты встроенного генератора, % | ±Е10-3 |
| Максимальная выходная мощность встроенного генератора, мВт, не менее | 15 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, ч, не менее | 0,5 |
| Масса, кг, не более | 2,5 |
| Габаритные размеры, мм, не более: | |
| - ширина | 110 |
| - высота | 41 |
| - длина | 270 |
| Напряжение питания, В | от 11,5 до 12,5 |
П Продолжение таблицы 3
| Наименование характеристики | Значение |
| Сила тока потребления, А, не более | 0,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре +25 °С), %, не более - атмосферное давление, кПа | от +15 до +25 80 от 86,0 до 106,7 |
наносится офсетным способом (или в виде голографической наклейки) на верхнюю панель корпуса анализатора и типографическим способом на титульный лист паспорта.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количес тво, шт./экз. |
| Анализатор спектра в составе: | «СК-4 НОВО АСП-100» | |
| Блок анализатора Блок питания Кабель USB-A 3.0 - USB-B 3.0 Кабель несимметричный «Вилка XLR-3 - Вилка BNC» Кабель симметричный «Вилка XLR-3 - Крокодилы» Тройник «Вилка BNC - Розетка BNC - Розетка BNC» Переходник «Розетка BNC - Розетка BNC» Нагрузка согласованная «Вилка BNC - Нагрузка 50 Ом» | НДАЕ.468166.010 НДАЕ.436734.007 - НДАЕ.685621.034 НДАЕ.685671.008 - - - | 1 |
| 1 | ||
| 1 | ||
| 2 | ||
| 2 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| Транспортная упаковка | НДАЕ.323378.033 | 1 |
| ПО на оптическом или электронном носителе | RU.НДАЕ.00021-01 | 1 |
| Паспорт | НДАЕ.411168.014ПС | 1 |
| Руководство по эксплуатации | НДАЕ.11168.014РЭ | 1 |
приведены разделе 2 «Использование по назначению» документа НДАЕ.411168.014РЭ «Анализаторы спектра СК4 НОВО АСП-100. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2П09 Гц»;
Технические условия. «НДАЕ.411168.014ТУ Анализатор спектра СК4 НОВО АСП-100».
