| Номер в госреестре | 94641-25 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | SES |
| Изготовитель | "SiChuan Syens Instrument Co., LTD.", КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 14.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы SES (далее - анализаторы) предназначены для измерений содержания углерода и серы в металлах и сплавах, рудах и концентратах, материалах из редкоземельных элементов и полупроводниковых материалах, керамики, цемента и в других неорганических веществах.
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи или высокотемпературной трубчатой печи сопротивления в потоке кислорода и в дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.
Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из системы сгорания, инфракрасной системы обнаружения, компьютерной системы и электронных весов.
Навеска анализируемого образца с модификатором (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь или высокотемпературную трубчатую печь сопротивления и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода и диоксида серы. Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на персональный компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения
После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Анализаторы выпускаются в 16 моделях: SES-702, SES-706, SES-802, SES-902, SES-902T, SES-902C, SES-902S, SES-902F, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902Z, SES-902Y, SES-906, SES-906C, отличающихся конструкцией, метрологическими и техническими характеристиками. Анализаторы моделей SES-702, SES-706 оснащены высокотемпературной трубчатой печью сопротивления, анализаторы моделей SES-802, SES-902, SES-902T, SES-902C, SES-902S, SES-902F, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902Z, SES-902Y, SES-906, SES-906C - высокочастотной индукционной печью. Анализаторы моделей SES-902Z и SES-902Y имеют отдельно стоящий модуль высокотемпературной трубчатой печи сопротивления. Анализаторы всех моделей имеют два отдельных детектора для одновременного определения высокого (H) и низкого (L) содержания углерода и серы. По желанию заказчика возможен заказ анализаторов с любым набором детекторов.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализатора представлен на рисунке 1. Место нанесения серийного номера на анализатор представлено на рисунке 2.
анализаторы моделей SES-702, SES-706
анализаторы модели SES-802
анализаторы моделей
SES-902, SES-902S, SES-902T, SES-902C, SES-902F, SES-902TC, SES-902TS, SES-902TCS, SES-902CS
анализаторы моделей SES-902Z, SES-902Y
анализаторы моделей SES-906, SES-906C

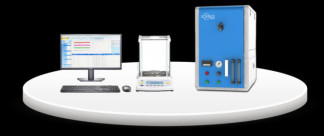

Рисунок 1 - Общий вид анализаторов углерода и серы SES
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на анализаторы углерода и серы SES
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HCS-900 |
| Номер версии (идентификационный номер) ПО1) | 4.х |
| Цифровой идентификатор ПО | - |
| 1) х - метрологически незначимая часть ПО, которая может меняться от 00 до 99 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для моделей | ||||
| SES-702, SES-706 | SES-802 | SES-902, SES-902S, SES-902T, SES-902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F | SES-902Z, SES-902Y | SES-906, SES-906C | |
| Диапазон измерений массы углерода, мг: - для детектора L - для детектора H | от 0,001 до 5 от 1 до 50 | от 0,001 до 5 от 1 до 50 | от 0,001 до 5 от 1 до 50 | от 0,001 до 5 от 1 до 50 | от 0,001 до 5 от 1 до 50 |
| Наименование характеристики | Значение для моделей | ||||
| SES-702, SES-706 | SES-802 | SES-902, SES-902S, SES-902T, SES-902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F | SES-902Z, SES-902Y | SES-906, SES-906C | |
| Диапазон измерений массы серы, мг: - для детектора L | от 0,001 до 5 | от 0,001 до 5 | от 0,001 до 5 | от 0,001 до 5 | от 0,001 до 5 |
| - для детектора H | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала для углерода, %, в поддиапазонах измерений: - от 0,001 до 0,01 мг включ. | 6 | 6 | 6 | 6 | 8 |
| - св. 0,01 до 0,1 мг включ. | 4 | 4 | 4 | 4 | 6 |
| - св. 0,1 до 1 мг включ. | 3 | 3 | 3 | 3 | 4 |
| - св. 1 до 5 мг включ. | 2 | 2 | 2 | 2 | 3 |
| - св. 5 до 50 мг | 2 | 2 | 2 | 2 | 2 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала для серы, %, в поддиапазонах измерений: - от 0,001 до 0,01 мг включ. | 10 | 10 | 8 | 8 | 12 |
| - св. 0,01 до 0,1 мг включ. | 8 | 8 | 6 | 6 | 8 |
| - св. 0,1 до 1 мг включ. | 6 | 6 | 5 | 5 | 6 |
| - св. 1 до 5 мг включ. | 4 | 4 | 4 | 4 | 4 |
| - св. 5 до 50 мг | 3 | 3 | 3 | 3 | 2 |
| Чувствительность для углерода, у.е./г, не менее: - для детектора L1) | 60 | 80 | 70 | 70 | 80 |
| - для детектора H2) | 30 | 30 | 40 | 40 | 40 |
| Чувствительность для серы, у.е./г, не менее: - для детектора L1) | 50 | 50 | 60 | 60 | 60 |
| - для детектора H2) | 20 | 20 | 30 | 30 | 30 |
| Предел обнаружения3), млн-1: - углерода | 0,5 | 0,5 | 0,2 | 0,2 | 0,1 |
| - серы | 2 | 2 | 1 | 1 | 0,5 |
1) Установлено в диапазоне массовой доли элементов от 0,001 до 0,01 %.
2) Установлено в диапазоне массовой доли элементов от 1 до 5 %.
3) Установлено при номинальной массе навески 1 г для детектора, предназначенного для определения низкого содержания элементов.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для моделей | ||||
| SES-702, SES-706 | SES-802 | SES-902, SES-902S, SES-902T, SES-902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F | SES-902Z, SES-902Y | SES-906, SES-906C | |
| Диапазон показаний массовой доли 1), %: - углерода - серы | от 0,0001 до 99,9 от 0,0001 до 99,9 | от 0,0001 до 60 от 0,0001 до 60 | от 0,0001 до 50 от 0,0001 до 50 | от 0,0001 до 99,9 от 0,0001 до 99,9 | от 0,0001 до 60 от 0,0001 до 60 |
| Габаритные размеры2), мм, не более: - длина - ширина - высота | 500 800 740 | 550 720 870 | 600 710 870 | 600 (500) 710 (800) 870 (740) | 610 710 870 |
| Масса, кг, не более | 120 | 120 | 120 | 200 | 120 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 | ||||
| Условия эксплуатации: - температура окружающего воздуха, ° С - относительная влажность воздуха, %, не более | от +15 до +30 70 | ||||
1) Нижняя точка диапазона приведена для массы навески 1000 мг, верхняя точка диапазона - при варьировании массы навески от 100 до 50 мг. Диапазон показаний массовой доли элементов действителен при наличии обоих детекторов - для определения высокого (H) и низкого (L) содержания углерода и серы.
2) В скобках указаны значения для модуля высокотемпературной трубчатой печи сопротивления.
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Анализатор углерода и серы | SES | 1 шт. |
| 2 Персональный компьютер | - | 1 шт. |
| 3 Программное обеспечение | - | 1 шт. |
| 4 Руководство по эксплуатации | - | 1 экз. |
| 5 Паспорт | - | 1 экз. |
| 6 Методика поверки | - | 1 экз. |
приведены в главе 6.2 «Анализ образцов» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «Si('huan Syens instrument Co., LTD.», КНР.
