| Номер в госреестре | 94653-25 |
| Наименование СИ | Дозаторы весовые автоматические дискретного действия |
| Обозначение типа СИ | СФБ.245 |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг"), г. Казань |
| Год регистрации | 2025 |
| Срок свидетельства | 14.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые автоматические дискретного действия СФБ.245 (далее - дозаторы) предназначены для автоматического дозирования материалов.
Принцип действия дозаторов основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы дозируемого материала и выводом результата дозирования на устройство индикации.
Конструктивно дозатор состоит металлический основы-рамы, на которой закреплены: шкаф управления, весовая рамка с патрубком подачи материала и креплением для мешка, каретка, двигатель привода каретки, приводной узел.
Дозаторы изготавливаются в исполнениях СФБ.245-0,5-2 и СФБ.245-1-2, отличающиеся метрологическими характеристиками.
В качестве датчиков используются датчики весоизмерительные тензорезисторные H3 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 55371-13), производитель Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай.
Шкаф управления состоит из программируемого контроллера, управляющего всеми алгоритмами работы, вторичного дисплея, органов управления, частотного преобразователя, системы защиты электрических цепей.
На дозаторы (шкаф управления и рама) наносится маркировка с информацией об изготовителе, наименовании, заводском номере, метрологических характеристиках, дате изготовления. Заводской номер в виде цифрового кода наносится методом гравировки. Общий вид дозаторов, места нанесения маркировки и знака утверждения типа представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

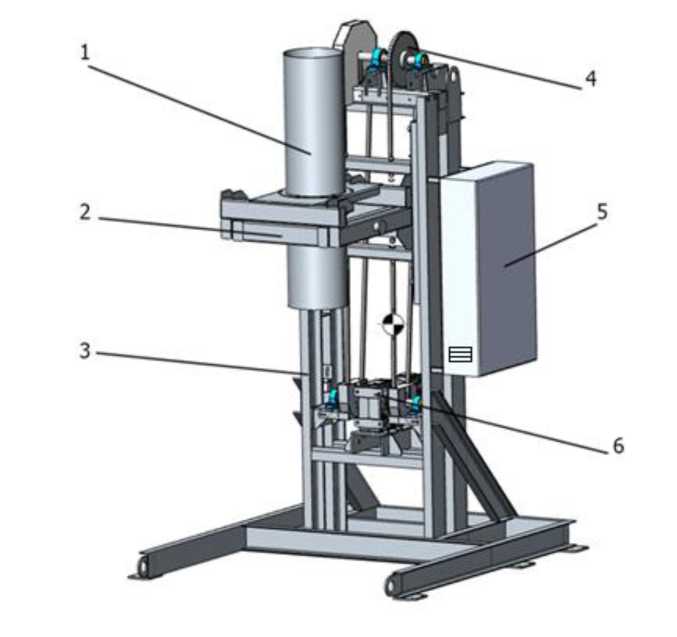

а) Общий вид
1 - весовая рамка с патрубком подачи материала;
2 - каретка;
3 - рама-основа;
4 - приводной узел;
5 - шкаф управления;
6 - двигатель привода каретки.

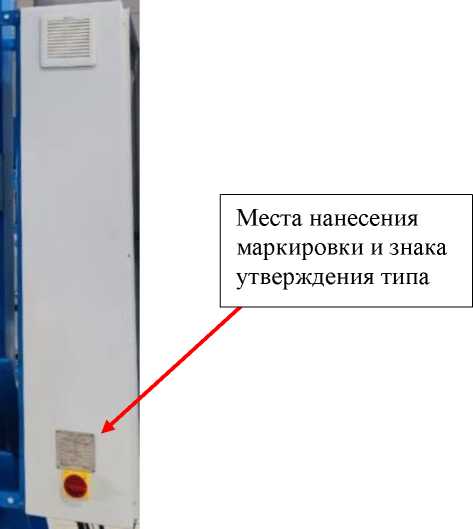

б) Шкаф управления
Рисунок 1 - Общий вид дозаторов, места нанесения маркировки и знака утверждения типа
Программное обеспечение (далее - ПО) дозаторов является встроенным и метрологически значимым.
Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля, а также пломбируется доступ к технологическому разъему программируемого контроллера.
Идентификационные данные ПО отображаются на дисплее программируемого контроллера и доступны для просмотра при включении дозатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | CoDeSys, | OWEN Logic | TIA Portal |
| Номер версии (идентификационный номер) ПО | не ниже 2.3.х.х | не ниже 2.6.х | V14 SP1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - | - |
| где х - метрологически не значимая часть | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для | |
| СФБ.245-0,5-2 | СФБ.245-1-2 | |
| Наибольший предел взвешивания, кг | 2000 | 2000 |
| Наименьший предел взвешивания, кг | 500 | 1000 |
| Пределы допускаемой приведенной к верхнему пределу взвешивания погрешности измерений, % | ±0,5 | ±0,5 |
| Цена деления шкалы, (d), кг | 0,5 | 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение, В - частота, Гц | 380±10% 50±1 |
| Потребляемая мощность, кВ^А, не более | 10 |
| Габаритные размеры (ШхДхВ), мм, не более | 3650x4250x5650 |
| Масса, кг, не более | 1900 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до 40 80 |
Таблица 4 - Показатели надежности
| Средняя наработка на отказ, ч | 15000 |
| Срок службы, лет | 8 |
наносится методом наклейки на шкаф управления дозатора и на титульный лист эксплуатационной документации типографским.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./ экз. |
| Дозатор в сборе | СФБ.245 | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в п.1.3 «Устройство и работа составных частей изделия» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.92.40-024-15920232-2024 «Дозаторы весовые автоматические дискретного действия СФБ.245 Технические условия»
