| Номер в госреестре | 94667-25 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | ALTUS Nexto |
| Изготовитель | Altus Sistemas de Automação S.A., Бразилия |
| Год регистрации | 2025 |
| Срок свидетельства | 19.02.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические ALTUS Nexto (далее по тексту -контроллеры) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения (включая преобразования сигналов от термоэлектрических преобразователей (ТП) в значения температуры по ГОСТ 8.585-2001), электрического сопротивления постоянного тока (включая преобразования сигналов от термопреобразователей сопротивления (ТС) в значения температуры по ГОСТ 6651-2009), а также воспроизведения силы постоянного электрического тока и постоянного электрического напряжения.
Контроллеры предназначены для управления процессом во всех диспетчерских приложениях, для управления производством, передачей и распределением электроэнергии в таких системах, как гидроэлектростанции (ГЭС) и электроподстанции. Контроллеры могут быть использованы в химической, нефтедобывающей, нефтеперерабатывающей, горнорудной, металлургической, и других отраслях промышленности.
Принцип действия контроллеров заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в модуль центрального процессора, обработке цифрового кода, и выдаче управляющего воздействия через модули вывода посредством цифроаналогового преобразования (ЦАП) заданного кода в выходные электрические сигналы для передачи информационных и управляющих сигналов контроллеров.
Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
В общем случае контроллеры состоят из модуля центрального процессора NX3010 или NX3030, коммуникационных модулей, модулей питания NX8000 и модулей ввода/вывода: модулей ввода аналоговых сигналов NX6000, NX6010, NX6014, NX6020 на 8 измерительных каналов (ИК), модулей вывода аналоговых сигналов NX6100 на 4 ИК, размещаемых в специализированных локальных и разнесенных стойках.
Стойки представляют собой специальный алюминиевый корпус на 8, 12, 16, или 24 слота с монтажным цоколем для подключения всех модулей. Стойки имеют возможность крепления в шкафы и имеют высокий уровень защиты к электромагнитным помехам и электростатическому разряду (при выполнении всех требований по заземлению на этапе монтажа).
Локальная стойка состоит из модуля центрального процессора, модуля питания, модулей ввода/вывода и коммуникационных модулей. Разнесённые стойки состоят из модуля питания, модулей ввода/вывода и коммуникационных модулей.
Для локальной стойки используется современная высокоскоростная шина Ethernet 100 Мбит/с в режиме реального времени. Поскольку локальная стоечная шина основана на Ethernet, ее можно легко расширить для удаленных стоек с помощью стандартных кабелей Ethernet (до 100 м) и модулей расширения шины. Эти устройства преобразуют внутренние сигналы в стандартные для Ethernet 100BASE-TX. Расширение шины может быть использовано для резервирования и построения высоконадёжной системы.
На каждую стойку можно установить до 24 модулей, а адресация системы поддеривает до 25 стоек.
Модуль центрального процессора отвечает за выполнение всех логических и управляющих функций. Базовый цикл модуля центрального процессора состоит из чтения входных данных, запуска алгоритмов и логики приложений, записи выходных данных и осуществления связи с системой управления и промышленной сетью.
Модуль питания обеспечивает питание модулей, установленных на стойке. Каждая стойка должна иметь свой собственный модуль питания.
Модули ввода/вывода устанавливаются на профильную шину приёма/передачи различных типов полевых сигналов к модулю центрального процессора.
Модули Nexto поддерживают горячую замену, их можно демонтировать из стойки без остановки контроллеров или отключения питания.
Интерфейсы промышленной сети являются ведущими узлами и обеспечивают доступ к удаленным модулям или другому оборудованию, использующему основные промышленные протоколы, такие как PROFIBUS-DP, MODBUS и другие. Интерфейсные модули подключаются к локальным стойкам и используют два слота модулей ввода/вывода.
Заводской номер контроллеров в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку модуля центрального процессора типографским способом.
Идентификационные номера функциональных модулей в составе контроллеров наносятся на идентификационную табличку функциональных модулей, размещаемой на боковой стороне функциональных модулей.
Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.
Пломбирование контроллеров не предусмотрено.
Общий вид контроллеров и функциональных модулей ввода/вывода представлен на рисунках 1 и 2.
Общий вид модулей центрального процессора с указанием мест нанесения знака утверждения типа и заводского номера контроллеров представлен на рисунке 3.

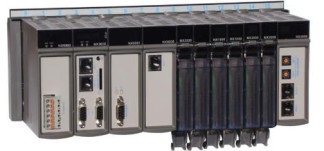

Рисунок 1 - Общий вид контроллеров.
Место нанесения идентификационной таблички модулей ввода/вывода
а) NX6000
б) NX6010 в) NX6014
г) NX6020 д) NX6100
Рисунок 2 - Общий вид модулей ввода/вывода
а) NX3010
Место нанесения нанесения знака утверждения типа и заводского номера контроллеров
б) NX3030
Рисунок 3 - Общий вид модулей центрального процессора с указанием места нанесения знака утверждения типа и заводского номера контроллеров.
Программное обеспечение контроллеров разделяется на встроенное программное обеспечение (далее по тексту - ВПО) и внешнее программное обеспечение (далее по тексту -внешнее ПО), устанавливаемое на персональный компьютер.
ВПО является метрологически значимым, встроено в контроллеры и хранится в их энергонезависимой памяти. ВПО контроллеров устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО «MasterTool IEC XE», устанавливаемое на персональный компьютер, позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом виде, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю). Метрологически значимая часть внешнего ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.
Уровень защиты ВПО и внешнего ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики контроллеров оцениваются с учетом влияния ПО. Идентификационные данные ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части внешнего ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | unmsp_math.dll | libunmsp_math.so |
| Номер версии (идентификационный номер ПО), не ниже | 1.16.1 | 1.16.1 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Модуль | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой (основной) погрешности, Y - приведённой, % от диапазона измерений, Д - абсолютной | Пределы допускаемой дополнительной приведенной погрешности, % | |
| на входе | на выходе | |||
| 1 | 2 | 3 | 4 | 5 |
| NX6000 | от 0 до 20 мА | 16 бит | у: ±0,1 % | ±0,005 |
| от -10 до 10 В | 16 бит | у: ±0,1 % | ±0,005 | |
| NX6010 | ТП тип J: от -210 до +1200 °C | 16 бит | Y: ±0,1 % | ±0,001 |
| ТП тип К: от -250 до -200 °C | 16 бит | Y: ±0,22 % | ±0,001 | |
| ТП тип К: от -200 до +1372 °C | 16 бит | Y: ±0,1 % | ±0,001 | |
| ТП тип B: от +250 до +500 °C | 16 бит | Y: ±0,45 % | ±0,001 | |
| ТП тип B: от +500 до +1050 °C | 16 бит | Y: ±0,22 % | ±0,001 | |
| ТП тип B: от +1050 до +1800 °C | 16 бит | Y: ±0,12 % | ±0,001 | |
| ТП тип E: от -230 до +1000 °C | 16 бит | Y: ±0,15 % | ±0,001 | |
| ТП тип T: от -220 до -180 °C | 16 бит | Y: ±0,45 % | ±0,001 | |
| ТП тип T: от -180 до +400 °C | 16 бит | Y: ±0,25 % | ±0,001 | |
| ТП тип R: от -50 до 0 °C | 16 бит | Y: ±0,3 % | ±0,001 | |
| ТП тип R: от 0 до +200 °C | 16 бит | Y: ±0,14 % | ±0,001 | |
| ТП тип R: от +200 до +1768 °C | 16 бит | Y: ±0,08 % | ±0,001 | |
| ТП тип S: от -50 до 0 °C | 16 бит | Y: ±0,3 % | ±0,001 | |
| ТП тип S: от 0 до +200 °C | 16 бит | Y: ±0,14 % | ±0,001 | |
| ТП тип S: от +200 до +1768 °C | 16 бит | Y: ±0,08 % | ±0,001 | |
| ТП тип N: от -250 до -200 °C | 16 бит | Y: ±0,3 % | ±0,001 | |
| ТП тип N: от -200 до -150 °C | 16 бит | Y: ±0,15 % | ±0,001 | |
| ТП тип N: от -150 до +1300 °C | 16 бит | Y: ±0,08 % | ±0,001 | |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| NX6020 | от 0 до 400 Ом | 16 бит | у: ±0,3 % | - |
| от 0 до 4000 Ом | 16 бит | у: ±0,3 % | - | |
| от 0 до 10000 Ом | 16 бит | Y: ±0,5 % | - | |
| ТС Pt100 (а=0,00385 °C-1) от -200 C до +850 C | 16 бит | Д: ±3 C | - | |
| ТС Pt200 (а=0,00385 C-1) от -200 C до +850 C | 16 бит | Д: ±3 C | - | |
| ТС Pt500 (а=0,00385 C-1) от -200 C до +850 C | 16 бит | Д: ±3 C | - | |
| ТС Pt1000 (а=0,00385 C-1) от -200 C до +850 C | 16 бит | Д: ±3 C | - | |
| ТС Ni100 (а=0,00617 C-1) от -60 C до +250 C | 16 бит | Д: ±2 C | - | |
| ТС Ni120 (а=0,00617 C-1) от -60 C до +250 C | 16 бит | Д: ±2 C | - | |
| ТС Ni200 (а=0,00617 C-1) от -60 C до +250 C | 16 бит | Д: ±2 C | - | |
| ТС Ni500 (а=0,00617 C-1) от -60 C до +250 C | 16 бит | Д: ±2 C | - | |
| ТС Ni1000 (а=0,00428 C-1) от -60 C до +250 C | 16 бит | Д: ±2 C | - | |
| ТС Cu 10 (а=0,00617 C-1) от -180 C до +200 C | 16 бит | Д: ±4,5 C | - | |
| NX6014 | от 0 до 20 мА | 16 бит | Y: ±0,1 % | ±0,001 |
| NX6100 | 12 бит | от 0 до 20 мА | Y: ±0,1 % | ±0,005 |
| 12 бит | от -10 до 10 В | Y: ±0,1 % | ±0,005 |
Примечания:
1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.
2. Дополнительная погрешность вызвана изменением температуры окружающей среды в пределах рабочих условий измерений от 0 C до +60 C на каждый 1 C от нормальной (+20 ± 5) C.
3. Пределы допускаемой погрешности преобразования сигналов ТП представлены без учета погрешности преобразования температуры холодного спая.
4. Основная и дополнительная погрешности суммируются алгебраически.
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 19,2 до 30 |
| Потребляемая мощность, Вт, не более | 200 |
| Габаритные размеры (ШиринахДлинахВысота), мм, не более - модуля центрального процессора - модулей ввода/вывода | 115,30x114,63x36,00 117,46x114,62x18,00 |
| Масса, кг, не более - модуля центрального процессора - модулей ввода/вывода | 0,9 0,2 |
Продолжение таблицы 3
| 1 | 2 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа | от 0 до +60 от 10 до 96 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочную табличку модуля центрального процессора типографским способом согласно схеме, указанной на рисунке 3 и на титульный лист паспорта и руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый логический ALTUS Nexto | - | 1 шт. |
| Паспорт | CR114000 | 1 экз. |
| Руководство по эксплуатации | MU214600 | 1 экз. |
| Программное обеспечение | MasterTool IEC XE | 1 экз. |
| Примечание - Паспорт и руководство по эксплуатации поставляются в электронном виде. | ||
приведены в разделе 1 «Введение» в разделе «Основные характеристики» руководства по эксплуатации MU214600.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Контроллеры программируемые логические ALTUS Nexto. Стандарт предприятия.
