| Номер в госреестре | 94675-25 |
| Наименование СИ | Серверы синхронизации времени ПЭИ |
| Обозначение типа СИ | ССВ-1Г |
| Изготовитель | Общество с ограниченной ответственностью "КОМСЕТ-сервис" (ООО "КОМСЕТ-сервис"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 19.02.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Серверы синхронизации времени ПЭИ ССВ-1Г (далее - ССВ) предназначены для формирования высокостабильных по частоте эталонных сигналов 1 Гц, 5 и 10 МГц, а также импульсных сигналов 2,048 МГц, корректируемых по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) и/или внешних модулей; формирования сигналов точного времени для синхронизации времени различного сетевого оборудования.
Принцип действия ССВ основан на сравнении сигнала от текущего источника синхронизации с частотой внутреннего опорного генератора (далее - ОГ), подстройке частоты ОГ, хранении и формировании шкалы времени по информации от ГНСС и/или внешних модулей, выдаче сигналов частоты и времени, в том числе при использовании протокола PTP v2 (IEEE Std 1588-2008).
ССВ имеют следующие опции, которые отличаются метрологическими характеристиками:
- 010 (с кварцевым термостатированным генератором версия 1);
- 020 (с кварцевым термостатированным генератором версия 2);
- 030 (с рубидиевым генератором версия 1);
- 040 (с рубидиевым генератором версия 2).
Конструктивно ССВ выполняются в виде блока в металлическом корпусе двух цветов (серый и черный), разных по высоте (исполнение корпуса 1U и исполнение корпуса 1,5U) с элементами крепления для установки в 19-дюймовые телекоммуникационные стойки.
Снаружи корпуса расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы, дисплей, клавиши управления.
ССВ может содержать следующие модули:
- модуль MLAN;
- модуль MLANP;
- модуль MGLAN;
- модуль MPPS;
- модуль M10M;
- модуль MCOMB;
- модуль MSYNC 120;
- модуль MSYNC 75;
- модуль МТП;
- модуль MIRIG;
- модуль M422;
- модуль MWEB;
- модуль MGNSS.
ССВ не имеют узлов регулировки, способных повлиять на измерительную информацию.
Нанесение знака поверки на ССВ не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в виде цифрового обозначения на наклейке на нижнюю панель сервера синхронизации времени ПЭИ ССВ-1Г.
Внешний вид ССВ с указанием мест пломбирования и нанесения знака утверждения типа и заводского номера приведен на рисунках 1, 2, 3.

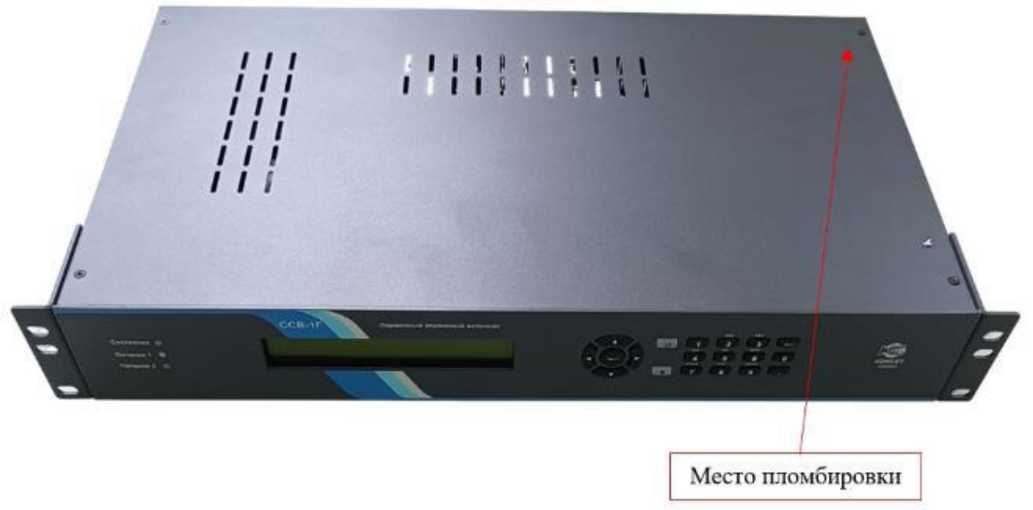

Рисунок 1 - Внешний вид сервера синхронизации времени ПЭИ ССВ-1Г и место пломбировки

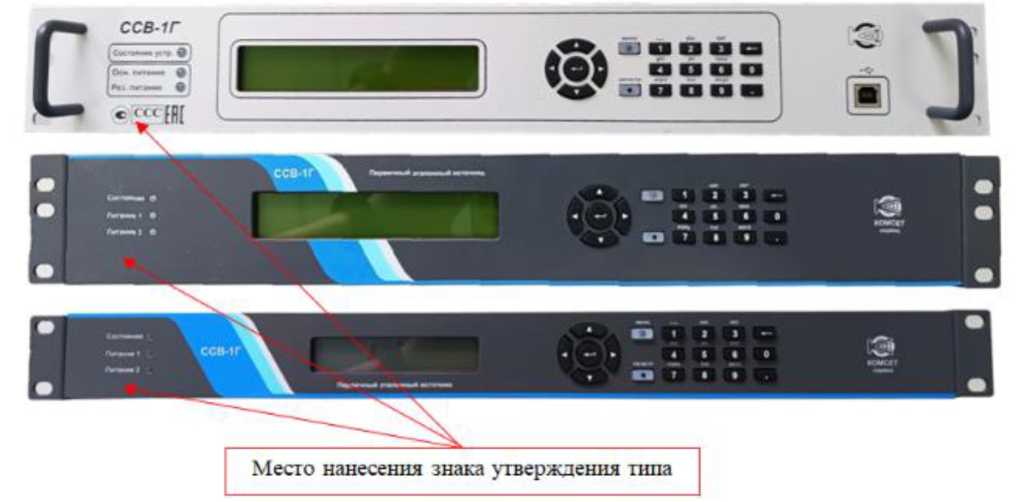

Рисунок 2 - Передняя панель сервера синхронизации времени ПЭИ ССВ-1Г

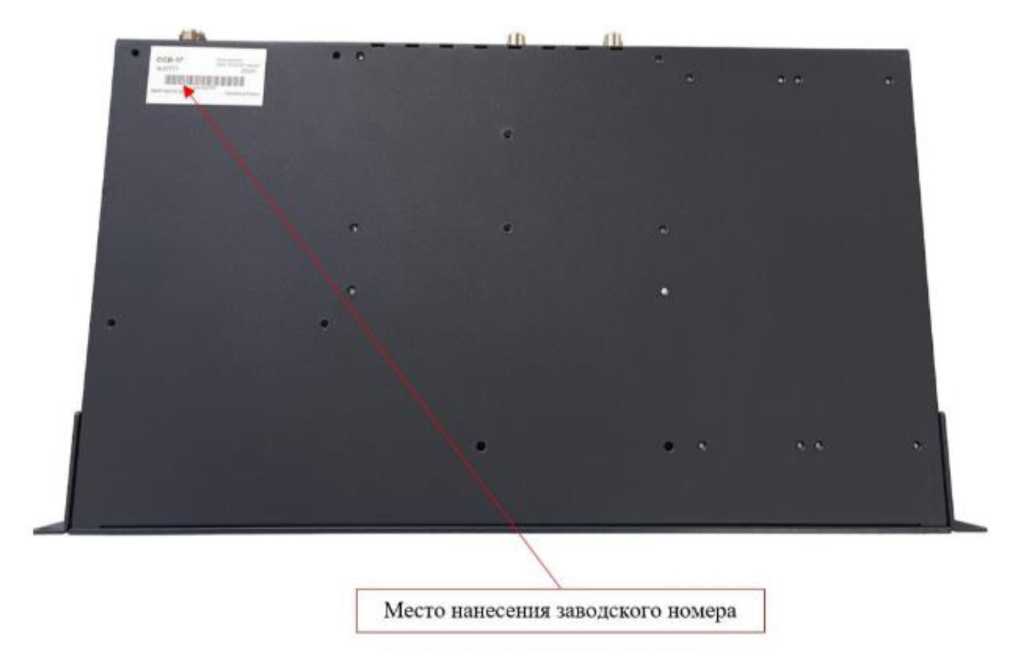

Рисунок 3 - Нижняя панель корпуса сервера синхронизации времени ПЭИ ССВ-1Г
Программное обеспечение (далее - ПО) встроенное, с управляющими функциями.
Конструкция ССВ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям ССВ, включая процессор, защищен конструкцией и пломбой. Модификация ПО возможна только на предприятии изготовителе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО ССВ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Server SSV |
| Номер версии (идентификационный номер) ПО | не ниже З.ХХХ.ХХХ.ХХХ |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
| Примечание - ХХХ - номер версии метрологически незначимой части встроенного ПО, «ХХХ» может принимать целые значения в диапазоне от 0 до 999. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения частоты выходных сигналов, Гц | 1,0; 2,048406; 5М06; 1М07 |
| Амплитуда выходного импульсного сигнала частотой 1 Гц на нагрузке 50 Ом, В | от 3 до 5 |
| Амплитуда выходных сигналов частотой 5 и 10 МГц на нагрузке 50 Ом, В | 1,4 ± 0,2 |
| Амплитуда выходных сигналов 2,048 МГц на нагрузке, В: - 75 Ом - 120 Ом | от 0,75 до 1,5 от 1,0 до 1,9 |
| Пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС | ±5Д10-11 |
| Пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1 Гц к шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС, нс | ±100 |
| Пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1 Гц к сигналам внешней синхронизации 1PPS, нс | ±100 |
| Предел допускаемого среднего квадратического относительного отклонения случайной составляющей погрешности измерений частоты выходного сигнала на интервале времени измерения 100 с в режиме непрерывной синхронизации, не более: - опция 010 - опция 020 - опция 030 - опция 040 | 5,0М0-11 1,0М0-11 2,0М0-11 4,0М0-12 |
| Пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1 Гц к шкале времени UTC(SU) в режиме автономного функционирования за сутки, мкс: - опция 010 - опция 020 - опция 030 - опция 040 | ±10 ±5 ±5 ±1 |
| Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet, мкс | ±10 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение постоянного тока, В - напряжение переменного тока частотой (50±2,5) Гц, В - напряжение постоянного тока, В | от 18 до 36 от 36 до 72 от 100 до 270 от 113 до 370 |
| Габаритные размеры (длинахширинахвысота), мм, не более: в исполнении 1U в исполнении 1,5U | 480x263x45 480x263x65 |
| Масса, кг, не более: в исполнении 1U в исполнении 1,5U | 4 6 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +40 90 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч, не менее | 108000 |
наносится на лицевую панель ССВ в виде наклеиваемой этикетки в месте, указанном на рисунке 2, и/или на руководство по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Серверы синхронизации времени ПЭИ | ССВ-1Г | 1 шт. |
| Комплект монтажный в 19-дюймовую стойку | - | 1 шт. |
| Антенна ГНСС * | Антенна ГНСС | 1 шт. |
| Антенный кабель с разъемами * | - | 1 шт. |
| Модуль* | MLAN | 1 шт. |
| Модуль* | MLANP | 1 шт. |
| Модуль* | MGLAN | 1 шт. |
| Модуль* | MPPS | 1 шт. |
| Модуль* | М10М | 1 шт. |
| Модуль* | мсомв | 1 шт. |
Продолжение таблицы 5
| 1 | 2 | 3 |
| Модуль* | MSYNC 120 | 1 шт. |
| Модуль* | MSYNC 75 | 1 шт. |
| Модуль* | МТП | 1 шт. |
| Модуль* | MIRIG | 1 шт. |
| Модуль* | М422 | 1 шт. |
| Модуль* | MWEB | 1 шт. |
| Модуль* | MGNSS | 1 шт. |
| Руководство пользователя | ЛЖАР.468150.004-01 РП | 1 экз. |
| Руководство по эксплуатации | ЛЖАР.468150.004 РЭ | 1 экз. |
| Паспорт | ЛЖАР.468150.004 ПС | 1 экз. |
| * поставляется по запросу. Состав и тип уточняется при заказе. | ||
приведены в разделе 2.7 «Работа с устройством» руководства по эксплуатации ЛЖАР.468150.004 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении
государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Технические условия ЛЖАР.468150.004 ТУ - 2012 «Сервер синхронизации времени ПЭИ ССВ-1Г».
