| Номер в госреестре | 94694-25 |
| Наименование СИ | Аттенюаторы шаговые |
| Обозначение типа СИ | InfosteraLuna SMA |
| Изготовитель | Общество с ограниченной ответственностью "Инфостера" (ООО "Инфостера"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 20.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы шаговые InfosteraLuna SMA (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Принцип действия аттенюаторов основан на нормированном ослаблении сигналов с помощью Т-образных звеньев затухания с фиксированными ослаблениями, подключение которых к линии передачи производится с помощью механических кулачковых переключателей.
Конструктивно аттенюаторы выполнены в виде настольных приборов. Переключение соединенных последовательно звеньев затухания производится прецизионными контактами. Аттенюаторы имеют две модификации InfosteraLuna SMA-18-11-1 и InfosteraLuna SMA-18-110-10. Вносимое в линию передачи ослабление регулируется ступенями по 1 дБ (InfosteraLuna SMA-18-11-1) или по 10 дБ (InfosteraLuna SMA-18-110-10).
Вход и выход аттенюаторов - коаксиальный.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, размещённый на лицевой панели аттенюатора.

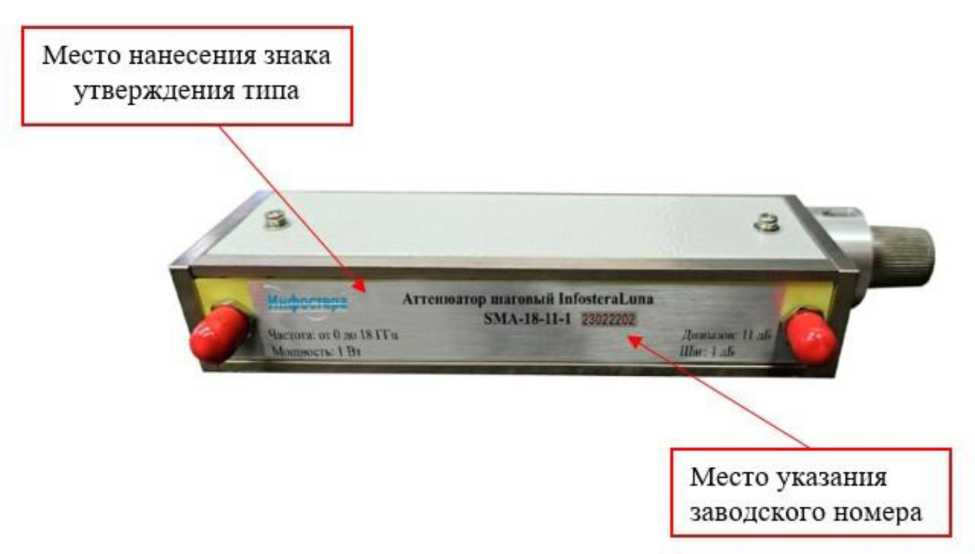

Общий вид аттенюаторов представлен на рисунке 1.
Аиснюжгор 1ы1опый InfoMcraLuni SMA-1V-1M 23522202
Место нанесения знака утверждения типа
Место указания заводского номера
Рисунок 1 - Общий вид аттенюатора InfosteraLuna SMA с местами нанесения знака утверждения типа и заводского номера
Пломбирование аттенюаторов InfosteraLuna SMA не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||
| InfosteraLuna SMA-18-11-1 | InfosteraLuna SMA-18-110-10 | |||||
| Диапазон частот, ГГ ц | от 0 до 18 | от 0 до 18 | ||||
| Значение ослабления, дБ | от 0 до 11 | от 0 до 110 | ||||
| Шаг ослабления, дБ | 1 | 10 | ||||
| Максимальный КСВН, не более от 0 до 4 ГГц включ. св. 4 до 12,4 ГГц включ. св. 12,4 до 18 ГГц | 1,50 1,60 1,75 | 1,50 1,60 1,75 | ||||
| Вносимые потери, дБ | <2,2 | <2,2 | ||||
| Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификации, дБ | ||||||
| Установленное значение ослабления, дБ | InfosteraLuna SMA-18-11-1 | InfosteraLuna SMA-18-110-10 | ||||
| от 0 до 12,4 ГГц включ. | св. 12,4 до 18 ГГц | от 0 до 12,4 ГГц включ. | св. 12,4 до 18 ГГц | |||
| 1 | ±0,4 | ±0,8 | - | - | ||
| 2 | ±0,4 | ±0,8 | - | - | ||
| 3 | ±0,5 | ±0,8 | - | - | ||
Продолжение таблицы 1
| 4 | ±0,5 | ±0,8 | - | - |
| 5 | ±0,6 | ±0,8 | - | - |
| 6 | ±0,6 | ±0,9 | - | - |
| 7 | ±0,7 | ±0,9 | - | - |
| 8 | ±0,7 | ±0,9 | - | - |
| 9 | ±0,7 | ±0,9 | - | - |
| 10 | ±0,7 | ±1,0 | - | - |
| 11 | ±0,8 | ±1,0 | - | - |
| 10 | - | - | ±0,5 | ±0,5 |
| 20 | - | - | ±0,8 | ±0,9 |
| 30 | - | - | ±1,0 | ±1,3 |
| 40 | - | - | ±1,3 | ±1,7 |
| 50 | - | - | ±1,6 | ±2,0 |
| 60 | - | - | ±1,9 | ±2,5 |
| 70 | - | - | ±2,2 | ±2,9 |
| 80 | - | - | ±2,5 | ±3,3 |
| 90 | - | - | ±2,9 | ±3,7 |
| 100 | - | - | ±3,3 | ±4,0 |
| 110 | - | - | ±3,7 | ±4,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 141,5x57,5x22,5 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, при + 25 °C, % - атмосферное давление, кПа | от +13 до +33 от 30 до 80 от 84 до 106 |
наносится типографским способом на шильдик, размещённый на лицевой панели аттенюатора в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество |
| Аттенюатор шаговый | InfosteraLuna SMA* - SMA-18-11-1 - SMA-18-110-10 | 1 шт. |
| Руководство по эксплуатации | РЭ 26.30.30.180-002-418112-2024 | 1 экз. |
| Упаковка | - | 1 шт. |
| * - модификация определяется по согласованию с Заказчиком | ||
приведены в пункте 3 «Указания по эксплуатации» руководства по эксплуатации РЭ 26.30.30.180-002-418112-2024.
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений
ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц;
ТУ 26.30.30.180-002-418112-2024 Аттенюаторы шаговые InfosteraLuna SMA.
Технические условия.
