Термометры цифровые CEM DT (далее по тексту - термометры) предназначены для измерений температуры различных сред, неагрессивных к материалу оболочки зонда термометра.
Термометры цифровые CEM DT (далее по тексту - термометры) предназначены для измерений температуры различных сред, неагрессивных к материалу оболочки зонда термометра.
| Номер в госреестре | 94695-25 |
| Наименование СИ | Термометры цифровые |
| Обозначение типа СИ | CEM DT |
| Изготовитель | "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 20.02.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термометры цифровые CEM DT (далее по тексту - термометры) предназначены для измерений температуры различных сред, неагрессивных к материалу оболочки зонда термометра.
Принцип действия термометров основан на преобразовании сигналов электрического сопротивления, поступающих в электронный блок от первичных преобразователей температуры термисторного типа, в значение измеряемой температуры, индицируемой на встроенном жидкокристаллическом дисплее (ЖКД).
Термометры состоят из первичного преобразователя температуры погружного (проникающего) типа (зонда) в оболочке из нержавеющей стали, присоединенного к вторичному измерительному прибору (ИП) со встроенной микросхемой, осуществляющей аналого-цифровое преобразование сигналов измеряемой величины. Помимо ЖКД на корпусе ИП расположены кнопки включения/выключения питания, выбора минимального/максимального значения измеренных температур, фиксации показаний и переключения единицы измерения (в зависимости от исполнения термометра).
Термометры цифровые CEM DT имеют модификации DT-130, DT-131, DT-133, DT-133A, DT-133B, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Фотографии общего вида термометров приведены на рисунках 1 и 2.
Цветовая гамма термометров может быть изменена по решению Изготовителя в одностороннем порядке.

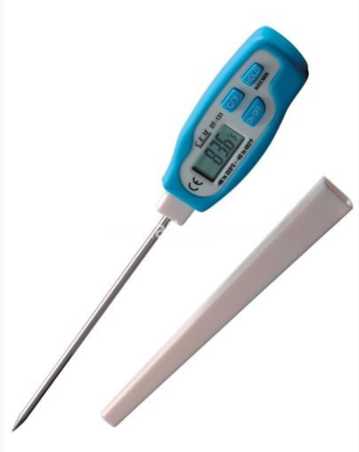

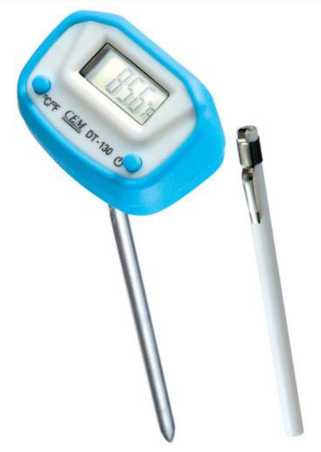

DT-130
DT-131

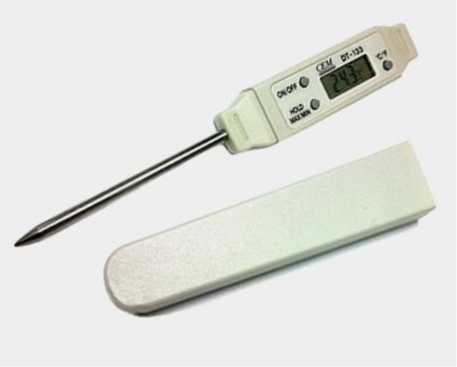

DT-133
Рисунок 1 - Общий вид термометров цифровых CEM DT

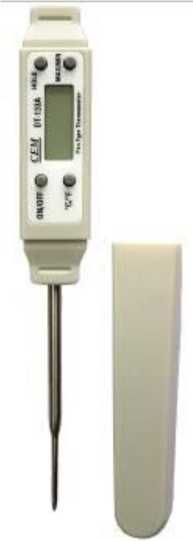

DT-133A

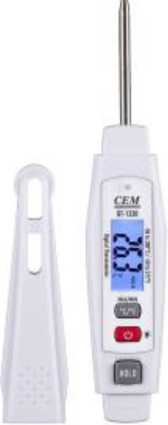

DT-133B
Рисунок 2 - Общий вид термометров цифровых CEM DT
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на корпус термометров при помощи наклейки.
Конструкция корпуса термометров не позволяет нанести знак поверки на средство измерений.
Пломбирование термометров не предусмотрено.

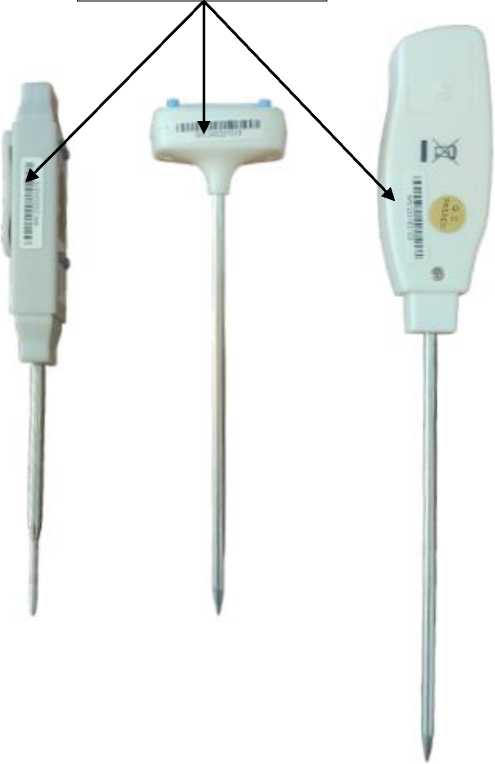

Фотографии общего вида термометров с указанием места нанесения заводского номера приведены на рисунке 3.
Места нанесения заводского номера
Рисунок 3 - Общий вид термометров с указанием мест нанесения заводского номера
Программное обеспечение (ПО) термометров состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термометра на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения отсутствуют.
Метрологические и основные технические характеристики термометров цифровых CEM DT приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C: - DT-130, DT-133, DT-133A - DT-131 - DT-133B |
от -40 до +200 от -40 до +240 от -50 до +200 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для DT-130, DT-131, DT-133, °C: - в диапазоне от -40 до +100 °С включ. |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для DT-133A, °C: - в диапазоне от -40 до -10 °С включ. - в диапазоне св. -10 до +100 °С включ. |
±2,0 ±1,0 |
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 до +200 °С (для DT-130, DT-133, DT-133A) - в диапазоне св. +100 до +240 °С (для DT-131) |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для DT-133B, °C: - в диапазоне от -50 до +150 °С включ. - в диапазоне св. +150 до +200 °С включ. |
±2,0 ±3,0 |
|
Диапазон показаний температуры, °C: - DT-133A - DT-130, DT-131, DT-133 - DT-133B |
от -40 до +200 от -40 до +240 от -50 до +300 |
|
Разрешающая способность ж/к дисплея термометра °C: - в диапазоне от +200 до +240 (+300) °C (для DT-133B) - в остальном диапазоне |
1 0,1 |
|
Напряжение питания, В: - DT-130, DT-131, DT-133, DT-133A - DT-133B |
1,5 (1 батарея LR44) 3,0 (1 батарея CR2032) |
|
Габаритные размеры датчика температуры (диаметрхдлина), мм, не более: - DT-130 - DT-131 - DT-133 - DT-133A - DT-133B |
04х117 04х118 04х67 0(от 2 до 4)х67 0(от 2 до 4)х67 |
|
Габаритные размеры электронного блока (длинахширинахглубина), мм, не более: - DT-130 - DT-131 - DT-133 - DT-133A - DT-133B |
40х28х27 86х32х17 80х20х16 80х20х16 108х30х24 |
|
Наименование характеристики |
Значение |
|
Масса, г, не более: - DT-130 |
25 |
|
- DT-131 |
45 |
|
- DT-133 |
30 |
|
- DT-133A |
30 |
|
- DT-133B |
55 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -10 до +50 |
|
- относительная влажность, %, не более |
95 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
5 |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания.
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр цифровой |
CEM DT |
1 шт. |
|
Защитный футляр для зонда |
- |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
|
Батарея: - для модификаций DT-130, DT-131, DT-133, DT-133A - для модификации DT-133B |
LR44 CR2032 |
1 шт. 1 шт. |
приведены в разделе «Порядок работы» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР.
