| Номер в госреестре | 94712-25 |
| Наименование СИ | Вискозиметры капиллярные стеклянные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД Крезол"), г. Уфа |
| Год регистрации | 2025 |
| Срок свидетельства | 21.02.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры капиллярные стеклянные (далее по тексту - вискозиметры) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей.
Принцип действия вискозиметров основан на определении времени истечения определенного объема жидкости под воздействием силы тяжести через капилляр. Кинематическая вязкость рассчитывается как произведение измеренного времени истечения на постоянную вискозиметра.
К данному типу вискозиметров капиллярных стеклянных относятся модификации ВПЖ-1, ВПЖ-2, ВПЖ-4 и ВНЖ, отличающиеся конструктивно, метрологическими и техническими характеристиками. Модификации ВПЖ-1, ВПЖ-2, ВПЖ-4 предназначены для определения вязкости прозрачных жидкостей; модификация ВНЖ - для определения вязкости непрозрачных жидкостей.
Вискозиметры модификации ВПЖ-1 представляют собой измерительный резервуар, ограниченный двумя кольцевыми метками. Измерительный резервуар переходит в капилляр и резервуар, который соединяется с изогнутой трубкой и широкой трубкой. Последняя имеет резервуар, снабженный двумя отметками, указывающими пределы наполнения вискозиметра исследуемой жидкостью. Жидкость из измерительного резервуара стекает по капилляру в резервуар, образуя у нижнего конца капилляра «висячий» уровень.
Вискозиметры модификации ВПЖ-2 представляют собой стеклянную U-образную стеклянную трубку, в узком колене которой имеются два расширения и капилляр. Внизу капилляр переходит в расширенную трубку, опущенную в резервуар. На верхнем конце широкого колена находится отводная трубка, которая служит для заполнения вискозиметра исследуемой жидкостью. Между верхним и нижним расширением и под нижним расширением нанесены кольцевые метки, служащие ограничителями рабочего объема вискозиметра. При измерении вязкости жидкость из измерительного резервуара течет по капилляру в расширение.
Вискозиметры модификации ВПЖ-4 представляют собой U-образную стеклянную трубку, в узком колене которой имеется расширение, измерительный резервуар, ограниченный сверху и снизу метками, и капилляр, заканчивающийся узкой трубкой, переходящей в расширение в нижней части широкого колена. В верхней части широкого колена находится отводная трубка, которая служит для заполнения вискозиметра исследуемой жидкостью. При измерении вязкости жидкость из измерительного резервуара течет по капилляру в расширение, находящееся внизу колена.
Вискозиметры модификации ВНЖ представляют собой U-образную стеклянную трубку, имеющую два соединенных между собой капилляром резервуара. В верхней части широкого колена находится отводная трубка для заполнения вискозиметра исследуемой жидкостью. Ниже находятся два измерительных резервуара, ограниченные верхними и нижними метками.
Нанесение знака поверки на средство измерений не предусмотрено.

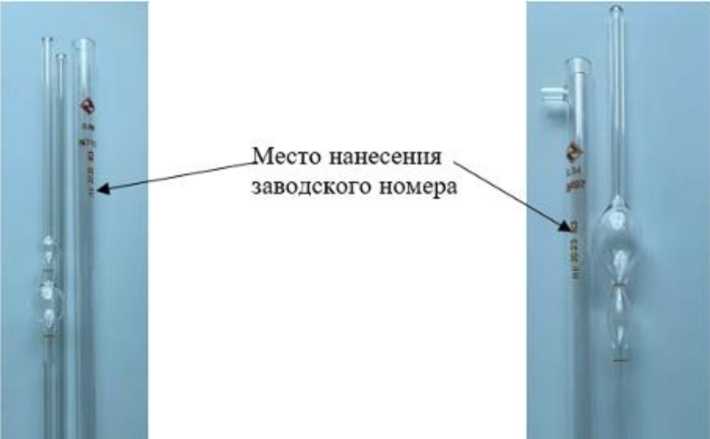

Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится типографским или рукописным способом на широкую трубку вискозиметра в месте, указанном на рисунках 1 - 4.

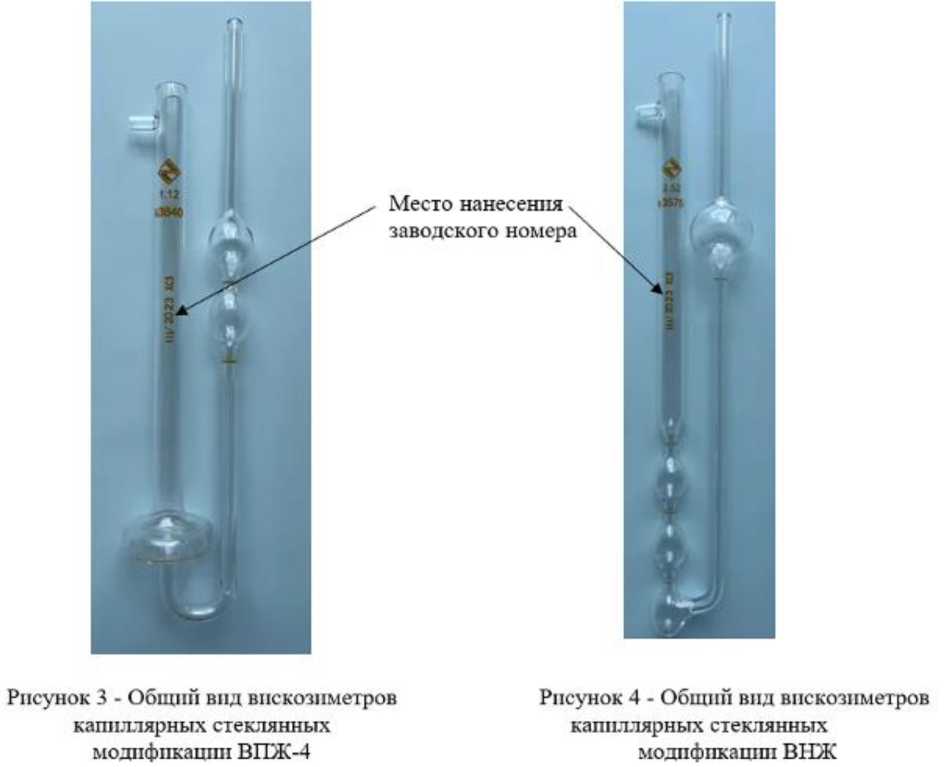

Общий вид вискозиметров и место нанесения заводского номера представлены на рисунках 1, 2, 3, 4.

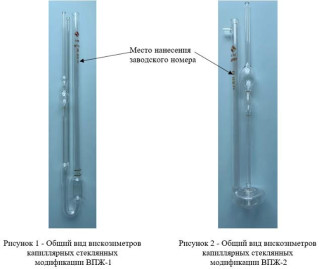

Рисунок 1 - Общий вид вискозиметров капиллярных стеклянных модификации ВПЖ-1
Рисунок 2 - Общий вид вискозиметров капиллярных стеклянных модификации ВПЖ-2
Пломбирование вискозиметров не предусмотрено.
Метрологические характеристики вискозиметров приведены в таблицах 1 - 4.
Таблица 1 - Метрологические характеристики вискозиметров капиллярных стеклянных
модификации ВПЖ-1_______________________________________________________
| Номинальное значение диаметра капилляра, мм | Номинальное значение постоянной К, мм2/с2 | Диапазон измерений вязкости, мм2/с | Пределы допускаемой относительной погрешности определения постоянной К, % | Отклонение постоянной К от номинального значения, %, не более |
| 0,34 | 0,003 | от 0,6 до 3,0 | ±0,3 | 25 |
| 0,54 | 0,01 | от 2 до 10 | ±0,3 | |
| 0,86 | 0,03 | от 6 до 30 | ±0,2 | |
| 1,16 | 0,1 | от 20 до 100 | ±0,2 | |
| 1,52 | 0,3 | от 60 до 300 | ±0,2 | |
| 2,10 | 1,0 | от 200 до 1000 | ±0,2 | |
| 2,75 | 3,0 | от 600 до 3000 | ±0,3 | |
| 3,75 | 10,0 | от 2000 до 10 000 | ±0,3 | |
| 5,10 | 30,0 | от 6000 до 30 000 | ±0,3 | |
| 6,85 | 100,0 | от 20000 до 100 000 | ±0,3 |
Таблица 2 - Метрологические характеристики вискозиметров капиллярных стеклянных
| модификации | ВПЖ-2 | |||
| Номинальное значение диаметра капилляра, мм | Номинальное значение постоянной К, мм2/с2 | Диапазон измерений вязкости, мм2/с | Пределы допускаемой относительной погрешности определения постоянной К, % | Отклонение постоянной К от номинального значения, %, не более |
| 0,34 | 0,003 | от 0,6 до 3,0 | ±0,3 | 25 |
| 0,39 | 0,005 | от 1 до 5 | ±0,3 | |
| 0,56 | 0,01 | от 2 до 10 | ±0,3 | |
| 0,73 | 0,03 | от 6 до 30 | ±0,2 | |
| 0,99 | 0,1 | от 20 до 100 | ±0,2 | |
| 1,31 | 0,3 | от 60 до 300 | ±0,2 | |
| 1,77 | 1,0 | от 200 до 1000 | ±0,2 | |
| 2,37 | 3,0 | от 600 до 3000 | ±0,3 | |
| 3,35 | 10,0 | от 2000 до 10 000 | ±0,3 | |
| 4,66 | 30,0 | от 6000 до 30 000 | ±0,3 | |
Таблица 3 - Метрологические характеристики вискозиметров капиллярных стеклянных
| модификации | ВПЖ-4 | |||
| Номинальное значение диаметра капилляра, мм | Номинальное значение постоянной К, мм2/с2 | Диапазон измерений вязкости, мм2/с | Пределы допускаемой относительной погрешности определения постоянной К, % | Отклонение постоянной К от номинального значения, %, не более |
| 0,37 | 0,003 | от 0,6 до 3,0 | ±0,3 | 25 |
| 0,42 | 0,005 | от 1 до 5 | ||
| 0,62 | 0,01 | от 2 до 10 | ||
| 0,82 | 0,03 | от 6 до 30 | ||
| 1,12 | 0,1 | от 20 до 100 | ||
| 1,47 | 0,3 | от 60 до 300 | ||
| 2,00 | 1,0 | от 200 до 1000 | ||
| 2,62 | 3,0 | от 600 до 3000 | ||
| 3,55 | 10,0 | от 2000 до 10 000 | ||
Таблица 4 - Метрологические характеристики вискозиметров капиллярных стеклянных
| модификации | ВНЖ | |||
| Номинальное значение диаметра капилляра, мм | Номинальное значение постоянной К, мм2/с2 | Диапазон измерений вязкости, мм2/с | Пределы допускаемой относительной погрешности определения постоянной К, % | Отклонение постоянной К от номинального значения, %, не более |
| 0,45 | 0,003 | от 0,6 до 3,0 | ±0,3 | 25 |
| 0,61 | 0,01 | от 2 до 10 | ±0,3 | 25 |
| 0,80 | 0,03 | от 6 до 30 | ||
| 1,08 | 0,1 | от 20 до 100 | ||
| 1,41 | 0,3 | от 60 до 300 | ||
| 1,91 | 1,0 | от 200 до 1000 | ||
| 2,52 | 3,0 | от 600 до 3000 | ||
| 3,42 | 10,0 | от 2000 до 10 000 | ||
| 4,50 | 30,0 | от 6000 до 30 000 | ||
Таблица 5 - Технические характеристики вискозиметров капиллярных стеклянных
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
наносится на титульный лист паспорта в верхнем углу типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр стеклянный капиллярный | модификация ВПЖ-1, или ВПЖ-2, или, ВПЖ-4, или ВНЖ | 1 шт. |
| Коробка | - | 1шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 8 «Порядок работы» паспорта.
Приказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении государственной поверочной схемы для средств измерений вязкости жидкостей»;
ГОСТ 10028-81 Вискозиметры капиллярные стеклянные. Технические условия.
