Датчики температуры PS8000, 94719-25

Назначение

Датчики температуры PS8000 (далее - датчики) предназначены для измерений и преобразований температуры газообразных или жидких измеряемых сред в унифицированный аналоговый выходной сигнал силы постоянного тока и цифровой выходной сигнал.

Описание

Принцип действия датчиков основан на преобразовании преобразователем измерительным сигнала от первичного преобразователя (сенсора) в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА.

Первичный преобразователь состоит из измерительной вставки с чувствительным элементом в виде термопреобразователя сопротивления, помещенного в защитную арматуру.

Основными компонентами датчиков являются цифровой модуль и металлический корпус с электронным блоком. Цифровой модуль включает в себя первичный преобразователь и электронную часть сенсора. Корпус электронного блока состоит из платы вывода, дополнительных внешних кнопок, клеммного блока и дисплея. Дисплей отображает выходной сигнал и диагностические сообщения в виде условных сокращений. Дисплей снабжен стеклянной крышкой. Датчики выпускаются в различных корпусах, и могут не комплектоваться дисплеем.

Структурная схема условного обозначения модификации датчика:

PS8000 □□□ □□ □

1   234  56/7

1 - наименование типа датчика;

2 - тип сенсора (Z - термопреобразователь сопротивления (далее - ТС));

3 - материал чувствительного элемента:

- P - ТС с НСХ Pt100 по ГОСТ 6651;

- Р2 - ТС с НСХ Pt1000 по ГОСТ 6651;

4 - код (В - преобразователь температуры);

5 - тип монтажа:

- 1 - без крепления;

- 2 - фиксированная резьба;

6 - резьбовое соединение:

- 0 - G1/4”

- 4 - G1/2”

- 4D - M20x1,5;

- 4F - M16x1,5;

7 - диапазон измерений:

■ А - диапазон измерений от минус 60 до плюс 150 оС;

■ В - диапазон измерений от минус 40 до плюс 200 оС.

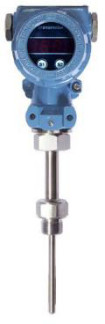

Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Внешний вид датчиков и место нанесения заводского номера

Пломбирование датчиков не предусмотрено.

Конструкция датчиков не предусматривает нанесение знака поверки.

Заводские номера, однозначно идентифицирующие каждый экземпляр датчиков в виде цифрового обозначения, состоящего из восьми арабских цифр, нанесены методом гравировки на шильдики (рисунок 2), прикрепленные к корпусу датчика.

Рисунок 2 - Шильдик датчика температуры

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования измеренных значений в выходной сигнал силы постоянного тока и отображения измеренной температуры на дисплее датчиков.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО. ПО устанавливается на заводе-изготовителе и не имеет идентификационных данных. ПО неизменяемое и несчитываемое.

Уровень защиты ПО датчиков от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Таблица 1 - Метрологические характеристики датчиков

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 1.4 «Устройство и работа» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры от 0,3 до 3473,15 К (от минус 272,85 оС до 3200 оС)».
