| Номер в госреестре | 94721-25 |
| Наименование СИ | Манометры деформационные с трубчатой пружиной |
| Обозначение типа СИ | PG-HS |
| Изготовитель | HYDR-STAR FLUID CONTROL COMPANY LIMITED, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 25.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры деформационные с трубчатой пружиной PG-HS (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией трубчатой пружины, перемещение которой с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра.
Для защиты внутренних устройств и для снижения погрешности от вибрации манометры могут заполняться демпфирующей жидкостью.
Исполнения манометров имеют радиальное присоединение снизу и эксцентричное осевое присоединение в панель.
Структурная схема условного обозначения модификации манометров:
PG-HS □□ □□ □
1 2 3 4
1 - наименование типа манометра;
1 - диаметр корпуса;
2 - максимальное избыточное давление
3 - вид присоединения:
- R радиальное присоединение снизу,
- P- эксцентричное осевое присоединение в панель.

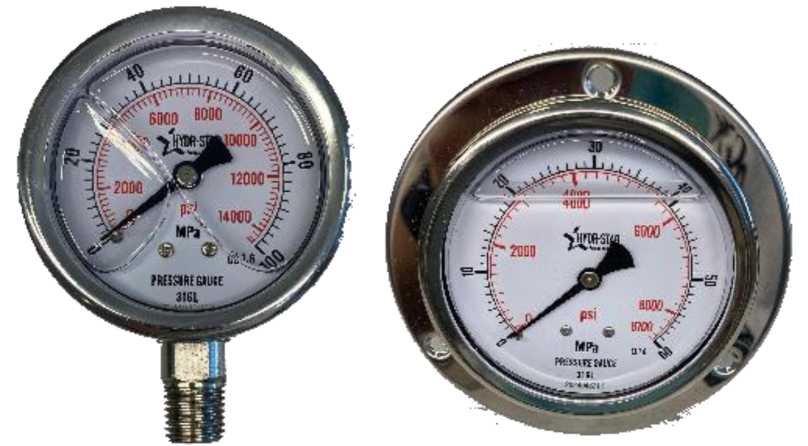

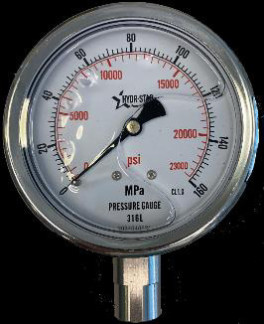

Внешний вид манометров представлен на рисунке 1.
Рисунок 1 - Внешний вид манометров
Пломбирование манометров не предусмотрено.
Заводской номера, однозначно идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, состоящего из 10 арабских цифр, нанесены на циферблат.
Знак поверки наносится на свидетельство о поверке и (или) на корпус манометра.
Места нанесения заводского номера и знака поверки указаны на рисунке 2.

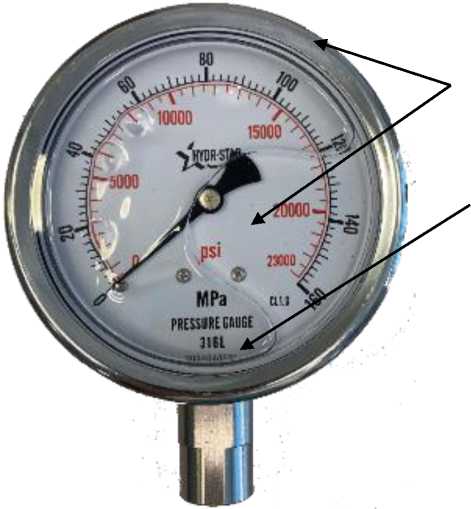

Рисунок 2 - Места нанесения заводского номера и знака поверки
Места нанесения знака поверки
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики манометров
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений избыточного давления, МПа1 | от 0 до 250 |
| Пределы допускаемой основной приведенной (% к диапазону измерений) погрешности, %, в зависимости от диаметра циферблата: - 63 мм - 100 мм | ± 1,6 ± 1,0 |
| Вариация показаний, % от диапазона измерений | 1,0; 1,6 |
| Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной отклонением температуры от 23 оС, % от диапазона измерений на каждые 10 оС | ± 0,4 |
| 1 Примечание: Фактическое значение диапазона измерений приведено в паспорте | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| с гидрозаполнением | без гидрозаполнения | |
| Рабочие условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от - 20 до + 60 от 30 до 80 от 84,0 до 106,7 | от - 40 до + 60 от 30 до 80 от 84,0 до 106,7 |
| Диаметр циферблата, мм, не более | 63; 100 | |
| Масса, кг, не более | 1,0 | |
| Пылевлагозащита по ГОСТ 14254 - для манометров без гидрозаполнения - для манометров с гидрозаполнением | IP 65 IP 66 | |
| Виброустойчивость по ГОСТ Р 52931 - для манометров без гидрозаполнения - для манометров с гидрозаполнением | L3 V4 | |
| Срок службы, лет | 8 | |
| Средняя наработка на отказ, ч | 66000 | |
наносится на титульный лист паспорта и руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество, шт. |
| Манометр деформационный с трубчатой пружиной PG-HS | PG-HS-XX-XX-X | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в пункте 1.3 «Устройство и работа» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
