| Номер в госреестре | 94757-25 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические двустенные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр СТАЛЬСТРОЙСИБИРИ" (ООО "НТЦ СТАЛЬСТРОЙСИБИРИ"), г. Новосибирск |
| Год регистрации | 2025 |
| Срок свидетельства | 27.02.2030 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические двустенные (далее -резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему,
приведенному
в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтально установленные стальные двустенные сосуды цилиндрической формы подземного расположения.
Резервуары различаются между собой номинальной вместимостью, количеством секций, исполнением в зависимости от места установки и конструкцией днищ: с плоским
днищем или с коническим днищем.
Структура условного обозначения модификаций приведена в таблице 1.
Резервуар горизонтальный стальной цилиндрический двустенный РГСПД Х
1
Таблица 1- Структура условного обозначения
| № поля | Описание поля | Обозна чение поля | Расшифровка |
| 1 | Условия места установки | без обозна чения | для климатических районов с температурой наружного воздуха от минус 40 °С до плюс 40 °С; |
| С | для климатических районов с температурой наружного воздуха от минус 60 °С до плюс 40 °С; | ||
| 2 | Номинальная вместимость и количество секций | 3 | односекционный резервуар с номинальным объемом 3 м3 |
| 5 | односекционный резервуар с номинальным объемом 5 м3 | ||
| 10 | односекционный резервуар с номинальным объемом 10 м3 | ||
| 20 | односекционный резервуар с номинальным объемом 20 м3 | ||
| 25 | односекционный резервуар с номинальным объемом 25 м3 | ||
| 25/2 | двухсекционный резервуар с номинальным объемом 25 м3 | ||
| 30 | односекционный резервуар с номинальным объемом 30 м3 | ||
| 30/2 | двухсекционный резервуар с номинальным объемом 30 м3 |
Продолжение таблицы 1
| № поля | Описание поля | Обозна чение поля | Расшифровка |
| 2 | Номинальная вместимость и количество секций | 30/3 | трехсекционный резервуар с номинальным объемом 30 м3 |
| 40 | односекционный резервуар с номинальным объемом 40 м3 | ||
| 40/2 | двухсекционный резервуар с номинальным объемом 40 м3 | ||
| 50 | односекционный резервуар с номинальным объемом 50 м3 | ||
| 50/2 | двухсекционный резервуар с номинальным объемом 50 м3 | ||
| 60 | односекционный резервуар с номинальным объемом 60 м3 | ||
| 75 | односекционный резервуар с номинальным объемом 75 м3 | ||
| 100 | односекционный резервуар с номинальным объемом 100 м3 | ||
| 200 | односекционный резервуар с номинальным объемом 200 м3 | ||
| Примечание - Д | ,анные о номинальной вместимости резервуара, количестве секций, | ||
условиях места установки, конструкции днищ отображаются в паспорте на резервуар.
Эксплуатация резервуара без паспорта запрещена.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены методом лазерной гравировки на металлические шильды резервуаров. Шильды резервуаров закрепляют на видимой части корпуса резервуаров.
Эскиз общего вида резервуаров приведен на рисунках 1 - 3.

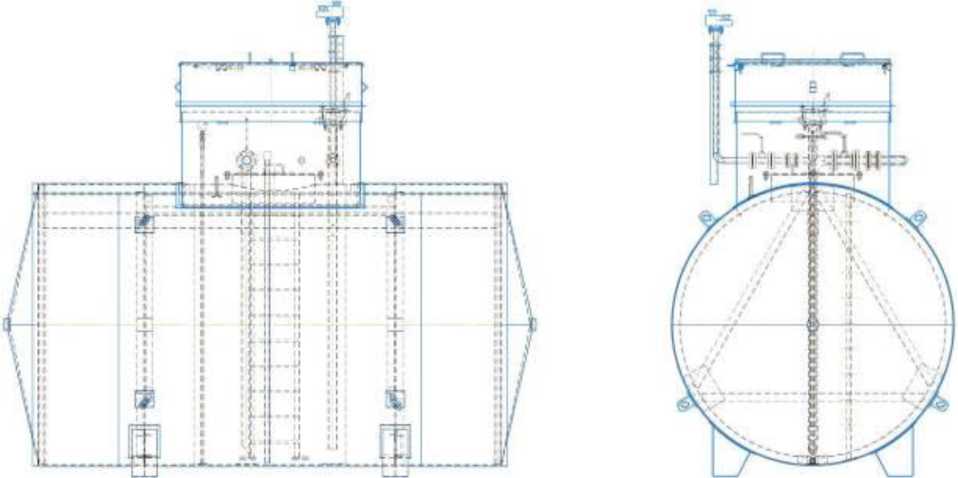

Рисунок 1- Эскиз общего вида резервуаров РГСПД-3, РГСПД-5 РГСПД-10, РГСПД-20, РГСПД-25, РГСПД-30, РГСПД-40, РГСПД-50, РГСПД-60, РГСПД-75, РГСПД-100, РГСПД-200

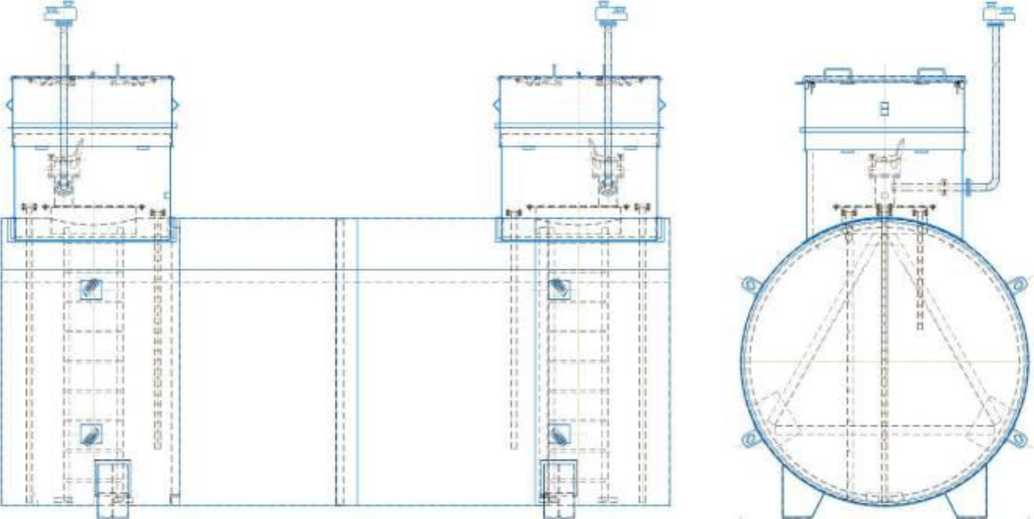

Рисунок 2 - Эскиз общего вида резервуаров РГСПД-25/2, РГСПД-30/2, РГСПД-40/2, РГСПД-50/2

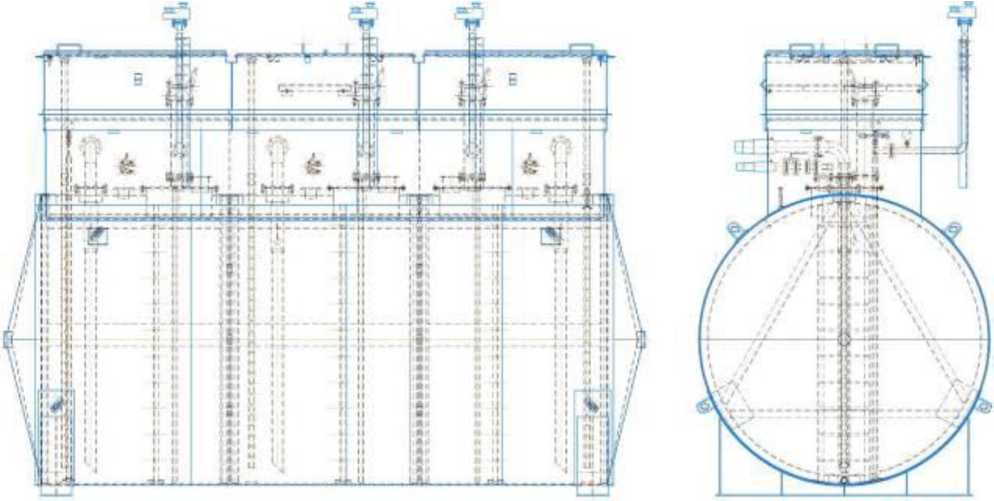

Р и с у н о к 3 - Эскиз общего вида резервуаров РГСПД-30/3
Фотография горловины и замерного люка резервуара приведены на рисунке 4.
Общий вид шильда резервуара с местами нанесения заводского номера и знака утверждения типа представлена на рисунке 5.
Нанесение знака поверки на резервуар не предусмотрено.
Пломбирование резервуара не предусмотрено.

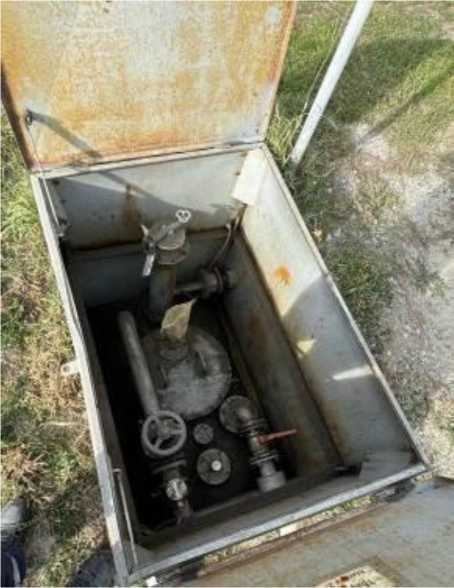

Рисунок 4 - Фотография горловины и замерного люка резервуара

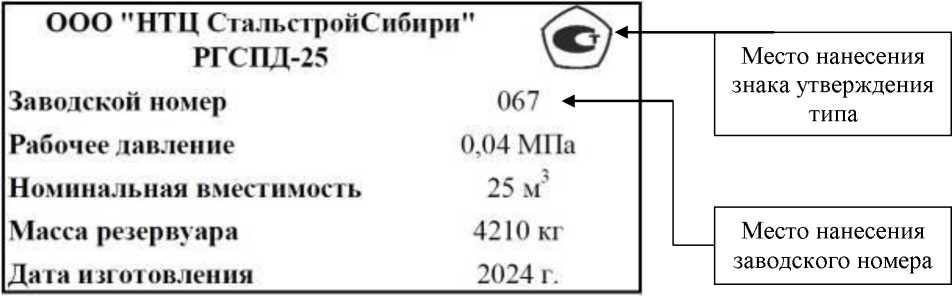

Рисунок 5- Общий вид шильда резервуара с местами нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||||||
| РГСПД-3 | РГСПД-5 | РГСПД-10 | РГСПД-20 | РГСПД-25 | РГСПД-25/2 | РГСПД-30 | РГСПД-30/2 | РГСПД-30/3 | |
| Номинальная вместимость, м3 | 3 | 5 | 10 | 20 | 25 | 25 | 30 | 30 | 30 |
| Количество секций | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 3 |
| Номинальная вместимость одной секции, м3, не менее | 3 | 5 | 10 | 20 | 25 | 12,5 | 30 | 15 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 | ||||||||
Продолжение таблицы 2
| Наименование характеристики | Значение для модификации | |||||||
| РГСПД-40 | РГСПД-40/2 | РГСПД-50 | РГСПД-50/2 | РГСПД-60 | РГСПД-75 | РГСПД-100 | РГСПД-200 | |
| Номинальная вместимость, м3 | 40 | 40 | 50 | 50 | 60 | 75 | 100 | 200 |
| Количество секций | 1 | 2 | 1 | 2 | 1 | 1 | 1 | 1 |
| Номинальная вместимость одной секции, м3, не менее | 40 | 20 | 50 | 25 | 60 | 75 | 100 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 | |||||||
Т а б л и ц а 3 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более - для модификаций с плоским днищем - для модификаций с коническим днищем | 0,04 0,07 |
| Плотность хранимой жидкости, кг/м3, не более | 1000 |
| Условия эксплуатации: - температура окружающей среды, °С: - для модификации РГСПДС - для остальных модификаций - атмосферное давление, кПа | от -60 до +40 от -40 до +40 от 84,0 до 106,7 |
Т а б л и ц а 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 20 |
наносится на шильд резервуара методом лазерной гравировки и на паспорт типографским способом.
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический двустенный | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 9 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 25.29.11-002-51132602-2022 «Резервуары горизонтальные стальные цилиндрические двустенные. Технические условия».
