| Номер в госреестре | 94764-25 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТЕРМИКО |
| Изготовитель | Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО"), г. Москва, Зеленоград |
| Год регистрации | 2025 |
| Срок свидетельства | 28.02.2030 |
| МПИ (интервал между поверками) | 3 года - для преобразователей термоэлектрических в диапазоне измерений до 300 °C включ.; 2 года - для преобразователей термоэлектрических в диапазоне измерений св. 300 до 800 °C включ.; 1 год - для преобразователей термоэлектрических в диапазоне измерений |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ТЕРМИКО (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры газообразных, жидких, сыпучих сред и поверхностей твердых тел, химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру ТП.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов электродов и разностью температур спаев.
Конструктивно термопреобразователи состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов, соединительной головки и защитной арматуры с различными видами технологических соединений, и монтажных элементов. Термопреобразователи изготавливаются с одинарными или двойными, изолированными или неизолированными спаями.
Термопреобразователи выпускаются в сорока одной серии: ТХА-1, ТХА-2, ТХА-3, ТХА-4, ТХА-5, ТХА-6, ТХА-8, ТХА-9, ТХА-11, ТХА-12, ТХА-13, ТХА-15, ТХА-18,
ТХАК-50, ТХК-1, ТХК-2, ТХК-3, ТХК-4, ТХК-5, ТХК-6, ТХК-8, ТХК-9, ТХК-11, ТХК-12, ТХК-13, ТХК-15, ТХКК-50, ТНН-1, ТНН-2, ТНН-3, ТНН-4, ТНН-5, ТНН-6, ТНН-8, ТНН-9, ТНН-11, ТНН-12, ТНН-13, ТНН-15, ТНН-18, ТННК-50. Серии ТП различаются между собой диапазоном измерений температуры, конструктивным исполнением и назначением. Каждая серия ТС выпускается в нескольких исполнениях, приведенных в таблице 2.
Термопреобразователи ТХА-6, ТХК-6, ТНН-6, ТХАК-50.6, ТХКК-50.6, ТННК-50.6 соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Вид взрывозащиты -взрывонепроницаемая оболочка.
Структура и расшифровка условного обозначения исполнений термопреобразователей приведена на рисунке 1 и в таблице 1.
| _ | - | _ | - | _ | - | _ | - | _ | - | _ | ТУ 4211-500-17113168-2024 |
| 1 2 3 4 5 6 7 | |||||||||||
Рисунок 1 - Структура условного обозначения термопреобразователей
Таблица 1 - Расшифровка структуры условного обозначения термопреобразователей
| Позиция | Код | Описание |
| 1 | В соответствии с таблицей 2 | Серия и исполнение |
| 2 | 1 2 | Количество рабочих спаев |
| 3 | И Н | Конструкция спаев: - изолированный; - неизолированный. |
| 4 | 1 2 3 | Класс допуска |
| 5 | от 20 до 3150 (до 100 000) (1) | Длина монтажной части, мм |
| 6 | ТВ(2) | Тропическое исполнение |
| Примечание: (1) для кабельного исполнения; (2) для обычных исполнений обозначение отсутствует. | ||
Заводской номер в виде цифрового кода, состоящего из арабских цифр, в зависимости от конструктивного исполнения ТП наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу самого термопреобразователя или к кабелю с удлинительными проводами. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТП с указанием мест нанесения заводского номера приведены на рисунках 2 и 3.
ТХА-1-1, ТХК-1-1, ТНН-1-1
ТХА-1-2, ТХК-1-2, ТНН-1-2
ТХА-1-3, ТХК-1-3, ТНН-1-3
ТХА-1-4, ТХК-1-4, ТНН-1-4
ТХА-2-11, ТХК-2-11, ТНН-2-11
ТХА-2-12, ТХК-2-12, ТНН-2-12
ТХА-2-21, ТХК-2-21, ТНН-2-21
ТХА-2-22, ТХК-2-22, ТНН-2-22
ТХА-2-31, ТХК-2-31, ТНН-2-31
ТХА-2-32, ТХК-2-32, ТНН-2-32
ТХА-3-1, ТХК-3-1, ТНН-3-1
ТХА-3-2, ТХК-3-2, ТНН-3-2
ТХА-4-1, ТХК-4-1, ТНН-4-1
ТХА-4-2, ТХК-4-2, ТНН-4-2
ТХА-5-1, ТХК-5-1, ТНН-5-1
ТХА-5-2, ТХК-5-2, ТНН-5-2
ТХА-6-1, ТХК-6-1, ТНН-6-1
ТХА-6-2, ТХК-6-2, ТНН-6-2
ТХА-6-3, ТХК-6-3, ТНН-6-3
ТХА-8-1, ТХК-8-1, ТНН-8-1
ТХА-9-1, ТХК-9-1, ТНН-9-3
ТХА-8-3, ТХК-8-3, ТНН-8-3 ТХА-8-31, ТХК-8-31, ТНН-8-31
ТХА-9-2, ТХК-9-2, ТНН-9-2
ТХА-11-11, ТХК-11-11, ТНН-11-11
ТХА-11-12, ТХК-11-12, ТНН-11-12
ТХА-11-21, ТХК-11-21, ТНН-11-21
ТХА-11-22, ТХК-11-22, ТНН-11-22
ТХА-11-31, ТХК-11-31, ТНН-11-31
ТХА-11-41, ТХК-11-41, ТНН-11-41
ХА-12-1, ТХК-12-ТНН-12-1
ТХА-12-2, ТХК-12-2, ТНН-12-2
ТХА-13-1, ТХК-13-1, ТНН-13-1
ТХА-13-2, ТХК-13-2,
ТНН-13-2
ТХА-15-11, ТХК-15-11, ТНН-15-11
ТХА-15-12, ТХК-15-12, ТНН-15-12
ТХА-15-21, ТХК-15-21, ТНН-15-21
ТХА-15-22, ТХК-15-22,
ТХА-18-11, ТНН-18-11
ТХА-18-21, ТНН-18-21
ТХА-18-31, ТНН-18-31
ТХАК-50.1, ТХКК-50.1
ТННК-50.1
ТНН-15-22
ТХАК-50.2, ТХКК-50.2,
ТХАК-50.3, ТХКК-50.3, ТННК- ТХАК-50.4, ТХКК-50.4, ТННК-
ТННК-50.2
50.3
50.4
ТХАК-50.5, ТХКК-50.5, ТХАК-50.6, ТХКК-50.6, ТННК- ТХАК-50.7, ТХКК-50.7, ТННК-
50.6
ТННК-50.5
ТХАК-50.8, ТХКК-50.8, ТННК-50.8
50.7
ТХАК-50.9, ТХКК-50.9, ТННК-50.9
ТХАК-50.10, ТХКК-50.10, ТННК-50.10
ТХАК-50.11, ТХКК-50.11, ТННК-50.11

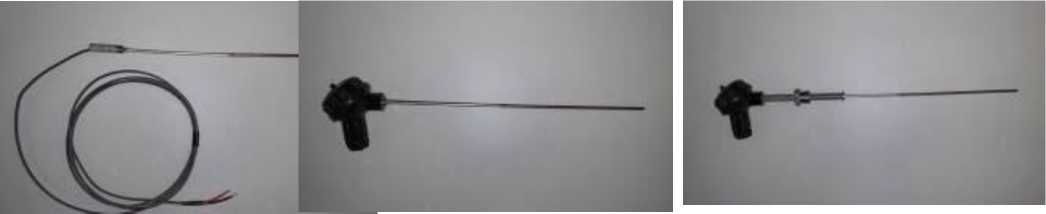

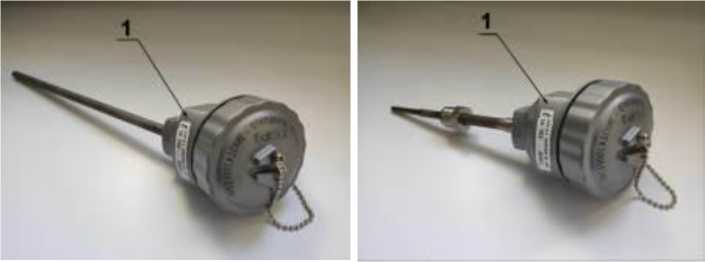

Рисунок 2 - Преобразователи термоэлектрические ТЕРМИКО (1 - место нанесения заводского номера)
Места нанесения заводского номера

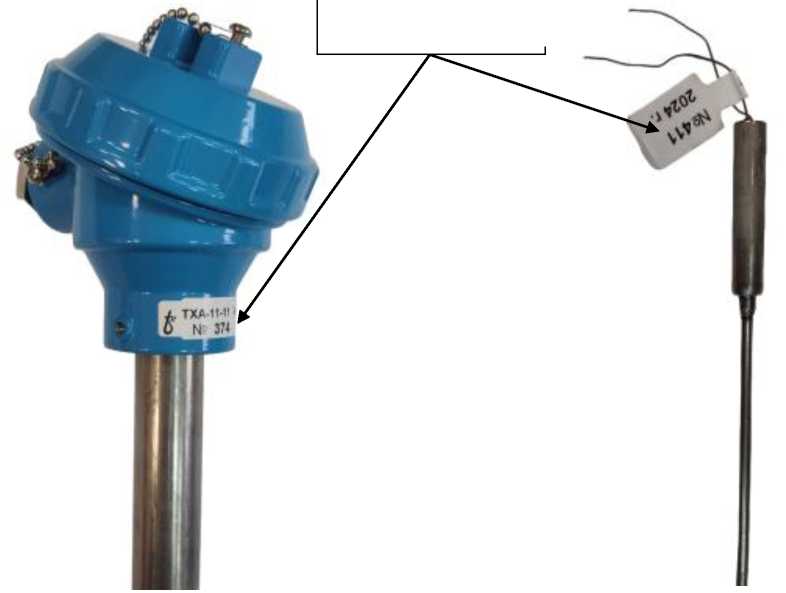

Рисунок 3 - Места нанесения заводского номера
Пломбирование термопреобразователей не предусмотрено.
Метрологические характеристики термопреобразователей приведены
в таблицах 2 и 3, основные технические характеристики - в таблице 4.
Таблица 2 - Метрологические характеристики
| Исполнение | Диапазон измерений температуры, °С | Исполнение | Диапазон измерений температуры, °С | Исполнение | Диапазон измерений температуры, °С |
| Серия ТХА-1 | Серия ТХК-1 | Серия ТНН-1 | |||
| ТХА-1-1 | от -40 до +600 от -40 до +1200 | ТХК-1-1 | от -40 до +600 | ТНН-1-1 | от -196 до +600 от -40 до +1200 |
| ТХА-1-2 | ТХК-1-2 | ТНН-1-2 | |||
| ТХА-1-3 | ТХК-1-3 | ТНН-1-3 | |||
| ТХА-1-4 | от -40 до +600 | ТХК-1-4 | ТНН-1-4 | от -196 до +600 | |
| Серия ТХА-2 | Серия ТХК-2 | Серия ТНН-2 | |||
| ТХА-2-11 | от -40 до +600 | ТХК-2-11 | от -40 до +600 | ТНН-2-11 | от -40 до +600 |
| ТХА-2-21 | ТХК-2-12 | ТНН-2-21 | |||
| ТХА-2-31 | ТХК-2-21 | ТНН-2-31 | |||
| ТХА-2-12 | от -20 до +1000 | ТХК-2-22 | ТНН-2-12 | от -20 до +1000 | |
| ТХА-2-22 | ТХК-2-31 | ТНН-2-22 | |||
| ТХА-2-32 | ТХК-2-32 | ТНН-2-32 | |||
| Серия ТХА-3 | Серия ТХК-3 | Серия ТНН-3 | |||
| ТХА-3-1 | от -40 до +1000 | ТХК-3-1 | от -40 до +600 | ТНН-3-1 | от -196 до +1000 |
| ТХА-3-2 | от -40 до +1000 | ТХК-3-2 | от -40 до +600 | ТНН-3-2 | от -196 до +1000 |
| Серия ТХА-4 | Серия ТХК-4 | Серия ТНН-4 | |||
| ТХА-4-1 | от -40 до +400 | ТХК-4-1 | от -40 до +400 | ТНН-4-1 | от -40 до +400 |
| ТХА-4-2 | от -40 до +400 | ТХК-4-2 | от -40 до +400 | ТНН-4-2 | от -40 до +400 |
| Серия ТХА-5 | Серия ТХК-5 | Серия ТНН-5 | |||
| ТХА-5-1 | от -40 до +600 | ТХК-5-1 | от -40 до +600 | ТНН-5-1 | от -40 до +600 |
| ТХА-5-2 | от -40 до +600 | ТХК-5-2 | от -40 до +600 | ТНН-5-2 | |
| Серия ТХА-6 | Серия ТХК-6 | Серия ТНН-6 | |||
| ТХА-6-1 | от -40 до +600 от -40 до +1000 | ТХК-6-1 | от -40 до +600 | ТНН-6-1 | от -196 до +600 от -40 до +1000 |
| ТХА-6-2 | ТХК-6-2 | ТНН-6-2 | |||
| ТХА-6-3 | ТХК-6-3 | ТНН-6-3 | |||
| Серия ТХА-8 | Серия ТХК-8 | Серия ТНН-8 | |||
| ТХА-8-1 | от -40 до +350 | ТХК-8-1 | от -40 до +350 | ТНН-8-1 | от -40 до +350 |
| ТХА-8-3 | от -40 до +400 | ТХК-8-3 | от -40 до +400 | ТНН-8-3 | от -40 до +400 |
| ТХА-8-31 | от -40 до +600 | ТХК-8-31 | от -40 до +600 | ТНН-8-31 | от -40 до +600 |
| Серия ТХА-9 | Серия ТХК-9 | Серия ТНН-9 | |||
| ТХА-9-1 | от -40 до +1000 | ТХК-9-1 | от -40 до +600 | ТНН-9-1 | от -40 до +1000 от -100 до +600 |
| ТХА-9-2 | ТХК-9-2 | ТНН-9-2 | |||
| Серия ТХА-11 | Серия ТХК-11 | Серия ТНН-11 | |||
| ТХА-11-11 | от -40 до +600 | ТХК-11-11 | от -40 до +600 | ТНН-11-11 | от -100 до +600 |
| ТХА-11-21 | ТХК-11-21 | ТНН-11-21 | |||
| ТХА-11-12 | от -40 до +600 от -40 до +1000 | ТХК-11-12 | ТНН-11-12 | от -100 до +600 от -20 до +1000 | |
| ТХА-11-22 | ТХК-11-22 | ТНН-11-22 | |||
| ТХА-11-31 | от -40 до +600 от -40 до +800 | ТХК-11-31 | ТНН-11-31 | от -40 до +600 от -20 до +800 | |
| ТХА-11-41 | ТХК-11-41 | ТНН-11-41 | |||
| Серия ТХА-12 | Серия ТХК-12 | Серия ТНН-12 | |||
| ТХА-12-1 | от -40 до +600 | ТХК-12-1 | от -40 до +600 | ТНН-12-1 | от -196 до +600 |
| Исполнение | Диапазон измерений температуры, °С | Исполнение | Диапазон измерений температуры, °С | Исполнение | Диапазон измерений температуры, °С |
| ТХА-12-2 | от -40 до +1200 | ТХК-12-2 | ТНН-12-2 | от -40 до +1200 | |
| Серия ТХА-13 | Серия ТХК-13 | Серия ТНН-13 | |||
| ТХА-13-1 | от -40 до +600 от -40 до +900 | ТХК-13-1 | от -40 до +600 | ТНН-13-1 | от -40 до +600 от -40 до +900 |
| ТХА-13-2 | ТХК-13-2 | ТНН-13-2 | |||
| Серия ТХА-15 | Серия ТХК-15 | Серия ТНН-15 | |||
| ТХА-15-11 | от -40 до +600 | ТХК-15-11 | от -40 до +600 | ТНН-15-11 | от -196 до +600 |
| ТХА-15-21 | ТХК-15-21 | ТНН-15-21 | |||
| ТХА-15-12 | от -40 до +1000 от -40 до +1200 | ТХК-15-12 | ТНН-15-12 | от -60 до +1000 от -40 до +1200 | |
| ТХА-15-22 | ТХК-15-22 | ТНН-15-22 | |||
| Серия ТХА-18 | - | Серия ТНН-18 | |||
| ТХА-18-11 | от -20 до +1000 | - | - | ТНН-18-11 | от -20 до +1000 |
| ТХА-18-21 | от -40 до +600 | ТНН-18-21 | от -40 до +600 | ||
| ТХА-18-31 | от -40 до +1200 | ТНН-18-31 | от -40 до +1200 | ||
| Серия ТХАК-50 | Серия ТХКК-50 | Серия ТННК-50 | |||
| ТХАК-50.1 | от -196 до +600 от -40 до +1000 | ТХКК-50.1 | от -196 до +600 | ТННК-50.1 | от -196 до +600 от -40 до +1000 |
| ТХАК-50.2 | ТХКК-50.2 | ТННК-50.2 | |||
| ТХАК-50.3 | ТХКК-50.3 | ТННК-50.3 | |||
| ТХАК-50.4 | ТХКК-50.4 | ТННК-50.4 | |||
| ТХАК-50.5 | ТХКК-50.5 | ТННК-50.5 | |||
| ТХАК-50.6 | ТХКК-50.6 | ТННК-50.6 | |||
| ТХАК-50.7 | ТХКК-50.7 | ТННК-50.7 | |||
| ТХАК-50.8 | ТХКК-50.8 | ТННК-50.8 | |||
| ТХАК-50.9 | от -40 до +1000 | - | - | ТННК-50.9 | от -60 до +1000 |
| ТХАК-50.10 | от -40 до +350 | ТХКК-50.10 | от -40 до +350 | ТННК-50.10 | от -60 до +350 |
| ТХАК-50.11 | от -40 до +350 | ТХКК-50.11 | от -40 до +350 | ТННК-50.11 | от -60 до +350 |
Таблица 3 - Метрологические характеристики
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры(1), °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) |
| К, N | 1 | от -40 до +375 включ. св. +375 до +1200 | ±1,5 ±0,0041 |
| 2 | от -40 до +333 включ. св. +333 до +1200 | ±2,5 ±0,00751 | |
| 3 | от -196 до -167 включ. св. -167 до +40 | ±0,015-|t| ±2,5 | |
| L | 2 | от -40 до +300 включ. св. +300 до +800 | ±2,5 ±0,00751 |
| 3 | от -196 до -100 включ. св. -100 до +100 | ±0,015-|t| ±2,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (в зависимости от исполнения): - длина монтажной части, мм - диаметр, мм | от 20 до 3150 (100 000) (1) от 1,5 до 35 |
| Минимальная глубина погружения, мм | от 20 до 120 |
| Масса (в зависимости от исполнения), кг | от 0,01 до 30 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Вид климатического исполнения по ГОСТ 15150-69 | У3, ТВ3 |
| Группа виброустойчивости по ГОСТ 52931-2008 | N3 |
| Маркировка взрывозащиты для ТП серий (исполнений) ТХА-6, ТХК-6, ТНН-6, ТХАК-50.6, ТХКК-50.6, ТННК-50.6 | 1Ех db IIC T6 Gb |
| Степень защиты оболочки по ГОСТ 14254-2015 (в зависимости от серии (исполнения)): - для Т(ХА, ХК, НН)-1, Т(ХА, ХК, НН)-2, Т(ХА, ХК, НН)-5-1, Т(ХА, ХК, НН)-6, Т(ХА, ХК, НН)-9, Т(ХА, ХК, НН)-11, Т(ХА, ХК, НН)-12, Т(ХА, ХК, НН)-13-2, Т(ХА, ХК, НН)-15, Т(ХА, ХК, НН)К-50.6; - для Т(ХА, ХК, НН)-18, Т(ХА, ХК, НН)К-50.(3, 4, 5, 7, 9, 10, 11). | IP65 IP40 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре +35 °С), %, не более | от -50 до +45 98 |
| Средняя наработка до отказа, ч, не менее: - в диапазоне измерений до 300 °C включ. - в диапазоне измерений св. 300 до 800 °C включ. - в диапазоне измерений св. 800 °C. | 65000 45000 25000 |
| Средний срок службы ТП (в зависимости от серии и исполнения), лет, не менее: - для ТХА-6, ТХК-6, ТНН-6, ТХАК-50.6, ТХКК-50.6, ТННК-50.6 - для остальных ТП | 8 12 |
| Примечание: (1) для кабельного исполнения. | |
наносится на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | ТЕРМИКО(1) | 1 шт. |
| Паспорт (для ТП серий ТХА-1, ТХА-2, ТХА-3, ТХА-4, ТХА-5, ТХА-6, ТХА-8, ТХА-9, ТХА-11, ТХА-12, ТХА-13, ТХА-15, ТХА-18, ТХАК-50) | ЕМТК 52.ХХХХ.ХХ(2) | 1 экз. |
| Паспорт (для ТП серий ТХК-1, ТХК-2, ТХК-3, ТХК-4, ТХК-5, ТХК-6, ТХК-8, ТХК-9, ТХК-11, ТХК-12, ТХК-13, ТХК-15, ТХКК-50) | ЕМТК 53.ХХХХ.ХХ(2) | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт (для ТП серий ТНН-1, ТНН-2, ТНН-3, ТНН-4, ТНН-5, ТНН-6, ТНН-8, ТНН-9, ТНН-11, ТНН-12, ТНН-13, ТНН-15, ТНН-18, ТННК-50 | ЕМТК 57.ХХХХ.ХХ(2) | 1 экз. |
| Подвижный штуцер | - | 1 шт.(3) |
| Примечания: (1) - обозначение исполнения ТП - в соответствии с заказом; (2) - обозначение паспорта в зависимости от серии ТП; (3) - по дополнительному заказу для ТП исполнений ТХА(ХК, НН)-1-2, ТХА(ХК, НН)-2-21(22), ТХА(ХК, НН)-6-2, ТХА(ХК, НН)-11-11(12), ТХА(ХК, НН)-12-1, ТХА(ХК, НН)-15-21(22). | ||
приведены в разделе «Подключение и принцип действия» Паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ТУ 4211-500-17113168-2024 «Преобразователи термоэлектрические ТЕРМИКО.
Технические условия»
