| Номер в госреестре | 94773-25 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | RISH Xmer |
| Изготовитель | "Rishabh Instruments limited", India |
| Год регистрации | 2025 |
| Срок свидетельства | 28.02.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока RISH Xmer (далее - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Конструктивно трансформаторы состоят из замкнутого магнитопровода (для модификаций RISH Xmer 93/30SC, RISH Xmer 105/50SC, RISH Xmer 125/50SC, RISH Xmer 155/80SC, RISH Xmer 195/80SC магнитопровод может размыкаться для удобства монтажа) с отверстием для первичной обмотки (кроме модификаций RISH Xmer 62/W (40), RISH Xmer 74/W (45)), вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления.
Модификации RISH Xmer 3РН 75/15 (60), RISH Xmer 3РН 105/21 (40),
RISH Xmer 3РН 140/31 (40), RISH Xmer 3РН 185/27 (45), RISH Xmer 3РН 185/37 (45) имеют три независимых замкнутых магнитопровода, соединенных в единый пластиковый корпус, и три отверстия для первичной обмотки.
Через отверстие магнитопровода при монтаже пропускается шина или кабель, играющие роль первичной обмотки (кроме модификаций RISH Xmer 62/W (40),
RISH Xmer 74/W (45)). Для получения отличного от номинального коэффициента
преобразования, может быть намотана первичная обмотка из нескольких витков.
В модификациях RISH Xmer 62/W (40), RISH Xmer 74/W (45) первичная обмотка также встроена в корпус трансформатора и намотана на сердечник, подключение первичной обмотки к измеряемой цепи осуществляется посредством винтовых клемм, прикрытых пластмассовыми крышками с устройствами пломбирования.
Трансформаторы предназначены для технического и коммерческого учета, а также измерений в однофазных и трехфазных электросетях промышленной частоты.
Монтаж трансформаторов осуществляется на токопроводящие втулки, на панель, используя штатный крепеж, или на DIN-рейку 35 мм, используя специальный или штатный крепеж.
Трансформаторы выпускаются в модификациях RISH Xmer 45/14 (40),
RISH Xmer 45/21 (40), RISH Xmer 50/14 (30), RISH Xmer 50/21 (30), RISH Xmer 50/30 (30), RISH Xmer 50/14 (50), RISH Xmer 50/21 (50), RISH Xmer 50/30 (50), RISH Xmer 62W (40), RISH Xmer 62R (40), RISH Xmer 62/RP (40), RISH Xmer 62/20P (40), RISH Xmer 62/20 (40),
RISH Xmer 62/30 (40), RISH Xmer 62/30 (50), RISH Xmer 62/40 (40), RISH Xmer 74/20 (45),
RISH Xmer 74/30 (45), RISH Xmer 74/40 (45), RISH Xmer 74/50 (45), RISH Xmer 74W (45),
RISH Xmer 74/20P (45), RISH Xmer 74/40P (45), RISH Xmer 3РН 75/15 (60), RISH Xmer 86/40 (45), RISH Xmer 86/50 (45), RISH Xmer 86/60 (45), RISH Xmer 86/63 (45),
RISH Xmer 86/40P (45), RISH Xmer 86/50P (45), RISH Xmer 93/30SC, RISH Xmer 100/100V (45),
| RISH | Xmer | 100/130V (45), | RISH Xmer 104/60 (45), RISH Xmer 104/80 | (45), | ||
| RISH | Xmer | 104/30P (45), | RISH | Xmer | 104/50P (45), RISH Xmer 104/60P | (45), |
| RISH | Xmer | 3РН 105/21 | (40), | RISH | Xmer 105/50SC, RISH Xmer 125/50SC, | |
| RISH | Xmer | 130/100 (50), RISH | Xmer | 3РН 140/31 (40), RISH Xmer 140/80 | (45), | |
| RISH | Xmer | 140/100V (45), | RISH | Xmer | 140/100Н (45), RISH Xmer 140/130V | (45), |
| RISH | Xmer | 140/60P (45), | RISH | Xmer | 140/80P (45), RISH Xmer 140/100P | (45), |
| RISH | Xmer | 155/80SC, RISH | Xmer 3РН | 185/27 (45), RISH Xmer 3РН 185/37 | (45), | |
| RISH | Xmer | 195/80SC, RISH Xmer 225/60P (50), RISH Xmer 225/125P | (50), | |||
| RISH Xmer 225/125 (50), RISH Xmer 225/167 (50), RISH Xmer 225/167P (50), отличающихся | ||||||
номинальными значениями первичных токов, номинальными значениями вторичной нагрузки и габаритными размерами.
Серийный номер наносится в зависимости от модификации трансформатора или на маркировочную наклейку, расположенную на боковой поверхности трансформатора, или на маркировочную наклейку, расположенную на верхней поверхности трансформатора, типографским методом в виде цифрового кода.
Общий вид трансформаторов всех модификаций представлен на рисунках 1 - 14.
Общий вид трансформаторов с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 15 - 17. Пломбирование мест настройки
(регулировки) трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено.
Рисунок 1 - Общий вид трансформаторов модификаций RISH Xmer 62W (40), RISH Xmer 74W (45)
Рисунок 2 - Общий вид трансформаторов модификаций RISH Xmer 45/14 (40), RISH Xmer 45/21 (40)
Рисунок 3 - Общий вид трансформаторов модификаций RISH Xmer 50/14 (30), RISH Xmer 50/21 (30), RISH Xmer 50/30 (30)
Рисунок 4 - Общий вид трансформаторов модификаций RISH Xmer 50/14 (50), RISH Xmer 50/21 (50), RISH Xmer 50/30 (50)
Рисунок 5 - Общий вид трансформаторов модификаций RISH Xmer 62R (40), RISH Xmer 62/RP (40), RISH Xmer 62/20P (40), RISH Xmer 62/20 (40), RISH Xmer 62/30 (40), RISH Xmer 62/30 (50), RISH Xmer 62/40 (40)
Рисунок 6 - Общий вид трансформаторов модификаций RISH Xmer 74/20 (45), RISH Xmer 74/30 (45), RISH Xmer 74/40 (45), RISH Xmer 74/50 (45), RISH Xmer 74/20P (45), RISH Xmer 74/40P (45)
Рисунок 7 - Общий вид трансформаторов модификаций RISH Xmer 86/40 (45), RISH Xmer 86/50 (45), RISH Xmer 86/60 (45), RISH Xmer 86/40P (45), RISH Xmer 86/50P (45)
RISH Xmer 86/63 (45)
Рисунок 8 - Общий вид трансформаторов модификаций RISH Xmer 104/60 (45), RISH Xmer 104/80 (45), RISH Xmer 104/30P (45), RISH Xmer 104/50P (45),
RISH Xmer 104/60P (45)

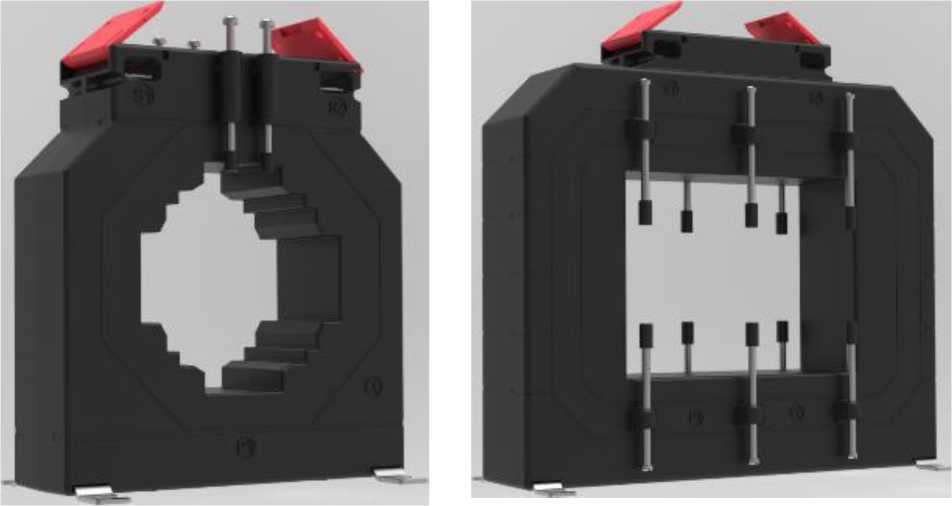

Рисунок 9 - Общий вид трансформаторов Рисунок 10 - Общий вид трансформаторов модификаций RISH Xmer 140/80 (45), модификации RISH Xmer 130/100 (50)
RISH Xmer 140/100Н (45),
RISH Xmer 140/60P (45),
RISH Xmer 140/80P (45),
RISH Xmer 140/100P (45)
Рисунок 11 - Общий вид трансформаторов модификаций RISH Xmer 100/100V (45), RISH Xmer 140/100V (45), RISH Xmer 140/130V (45), RISH Xmer 100/130V (45)

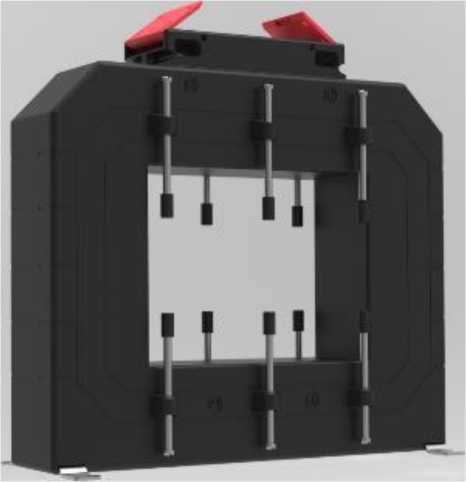

Рисунок 12 - Общий вид трансформаторов модификаций RISH Xmer 225/125P (50), RISH Xmer 225/125 (50), RISH Xmer 225/167 (50), RISH Xmer 225/167P (50), RISH Xmer 225/60P (50)
Рисунок 13 - Общий вид трансформаторов модификаций RISH Xmer 105/50SC, RISH Xmer 125/50SC, RISH Xmer 93/30SC, RISH Xmer 155/80SC, RISH Xmer 195/80SC

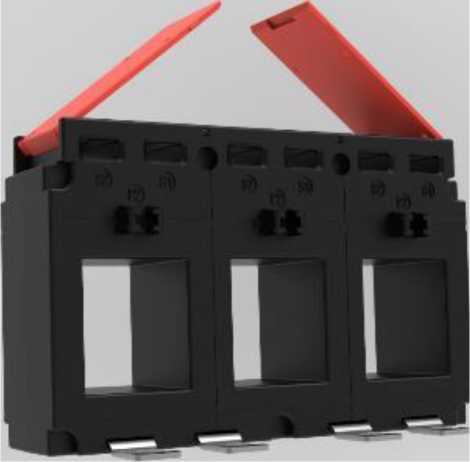

Рисунок 14 - Общий вид трансформаторов модификаций RISH Xmer 3РН 105/21 (40), RISH Xmer 3РН 140/31 (40), RISH Xmer 3РН 185/27 (45), RISH Xmer 3РН 185/37 (45), RISH Xmer 3РН 75/15 (60)

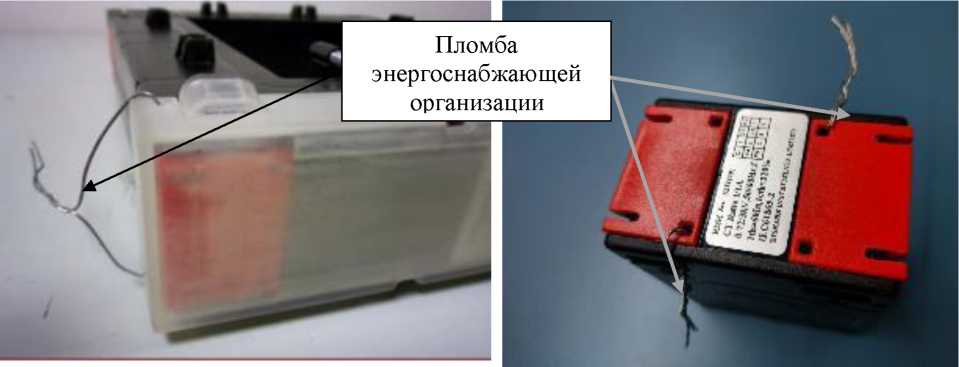

Рисунок 15 - Общий вид трансформаторов всех модификаций с указанием места пломбировки от несанкционированного доступа
Рисунок 16 - Общий вид трансформаторов всех модификаций с указанием места п пломбировки от несанкционированного доступа
Место расположения маркировочной наклейки
Рисунок 17 - Общий вид трансформаторов всех модификаций с указанием места расположения маркировочной наклейки
150/5А, IVA CL 5Р5
0.72/4 kV,50/60Hz,E
Ith=60In,Icth=120%
IEC61869-2
SR.NO:- 2408000450*
Место нанесения знака утверждения типа
Место нанесения серийного номера
RISHABH INSTRUMENTS LLMTTED
Рисунок 18 - Общий вид маркировочной наклейки трансформаторов всех модификаций с указанием места нанесения знака утверждения типа и серийного номера
Таблица 1 - Метрологические характеристики модификации RISH Xmer 62/W (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,2; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 1 до 30 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 2 - Метрологические характеристики модификации RISH Xmer 74/W (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,2; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 1 до 60 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 10 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 3 - Метрологические характеристики модификации RISH Xmer 45/14 (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 30 до 300 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 10 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 4 - Метрологические характеристики модификации RISH Xmer 45/21 (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 400 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 5 - Метрологические характеристики модификации RISH Xmer 50/14 (30)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 40 до 300 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 7,5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 6 - Метрологические характеристики модификации RISH Xmer 50/21 (30)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 400 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 7,5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 7 - Метрологические характеристики модификации RISH Xmer 50/14 (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 30 до 300 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 12,5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 8 - Метрологические характеристики модификации RISH Xmer 50/21 (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 400 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 15 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 9 - Метрологические характеристики модификации RISH Xmer 50/30 (30)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 75 до 600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 7,5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 10 - Метрологические характеристики модификации RISH Xmer 50/30 (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 15 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 11 - Метрологические характеристики модификации RISH Xmer 62/R
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 15 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 12 - Метрологические характеристики модификации RISH Xmer 62/20 (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 15 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 13 - Метрологические характеристики модификации RISH Xmer 62/30 (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 20 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 14 - Метрологические характеристики модификации RISH Xmer 62/30 (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 15 - Метрологические характеристики модификации RISH Xmer 62/40 (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 10 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 16 - Метрологические характеристики модификации RISH Xmer 74/20 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 40 до 500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 20 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 17 - Метрологические характеристики модификации RISH Xmer 74/30 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 40 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 18 - Метрологические характеристики модификации RISH Xmer 74/40 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 40 до 1000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 20 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 19 - Метрологические характеристики модификации RISH Xmer 74/50 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 1000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 15 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 20 - Метрологические характеристики модификации RISH Xmer 86/40 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 1000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 21 - Метрологические характеристики модификации RISH Xmer 86/50 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 1250 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 22 - Метрологические характеристики модификации RISH Xmer 86/60 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 20 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 23 - Метрологические характеристики модификации RISH Xmer 104/60 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 45 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 24 - Метрологические характеристики модификации RISH Xmer 104/80 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 200 до 2000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 25 - Метрологические характеристики модификации RISH Xmer 130/100 (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 600 до 3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 2,5 до 15 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 26 - Метрологические характеристики модификации RISH Xmer 140/100Н (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 200 до 4000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 60 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 27 - Метрологические характеристики модификации RISH Xmer 140/80 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 200 до 2000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 60 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 28 - Метрологические характеристики модификации RISH Xmer 100/100V (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 400 до 2500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 2,5 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 29 - Метрологические характеристики модификации RISH Xmer 100/130V (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,2; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 400 до 3200 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 2,5 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 30 - Метрологические характеристики модификации RISH Xmer 140/130V (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,2; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 400 до 5000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 3,75 до 20 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 10 до 15 |
Таблица 31 - Метрологические характеристики модификации RISH Xmer 140/100V (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 200 до 3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 60 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 32 - Метрологические характеристики модификации RISH Xmer 225/125 (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 600 до 6000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 5 до 100 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 33 - Метрологические характеристики модификации RISH Xmer 225/167 (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 1000 до 7500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 3,75 до 45 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 15 |
Таблица 34 - Метрологические характеристики модификации RISH Xmer 93/30SC
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1; 3 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 400 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 10 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 10 |
Таблица 35 - Метрологические характеристики модификации RISH Xmer 105/50SC
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 12,5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 15 |
Таблица 36 - Метрологические характеристики модификации RISH Xmer 125/50SC
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 250 до 2000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 15 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 10 |
Таблица 37 - Метрологические характеристики модификации RISH Xmer 155/80SC
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 250 до 3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 45 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 10 |
Таблица 38 - Метрологические характеристики модификации RISH Xmer 195/80SC
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 500 до 5000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,25 до 45 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 30 |
Таблица 39 - Метрологические характеристики модификации RISH Xmer 3РН 75/15 (60)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1; 3 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 160 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 2,5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 40 - Метрологические характеристики модификации RISH Xmer 3РН 105/21 (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1; 3 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 250 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 2,5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 41 - Метрологические характеристики модификации RISH Xmer 3РН 140/31 (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 0,5; 1; 3 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 250 до 500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 3,75 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 42 - Метрологические характеристики модификации RISH Xmer 3РН 185/27 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 1; 3 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 40 до 500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,25 до 5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 43 - Метрологические характеристики модификации RISH Xmer 3РН 185/37 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений | 1; 3 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 300 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 2,5 до 5 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | 5 |
Таблица 44 - Метрологические характеристики модификации RISH Xmer 62/RP (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 300 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 1,5 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5 |
Таблица 45 - Метрологические характеристики модификации RISH Xmer 62/20Р (40)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 200 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | 1 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5 |
Таблица 46 - Метрологические характеристики модификации RISH Xmer 74/20Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 200 до 400 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | 2,5 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5 |
Таблица 47 - Метрологические характеристики модификации RISH Xmer 74/40Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 120 до 750 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 2,5 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5 |
Таблица 48 - Метрологические характеристики модификации RISH Xmer 86/40Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1 до 7,5 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 49 - Метрологические характеристики модификации RISH Xmer 86/50Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 7,5 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 50 - Метрологические характеристики модификации RISH Xmer 104/30Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 51 - Метрологические характеристики модификации RISH Xmer 104/50Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 150 до 1000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 10 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 52 - Метрологические характеристики модификации RISH Xmer 104/60Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 800 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 10 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 53 - Метрологические характеристики модификации RISH Xmer 140/60Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 200 до 2000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 2,5 до 20 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 54 - Метрологические характеристики модификации RISH Xmer 140/80Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 200 до 2500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 2,5 до 20 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 55 - Метрологические характеристики модификации RISH Xmer 140/100Р (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 250 до 3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1 до 10 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 56 - Метрологические характеристики модификации RISH Xmer 225/60Р (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 100 до 2000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 5 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 57 - Метрологические характеристики модификации RISH Xmer 225/125Р (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 600 до 5000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 20 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 58 - Метрологические характеристики модификации RISH Xmer 225/167Р (50)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты | 5Р;10Р |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 1000 до 6000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 20 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5; 10 |
Таблица 59 - Метрологические характеристики модификации RISH Xmer 86/63 (45)
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета | 0,5S; 0,2; 0,5; 1 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 400 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А | от 1,5 до 15 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном | от 5 до 10 |
Таблица 60 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (глубинахширинахвысота), мм, не более | 78x225x245 |
| Внутренние габаритные размеры (глубинахширинахвысота) (только для модификаций RISH Xmer 130/100 (50), RISH Xmer 100/100V (45), RISH Xmer 100/130V (45), RISH Xmer 140/100V (45), RISH Xmer 140/130V (45), RISH Xmer 225/125 (50), RISH Xmer 225/167 (50), RISH Xmer 93/30SC, RISH Xmer 105/50SC, RISH Xmer 125/50SC, RISH Xmer 155/80SC, RISH Xmer 195/80SC, RISH Xmer 62/R (40), RISH Xmer 74/20P (45), RISH Xmer 74/40P (45), RISH Xmer 86/40P (45), RISH Xmer 86/50P (45), RISH Xmer 104/30P (45), RISH Xmer 104/40P (45), RISH Xmer 104/60P (45), RISH Xmer 140/60P (45), RISH Xmer 140/80P (45), RISH Xmer 140/100P (45), RISH Xmer 225/60P (45), RISH Xmer 225/125P (50), RISH Xmer 225/167P( 50)), мм, не более | 60x167x172 |
| Внутренний диаметр (для всех модификаций, кроме RISH Xmer 62W, RISH Xmer 74W, RISH Xmer 130/100(50), RISH Xmer 100/100V(45), RISH Xmer 100/130V(45), RISH Xmer 140/100V(45), RISH Xmer 140/130V(45), RISH Xmer 225/1250(50), RISH Xmer 225/167(50)), мм, не более | 86 |
| Масса, кг, не более | 5,81 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -45 до +45 |
Таблица 61 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.
Таблица 62 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | RISH Xmer | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3 «Монтаж, эксплуатация и методы измерений» руководства по эксплуатации.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы
для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
«Трансформаторы тока RISH Xmer. Стандарт предприятия».
