Комплексы внутритрубной диагностики HEATSCAN КМВТД-01, 94774-25

Комплексы внутритрубной диагностики HEATSCAN КМВТД-01 (далее по тексту

Документы

Карточка СИ

Номер в госреестре	94774-25
Наименование СИ	Комплексы внутритрубной диагностики
Обозначение типа СИ	HEATSCAN КМВТД-01
Изготовитель	Общество с ограниченной ответственностью "Октанта" (ООО "Октанта"), г. Санкт-Петербург
Год регистрации	2025
Срок свидетельства	28.02.2030
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Комплексы внутритрубной диагностики HEATSCAN КМВТД-01 (далее по тексту - комплексы) предназначены для измерений толщины стенок трубопроводов, изготовленных из ферромагнитных материалов, в местах наличия коррозионного или эрозионного износа, а также для выявления сквозных дефектов.

Описание

Принцип действия систем основан на магнитном методе дефектоскопии.

Суть метода заключается в измерении характеристик магнитного поля, возбуждаемого пропусканием через трубопровод переменного электрического тока различной частоты. Измеренное значение толщины стенки трубы определяется как функция соотношения значений амплитуд различной частоты переменного магнитного поля.

Комплексы состоят из двух модулей перемещений (переднего и заднего), служащих для передвижения комплексов внутри контролируемого объекта, измерительного модуля магнитной дефектоскопии, предназначенного для контроля объекта, с индукционными датчиками, видеорегистратора, обеспечивающего получение изображения внутренней поверхности контролируемого трубопровода, блока генератора тока и пульта управления роботом.

Наблюдение за результатами измерений осуществляется с помощью программного обеспечения (ПО) и двух ЖК-мониторов, на которые выводится информация.

Заводской номер в цифровом формате наносится на маркировочную табличку, расположенную на корпусе измерительного модуля комплексов. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование комплексов не предусмотрено.

Общий вид комплексов и место нанесения заводского номера представлены на рисунке 1.

Общий вид маркировочной таблички комплексов представлен на рисунке 2.

Место нанесения заводского номера

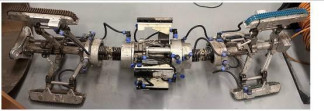

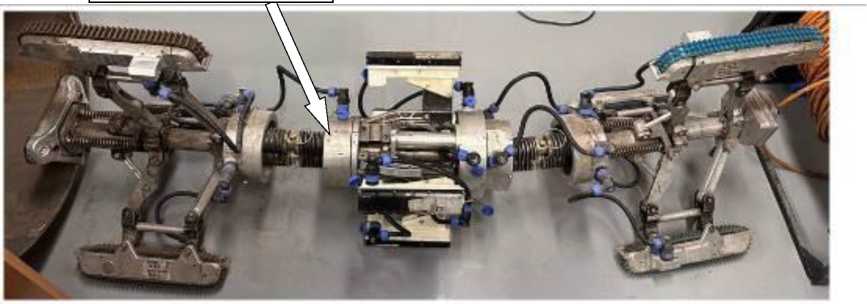

Рисунок 1 - Общий вид комплексов внутритрубной диагностики HEATSCAN КМВТД-01

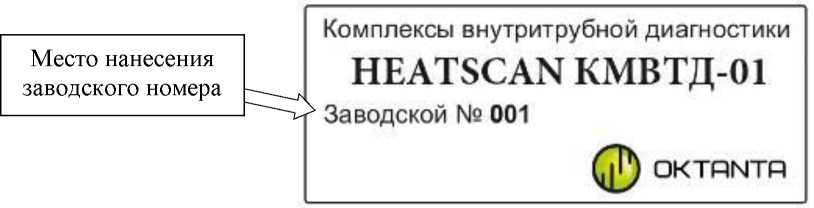

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение

Комплексы имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется управление, сбор, обработка и вывод измерительной информации. За метрологически значимое принимается все ПО.

Конструкция систем исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.

Защита программного обеспечения измерителей соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HeatScan
Номер версии (идентификационный номер) ПО	00.01.05 и выше
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений толщины стенки трубопровода в зоне расположения дефектов типа «плоскодонное сверление»:
- дефекты диаметром 10 мм: - при толщине стенки трубопровода 10 мм - дефекты диаметром 20 мм:	от 0,57-Н до 0,62-Н
- при толщине стенки трубопровода 8 мм	от 0,55 •Н до 0,63 •Н
- при толщине стенки трубопровода 10 мм - дефекты диаметром 30 мм:	от 0,57-Н до 0,80-Н
- при толщине стенки трубопровода 8 мм	от 0,51-Н до 0,69-Н
- при толщине стенки трубопровода 10 мм	от 0,51-Н до 0,73 •Н
Пределы допускаемой абсолютной погрешности измерений толщины стенки трубопровода в зоне расположения дефектов
типа «плоскодонное сверление», мм:
- дефекты диаметром 10 мм:
- при толщине стенки трубопровода 10 мм
• в диапазоне измерений от 0,57-Н до 0,62-Н	± 1
- дефекты диаметром 20 мм:	± 1
- при толщине стенки трубопровода 8 мм • в диапазоне измерений от 0,55-Н до 0,63-Н - при толщине стенки трубопровода 10 мм	± 1
• в диапазоне измерений от 0,57-Н до 0,80-Н	± 1
- дефекты диаметром 30 мм:
- при толщине стенки трубопровода 8 мм • в диапазоне измерений от 0,51-Н до 0,69-Н - при толщине стенки трубопровода 10 мм	± 1
• в диапазоне измерений от 0,51-Н до 0,73-Н	± 1
Минимальный диаметр (порог чувствительности) выявляемого дефекта типа «сквозное сверление», мм, не менее:
- при толщине стенки трубопровода 8 мм	3
- при толщине стенки трубопровода 10 мм	4
- при толщине стенки трубопровода 14 мм	5
Примечание:
H - номинальная толщина стенки трубопровода, мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон толщин стенок трубы, мм

от 3 до 16

Диапазон внутреннего диаметра контролируемой трубы, мм

от 400 до 1400

Протяженность контроля, мм

500
