| Номер в госреестре | 94787-25 |
| Наименование СИ | Термометры цифровые прецизионные |
| Обозначение типа СИ | M1P1 |
| Изготовитель | SHENZHEN INON TECHNOLOGY CO., LTD., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 04.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры цифровые прецизионные M1P1 (далее - термометры) предназначены для измерений температуры различных сред в лабораторных и производственных условиях.
Принцип действия термометров основан на использовании зависимости электрического сопротивления платинового чувствительного элемента проволочного типа (ЧЭ) первичного преобразователя термометра от измеряемой температуры. Встроенный в измерительный блок термометра микропроцессор пересчитывает измеренное значение электрического сопротивления в значение температуры в соответствии с коэффициентами интерполяционной зависимости Каллендара-Ван Дюзена (КВД) индивидуальной статической характеристикой преобразования (ИСХ).
Термометры состоят из первичного преобразователя температуры -термопреобразователя сопротивления (датчика температуры), подключенного при помощи соединительного кабеля к измерительному блоку несъемным способом.
Датчик температуры выполнены в виде одного ЧЭ, помещенного в защитную металлическую трубку из жаропрочного сплава, завальцованную в месте нахождения ЧЭ с одной стороны, а с другой - с присоединенным кабелем в тефлоновой оболочке и с пружинной защитой от перегиба в месте присоединения термопреобразователя сопротивления и кабеля.
Измерительный блок представляет собой электронное автономное устройство переносного типа в алюминиевом прямоугольном корпусе, внутри которого находятся платы микропроцессора, ЖК-дисплея, питания и т.д. Измерительный блок имеет встроенный сенсорный ЖК-дисплей с диагональю 100 мм, а также кнопку включения и выключения питания, два светодиодных индикатора состояния зарядки встроенного аккумулятора, разъемы для подключения датчика температуры и подключения питания от внешней сети переменного тока (при помощи адаптера), или связи с внешним устройством (персональным компьютером или модулем систем INON (валидатором)).
Фотография общего вида термометров приведена на рисунке 1.
Заводской номер датчика температуры и заводской номер измерительного блока термометров в виде цифровых кодов, состоящих из арабских цифр, наносятся на корпуса датчика и блока способом, принятым на предприятии-изготовителе.
Пломбирование термометров не предусмотрено.
Конструкция термометров не предусматривает нанесение знака поверки на средство измерений.

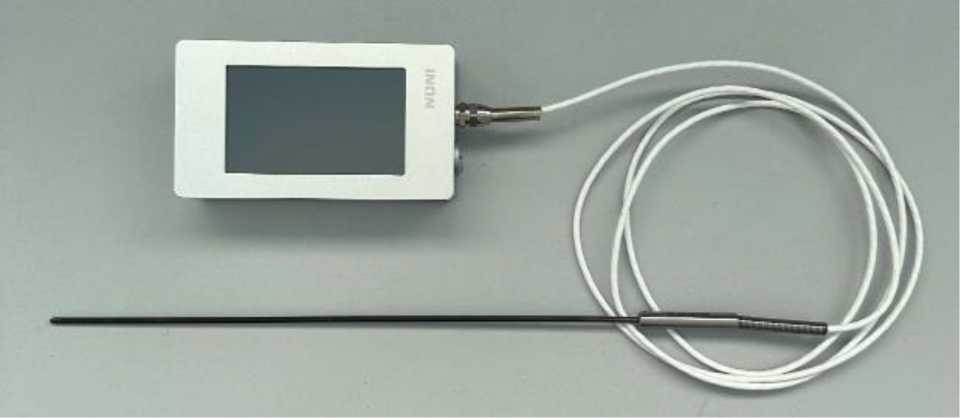

Рисунок 1 - Общий вид термометров цифровых прецизионных M1P1
Места нанесения заводских номеров

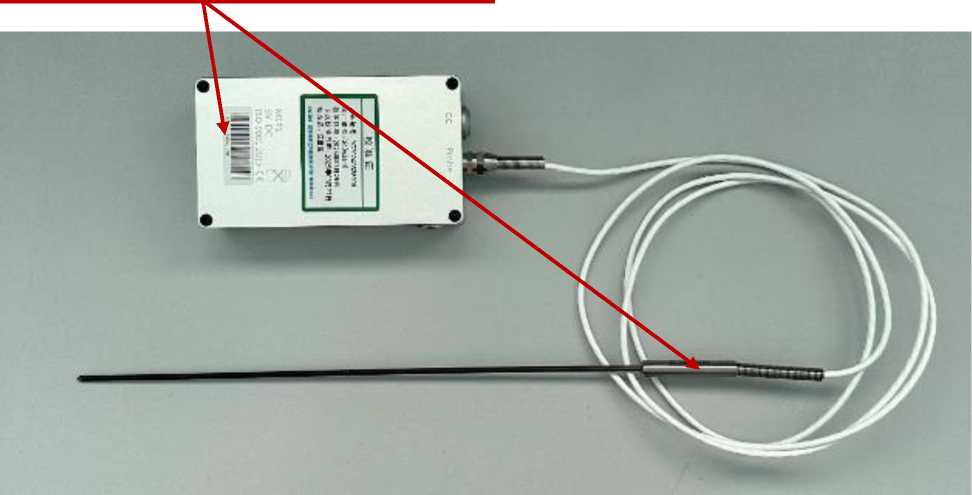

Рисунок 2 - Места нанесения заводских номеров датчика температуры и измерительного блока термометра
Программное обеспечение (ПО) термометров состоит из встроенного метрологически значимого ПО, загружаемого в измерительный блок на предприятии-изготовителе во время производственного цикла. ПО предназначено для работы термометров, отображения результатов измерений, а также для проведения расчета коэффициентов КВД с их последующей записью во внутреннюю память измерительного блока.
Конструкция СИ и структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО термометров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики термометров, а также показатели надежности приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| от -80 до +400 от -60 до +400 от -40 до +400 от -80 до +150 от -60 до +150 | |
| Диапазон измерений температуры^), °C | от -40 до +150 |
| от -80 до 0 от -60 до 0 от -40 до 0 от 0 до +150 от 0 до +400 | |
| Пределы допускаемой абсолютной погрешности измерений | |
| температуры (в зависимости от значения измеряемой температуры), °C: | |
| - в диапазоне от -80 до -60 °C не включ. | ±0,035 |
| - в диапазоне от -60 до -40 °C не включ. | ±0,030 |
| - в диапазоне от -40 до -20 °C не включ. | ±0,025 |
| - в диапазоне от -20 до +20 °C не включ. | ±0,020 |
| - в диапазоне от +20 до +150 °C включ. | ±0,030 |
| - в диапазоне св. +150 до +200 °C включ. | ±0,050 |
| - в диапазоне св. +200 до +400 °C | ±0,100 |
| Время термического срабатывания (в водной среде), т 0,9, с, не более | 9 |
| Цена единицы младшего разряда, °С | 0,001 |
| Тип номинальной статической характеристики преобразования (НСХ) чувствительного элемента (ЧЭ) ТС по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент (а), °С-1 | 0,00385 |
| Наименование характеристики | Значение |
| Примечание: () Конкретное значение диапазона измерений приведено в паспорте на термометр. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Схема соединения внутренних проводов ТС с ЧЭ | 4-х проводная |
| Напряжение питания постоянного тока, В | 12 |
| Габаритные размеры измерительного блока (ширинахвысотахглубина), мм, не более | 77x137x37 |
| Габаритные размеры соединительного кабеля (диаметрхдлина), мм, не более | 3,5x2500 |
| Габаритные размеры погружаемой части ТС (диаметрхдлина), мм, не более | 3,1x300 |
| Минимальная глубина погружения ТС, мм | 150 |
| Длительность автономной работы термометра (при полной зарядке встроенного аккумулятора), ч, не менее | 7 |
| Масса, г, не более | 600 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - для измерительного блока - для соединительного кабеля - относительная влажность воздуха (для измерительного блока), %, не более | от +15 до +25 от -60 до +180 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр цифровой прецизионный в составе: - измерительный блок М1Р1 - датчик температуры АМ3850-30-385 | М1Р1 | 1 шт. |
| Кабель питания с адаптером | - | 1 шт. |
| Валидатор с ПО «POWER 3000» | INON | 1 шт.(*) |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Примечание: (*) () - по дополнительному заказу | ||
приведены в разделе «Авторизация» Руководства по эксплуатации на средство измерений.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя SHENZHEN INON TECHNOLOGY CO., LTD., Китай.
