| Номер в госреестре | 94792-25 |
| Наименование СИ | Каналы измерительные систем управления аккумуляторными батареями |
| Обозначение типа СИ | СУАБ КОМБАТ |
| Изготовитель | Общество с ограниченной ответственностью "РиМтехэнерго" (ООО "РиМтехэнерго"), г. Новосибирск |
| Год регистрации | 2025 |
| Срок свидетельства | 04.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные систем управления аккумуляторными батареями СУАБ КОМБАТ (далее - ИК СУАБ КОМБАТ) предназначены для измерений силы постоянного тока, постоянного напряжения и температуры воздуха в области внешних электрических контактов (борнов) аккумуляторов; сбора и передачи измерительной информации для мониторинга параметров, характеризующих состояние компонентов батарейных систем и обмена информацией с внешними устройствами и системами.
Принцип работы ИК СУАБ КОМБАТ при измерении постоянного напряжения заключается в аналого-цифровом преобразовании напряжения с аккумулятора, обработке результатов аналогово-цифрового преобразования в микропроцессоре блока аккумуляторного элемента (далее - БАК) и передачи результатов измерений в цифровом виде по проводному интерфейсу «токовая петля» в блок опроса модуля (далее - БОМ) и далее в блок управления стрингом (БУС) по интерфейсу RS-485 (Modbus RTU), и далее в блок архивации, регистрации и связи (далее - БАРС).
Принцип работы ИК СУАБ КОМБАТ при измерении силы постоянного тока заключается в преобразовании силы постоянного тока в напряжение постоянного тока с помощью датчика тока (далее - ДТ), аналого-цифровом преобразовании напряжения с ДТ, обработке результатов аналогово-цифрового преобразования в микропроцессоре БУС и передачи результатов измерений в цифровом виде в БАРС по интерфейсу RS-485 (Modbus RTU).
Принцип работы ИК СУАБ КОМБАТ при измерении температуры окружающего воздуха в области борнов аккумулятора заключается в измерении температуры окружающей среды термопреобразователем, расположенным на плате БАК, и передачи результатов измерений в цифровом виде в БОМ по проводному интерфейсу «токовая петля» и далее в БУС, и далее в БАРС по интерфейсу RS-485 (Modbus RTU).
БАРС осуществляет прием измерительной информации от БУС, ее архивацию и хранение в собственной базе данных, а также передачу по запросу внешних информационных систем по протоколам МЭК 61850-2, МЭК 60870-5-104, Modbus TCP для отображения и дальнейшей передачи внешним устройствам и системам.
ИК СУАБ КОМБАТ выделены на функциональном уровне из системы управления аккумуляторными батареями СУАБ КОМБАТ, которая осуществляет непрерывный контроль и управление батарейными системами.
ИК СУАБ КОМБАТ состоят из конструктивно и функционально выделенных уровней.
Первый уровень (lev 1) состоит из БАК, выполняющих измерения постоянного напряжения аккумулятора и температуры окружающего воздуха в области борнов аккумулятора. БАК являются измерительными устройствами измерительного канала напряжения аккумулятора (далее - ИКНА) и измерительного канала температуры борна (далее - ИКТБ).
Второй уровень (lev 2) состоит из БОМ, выполняющих опрос БАК и вычисляющих напряжение модуля аккумуляторных батарей на основании значений постоянного напряжения каждого аккумулятора, входящего в состав модуля. БОМ и БАК являются измерительными устройствами измерительного канала напряжения модуля (далее - ИКНМ).
Третий уровень (lev 3) состоит из БУС с подключенным ДТ. БУС выполняют опрос БОМ и измерения силы постоянного тока в двух направлениях (заряда и разряда аккумуляторной батарейной системы), передачу по интерфейсу результатов измерений с нижних уровней в БАРС, а также по интерфейсу USB 3.0 в ПК с установленным специальным программным обеспечением СПО БУС.
Четвертый уровень (lev 4) состоит из БАРС, выполняющего опрос БУС, архивирование в базе данных и передачу результатов измерений по открытым протоколам связи в другие системы.

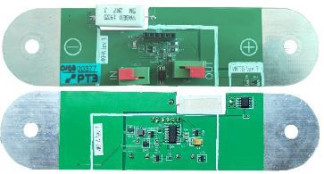

На рисунке 1 приведен общий вид БАК с выделением зоны размещения элементов схемы, участвующих в измерениях постоянного напряжения и температуры воздуха в области борна и место нанесения заводского номера БАК. Заводской номер в цифровом формате наносится методом цифровой печати на этикетку с защитой от снятия, расположенную на плате БАК.
Место нанесения заводского номера БАК
а)
б)
Рисунок 1 - Внешний вид БАК
а - исполнение БАК-01 (МТПФ.426469.100) б - исполнение БАК-02 (МТПФ.426469.100-01)
Место нанесения заводского номера БАК
Рисунок 2 - Внешний вид БОМ
Место нанесения заводского номера
заводского номера. Заводской номер в цифровом формате наносится методом цифровой печати на ярлык с защитой от снятия, расположенный на корпусе БУС.
Клеммы подключения
Рисунок 3 - Внешний вид БУС
Примечание - Цвета корпуса, наклеек, пломбы БУС могут отличаться от представленных на рисунке.
На рисунке 4 приведен общий вид БАРС и место нанесения знака утверждения типа и заводского номера. Заводской номер в цифровом формате наносится методом цифровой печати на ярлык с защитой от снятия, расположенный на корпусе БАРС.
Место нанесения заводского номера
знака
типа
Место пломбирования изготовителем для защиты от перезаписи ПО
Рисунок 4 - Внешний вид БАРС
Примечание - Цвета корпуса, наклеек, пломбы, вид и расположение радиатора, расположение разъемов для подключения интерфейсов могут отличаться от представленных на рисунке 4.
Компоненты ИК СУАБ КОМБАТ содержат встроенное программное обеспечение (далее - ВПО), влияющее на метрологические характеристики ИК СУАБ КОМБАТ. ВПО представляет собой внутреннюю программу микропроцессоров компонента ИК (БАК, БОМ, БУС), обеспечивающее функционирование ИК и управление интерфейсами передачи данных.
ПО БАРС состоит из операционной системы и программного комплекса управления БАРС РОФ.МТПФ.00002-01 (далее - ПКУ БАРС), передачу данных внешним устройствам и системам.
В таблице 1 приведены идентификационные признаки метрологически значимой части ПО компонентов ИК СУАБ.
Таблица 1 - Идентификационные признаки метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Программный комплекс для управления БАРС | |
| Идентификационное наименование ПО | ПКУ БАРС РОФ.МТПФ.00002-01 |
| Номер версии (идентификационный номер) ПО не ниже | v.12.1 |
| Цифровой идентификатор ПО | Не используется |
| Программный модуль управления БАК | |
| Идентификационное наименование ПО | ПМУ БАК МТПФ.426469.100 ПО |
| Номер версии (идентификационный номер) ПО не ниже | v.00002009 |
| Цифровой идентификатор ПО | Не используется |
| Идентификационные данные (признаки) | Значение |
| Программный модуль управления БОМ | |
| Идентификационное наименование ПО | ПМУ БОМ МТПФ.426469.200 ПО |
| Номер версии (идентификационный номер) ПО не ниже | v.00004005 |
| Цифровой идентификатор ПО | Не используется |
| Программный модуль управления БУС | |
| Идентификационное наименование ПО | ПМУ БУС МТПФ.426469.300 ПО |
| Номер версии (идентификационный номер) ПО не ниже | v.00003001 |
| Цифровой идентификатор ПО | Не используется |
Конструкция БУС обеспечивает защиту встроенного программного обеспечения от модификации путем механической защиты микропроцессора от перезаписи.
Модификация ВПО БАК, БОМ по внешним интерфейсам ИК СУАБ КОМБАТ невозможна.
Программный комплекс ПКУ БАРС защищен от несанкционированной модификации средствами парольной защитой операционной системы.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Для отображения результатов измерений используется:
а) программный комплекс управления БАРС (ПКУ БАРС) РОФ.МТПФ.00002-01.
б) пульт управления и мониторинга ПУМ, входящий в состав СУАБ КОМБАТ (при наличии в комплекте поставки);
в) сервисное программное обеспечение БУС (СПО БУС) РОФ.МТПФ.00006-01 -, устанавливаемое на персональный компьютер с операционной системой не ниже Windows 10;
г) программное обеспечение ПО «КОМБАТ-ОПЕРАТОР» МТПФ.421449.001 ПО1, устанавливаемое на персональный компьютер с операционной системой не ниже Windows 10.
Основные метрологические и технические характеристики приведены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики ИКНА
| Наименование характеристики | Значения |
| Постоянное напряжение, номинальное значение ианом, В | 3,2 |
| Пределы допускаемой приведенной к номинальному значению погрешности измерения напряжения ИКНА в диапазоне измерения напряжения 2,0<U<3,9 В, % | ± 0,5 |
Таблица 3 - Метрологические характеристики ИКНМ
| Наименование характеристики | Значения |
| Постоянное напряжение, номинальное значение, UmHOm, В | от 16,0 до 57,6 1) |
| Пределы допускаемой приведенной к номинальному значению погрешности измерения напряжения ИКНМ в диапазоне измерения напряжения 0,8-UmHOm<U<1,25-UmHOm, % | ± 0,5 |
| 1) Значение UmHOm указывается в паспорте БОМ - определяется количеством аккумуляторов в модуле. | |
Таблица 4 - Метрологические характеристики ИКТ
| Наименование характеристики | Значения | |
| ИКТ-1 | ИКТ-2 | |
| Сила постоянного тока, номинальное значение, 1ном, А | 100 | 200 |
| Сила постоянного тока, максимальное значение 1макс | 600 | 750 |
| Пределы допускаемой приведенной к номинальному значению погрешности измерения силы тока в диапазоне измерения силы тока 0,021ном < 1<1,21ном, % 1) | ±0,5 | ±0,5 |
| Пределы допускаемой относительной погрешности измерения силы тока в диапазоне измерения силы тока 1,2 1ном < I< 1макс, % 1) | ±2,0 | ±2,0 |
| 1) При измерении силы тока в двух направлениях | ||
Таблица 5 - Метрологические характеристики ИКТБ
| Наименование характеристики | Значения | |||
| Пределы допускаемой абсолютной погрешности при измерении температуры воздуха в области борнов, в диапазоне температур от 0 °С до 70 °С, °С | ±5 | |||
| Таблица 6 - Технические характеристики компонентов И | С СУАБ | |||
| Наименование характеристики | Значения | |||
| БАК | БОМ | БУС | БАРС | |
| Номинальное напряжение питания, ипит.ном, В | 3,2 | 24 | 24 | 24 |
| Нижняя граница рабочего диапазона напряжения питания, ипит.мин, В | 2,0 | 21,6 | 21,6 | 21,6 |
| Верхняя граница рабочего диапазона напряжения питания, ипит.макс, В | 4,0 | 26,4 | 26,4 | 26,4 |
| Активная потребляемая мощность, Вт, не более | 0,01 | 0,5 | 1,5 | 35 |
| Г абаритные размеры для всех исполнений, мм, не более высота ширина длина длина соединительного провода между БУС и ДТ | 20 45 200 - | 20 50 110 - | 90 58 160 500 | 55 106 173 - |
| Масса, кг, не более | 0,05 | 0,10 | 0,30 | 2,00 |
| Средняя наработка до отказа, То, ч, не менее | 99406 | 65406 | 20406 | 4405 |
| Наименование характеристики | Значения | |||
| БАК | БОМ | БУС | БАРС | |
| Среднее время восстановления работоспособного состояния, Тв, ч, не более | 24 | |||
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа | от 0 до плюс 50 от 30 до 80 от 73,3 до 106,7 | |||
наносится на титульный лист формуляра СУАБ КОМБАТ, на титульные листы паспортов БАК, БОМ, БУС, БАРС типографским способом, а также на корпусе компонентов ИК СУАБ КОМБАТ в корпусном исполнении методом цифровой печати с последующим ламинированием на ярлык, расположенный на корпусах БАРС (БУС, БАРС).
Комплектность средства измерения приведена в таблице 7.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блока аккумуляторного элемента | БАК | В соответствии с заказом |
| Блок опроса модуля | БОМ | |
| Блок управления стрингом | БУС | |
| Блок автоматической регистрации | БАРС | 1 шт. |
| Пульт управления и мониторинга | ПУМ | 1 шт. |
| Документация | ||
| Руководство по эксплуатации | МТПФ.421449.001 РЭ | 1 шт. |
| формуляр СУАБ КОМБАТ | МТПФ.421449.001 ФО | 1 шт. |
| паспорт БАК | МТПФ.426469.100 ПС | В соответствии с заказом |
| паспорт БОМ | МТПФ.426469.200 ПС | |
| паспорт БУС | МТПФ.426469.300 ПС | |
| паспорт БАРС | МТПФ.426469.400 ПС | |
| паспорт ПУМ | МТПФ.426469.500 ПС | |
| Программное обеспечение | ||
| Сервисное программное обеспечение БУС (СПО БУС) на CD-диске | РОФ.МТПФ.00006-01 | 1 шт. |
приведены в руководстве по эксплуатации МТПФ.421449.001 РЭ в разделе 2.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении
Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
МТПФ.421449.01 ТУ Системы управления аккумуляторными батареями СУАБ КОМБАТ. Технические условия.
