| Номер в госреестре | 94801-25 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | ALTUS Nexto Xpress |
| Изготовитель | Altus Sistemas de Automação S.A., Бразилия |
| Год регистрации | 2025 |
| Срок свидетельства | 04.03.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические ALTUS Nexto Xpress (далее по тексту -контроллеры) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, а также воспроизведения силы постоянного электрического тока и постоянного электрического напряжения.
Контроллеры предназначены для управления процессом во всех диспетчерских приложениях, для управления производством, передачей и распределением электроэнергии в таких системах, как гидроэлектростанции (ГЭС) и электроподстанции. Контроллеры могут быть использованы в химической, нефтедобывающей, нефтеперерабатывающей, горнорудной, металлургической, и других отраслях промышленности.
Принцип действия контроллеров заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в центральный процессор и обработке цифрового кода, а также преобразовании заданного кода в выходные электрические сигналы посредством цифроаналогового преобразования (ЦАП), выдаче управляющего воздействия для передачи информационных и управляющих сигналов контроллеров.
Конструктивно контроллеры выполнены в едином пластиковом корпусе с возможностью крепления на DIN-рейку. Подключение внешних связей осуществляется через разъемные соединения, расположенные на верхней и нижней сторонах контроллеров. Имеется наличие интерфейсов Ethernet, CAN, USB и последовательного интерфейса RS-485.
Контроллеры изготавливаются в четырех модификациях: XP315, XP325, XP340 и XP350, отличающихся наличием/отсутствием и количеством аналоговых входов и выходов.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку типографским способом, расположенной на левой стороне корпуса контроллеров.
Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.
Пломбирование контроллеров не предусмотрено.
Общий вид контроллеров представлен на рисунках 1-4.
Общий вид маркировочной таблички контроллеров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 5.

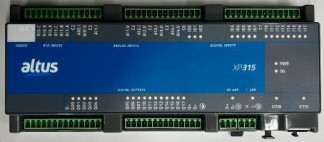

Рисунок 1 - Общий вид контроллеров модификации XP315
Рисунок 2 - Общий вид контроллеров модификации XP325
Рисунок 3 - Общий вид контроллеров модификации XP340
Рисунок 4 - Общий вид контроллеров модификации XP350
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 5 - Общий вид маркировочной таблички контроллеров
Программное обеспечение контроллеров разделяется на встроенное программное обеспечение (далее по тексту - ВПО) и внешнее программное обеспечение (далее по тексту -внешнее ПО), устанавливаемое на персональный компьютер.
ВПО является метрологически значимым, встроено в контроллеры и хранится в их энергонезависимой памяти. ВПО контроллеров устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО «MasterTool IEC XE», устанавливаемое на персональный компьютер, позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом виде, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю). Метрологически значимая часть внешнего ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.
Уровень защиты ВПО и внешнего ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики контроллеров оцениваются с учетом влияния ПО.
Идентификационные данные ПО контроллеров приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ВПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | В соответствии с модификацией контроллера |
| Номер версии (идентификационный номер ПО), не ниже | 1.12.29.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные метрологически значимой части внешнего ПО.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | unmsp math.dll | libunmsp math.so |
| Номер версии (идентификационный номер ПО), не ниже | 1.16.1 | 1.16.1 |
| Цифровой идентификатор ПО | - | - |
Таблица 3 - Метрологические характеристики_____
| Модификации | Количество каналов | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой (основной) приведенной погрешности | Пределы допускаемой дополнительной приведенной погрешности, % |
| XP315, XP325, XP340, XP350 | 5 | от 0 до 20 мА | - | ±0,3 % | ±0,015 |
| от 0 до 10 В | - | ±0,3 % | ±0,010 | ||
| 2 | от 0 до 400 Ом от 0 до 4000 Ом | - | ±0,5 % | - | |
| XP325, XP340 | 4 | - | от 0 до 20 мА | ±0,3 % | ±0,020 |
| - | от 0 до 10 В | ±0,3 % | ±0,025 | ||
| Примечания: 1. Нормируемым значением для приведенной погрешности является максимальное значение диапазона измерений. 2. Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений на каждый 1 C в диапазоне температур от -20 C до +60 C 3. Основная и дополнительная погрешности суммируются алгебраически. | |||||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение постоянного тока, В - напряжение постоянного тока, В | 24 от 19,2 до 30 |
| Потребляемая мощность, Вт, не более | 9 |
| Габаритные размеры (ШиринахДлинахВысота), мм, не более | 215,5x98,8x34,0 |
| Нормальные условия измерений: - температура окружающего воздуха, C | от +23 до +27 |
| Условия эксплуатации: - температура окружающего воздуха, C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -20 до +60 от 5 до 96 от 84,0 до 106,7 |
| Масса, кг, не более | 0,37 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 80000 |
| Срок службы, лет, не менее | 15 |
наносится на маркировочную табличку типографским способом, расположенной на левой стороне корпуса контроллеров согласно схеме, указанной на рисунке 5 и на титульный лист паспорта и руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый логический ALTUS Nexto Xpress | Соответствует модификации | 1 шт. |
| Паспорт | CE116100 | 1 экз. |
| Руководство по эксплуатации | MU216600 | 1 экз. |
| Программное обеспечение | MasterTool IEC XE | 1 экз. |
| Примечание - Руководство по эксплуатации и программное обеспечение предоставляются в электронном виде. | ||
приведены в разделе 2.2.1 «Принцип действия и метод измерений» руководства по эксплуатации MU216600.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Контроллеры программируемые логические ALTUS Nexto Xpress. Стандарт предприятия.
