| Номер в госреестре | 94833-25 |
| Наименование СИ | Твердомеры Роквелла |
| Обозначение типа СИ | HRS-150 |
| Изготовитель | Компания "Shanghai Aolong Xingdi Testing Equipment Company LTD", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 07.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Роквелла HRS-150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в шести модификациях: MHRS-150/45 Plus, MHRS-150/45-Z Plus, HRS-150/45X, HRS-150/45X-Z, JMHRS-150/45, JMHRS-150/45-XYZ. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, а также габаритными размерами и массой.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-6.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомер не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-6.
Место нанесения маркировочной таблички
Рисунок 2 - Общий вид твердомеров
Роквелла MHRS-150/45-Z Plus
Рисунок 1 - Общий вид твердомеров
Роквелла MHRS-150/45 Plus
Рисунок 3 - Общий вид твердомеров
Роквелла HRS-150/45X
Рисунок 4 - Общий вид твердомеров
Роквелла HRS-150/45X-Z
Место нанесения маркировочной таблички

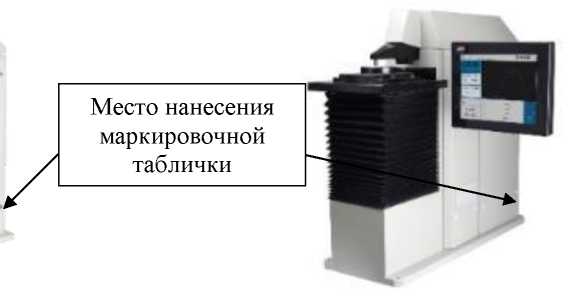

Рисунок 5 - Общий вид твердомеров Роквелла JMHRS-150/45
Рисунок 6 - Общий вид твердомеров
Роквелла JMHRS-150/45-XYZ
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификаций | |||
| MHRS-150/45 Plus; HRS-150/45X | MHRS-150/45-Z Plus | HRS-150/45X-Z | JMHRS-150/45, JMHRS-150/45-XYZ | |
| Идентификационное наименование ПО | DHT | |||
| Номер версии (идентификационный номер) ПО | не ниже v 010 | не ниже v 02F | не ниже v 01Т | не ниже v 02Т |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |||
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла
| Шкала твердости | Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
| предварительная | основная | предварительная | основная | |
| Шкала Роквелла | ||||
| HRA, HRF(W), HRH(W) | 98,07 | 588,4 | ±2,0 | ±0,5 |
| HRB(W), HRE(W), HRD | 980,7 | |||
| HRC, HRG(W), HRK(W) | 1471 | |||
| Шкала Супер-Роквелла | ||||
| HR15N, HR15T(W) | 29,42 | 147,1 | ±2,0 | ±0,66 |
| HR30N, HR30T(W) | 294,2 | |||
| HR45N, HR45T(W) | 441,3 | |||
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла
| Шкала Роквелла | Диапазон измерений твердости | Пределы допускаемой абсолютной погрешности твердомеров | Размах чисел твердости, не более |
| HRA | от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. | ±2,0 HRA ±1,2 HRA | 0,8 |
| HRB(W) | от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ. | ±3,0 HRB(W) ±2,0 HRB(W) | 1,2 |
| HRC | от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. | ±2,0 HRC ±1,5 HRC ±1,0 HRC | 0,8 |
| HRD | от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. | ±2,0 HRD ±1,5 HRD | 0,8 |
| HRE(W) | от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ. | ±2,5 HRE(W) ±2,0 HRE(w) | 1,2 |
| HRF(W) | от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ. | ±3,0 HRF(W) ±2,0 HRF(w) | 1,2 |
| HRG(W) | от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRG(W) до 94 HRG(w) включ. | ±6,0 HRG(W) ±4,5 HRG(w) ±3,0 hrg(w) | 1,2 |
| HRH(W) | от 80 HRH(W) до 100 HRH(W) включ. | ±2,0 HRH(W) | 1,2 |
| HRK(W) | от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ. | ±4,0 HRK(W) ±3,0 hrk(w) ±2,0 HRK(w) | 1,2 |
| П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон 2 Метрологические характеристики действительны для 5 измерений | |||
| Таблица 4 - Метрологические характеристики твердоме | ров по шкалам Супер-Роквелла | ||
| Шкала Супер-Роквелла | Диапазон измерений твердости | Пределы допускаемой абсолютной погрешности твердомеров | Размах чисел твердости, не более |
| HR15N | от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ. | ±2,0 HR15N ±1,0 HR15N | 1,2 1,0 |
| HR30N | от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ. | ±2,0 HR30N ±1,0 HR30N | 1,2 1,0 |
| HR45N | от 20 HR45N до 78 HR45N включ. | ±2,0 HR45N | 1,2 |
| HR15T(W) | от 62 HR15T(W) до 93 HR15T(W) включ. | ±3,0 HR15T(W) | 2,4 |
Продолжение таблицы 4
| Шкала Супер-Роквелла | Диапазон измерений твердости | Пределы допускаемой абсолютной погрешности твердомеров | Размах чисел твердости, не более |
| HR30T(W) | от 15 HR30T(W) до 70 HR30T(W) включ. св 70 HR30T(w) до 82 HR30T(w) включ. | ±3,0 HR30T(W) ±2,0 HR30t(w) | 2,4 2,0 |
| HR45T(W) | от 10 HR45T(W) до 72 HR45T(W) включ. | ±3,0 HR45T(W) | 2,4 |
| П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон 2 Метрологические характеристики действительны для 5 измерений | |||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| У словия эксплуатации | |
| температура окружающего воздуха, °С | от +15 до +35 |
| относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электрического питания | |
| напряжение переменного тока, В | от 207 до 253 |
| частота переменного тока, Гц | от 49,5 до 50,5 |
| Габаритные размеры, мм, не более - MHRS-150/45 Plus; MHRS-150/45-Z Plus | |
| длина | 800 |
| ширина | 300 |
| высота | 1200 |
| - HRS-150/45X | |
| длина | 1200 |
| ширина | 500 |
| высота | 1200 |
| - HRS-150/45X-Z; JMHRS-150/45, JMHRS-150/45-XYZ | |
| длина | 1000 |
| ширина | 800 |
| высота | 1200 |
| Масса, кг, не более | |
| - MHRS-150/45 Plus | 200 |
| - MHRS-150/45-Z Plus; HRS-150/45X | 250 |
| - HRS-150/45X-Z; JMHRS-150/45, JMHRS-150/45-XYZ | 300 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность твердомера
| Наименование | Обозначение | Количество |
| Твердомер Роквелла | HRS-150 | 1 шт. |
| Персональный компьютер * | - | 1 шт. |
| Принадлежности | - | 1 комплект |
| Руководство по эксплуатации | HRS-150 - 01 РЭ | 1 экз. |
| * В соответствии с заказом | ||
Сведения о методиках (методах) измерений приведены в документе «HRS-150 - 01РЭ. Руководство по эксплуатации», глава 4 «Использование твердомера».
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;
ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»;
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»;
Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении государственной поверочной схемы для средств измерения твердости по шкалам Роквелла и Супер-Роквелла»;
Стандарт предприятия «Твердомеры Роквелла HRS-150/45. СП».
