| Номер в госреестре | 94834-25 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | МЕГЕОН |
| Изготовитель | BEIJING BANGSHENG INTERNATIONAL TRADE CO., LTD, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 07.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые МЕГЕОН (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушения сплошности, измерений толщины изделий, координат дефектов, а также для контроля однородности материалов, полуфабрикатов, готовых изделий и сварных соединений.
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля, а именно на возбуждении импульсов ультразвуковых колебаний (далее - УЗК) в материале контролируемого объекта и регистрации отраженных эхо-сигналов от дефектов и границ материалов.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в объекте контроля от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина изделия.
Дефектоскопы выпускаются следующих моделей: 29100 и 29120. Отличаются модели внешним видом и техническими характеристиками.
Дефектоскопы имеют переносной тип конструкции, питание осуществляется от встроенного элемента питания постоянного тока.
Конструктивно дефектоскопы состоят из электронного блока и пьезоэлектрического преобразователя (ПЭП).
Дефектоскопы могут использоваться как с ПЭП из комплекта поставки, так и с любыми другими ПЭП имеющими BNC-разъём и подходящими по параметрам к приборам.
Дефектоскопы включает в себя функциональные клавиши, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация, и разъем подключения пьезоэлектрического преобразователя.
Общий вид дефектоскопа модификации 29100 представлен на рисунке 1, дефектоскопа модификации 29120 - на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения наносится типографским методом на наклейку, которая наносится на корпус электронного блока. Пломбирование корпуса осуществляется отдельной наклейкой-пломбой. Схема с указанием мест нанесения представлена на рисунках 2 и 4. У модели 29100 также указывается версия ПО.

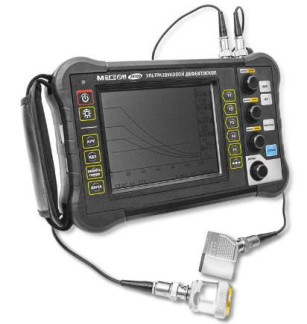

Рисунок 1 - Общий вид дефектоскопов модель 29100
Место нанесения знака утверждения типа
Место нанесения заводского номера
Указание версии программного обеспечения прибора
Рисунок 2 - Место нанесения заводского номера, пломбы, версии ПО и знака утверждения типа на дефектоскопы модели 29100
Рисунок 3 - Общий вид дефектоскопов модель 29120
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 4 - Место нанесения заводского номера, знака утверждения типа и пломбы на дефектоскопы модели 29120
Место нанесения пломбы
Программное обеспечение (ПО) выполняет следующие основные функции:
- управление аппаратными ресурсами;
- хранение всех результатов измерений в единой базе данных;
- отображение результатов измерений в режиме реального времени;
- отображение результатов измерений в виде пересчетных значений по заранее предустановленным параметрам.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1 - Идентификационные признаки ПО
| Идентификационные данные (признаки) | Значение | |
| 29100 | 29120 | |
| Идентификационное наименование ПО | Firmware | |
| Номер версии (идентификационный номер) ПО, не ниже | V2018.1.1 | V1.03 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 29100 | 29120 | |
| Диапазон измерения толщины по стали, мм | от 20 до 1500 | |
| Пределы допускаемой абсолютной погрешности измерения толщины (по стали), мм | ±(0,03^Т1}+1,0) | |
| Диапазон измерений глубины залегания дефектов (по стали), мм | от 4 до 600 | |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов (по стали) с прямыми преобразователями, мм | ±(0,03<Н1 2+1,0) | |
| Диапазон измерений координат дефектов (по стали), мм | от 4 до 600 | |
| Пределы допускаемой абсолютной погрешности измерений координат дефектов (по стали) с наклонными преобразователями, мм | ±(0,03^У3+1,0) | |
| Пределы допускаемой абсолютной погрешности измерений координат дефектов по стали с наклонными преобразователями от точки ввода до проекции дефекта на поверхность сканирования, мм4 | ±(0,03<Х5+1,0) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модель 29100 | Модель 29120 | |
| Диапазон показаний толщины по стали, мм | от 4 до 1500 | от 4 до 1500 |
| Диапазон рабочих частот, МГц | от 0,4 до 10 с шагом 0,1; 1; 10 | от 0,5 до 20 с шагом 0,1 |
| Диапазон настройки скорости ультразвука в материалах, м/с | от 1000 до 9999 с шагом 1; 10; 100 | от 100 до 9999 с шагом 1; 2; 4; 6; 8; 10; 20; 50 |
| Диапазон настройки усиления, дБ | от 0 до 110 с шагом 0,1; 1 | от 0 до 120 с шагом 0,1; 1; 2; 4; 6; 8; 10; 20; 50 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 250 160 70 | 250 160 60 |
| Масса, кг, не более | 1,1 ± 0,1 | 1,1 ± 0,1 |
| Электропитание от аккумуляторов, В | 4,8 | 11,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +35 от 50 до 80 | от +15 до +35 от 50 до 80 |
наносится типографским способом на наклейку, размещенную на корпусе электронного блока и на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой | МЕГЕОН | 1 шт. |
| Преобразователь: - прямой* - наклонный* | -- | * * |
| Кабель преобразователя | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс для транспортировки и хранения | - | 1 шт. |
| Руководство по эксплуатации/паспорт | - | 1 экз. |
| *Модель и количество в соответствии с заказом. | ||
приведены в документе «Дефектоскоп ультразвуковой МЕГЕОН 29100. Руководство по эксплуатации» и «Дефектоскоп ультразвуковой 29120. Руководство по эксплуатации» раздел «Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах».
