| Номер в госреестре | 94845-25 |
| Наименование СИ | Датчики трансформаторные с унифицированным выходом |
| Обозначение типа СИ | СТ |
| Изготовитель | Общество с ограниченной ответственностью "СОФТИТЕК" (ООО "СОФТИТЕК"), г. Уфа |
| Год регистрации | 2025 |
| Срок свидетельства | 10.03.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики трансформаторные с унифицированным выходом СТ (далее - датчики) предназначены для преобразований значений силы переменного тока в унифицированный сигнал от 4 до 20 мА, передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц и напряжением 0,66 кВ.
Принцип действия датчиков основан на преобразовании входного сигнала силы переменного тока промышленной частоты в выходной сигнал силы постоянного тока от 4 до 20 мА с высокой линейностью.
Конструктивно датчики состоят из встроенного трансформатора, позволяющего осуществить бесконтактное считывание входного тока, усилителя, выпрямителя, интегратора и формирователя выходного сигнала. Кроме того, датчик содержит две встроенные схемы защиты, позволяющие защитить датчик от воздействия высоких входных токов, а также защитить приемник сигналов, ограничивая выходной ток датчика.
Датчики выпускаются в модификациях СТ-ТП03С-63А/(4-20мА)-00-З/0, СТ-ТП30-150А/(4-20мА)-00-З/0, отличающихся габаритными размерами, номинальным первичным током.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

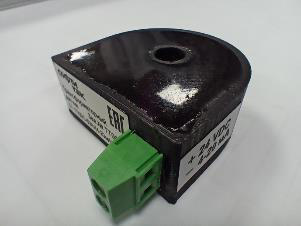

Рисунок 1 - Общий вид датчиков с указанием, места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| СТ-ТП03С-63А/ (4-20мА)-00-З/0 | СТ-ТП30-150А/ (4-20мА)-00-З/0 | |
| Номинальное значение силы переменного тока, А | 63 | 150 |
| Диапазон преобразований силы переменного тока, А | от 0,63 до 63,00 | от 1,5 до 150,0 |
| Пределы допускаемой приведенной (к верхнему пределу преобразований) погрешности преобразований силы переменного тока, % | ±2 | |
| Диапазон значений силы постоянного тока во вторичной цепи, мА | от 4 до 20 | |
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение для модификации | |
| СТ-ТП03С-63А/(4-20мА)-00-З/0 | СТ-ТП30-150А/ (4-20мА)-00-З/0 | |
| Номинальное напряжение питания постоянного тока, В | 24 | |
| Максимальное сопротивление нагрузки, Ом | 500 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 38x36x16 | 38x40x18 |
| Масса, кг, не более | 0,04 | 0,06 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +85 | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 260000 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик трансформаторный с унифицированным выходом | СТ | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
приведены в разделе 3 «Основные технические характеристики» документа «Датчики трансформаторные с унифицированным выходом СТ. Паспорт».
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
СФВЕ.671221.001 ТУ «Датчики трансформаторные с унифицированным выходом СТ. Технические условия».
