| Номер в госреестре | 94860-25 |
| Наименование СИ | Модули аналоговых входов |
| Обозначение типа СИ | WB-MAI6 |
| Изготовитель | Общество с ограниченной ответственностью "ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ" (ООО "ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ"), Московская обл., г. Долгопрудный |
| Год регистрации | 2025 |
| Срок свидетельства | 10.03.2030 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |

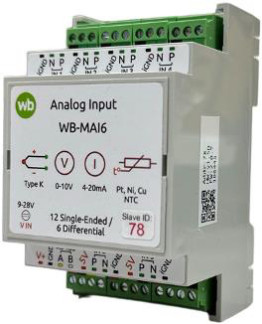

Модули аналоговых входов WB-MAI6 (далее - модули) предназначены для измерений входных сигналов напряжения и силы постоянного тока, электрического сопротивления, преобразований сигналов от термопреобразователей сопротивления, преобразователей термоэлектрических, NTC-термисторов в значения температуры.
Принцип действия модулей основан на преобразовании аналогового сигнала в цифровой с последующей передачей на контроллер или персональный компьютер (далее -ПК).
Сигналы силы постоянного тока измеряются с помощью встроенных в модуль шунтирующих резисторов в 100 Ом. Для получения сигналов от термопреобразователей сопротивление по двухпроводной и трёхпроводной схеме используются встроенные прецизионные источники тока от 50 до 1000 мкА.
В модули встроены отключаемые делители напряжения, которые отключаются автоматически в зависимости от входного сигнала.
Модуль может поставляться в комплекте с внешними делителями напряжения WB-VDIV, которые позволяют увеличить диапазон измеряемого напряжения, а также повысить входное сопротивление для напряжений более 4,5 В.
Модули имеют 6 универсальных входов. Каждый вход по очереди подключается к аналого-цифровому преобразователю (далее - АЦП) для измерения входных сигналов.
Управление модулями производится с контроллера или ПК по шине RS-485 командами по протоколу Modbus.
Конструктивно модули выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. На корпус модулей крепятся клеммы для присоединения подводящих проводников и кабеля питания.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено.
WB-MAI6
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
MW 4 20m* Pt. Ni.Cu
’2 Single-Ended/ 6 Differential
Рисунок 1 - Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) модулей является встроенным. Встроенное ПО обеспечивает выполнение измерений (включая управление коммутацией входов и внутренних цепей, управление работой АЦП), запись и хранение в энергонезависимой памяти прибора настроек каналов, приём и передачу информации по интерфейсу RS-485.
ПО разделено на метрологически значимую и незначимые части.
Метрологические характеристики модулей нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 2.х.х |
| Цифровой идентификатор ПО | - |
| П р и м е ч а н и е - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (2.); - номер версии метрологически незначимой части ПО (х.х), где «х» может принимать целые значения в диапазоне от 0 до 99 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений силы постоянного тока, мА | от 0 до 5 от 0 до 20 от 4 до 20 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА | ±(0,002<1изм+0,001) |
| Диапазоны измерений напряжения постоянного тока в однополярном режиме, В | от 0 до 1 от 0 до 10 от 0 до +30 от 0 до 60 (с делителем напряжения WB-VDIV) |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в однополярном режиме, В: - от 0 до 1 В - от 0 до 10 В - от 0 до 60 В (с делителем напряжения WB-VDIV) | ±(0,002-^+0,00005) ±(0,005-^+0,00005) ±(0,002^изм+0,02) |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в однополярном режиме (в диапазоне измерений напряжения постоянного тока от 0 до 30), В: - от 0 до 4,5 В включ. - св. 4,5 до 10 В включ. - св. 10 до 30 В включ. | ±(0,002-^+0,00005) ±(0,005^изм) ±(0,01-UB3M) |
| Диапазоны измерений напряжения постоянного тока в дифференциальном режиме, В | от -0,05 до +0,05 от -2 до +2 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в дифференциальном режиме, В | ±(0,002^Иизм+0,00003) |
| Диапазон измерений сопротивления постоянному току, для двухпроводного подключения, Ом | от 0 до 500000 |
| Пределы допускаемой абсолютной погрешности измерений сопротивлений постоянному току, для двухпроводного подключения, Ом: - от 0 до 1000 Ом включ. - св. 1000 до 100000 Ом включ. - св. 100000 до 500000 Ом включ. | ±(0,001^+0,3) ±(0,002<Иизм) ±(0,015<Иизм) |
| Диапазон измерений сопротивлений постоянному току, для трехпроводного подключения, Ом | от 0 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, для трехпроводного подключения, Ом | ±(0,001<Иизм+0,15) |
| Наименование характеристики | Значение |
| Диапазоны преобразований сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, °С: - Pt 50 (а = 0,00385 °C-1) | от -100 до +850 |
| - Pt 100 (а = 0,00385 °C-1) | от -100 до +850 |
| - Pt 500 (а = 0,00385 °C-1) | от -100 до +850 |
| - Pt 1000 (а = 0,00385 °C -1) | от -100 до +850 |
| - 50П (а = 0,00391 °C -1) | от -100 до +850 |
| - 100П (а = 0,00391 °C -1) | от -100 до +850 |
| - 500П (а = 0,00391 °C -1) | от -100 до +850 |
| - 1000П (а = 0,00391 °C -1) | от -100 до +850 |
| - 50М (а = 0,00428 °C -1) | от -100 до +200 |
| - 100М (а = 0,00428 °C -1) | от -100 до +200 |
| - 500М (а = 0,00428 °C -1) | от -100 до +200 |
| - 1000М (а = 0,00428 °C -1) | от -100 до +200 |
| - 100Н (а = 0,00428 °C -1) | от -60 до +180 |
| - 500Н (а = 0,00428 °C -1) | от -60 до +180 |
| - 1000Н (а = 0,00428 °C -1) | от -60 до +180 |
| Пределы допускаемой абсолютной погрешности преобразований входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, для двухпроводного подключения, °С: - Pt 50 (а = 0,00385 °C-1) и 50П (а = 0,00391 °C -1) | ±1,5 |
| - Pt 100 (а = 0,00385 °C-1) и 100П (а = 0,00391 °C -1) | ±0,8 |
| - Pt 500 (а = 0,00385 °C-1> 500П (а = 0,00391 °C -1) | ±0,2 |
| - Pt 1000 (а = 0,00385 °C-1) и 1000П (а = 0,00391 °C -1) | ±0,15 |
| - 50М (а = 0,00428 °C -1) | ±1,4 |
| - 100М (а = 0,00428 °C -1) | ±0,7 |
| - 500М (а = 0,00428 °C -1) | ±0,2 |
| - 1000М (а = 0,00428 °C -1) | ±0,14 |
| - 100Н (а = 0,00428 °C -1) | ±0,5 |
| - 500Н (а = 0,00428 °C -1) | ±0,13 |
| - 1000Н (а = 0,00428 °C -1) | ±0,1 |
| Пределы допускаемой абсолютной погрешности преобразований входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, для трехпроводного подключения, °С: - Pt 50 (а = 0,00385 °C-1) и 50П (а = 0,00391 °C -1) | ±0,6 |
| - Pt 100 (а = 0,00385 °C-1) и 100П (а = 0,00391 °C -1) | ±0,33 |
| - Pt 500 (а = 0,00385 °C-1> 500П (а = 0,00391 °C -1) | ±0,14 |
| - Pt 1000 (а = 0,00385 °C-1) и 1000П (а = 0,00391 °C -1) | ±0,13 |
| - 50М (а = 0,00428 °C -1) | ±0,6 |
| - 100М (а = 0,00428 °C -1) | ±0,31 |
| - 500М (а = 0,00428 °C -1) | ±0,13 |
| - 1000М (а = 0,00428 °C -1) | ±0,12 |
| - 100Н (а = 0,00428 °C -1) | ±0,23 |
| - 500Н (а = 0,00428 °C -1) | ±0,09 |
| - 1000Н (а = 0,00428 °C -1) | ±0,08 |
| Наименование характеристики | Значение |
| Диапазон преобразований сигналов от преобразователей термоэлектрических типа К по ГОСТ Р 8.585-2001в температурном эквиваленте, °С | от -150 до +1200 |
| Пределы допускаемой абсолютной погрешности преобразований входных сигналов от преобразователей термоэлектрических типа К по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С | ±(0,8+0,002-(им - 1х.с.) |
| Диапазоны преобразований входных сигналов от NTC-термисторов в температурном эквиваленте, °С*: - NTC-10k - NTC-1.8k | от -55 до +155 от -50 до +150 |
| Пределы допускаемой абсолютной погрешности преобразований входных сигналов от NTC-термисторов в температурном эквиваленте, °С | ±0,2 |
| * Номинальная статическая характеристика NTC-термисторов приведена в таблице 3 П р и м е ч а н и я: 1изм - значение силы постоянного тока, измеряемое модулем; Иизм - значение напряжения постоянного тока, измеряемое модулем; Яизм - значение сопротивления постоянному току, измеряемое модулем; Тизм - значение температуры, измеряемое модулем; 1х.с. - значение температуры окружающей среды. | |
Таблица 3 - Номинальная статическая характеристика NTC-термисторов
| Температура t, эквивалентное значению сопротивления, °C | Значение сопротивления при t термистора NTC-10k, Ом | Значение сопротивления при t термистора NTC-1.8k, Ом |
| -55 | 963000 | - |
| -50 | 670100 | 63880 |
| -45 | 471700 | 47500 |
| -40 | 336500 | 35680 |
| -35 | 242600 | 27070 |
| -30 | 177000 | 20720 |
| -25 | 130400 | 16000 |
| -20 | 97070 | 12460 |
| -15 | 72930 | 9779 |
| -10 | 55330 | 7733 |
| -5 | 42320 | 6160 |
| 0 | 32650 | 4940 |
| +5 | 25390 | 3988 |
| +10 | 19900 | 3240 |
| +15 | 15710 | 2649 |
| +20 | 12490 | 2177 |
| +25 | 10000 | 1800 |
| +30 | 8057 | 1496 |
| +35 | 6531 | 1250 |
| +40 | 5327 | 1049 |
| +45 | 4369 | 884,8 |
| +50 | 3603 | 749,7 |
| +55 | 2986 | 638,0 |
| Температура t, эквивалентное значению сопротивления, °C | Значение сопротивления при t термистора NTC-10k, Ом | Значение сопротивления при t термистора NTC-1.8k, Ом |
| +60 | 2488 | 545,3 |
| +65 | 2083 | 467,9 |
| +70 | 1752 | 403,1 |
| +75 | 1481 | 348,5 |
| +80 | 1258 | 302,5 |
| +85 | 1072 | 263,4 |
| +90 | 918 | 230,2 |
| +95 | 789 | 201,9 |
| +100 | 680 | 177,5 |
| +105 | 589 | 156,6 |
| +110 | 511 | 138,6 |
| +115 | 445 | 123,0 |
| +120 | 389 | 109,5 |
| +125 | 342 | 97,9 |
| +130 | 301 | 87,4 |
| +135 | 265 | 78,4 |
| +140 | 235 | 70,5 |
| +145 | 208 | 63,5 |
| +150 | 185 | 57,4 |
| +155 | 165 | - |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Количество каналов однополярных (дифференциальных), шт. | 12 (6) |
| Параметры электрического питания: - напряжение постоянного тока, В | от 9 до 28 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 54х97х59 |
| Масса, кг, не более | 0,11 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, без конденсации влаги (при температуре +25 °С), % | от -40 до +60 до 98 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 200000 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским способом и на корпус модуля любым технологическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль аналоговых входов | WB-MAI6 | 1 шт. |
| Делители напряжения* | WB-VDIV | 1 компл. |
| Паспорт* | ПС 26.51.53-001-49855173-2024 | 1 экз. |
| Руководство по эксплуатации* | РЭ 26.51.53-001-49855173-2024 | 1 экз. |
| * - Поставляется в комплекте по заказу | ||
приведены в разделе 5 «Ввод в эксплуатацию и эксплуатация» руководства по эксплуатации РЭ 26.51.53-001-49855173-2024.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от В10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 « Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.53-001-49855173-2024 «Модули аналоговых входов WB-MAI6.
Технические условия».
