| Номер в госреестре | 94861-25 |
| Наименование СИ | Амперметры аналоговые |
| Обозначение типа СИ | KLY |
| Изготовитель | Shanghai Complee Instrument Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 11.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры аналоговые KLY (далее - амперметры) предназначены для измерений силы переменного или постоянного тока в электрических цепях.
Принцип действия амперметров разделяется на электромагнитную систему, в которой измерительным механизмом выступает катушка с подвижным сердечником (применяются для измерений силы переменного электрического тока) и магнитоэлектрическую систему с подвижной катушкой (применяются для измерений силы постоянного тока).
Принцип действия амперметров электромагнитной системы основан на взаимодействии магнитного поля, создаваемого измеряемым током, с подвижным сердечником из ферромагнитного материала.
Принцип действия амперметров магнитоэлектрической системы аналогичен амперметрам электромагнитной системы, с той разницей, что подвижной частью является катушка, по которой протекает измеряемый ток, а неподвижной частью является постоянный магнит. Амперметры со встроенным выпрямителем могут применяться для измерений силы как постоянного, так и переменного тока.
Амперметры относятся к аналоговым электроизмерительным приборам, подключаемым непосредственно, через внешний шунт, или трансформаторного включения.
Конструктивно амперметры выполнены в квадратном диэлектрическом пластиковом корпусе белого цвета с черной рамкой, с передней стороны которого находится шкала со стрелочным указателем, жестко закрепленным на оси вращения сердечника, неравномерной шкалой и нулевой отметкой на краю диапазона измерений.
Шкала амперметра может иметь градуировку как в измеряемых единицах - амперах, килоамперах или миллиамперах - так и в произвольных, если он предназначен для индикации неэлектрических величин, таких как (но не ограничиваясь) уровень в метрах, объём в кубических метрах, давление в мегапаскалях, угол или температура в градусах и т.п.
Амперметры могут иметь одну, две, три или четыре независимые измерительные системы.
Амперметры выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, родом измеряемого тока (постоянный/переменный), типом подключения, углом отклонения указателя (90° или 250°), наличием или отсутствием переключателя, а также количеством измерительных систем.
Структура условного обозначения модификаций амперметров:
| KLY- | X | Х - | X - | X - | X | Х - | X - | Х |
| Степень защиты IP (в соответствии с ГОСТ 14254-2015)**: □ - степень защиты с лицевой части: для амперметров -SC: IP54; для остальных амперметров: IP52 IPxx - другая степень защиты с лицевой части, «хх» - обозначение по ГОСТ 14254- 2015 | ||||||||
| Красная отметка на шкале**: □ - красная отметка на шкале отсутствует Rxx - отметка на значении «хх» (величина на шкале) | ||||||||
| Дополнительный красный указатель**: RP - дополнительный красный указатель (если необходим) □ - базовое исполнение | ||||||||
| Вид исполнения**: SC - морское исполнение (если необходимо) □ - базовое исполнение | ||||||||
| Вид шкалы: G - круговая шкала с углом дуги 250° □ - дуговая шкала с углом 90° | ||||||||
| Характеристики амперметра**: - для амперметров непосредственного включения: диапазон измерений и перегрузочная шкала (при наличии) - для амперметров подключением через трансформатор: диапазон измерений, параметры трансформатора и перегрузочная шкала (при наличии) - для амперметров подключением через шунт: диапазон показаний в единицах физической величины и параметры шунта | ||||||||
| Габаритные размеры*: 48А - 48x48 мм 72А - 72x72 мм 72А-2 - 96x96мм (одновременное измерение в двух независимых электрических цепях) 96А - 96x96 мм 96А-2 - 96 x96мм (одновременное измерение в двух независимых электрических цепях) 96А-3 - 96 x96мм (одновременное измерение в трёх независимых электрических цепях) 96А-4 - 96 x96мм (одновременное измерение в четырех независимых электрических цепях) 120А - 120x120 мм 144А - 144x144 мм | ||||||||
| Обозначение в зависимости от рода измеряемого тока: Т: переменный ток С: постоянный ток L: переменный ток с выпрямителем 2T: переменный ток в двух независимых электрических цепях 2L - переменный ток с выпрямителем в двух независимых электрических цепях 2С: постоянный ток в двух независимых электрических цепях | ||||||||
| Обозначение типа амперметров | ||||||||
* - Символ «А» на маркировочной табличке отсутствует, указывается в паспорте и используется при заказе.
** - Символ на маркировочной табличке отсутствует, указывается в паспорте и используется при заказе.
| KLY- | X | Х - | ( х ) - | X - | X - | X | X_______ |
| Вид исполнения**: SC - морское исполнение (если необходимо) □ - базовое исполнение | |||||||
| Наличие дополнительной крышки**: F - наличие крышки □ - базовое исполнение | |||||||
| Переключатель**: 3D - переключатель на 3 положения 3D+OFF - переключатель на 4 положения | |||||||
| Характеристики амперметра**: - для амперметров непосредственного включения: диапазон измерений - для амперметров подключением через трансформатор: диапазон измерений и коэффициент трансформации | |||||||
| Схема подключения**: 3P3W - трехфазная трехпроводная 3P4W - трехфазная четырехпроводная | |||||||
| Габаритные размеры*: 48А- 48x48 мм 72А - 72x72 мм 96А - 96x96 мм 120А - 120x120 мм 144А - 144x144 мм | |||||||
| Обозначение: Z - переменный ток с переключателем | |||||||
| Обозначение типа амперметров | |||||||
* - Символ «А» на маркировочной табличке отсутствует, указывается в паспорте и используется при заказе.
** - Символ на маркировочной табличке отсутствует, указывается в паспорте и используется при заказе.
Серийный номер наносится на маркировочную табличку амперметра любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид амперметров представлен на рисунке 1. Место нанесения знака утверждения типа и место нанесения серийного номера представлены на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - конструктивный: конструкция амперметров не предполагает доступа к органам настройки и регулировки. Нанесение знака поверки на амперметры не предусмотрено.

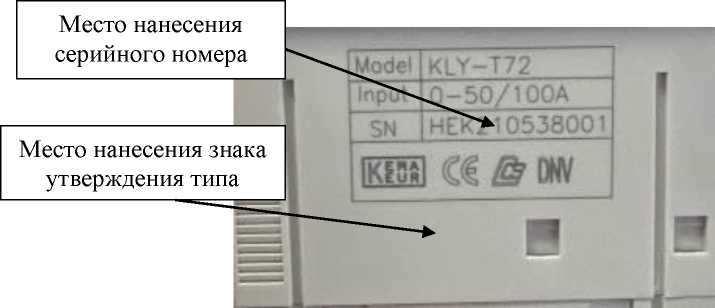

Рисунок 2 - Место нанесения знака утверждения типа и место нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока для амперметров непосредственного включения1), А | от 0 до 100 |
| Диапазон измерений силы постоянного тока для амперметров подключаемых через внешний шунт1) 2), А | от 0 до 40 000 |
| Диапазон измерений силы переменного тока для амперметров непосредственного включения в диапазоне частот от 45 до 65 Гц1), А | от 0 до 60 |
| Диапазон измерений силы переменного тока для амперметров трансформаторного включения1) 3) , А | от 0 до 40 000 |
| Класс точности по ГОСТ 8711-93 | 1,5; 2,5 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений силы переменного тока, Y, % | ±1,5; ±2,5 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений силы постоянного тока, Y, % | ±1,5; ±2,5 |
| Пределы допускаемой вариации показаний, А: - для класса точности 1,5 по ГОСТ 8711-93 - для класса точности 2,5 по ГОСТ 8711-93 | ±(0,015<1норм) ±(0,025- 1норм) |
| 1) - Указан максимально возможный диапазон измерений. Конкретный диапазон измерений приведен на маркировочной табличке амперметра. 2) - При подключении к шунтам с номинальными значениями от 60 до 75 мВ. 3) - При подключении к трансформаторам с номинальными значениями вторичной обмотки от 1 до 5 А. 1норм — нормирующее значение, равное верхнему пределу диапазона измерений | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахглубина), мм, не более: | |
| для модификаций KLY - .48. | 48,0х48,0х62,6 |
| для модификаций KLY-.72. | 72,0x72,0x71,4 |
| для модификаций KLY -.96. | 96,0x96,0x71,4 |
| для модификаций KLY-.120. | 120,0x120,0x79,5 |
| для модификаций KLY-.144. | 144,0x144,0x79,5 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -25 до +50 |
| - относительная влажность, % | от 40 до 98 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 85 000 |
наносится на титульный лист паспорта типографским способом и на корпус амперметра любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Амперметр аналоговый | KLY | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Работа устройства» документа «Амперметр аналоговый KLY. Паспорт».
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
DVK.KLY-A.SP.2024 «Амперметры аналоговые типа KLY.Стандарт предприятия».
