| Номер в госреестре | 94862-25 |
| Наименование СИ | Вольтметры аналоговые |
| Обозначение типа СИ | KLY |
| Изготовитель | Shanghai Complee Instrument Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 11.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры аналоговые KLY (далее - вольтметры) предназначены для измерений напряжения переменного или постоянного тока в электрических цепях.
Принцип действия вольтметров разделяется на электромагнитную систему, в которой измерительным механизмом выступает катушка с подвижным сердечником (применяются для измерений напряжений переменного электрического тока) и магнитоэлектрическую систему с подвижной катушкой (применяются для измерений напряжений постоянного тока).
Принцип действия вольтметров электромагнитной системы основан на взаимодействии магнитного поля, создаваемого измеряемым током, с подвижным сердечником из ферромагнитного материала.
Принцип действия вольтметров магнитоэлектрической системы аналогичен вольтметрам электромагнитной системы, с той разницей, что подвижной частью является катушка, по которой протекает измеряемый ток, а неподвижной частью является постоянный магнит. Вольтметры со встроенным выпрямителем могут применяться для измерений напряжений как постоянного, так и переменного тока.
Вольтметры относятся к аналоговым электроизмерительным приборам непосредственного или трансформаторного включения.
Конструктивно вольтметры выполнены в квадратном диэлектрическом пластиковом корпусе белого цвета с черной рамкой, с передней стороны которого находится шкала со стрелочным указателем, жестко закрепленным на оси вращения сердечника, неравномерной шкалой и нулевой отметкой на краю диапазона измерений.
Шкала вольтметра может иметь градуировку как в измеряемых единицах -милливольтах, вольтах, киловольтах - так и в произвольных, если вольтметр предназначен для индикации неэлектрических величин, таких как (но не ограничиваясь) уровень в метрах, объём в кубических метрах, давление в мегапаскалях, угол или температура в градусах и т.п.
Вольтметры могут иметь одну, две, три или четыре независимые измерительные системы.
Вольтметры выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, родом измеряемого тока (постоянный/переменный), типом подключения, углом отклонения указателя, (90° или 250°), наличием или отсутствием переключателя, а также количеством измерительных систем.
Структура условного обозначения модификаций вольтметров:
| KLY- | X | Х - | Х - | X - | X | X - | X - | Х |
| Степень защиты IP (в соответствии с ГОСТ 142542015)**: □ - базовое исполнение (IP54 для вольтметров «SC», IP52 для остальных вольтметров ) IPxx - другая степень защиты с лицевой части, «хх» -обозначение по ГОСТ 14254- 2015 | ||||||||
| Красная отметка на шкале**: □ - красная отметка на шкале отсутствует Rxx - отметка на значении «хх» (величина на шкале) | ||||||||
| Дополнительный красный указатель**: RP - дополнительный красный указатель (если необходим) □ - базовое исполнение | ||||||||
| Вид исполнения**: SC - морское исполнение (если необходимо) □- базовое исполнение | ||||||||
| Вид шкалы: G - круговая шкала с углом дуги 250° □ - дуговая шкала с углом 90° | ||||||||
| Характеристики вольтметра* *: - для вольтметров непосредственного включения: диапазон измерений - для вольтметров подключением через трансформатор: диапазон измерений и коэффициент трансформации - для вольтметров с неэлектрическими величинами на шкале: диапазон измерений и диапазон показаний в единицах физической величины - для вольтметров нулевого напряжения: диапазон измерений и предел измерений | ||||||||
| Габаритные размеры*: 48V - 48x48 мм 72V - 72x72 мм 96V - 96x96 мм 96-0V - 96 x96мм вольтметр нулевого напряжения 96V-2 - 96 x96мм (одновременное измерение в двух независимых электрических цепях) 96V-3 - 96 x96мм (одновременное измерение в трёх независимых электрических цепях) 96V-4 - 96 x96мм (одновременное измерение в четырех независимых электрических цепях) 120V - 120x120 мм 144V - 144x144 мм | ||||||||
| Обозначение в зависимости от рода измеряемого тока: Т - переменный ток С - постоянный ток L - переменный ток с выпрямителем 2T - переменный ток в двух независимых электрических цепях 2L - переменный ток с выпрямителем в двух независимых электрических цепях 2С - постоянный ток в двух независимых электрических цепях | ||||||||
| Обозначение типа вольтметров | ||||||||
- Символ «V» на маркировочной табличке отсутствует, указывается в паспорте и используется
при заказе.
** - Символ на маркировочной табличке отсутствует, указывается в паспорте и используется при заказе.
| KLY- | X | Х - | ( х ) - | X - | X - | X | X__________ |
| Вид исполнения**: SC - морское исполнение (если необходимо) □ - базовое исполнение | |||||||
| Наличие дополнительной крышки**: F - наличие крышки □ - базовое исполнение | |||||||
| Переключатель* *: 3D - переключатель на 3 положения 3D+OFF - переключатель на 4 положения 6D - переключатель на 6 положений 6D+OFF - переключатель на 7 положений | |||||||
| Характеристики вольтметра**: - для вольтметров непосредственного включения: диапазон измерений - для вольтметров подключением через трансформатор: диапазон измерений и коэффициент трансформации | |||||||
| Схема подключения**: 3P3W - трехфазная трехпроводная 3P3W - трехфазная четырехпроводная | |||||||
| Габаритные размеры*: 48V - 48x48 мм 72V - 72x72 мм 96V - 96x96 мм 120V - 120x120 мм 144V - 144x144 мм | |||||||
| Обозначение: Z - переменный ток с переключателем | |||||||
| Обозначение типа вольтметров | |||||||
* - Символ «V» на маркировочной табличке отсутствует, указывается в паспорте и используется при заказе.
** - Символ на маркировочной табличке отсутствует, указывается в паспорте и используется при заказе.
Серийный номер наносится на маркировочную табличку вольтметра любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид вольтметров представлен на рисунке 1. Место нанесения знака утверждения типа и место нанесения серийного номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - конструктивный: конструкция вольтметров не предполагает доступа к органам настройки и регулировки. Нанесение знака поверки на вольтметры не предусмотрено.
а) вольтметры модификаций KLY-C..., KLY-L..., KLY-T... с дуговой шкалой с углом 90°
б) вольтметры модификаций KLY-C..., KLY-L..., KLY-T... с круговой шкалой с углом дуги 250°
в) вольтметры модификаций KLY-2C..., KLY-2L..., KLY-2T...
г) вольтметры модификаций KLY-T...-0V
е) вольтметры модификаций KLY-Z.- .
д) вольтметры модификаций с выпрямителем KLY-L..
ё) вольтметры модификаций KLY-.- 3.
ж) вольтметры модификации KLY-.- 4.
Рисунок 1 - Общий вид вольтметров

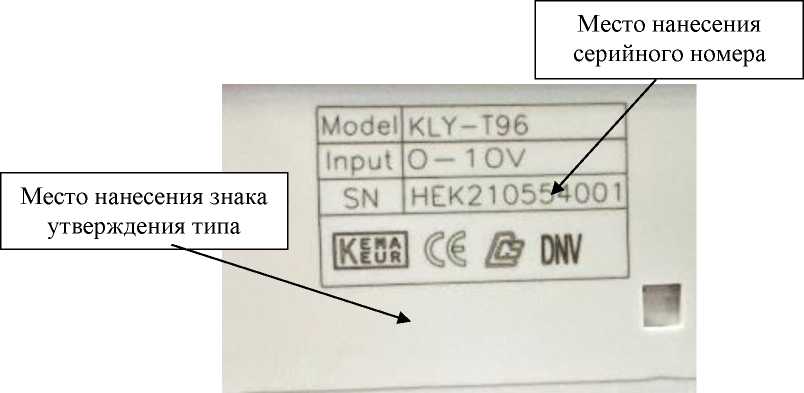

Рисунок 2 - Место нанесения знака утверждения типа и место нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока1), В | от 0 до 600 |
| Диапазон измерений напряжения переменного тока для вольтметров непосредственного включения в диапазоне частот от 45 до 65 Гц1), В | от 0 до 600 |
| Диапазон измерений напряжения переменного тока для вольтметров трансформаторного включения1) 2), В | от 0 до 600 000 |
| Класс точности по ГОСТ 8711-93 | 1,5; 2,5 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения переменного тока, Y, % | ±1,5; ±2,5 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения постоянного тока, Y, % | ±1,5; ±2,5 |
| Пределы допускаемой вариации показаний, В: - для класса точности 1,5 по ГОСТ 8711-93 - для класса точности 2,5 по ГОСТ 8711-93 | ±(0,015^норм) ±(0,025^норм) |
| 1) - Указан максимально возможный диапазон измерений. Конкретный диапазон измерений приведен на маркировочной табличке вольтметра. 2) - При подключении к трансформаторам с номинальными значениями вторичной обмотки от 10 до 600 В. инорм — нормирующее значение, равное верхнему пределу диапазона измерений. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахглубина), мм, не более: | |
| для модификаций KLY - ...48... | 48,0х48,0х62,6 |
| для модификаций KLY-...72... | 72,0x72,0x71,4 |
| для модификаций KLY -.96. | 96,0x96,0x71,4 |
| для модификаций KLY-.120. | 120,0x120,0x79,5 |
| для модификаций KLY-.144. | 144,0x144,0x79,5 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -25 до +50 |
| - относительная влажность, % | от 40 до 98 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 85 000 |
наносится на титульный лист паспорта типографским способом и на корпус вольтметра любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вольтметр аналоговый | KLY | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Работа устройства» документа «Вольтметр аналоговый KLY. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
«Вольтметры аналоговые типа KLY.Стандарт предприятия».
