| Номер в госреестре | 94863-25 |
| Наименование СИ | Частотомеры аналоговые |
| Обозначение типа СИ | KLY |
| Изготовитель | Shanghai Complee Instrument Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 11.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Частотомеры аналоговые KLY (далее - частотомеры) предназначены для измерений частоты в электрических цепях синусоидального переменного напряжения.
Принцип действия частотомеров основан на измерении частоты синусоидальных колебаний напряжения в контролируемой цепи и её преобразования в электрический сигнал, отображаемый показывающим прибором. Электрический сигнал пропорционален частоте колебаний в секунду.
Конструктивно частотомеры выполнены в диэлектрических пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Частотомер может состоять из одной или двух независимых измерительных систем -для измерения частоты соответственно в одной или двух независимых электрических цепях.
Частотомеры выпускаются в модификациях, отличающихся внешним видом, углом отклонения указателя, метрологическими и техническими характеристиками, количеством измерительных систем и видом шкал.
Структура условного обозначения модификаций частотомеров:
KLY - X X - X X X - X X X X
Степень защиты IP (в соответствии с
ГОСТ 14254-2015)1:
□ - степень защиты с лицевой части: для частотомеров -SC: IP54;
для остальных частотомеров: IP52 IPxx - другая степень защиты с лицевой части, «хх» - обозначение по
ГОСТ 14254- 2015 ___________
Красная отметка на шкале1:
□ - красная отметка на шкале отсутствует Rxx - отметка на значении «хх»
(величина на шкале)_____________________
Красный указатель 1:
RP - дополнительный красный указатель (если необходим)
□ - базовое исполнение_________________________
Вид исполнения1:
SC - морское исполнение (если необходимо)
□- базовое исполнение_________________________________
Номинальное рабочее напряжение сети частотомера 1:
100V - 100 В
220V - 220 В
380V - 380 В
400V - 400 В
440V - 440 в_____________________________________________
Характеристики частотомера 1:
45.55 H/ - частотомер с диапазоном измерений от 45 до 55 Гц
45.65 H/ - частотомер с диапазоном измерений от 45 до 65 Гц
47.63 H/ - частотомер с диапазоном измерений от 47 до 63 Гц
55.65 H/ - частотомер с диапазоном измерений от 55 до 65 Гц
57.. .63Hz - частотомер с диапазоном измерений от 57 до 63 Гц
350.. .45011/ - частотомер с диапазоном измерений от 350 до 450 Гц
450.550 И/ - частотомер с диапазоном измерений от 450 до 550 Гц
450.650 И/ - частотомер с диапазоном измерений от 450 до 650 Гц
550.650Hz - частотомер с диапазоном измерений от 550 до 650 Гц_______
Вид шкалы:
G - круговая шкала с углом дуги 250°
□ - дуговая шкала с углом 90°
2 - две дуговые шкалы с углом 90° каждая (для прибора вида «2 F»)______________
Габаритные размеры частотомера:
48 - 48x48 мм
72 - 72x72 мм
96 - 96x96 мм
120 - 120x120 мм
144 - 144x144 мм_______________________________________________________________
Обозначение вида прибора:
F - частотомер
2F - частотомер для двух независимых электрических цепей__________________________________
Обозначение производителя
ограничения доступа к местам настройки (регулировки) - конструктивный: конструкция частотомеров не предполагает доступа к органам настройки и регулировки. Нанесение знака поверки на частотомеры не предусмотрено.
Рисунок 1 - Общий вид частотомеров с углом отклонения 90°
Рисунок 2 - Общий вид частотомеров с углом отклонения 90° и с дополнительной градуировкой шкалы
Рисунок 3 - Общий вид частотомеров с углом отклонения 250°
Рисунок 4 - Общий вид частотомеров с двумя независимыми электрическими цепями

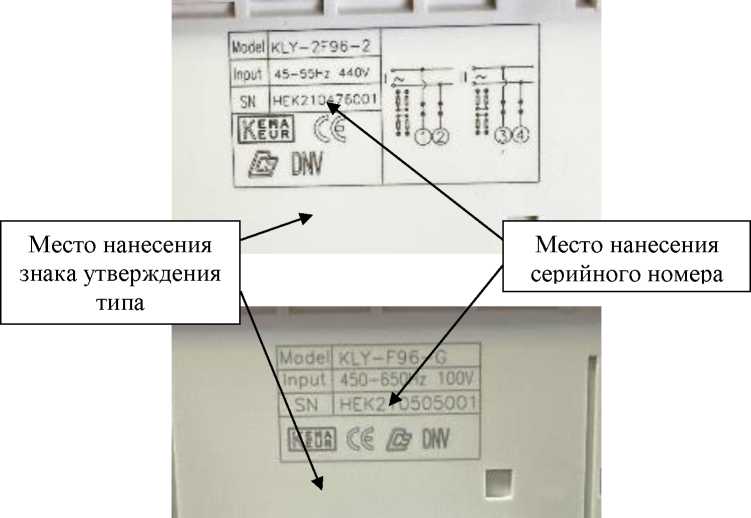

Рисунок 5 - Место нанесения знака утверждения типа и место нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 7590-93 | 0,5; 11) |
| Диапазоны измерений частоты переменного тока, Гц | от 45 до 55; от 45 до 65; от 47 до 63; от 55 до 65; от 57 до 63; от 350 до 450; от 450 до 550; от 450 до 650; от 550 до 650 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений частоты переменного тока) погрешности измерений частоты переменного тока (у), % | ±0,5; ±11) |
| Номинальное рабочее напряжение сети, В | 100; 110; 220;380; 400; 440 |
| Пределы допускаемой вариации показаний, Гц: - для класса точности 0,5 по ГОСТ 7590-93 - для класса точности 1 по ГОСТ 7590-93 | ±(0,005Тнорм2)) ±(0,01/Рнорм2)) |
| Время установления показаний, с, не более | 6 |
| 1)- класс точности 1 только для модификаций KLY-F48... и KLY-2F... 2) - Fнорм — нормирующее значение, равное верхнему пределу диапазона измерений. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахглубина), мм, не более | 144,0x144,0x79,5 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - положение монтажной плоскости | от -25 до +50 от 40 до 98 вертикальное, ±5° |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 85 000 |
наносится на титульный лист паспорта типографским способом и на корпус частотомера любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Частотомер аналоговый | KLY | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Работа устройства» документа «Частотомер аналоговый KLY. Паспорт».
ГОСТ 8.422-81 «Государственная система обеспечения единства измерений (ГСИ). Частотомеры. Методы и средства поверки»;
ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Частотомеры аналоговые KLY. Стандарт предприятия».
