| Номер в госреестре | 94864-25 |
| Наименование СИ | Мегаомметры переносные |
| Обозначение типа СИ | ПрофКиП Е6 |
| Изготовитель | Общество с ограниченной ответственностью "ПрофКиП" (ООО "ПрофКиП"), Московская обл., г. Мытищи |
| Год регистрации | 2025 |
| Срок свидетельства | 11.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мегаомметры переносные ПрофКиП Е6 (далее по тексту - мегаомметры) предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции.
Мегаомметры выполнены в пластиковых корпусах. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. На передней панели расположены: цифровой дисплей, функциональные кнопки управления режимами (в зависимости от модификации), поворотный переключатель выбора пределов измерений и входные/выходные гнёзда. На задней панели расположен отсек для установки элементов питания.
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
К данному типу средства измерений относятся следующие модификации: ПрофКиП Е6-16, ПрофКиП Е6-17, ПрофКиП Е6-21, ПрофКиП Е6-21/1, ПрофКиП Е6-22, ПрофКиП Е6-22/1, ПрофКиП Е6-23, ПрофКиП Е6-23/1, ПрофКиП Е6-26, ПрофКиП Е6-31, ПрофКиП Е6-32, ПрофКиП Е6-38, ПрофКиП Е6-55, ПрофКиП Е6-66.
Мегаомметры различаются между собой:
- величиной испытательного напряжения;
- диапазонами и погрешностями измерений;
- наличием /отсутствием определённых режимов измерений;
- размерами дисплея, его цифрового индикатора;
- габаритными размерами и массой корпуса.
Для предотвращения несанкционированного доступа к внутренним частям мегаоометра осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса мегаомметра.
Установленная на корпус наклейка не должна препятствовать считыванию показаний с дисплея прибора, а так же закрывать поворотный переключатель, органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель мегаомметров.
Общий вид мегаомметров представлен на рисунках 1-10. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлено на рисунке 11.

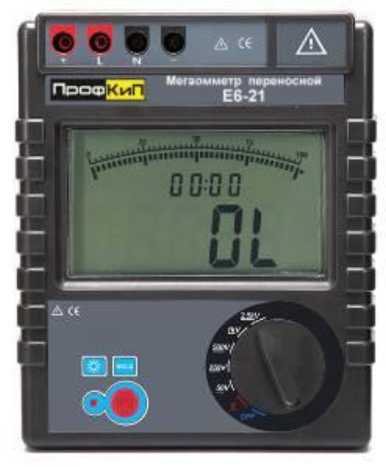

Рисунок 2 - Общий вид мегаомметров переносных ПрофКиП Е6-21 и Е6-21/1

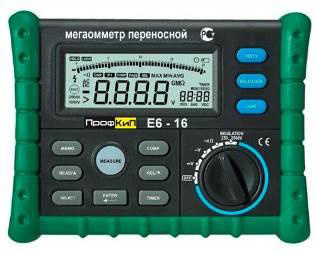

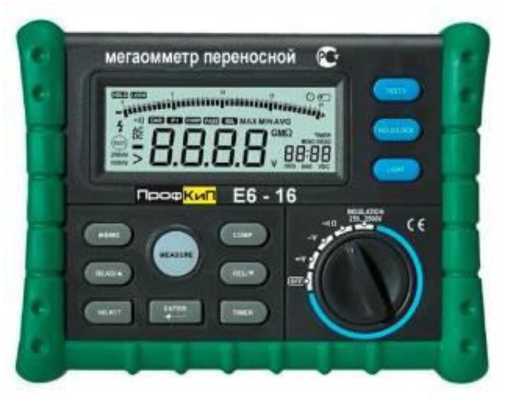

Рисунок 1 - Общий вид мегаомметров переносных ПрофКиП Е6-16 и Е6-17

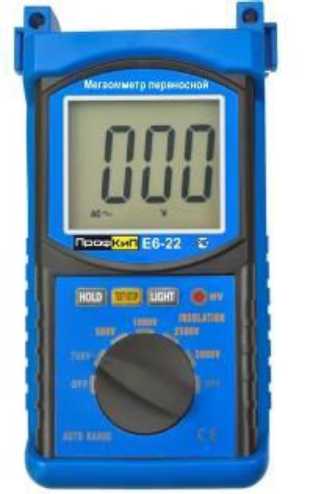

Рисунок 3 - Общий вид мегаомметров переносных ПрофКиП Е6-22 и Е6-22/1

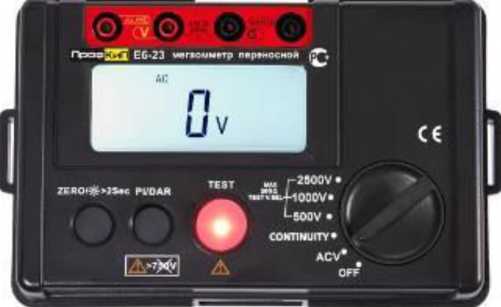

Рисунок 4 - Общий вид мегаомметров переносных ПрофКиП Е6-23 и Е6-23/1
Рисунок 6 - Общий вид мегаомметров переносных ПрофКиП Е6-31

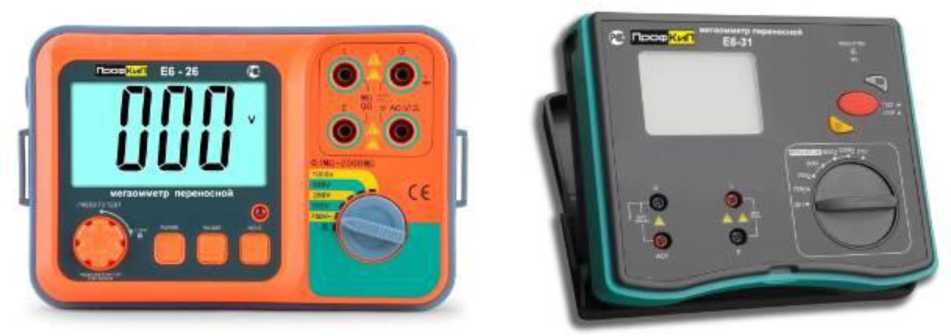

Рисунок 5 - Общий вид мегаомметров переносных ПрофКиП Е6-26

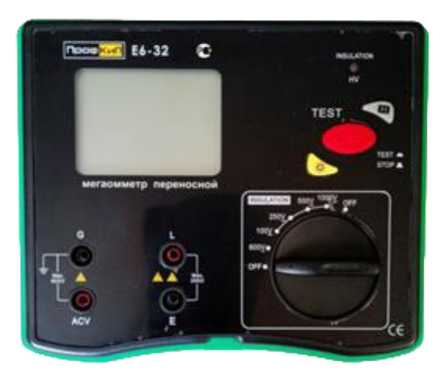

Рисунок 7 - Общий вид мегаомметров переносных ПрофКиП Е6-32

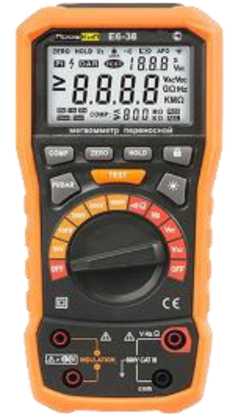

Рисунок 8 - Общий вид мегаомметров переносных ПрофКиП Е6-38
Рисунок 9 - Общий вид мегаомметров переносных ПрофКиП Е6-55

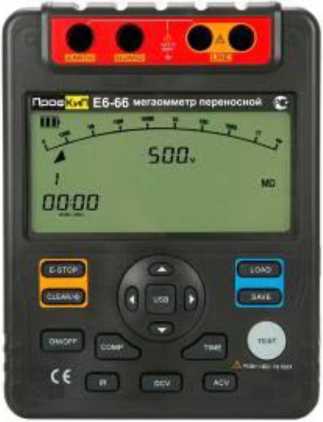

Рисунок 10 - Общий вид мегаомметров переносных ПрофКиП Е6-66

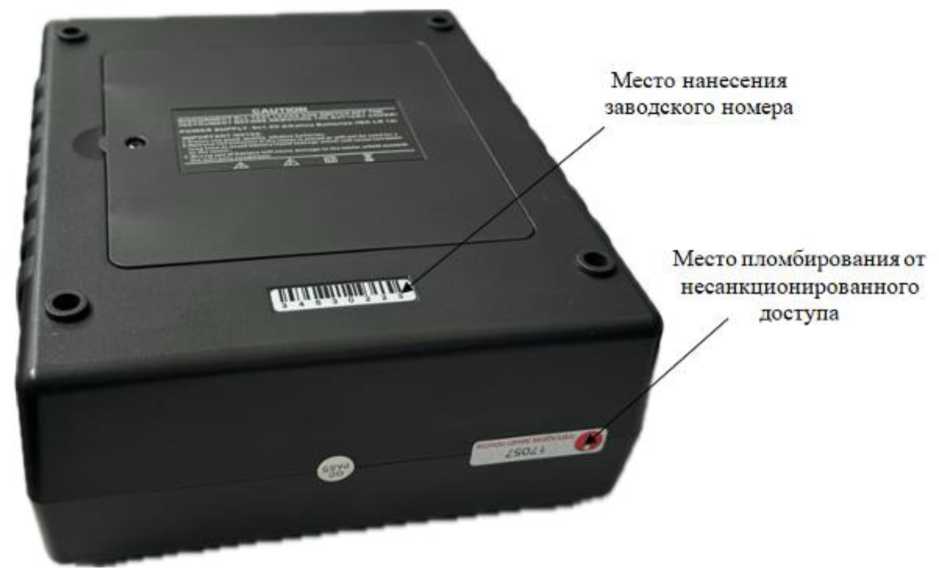

Рисунок 11 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Profkip Power |
| Номер версии (идентификационный номер ПО) | _ |
| Цифровой идентификатор ПО | CRC32 |
Основные метрологические и технические характеристики мегаомметров переносных ПрофКиП Е6 представлены в таблицах 2-7.
Таблица 2 - Метрологические характеристики в режиме измерения сопротивления постоянного тока
| Модификация | Номинальное значение испытательного напряжения постоянного тока1), В | Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
| 1 | 2 | 3 | 4 | 5 |
| ПрофКиП Е6-16 | 250 | 20 МОм | 0,01 МОм | ± (3Д10-2 R2U + 5r3)) |
| 200 МОм | 0,1 МОм | |||
| 1000 МОм | 1 МОм | |||
| 2,5 ГОм | 0,01 ГОм | ± (5,0-10-2 Rизм + 5r) | ||
| 500 | 20 Мом | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 1000 МОм | 1 МОм | |||
| 5 ГОм | 0,01 ГОм | ± (5,0-10-2 Rизм + 5r) | ||
| 1000 | 20 МОм | 0,01 МОм | ± (3,0-10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 1000 МОм | 1 МОм | |||
| 10 ГОм | 0,01 ГОм | ± (5Д10-2 Rизм + 5r) | ||
| 2500 | 2000 МОм | 1 МОм | ± (3Д10-2 Rизм + 10r) | |
| 20 ГОм | 0,01 ГОм | ± (5Д10-2 Rизм + 20r) | ||
| 100 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 20r) | ||
| 200 ГОм | 1 ГОм | Погрешность не нормирована | ||
| ПрофКиП Е6-17 | 50 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) |
| 50 МОм | 0,1 МОм | |||
| 100 | 20 МОм | 0,01 МОм | ||
| 100 МОм | 0,1 МОм | |||
| 250 | 20 МОм | 0,01 МОм | ||
| 200 МОм | 0,1 МОм | |||
| 250 МОм | 1 МОм | |||
| 500 | 20 МОм | 0,01 МОм | ||
| 200 МОм | 0,1 МОм | |||
| 500 МОм | 1 МОм | |||
| 1000 | 200 МОм | 0,1 МОм | ||
| 1000 МОм | 1 МОм | |||
| 5 ГОм | 0,01 ГОм | ± (5Д10-2 Rизм + 10r) | ||
| 10 ГОм | 0,01 ГОм | ± (10,0*10-2 Rизм + 20r) | ||
| ПрофКиП Е6-21 | 50 | 1 МОм | 0,01 МОм | ± (5Д10-2 Rизм + 5r) |
| 1000 МОм | 0,1 МОм | |||
| 4 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 250 | 1 МОм | 0,01 МОм | ± (5Д10-2 Rизм + 5r) | |
| 1000 МОм | 0,1 МОм | |||
| 20 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 500 | 1000 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) |
| 1 | 2 | 3 | 4 | 5 |
| ПрофКиП Е6-21 | 500 | 40 ГОм | 0,1 ГОм | ± (10,0^10-2 Rизм + 5r) |
| 1000 | 1000 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) | |
| 80 ГОм | 0,01 ГОм | ± (10,0^10-2 Rизм + 5r) | ||
| 2500 | 1000 МОм | 0,1 МОм | ± (3Д10-2 Rизм + 5r) | |
| 100 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 10r) | ||
| 200 ГОм | 1 ГОм | |||
| ПрофКиП Е6-21/1 | 50 | 1 МОм | 0,01 МОм | ± (5Д10-2 Rизм + 5r) |
| 1000 МОм | 0,1 МОм | |||
| 4 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 250 | 1 МОм | 0,01 МОм | ± (5Д10-2 Rизм + 5r) | |
| 1000 МОм | 0,1 МОм | |||
| 20 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 500 | 1000 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) | |
| 40 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 1000 | 1000 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) | |
| 80 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 2500 | 1000 МОм | 0,1 МОм | ± (3Д10-2 Rизм + 5r) | |
| 100 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 10r) | ||
| 200 ГОм | 1 ГОм | |||
| 5000 | 1000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | |
| 100 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 10r) | ||
| 1000 ГОм | 1 ГОм | |||
| ПрофКиП Е6-22 | 500 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) |
| 200 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 20 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 200 ГОм | 0,1 ГОм | |||
| 1000 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 20 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 200 ГОм | 0,1 ГОм | |||
| 2500 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 20 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 200 ГОм | 0,1 ГОм | |||
| 5000 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 20 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 200 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| ПрофКиП Е6-22/1 | 250 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) |
| 200 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) |
| 1 | 2 | 3 | 4 | 5 |
| ПрофКиП Е6-22/1 | 250 | 20 ГОм | 0,01 ГОм | ± (10,0^10-2 Rизм + 5r) |
| 500 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 20 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 1000 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (5,0-10-2 Rизм + 5r) | ||
| 20 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 2500 | 20 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 20 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| ПрофКиП Е6-23 | 500 | 10,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 5 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 1000 | 10,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 5 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 2500 | 10,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 10,90 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 20,0 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 10r) | ||
| ПрофКиП Е6-23/1 | 2500 | 10,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 5,5 ГОм | 0,01 ГОм | |||
| 500 | 10,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 5,5 ГОм | 0,01 ГОм | |||
| 1000 | 10,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 5,5 ГОм | 0,01 ГОм | |||
| ПрофКиП Е6-26 | 100 | 199,9 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) |
| 2000 МОм | 1 МОм | ± (4Д10-2 Rизм + 2r) | ||
| 250 | 199,9 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) | |
| 2000 МОм | 1 МОм | ± (4Д10-2 Rизм + 2r) | ||
| 500 | 199,9 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) | |
| 2000 МОм | 1 МОм | ± (4Д10-2 Rизм + 2r) | ||
| 1000 | 199,9 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) |
| 1 | 2 | 3 | 4 | 5 |
| ПрофКиП Е6-26 | 1000 | 2000 МОм | 1 МОм | ± (4Д10-2 Rизм + 2r) |
| ПрофКиП Е6-31 | 250 | 19,99 МОм | 0,01 МОм | ± (3,0-10-2 Rизм + 5r) |
| 199,9 МОм | 0,1 МОм | |||
| 1999 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 19,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 500 | 19,99 МОм | 0,01 МОм | ± (3,0-10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | |||
| 1999 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 19,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 1000 | 19,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | |||
| 1999 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 19,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 2500 | 19,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | |||
| 1999 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 19,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| ПрофКиП Е6-32 | 100 | 19,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) |
| 199,9 МОм | 0,1 МОм | |||
| 1999 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 19,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 250 | 19,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | |||
| 1999 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 19,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 500 | 19,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | |||
| 1999 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 19,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 1000 | 19,99 МОм | 0,01 МОм | ± (3Д10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | |||
| 1999 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 19,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| ПрофКиП Е6-38 | 50 | 19,99 МОм | 0,01 МОм | ± (1Д10-2 Rизм + 5r) |
| 199,9 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 499 МОм | 1 МОм | |||
| 1,00 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 100 | 19,99 МОм | 0,01 МОм | ± (1Д10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 499 МОм | 1 МОм | |||
| 1,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 2,0 ГОм | 0,1 ГОм | |||
| 250 | 19,99 МОм | 0,01 МОм | ± (1Д10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | ± (5Д10-2 Rизм + 5r) |
| 1 | 2 | 3 | 4 | 5 |
| ПрофКиП Е6-38 | 250 | 499 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) |
| 1,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 5,0 ГОм | 0,1 ГОм | |||
| 500 | 19,99 МОм | 0,01 МОм | ± (1,5*10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | ± (5,0^10-2 Rизм + 5r) | ||
| 499 МОм | 1 МОм | |||
| 1,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 10,0 ГОм | 0,1 ГОм | |||
| 1000 | 19,99 МОм | 0,01 МОм | ± (1,5-10-2 Rизм + 5r) | |
| 199,9 МОм | 0,1 МОм | ± (5,0-10-2 Rизм + 5r) | ||
| 499 МОм | 1 МОм | |||
| 1,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 5r) | ||
| 19,9 ГОм | 0,1 ГОм | |||
| 100 ГОм | 1 ГОм | Погрешность не нормирована | ||
| ПрофКиП Е6-55 | 50 | 19,99 МОм | 0,01 МОм | ± (3,0-10-2 Rизм + 5r) |
| 50 МОм | 0,1 МОм | |||
| 100 | 19,99 МОм | 0,01 МОм | ||
| 100 МОм | 0,1 МОм | |||
| 250 | 19,99 МОм | 0,01 МОм | ± (1,5-10-2 Rизм + 5r) | |
| 200 МОм | 0,1 МОм | |||
| 500 | 19,99 МОм | 0,01 МОм | ||
| 199,9 МОм | 0,1 МОм | |||
| 500 МОм | 1 МОм | |||
| 1000 | 19,99 МОм | 0,01 МОм | ||
| 199,9 МОм | 0,1 МОм | |||
| 2000 МОм | 1 МОм | ± (2,0-10-2 Rизм + 5r) | ||
| 9,99 ГОм | 0,01 ГОм | ± (10,0-10-2 Rизм + 3r) | ||
| 20,0 ГОм | 0,1 ГОм | Погрешность не нормирована | ||
| ПрофКиП Е6-66 | 500 | 100 МОм | 0,1 МОм | ± (3,0-10-2 Rизм + 5r) |
| 1000 МОм | 1 МОм | ± (5,0-10-2 Rизм + 5r) | ||
| 10 ГОм | 0,01 ГОм | |||
| 20 ГОм | 0,1 ГОм | ± (10Д10-2 Rизм + 5r) | ||
| 1000 | 100 МОм | 0,1 МОм | ± (3Д10-2 Rизм + 5r) | |
| 1000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 10 ГОм | 0,01 ГОм | |||
| 40 ГОм | 0,1 ГОм | ± (10Д10-2 Rизм + 5r) | ||
| 2500 | 100 МОм | 0,1 МОм | ± (3Д10-2 Rизм + 5r) | |
| 1000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 10 ГОм | 0,01 ГОм | |||
| 100 ГОм | 0,1 ГОм | ± (10Д10-2 Rизм + 5r) | ||
| 5000 | 100 МОм | 0,1 МОм | ± (3Д10-2 Rизм + 5r) | |
| 1000 МОм | 1 МОм | ± (5Д10-2 Rизм + 5r) | ||
| 10 ГОм | 0,01 ГОм |
Окончание таблицы 2__________________________________________________________
| 1 | 2 | 3 | 4 | 5 |
| ПрофКиП Е6-38 | 5000 | 100 ГОм | 0,1 ГОм | ± (10,0-10-2 Rизм + 5r) |
| 1000 ГОм | 1 ГОм | Погрешность не нормирована | ||
| Примечания 1) Допустимое отклонение испытательного напряжения от номинального: для модификаций ПрофКиП Е6-16, ПрофКиП Е6-17, ПрофКиП Е6-26, ПрофКиП Е6-38 не более ±20 % для модификаций ПрофКиП Е6-21, ПрофКиП Е6-21/1, ПрофКиП Е6-22, ПрофКиП Е6-22/1, ПрофКиП Е6-23, ПрофКиП Е6-23/1, ПрофКиП Е6-31, ПрофКиП Е6-32, ПрофКиП Е6-55, ПрофКиП Е6-66 не более ±10 % 2)Иизм - измеренное значение сопротивления, МОм (ГОм) 3)r - разрешение на текущем диапазоне измерений, МОм (ГОм) | ||||
Таблица 3 - Метрологические характеристики в режиме измерения напряжения постоянного тока
| Модификация | Предел измерений, В | Разрешение, В | Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-16 | 200 | 0,1 | ±(0,540-2 иизм + 5r) |
| 1000 | 1 | ||
| ПрофКиП Е6-17 | 200 | 0,1 | ±(0,540-2 иизм + 5r) |
| 1000 | 1 | ||
| ПрофКиП Е6-38 | 600 | 0,1 | ±(1,540-2 иизм + 5r) |
| ПрофКиП Е6-55 | 600 | 0,1 | ±(2,0*10-2 иизм + 3r) |
| ПрофКиП Е6-66 | 600 | 1 | ±(2,0*10-2 иизм + 3r) |
Примечания
иизм - измеренное значение напряжения постоянного тока, В r - разрешение на текущем диапазоне измерений, В
Таблица 4 - Метрологические характеристики в режиме измерения напряжения переменного тока
| Модификация | Предел измерений, В | Разрешение, В | Частота измеряемого напряжения, Гц | Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-16 | 200 | 0,1 | от 45 до 60 | ±(2,0 •Ю-2 иизм + 5r) |
| 750 | 1 | |||
| ПрофКиП Е6-17 | 200 | 0,1 | ||
| 750 | 1 | |||
| ПрофКиП Е6-21 | 750 | 0,1 | ±(2,5 •Ю-2 иизм + 5r) | |
| ПрофКиП Е6-21/1 | 750 | 0,1 | ||
| ПрофКиП Е6-22 | 750 | 1 | от 40 до 400 | ±(2,0 •Ю-2 иизм + 3r) |
| ПрофКиП Е6-22/1 | 750 | 1 | ||
| ПрофКиП Е6-23 | 750 | 1 | от 45 до 60 | |
| ПрофКиП Е6-23/1 | 750 | 1 | ||
| ПрофКиП Е6-26 | 750 | 1 | от 40 до 400 | ±(1,540-2 иизм + 5r) |
| ПрофКиП Е6-31 | 600 | 1 | от 45 до 60 | ±(2,0-10-2 иизм + 5r) |
| ПрофКиП Е6-32 | 600 | 1 | ||
| ПрофКиП Е6-38 | 600 | 0,1 | ±(1,5-10-2 иизм + 5r) | |
| ПрофКиП Е6-55 | 600 | 0,1 | от 50 до 400 | ±(2,0-10-2 иизм + 5r) |
| ПрофКиП Е6-66 | 600 | 1 | от 45 до 60 | ±(2,0-10-2 иизм + 3r) |
| Примечания иизм - измеренное значение напряжения переменного тока, В r - разрешение на текущем пределе измерений, В | ||||
Таблица 5 - Метрологические характеристики в режиме измерения малых сопротивлений
| Модификация | Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, Ом, кОм |
| ПрофКиП Е6-55 | 19,99 Ом | 0,01 Ом | ±(2,0-10-2 Rизм + 5r) |
| 199,9 Ом | 0,1 Ом | ±(1,5-10-2 Rизм + 5r) | |
| 1999 Ом | 1 Ом | ||
| 20 кОм | 0,1 кОм | ||
| Примечания R-изм - измеренное значение сопротивления постоянного тока, Ом (кОм) r - разрешение на текущем пределе измерений, Ом (кОм) | |||
Таблица 6 - Метрологические характеристики в режиме измерения частоты
| Модификация | Предел измерений, Гц | Разрешение, Гц | Пределы допускаемой абсолютной погрешности измерений, Гц |
| ПрофКиП Е6-38 | 199,9 | 0,1 | ±(0,1-10-2 Fизм + 3r) |
| 1000 | 1 | ||
| Примечания F^ - измеренное значение частоты, Гц r - разрешение на текущем пределе измерений, Гц | |||
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина*ширинахвысота), мм | |
| - ПрофКиП Е6-16 | 195x100x75 |
| - ПрофКиП Е6-17 | 180x140x65 |
| - ПрофКиП Е6-21, ПрофКиП Е6-21/1 | 212x175x76 |
| - ПрофКиП Е6-22, ПрофКиП Е6-22/1 | 218x122x75 |
| - ПрофКиП Е6-23, ПрофКиП Е6-23/1 | 150x100x71 |
| - ПрофКиП Е6-26 | 168x111x72 |
| - ПрофКиП Е6-31, ПрофКиП Е6-32 | 190x155x75 |
| - ПрофКиП Е6-38 | 189x94x55 |
| - ПрофКиП Е6-55 | 225x103x59 |
| - ПрофКиП Е6-66 | 202x155x94 |
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| - ПрофКиП Е6-16 | 0,95 |
| - ПрофКиП Е6-17 | 0,90 |
| - ПрофКиП Е6-21, ПрофКиП Е6-21/1 | 2,40 |
| - ПрофКиП Е6-22, ПрофКиП Е6-22/1 | 0,90 |
| - ПрофКиП Е6-23, ПрофКиП Е6-23/1 | 0,70 |
| - ПрофКиП Е6-26 | 0,80 |
| - ПрофКиП Е6-31, ПрофКиП Е6-32 | 0,90 |
| - ПрофКиП Е6-38 | 0,45 |
| - ПрофКиП Е6-55 | 0,70 |
| - ПрофКиП Е6-66 | 2,00 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более | от 0 до +40 от 84 до 106 80 |
Таблица 8 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки мегаомметров представлен в таблице 9.
аблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Мегаомметр переносной | Модификация ПрофКиП Е6-16, или ПрофКиП Е6-17, или ПрофКиП Е6-21, или ПрофКиП Е6-21/1, или ПрофКиП Е6-22, или ПрофКиП Е6-22/1, или ПрофКиП Е6-23, или ПрофКиП Е6-23/1, или ПрофКиП Е6-26, или ПрофКиП Е6-31, или ПрофКиП Е6-32, или ПрофКиП Е6-38, или ПрофКиП Е6-55, или ПрофКиП Е6-66 | 1 |
| Руководство по эксплуатации | 26.51.43.113-001-68134858-2024 РЭ для ПрофКиП Е6-16, 26.51.43.113-002-68134858-2024 РЭ для ПрофКиП Е6-17, 26.51.43.113-003-68134858-2024 РЭ для ПрофКиП Е6-21, 26.51.43.113-004-68134858-2024 РЭ для ПрофКиП Е6-21/1, 26.51.43.113-005-68134858-2024 РЭ для ПрофКиП Е6-22, 26.51.43.113-006-68134858-2024 РЭ для ПрофКиП Е6-22/1, 26.51.43.113-007-68134858-2024 РЭ для ПрофКиП Е6-23, 26.51.43.113-008-68134858-2024 РЭ для ПрофКиП Е6-23/1, 26.51.43.113-009-68134858-2024 РЭ для ПрофКиП Е6-26, 26.51.43.113-010-68134858-2024 РЭ для ПрофКиП Е6-31, 26.51.43.113-011-68134858-2024 РЭ для ПрофКиП Е6-32, 26.51.43.113-012-68134858-2024 РЭ для ПрофКиП Е6-38, 26.51.43.113-013-68134858-2024 РЭ для ПрофКиП Е6-55, 26.51.43.113-014-68134858-2024 РЭ для ПрофКиП Е6-66 | 1 |
Окончание таблицы 9
| Наименование | Обозначение | Количество, шт./экз. |
| Измерительные провода, зажимы, щупы | _ | В зависимости от модификации мегаомметра |
| Сумка (кейс) для переноски и хранения | _ | В зависимости от модификации мегаомметра |
| Упаковка | _ | 1 |
приведены в разделе «Проведение измерений» документов «26.51.43.113-001-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-16. Руководство по эксплуатации», «26.51.43.113-002-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-17. Руководство по эксплуатации», «26.51.43.113-003-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-21. Руководство по эксплуатации», «26.51.43.113-004-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-21/1. Руководство по эксплуатации», «26.51.43.113-005-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-22. Руководство по эксплуатации»,
«26.51.43.113-006-68134858-2024 РЭ. Мегаомметр переносной для ПрофКиП Е6-22/1. Руководство по эксплуатации», «26.51.43.113-007-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-23. Руководство по эксплуатации»,
«26.51.43.113-008-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-23/1. Руководство по эксплуатации», «26.51.43.113-009-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-26. Руководство по эксплуатации»,
«26.51.43.113-010-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-31. Руководство по эксплуатации», «26.51.43.113-011-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-32. Руководство по эксплуатации», «26.51.43.113-012-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-38. Руководство по эксплуатации», «26.51.43.113-013-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-55. Руководство по эксплуатации», «26.51.43.113-014-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-66. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия ПРШН26.51.43.113-68134858-2024 ТУ «Мегаомметры переносные ПрофКиП Е6».
