| Номер в госреестре | 94865-25 |
| Наименование СИ | Генераторы сигналов высокочастотные |
| Обозначение типа СИ | Г4-238 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио, приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород |
| Год регистрации | 2025 |
| Срок свидетельства | 11.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов высокочастотные Г4-238 (далее генератор или прибор) предназначены для генерирования немодулированных колебаний и колебаний с импульсной модуляцией в диапазоне частот от 1 до 2200 МГц.
Принцип действия генератора основан на формировании синусоидального сигнала, синхронизированного с опорным стабилизированным по частоте внутренним или внешним задающим генератором. В генераторах кроме воспроизведения немодулированного сигнала предусмотрены режимы импульсной модуляции (внутренней и внешней) и режим качания частоты или уровня.
Конструктивно генераторы выполнены в металлическом корпусе настольного типа.
На передней панели генератора расположены: органы управления, подключения и цветной дисплей. На задней панели генератора расположены: разъем сетевого питания, разъёмы интерфейсов дистанционного управления, входной и выходной разъем сигнала опорной частоты 10 МГц, входной разъем внешнего запуска, выходной разъем сигнала готовности, входной разъем внешней импульсной модуляции и выход встроенного генератора импульсов.
Общий вид генератора и место нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлена на рисунке 2.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра прибора, в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную наклейку типографским методом, размещаемой на задней панели генератора, как показано на рисунке 2.

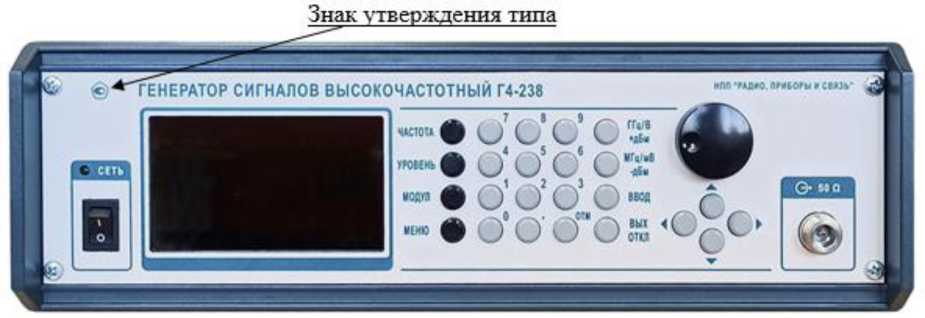

Рисунок 1 - Общий вид генератора Г4-238 и место нанесения знака утверждения типа

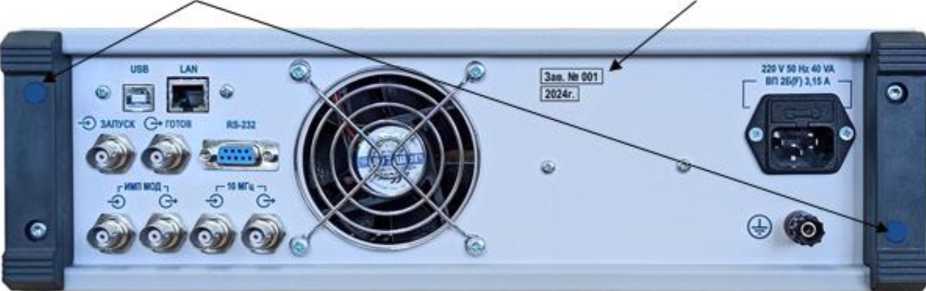

Места пломбировки от несанкционированного Места нанесения заводского номера
доступа с нанесением знака поверки прибора и даты выпуска
Рисунок 2 - Схема пломбировки от несанкционированного доступа с нанесением знака поверки, обозначение мест нанесения заводского номера и даты выпуска
Генераторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Generator_G4-238 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Метрологические и технические характеристики приборов приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики генераторов
| Наименование характеристики | Значение |
| Частотные параметры | |
| Диапазон частот, МГц | от 1 до 2200 |
| Дискретность установки частоты, Гц | 0,1 |
| Пределы допускаемой относительной погрешности установки частоты | ±2-10-6 |
| Параметры уровня выходного сигнала в режиме непрерывных колебаний | |
| Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБ/мВт - от 1 до 10 МГц включ. - св. 10 до 2200 МГц включ. | от -50 до +21 от -50 до +27 |
| Дискретность установки уровня выходного сигнала, дБ | 0,1 |
| Нестабильность уровня выходного сигнала за 15 минут через 30 минут после включения, дБ | ±0,1 |
| Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала от минус 50 до плюс 27 дБ/мВт, дБ | ±1 |
| Коэффициент стоячей волны по напряжению выхода (КСВН), не более | 2,0 |
| Параметры спектра выходного сигнала в режиме непрерывных колебаний | |
| Уровень гармонических составляющих, относительно несущей, дБ, не более - для уровней выходного сигнала до плюс 19 дБ/мВт - для уровней выходного сигнала от плюс 19,1 до плюс 27 дБ/мВт | -30 -25 |
| Уровень негармонических составляющих при отстройках от несущей свыше 10 кГц, дБ, не более | -60 |
| Спектральная плотность мощности фазовых шумов на частоте 1 ГГц при отстройке от несущей частоты 10 кГц, дБ/Гц, не более | -100 |
| Паразитная девиация частоты для несущей частоты 1 ГГц (среднеквадратическое значение), Гц, не более - в полосе от 0,3 до 3,4 кГц - в полосе от 0,02 до 20 кГц | 3 30 |
| Параметры выходного сигнала в режиме импульсной модуляции | |
| Диапазон установки периода повторения импульсов модулирующего генератора, с | от 240-6 до 100 |
| Диапазон установки длительности импульсов модулирующего генератора, с | от Г10-6 до 1 |
| Дискретность установки длительности и периода модулирующего генератора, нс | 100 |
| Время нарастания/спада радиоимпульса, нс, не более | 100 |
| Ослабление выходного сигнала в паузе между радиоимпульсами, дБ, не менее | 80 |
Таблица 3 - Основные технические характеристики генераторов
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжением переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, В^А, не более | 50 |
| Габаритные размеры, мм, не более | |
| - высота | 115 |
| - ширина | 396 |
| - длина | 270 |
| Масса, кг, не более | 5 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность окружающего воздуха при +25 °С, %, не более | 90 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 15000 |
наносится на переднюю панель прибора методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Генератор сигналов высокочастотный | Г4-238 | 1 |
| Комплект принадлежностей | РПИС.411734.017 | 1 |
| Руководство по эксплуатации | РПИС.411645.038РЭ | 1 |
| Формуляр | РПИС.411645.038ФО | 1 |
приведены в РПИС.411645.038РЭ «Генератор сигналов высокочастотный Г4-238», раздел 6 «Порядок работы» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении
Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
РПИС.411645.038ТУ «Генераторы сигналов высокочастотные Г4-238. Технические условия».
