| Номер в госреестре | 94870-25 |
| Наименование СИ | Машины испытательные универсальные сервогидравлические |
| Обозначение типа СИ | NEWTONS TM |
| Изготовитель | Общество с ограниченной ответственностью "Нижнетагильский машиностроительный завод №7" (ООО "НТМЗ №7"), г. Екатеринбург |
| Год регистрации | 2025 |
| Срок свидетельства | 11.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные сервогидравлические NEWTONS TM (далее - машины) предназначены для измерений силы (нагрузки), продольного и поперечного удлинения (деформации) при испытаниях образцов конструкционных материалов, изделий и конструкций на растяжение, сжатие, изгиб при циклическом и статическом нагружениях.
Принцип действия машин основан на преобразовании электрической энергии маслостанцией и силовым гидравлическим приводом в линейное перемещение штока привода, которое создаёт на образце нагрузку, преобразуемую первичным преобразователем измерений силы (тензорезисторным датчиком силы) в пропорционально изменяющийся электрический сигнал.
Машины состоят из силовой рамы, силового гидравлического привода, первичного преобразователя измеренний силы (датчика силы) , датчика перемещения, комплекса измерительно-вычислительного и управляющего (далее - контроллер).
Силовая рама состоит из неподвижного основания с закрепленными на нем двумя или четырьмя стальными направляющими колоннами и траверсы. Траверса может перемещаться по направляющим колоннам для изменения высоты рабочего пространства при помощи подъемных цилиндров с фиксацией в требуемом положении, либо быть неподвижной.
Силовой гидравлический привод монтируется на неподвижном основании или на траверсе силовой рамы и приводится в действие давлением, создаваемым маслостанцией.
Испытываемый образец, изделие или конструкция устанавливается между подвижным элементом силового гидравлического привода (штоком) и неподвижными элементами силовой рамы при помощи вспомогательных устройств для поддержки, фиксации или захвата. Сила, создаваемая силовым гидравлическим приводом и прикладываемая к испытываемому образцу, изделию или конструкции измеряется датчиком силы. Датчик силы может быть закреплен на траверсе силовой рамы, неподвижном основании силовой рамы или подвижном элементе силового гидравлического привода (штоке). Датчик силы работает как на растяжение, так и на сжатие. Датчик перемещения связан с подвижным элементом силового гидравлического привода (штоком) и измеряет его линейное перемещение.
Машины могут оснащаться несколькими сменными датчиками силы с различными диапазонами измерений, не превышающими наибольший предел измерений силы машины, датчиками измерения продольного и поперечного удлинения (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний образцов, изделий или конструкций.
Сигналы от датчиков поступают в контроллер. Контроллер измеряет и регистрирует выходные электрические аналоговые и цифровые сигналы датчиков, обрабатывает и анализирует полученную информацию, и формирует сигналы управления. Настройки контроллера и режимы его работы задаются в программном обеспечении, установленном на персональном компьютере. Подключение контроллера к персональному компьютеру осуществляется по кабелю связи. Отображение процесса проведения испытаний и результатов испытаний происходит в программном обеспечении.
Машины могут быть укомплектованы термокамерами, криокамерами, климатическими камерами, барокамерами, высокотемператуными печами и другим оборудованием по требованию заказчика.
Машины выпускаются в напольном и настольном исполнениях и отличаются между собой внешним видом, значениями диапазонов и погрешностей измерений, а также значениями ряда технических характеристик. Общий вид машин приведен на рисунках 1-6.
Заводской номер машин в цифровом формате и знак утверждения типа наносятся лазерным методом на металлическую идентификационную табличку машин, расположенную на силовой раме машин.
Пломбирование машин не предусмотрено. Нанесение знака поверки на машины не предусмотрено. Пломбирование датчиков не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией датчиков и условиями эксплуатации. Заводской номер датчика силы в цифровом формате наносится полиграфическим методом при помощи наклейки на корпус датчика силы. Пример маркировки датчика силы приведён на рисунке 8.
Типовое обозначение модификаций машин и расшифровка TM-XX-YYYY-ZZZ, где:
XX - исполнение:
10 - настольное, 2-х колонная силовая рама, верхнее расположение привода,
20 - напольное, 2-х колонная силовая рама, нижнее расположение привода,
2M - напольное, 2-х колонная силовая рама, нижнее расположение привода, моноблок,
3M - напольное, 2-х колонная силовая рама, верхнее расположение привода, моноблок,
30 - напольное, 2-х колонная силовая рама, верхнее расположение привода,
40 - напольное, 4-х колонная силовая рама, верхнее расположение привода;
| YYYY - наибольший предел изме | рений силы (нагрузки): |
| Обозначение | Значение, кН |
| 0015 | 15 |
| 0025 | 25 |
| 0050 | 50 |
| 0100 | 100 |
| 0150 | 150 |
| 0250 | 250 |
| 0300 | 300 |
| 0500 | 500 |
| 0600 | 600 |
| 1000 | 1000 |
| 2000 | 2000 |
| 3000 | 3000 |
ZZZ - наибольший предел измерений перемещения штока привода:
| Обозначение | Значение, мм |
| 050 | 50 |
| 100 | 100 |
| 150 | 150 |
| 250 | 250 |
| 500 | 500 |

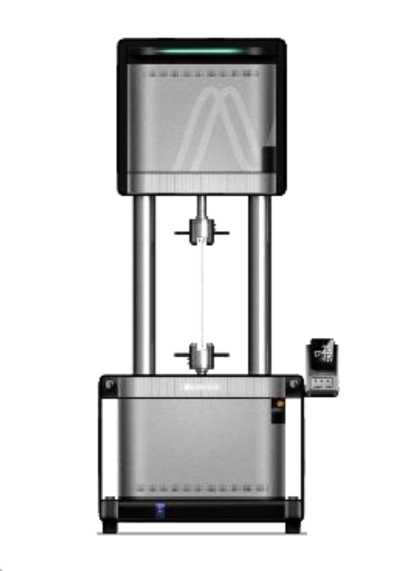

Рисунок 1 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-10-YYYY-ZZZ

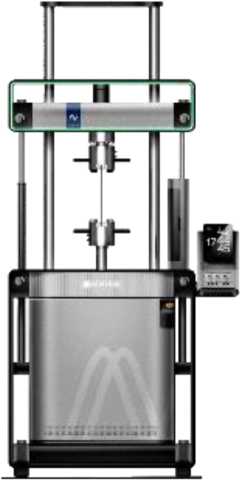

Рисунок 2 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-2M-YYYY-ZZZ

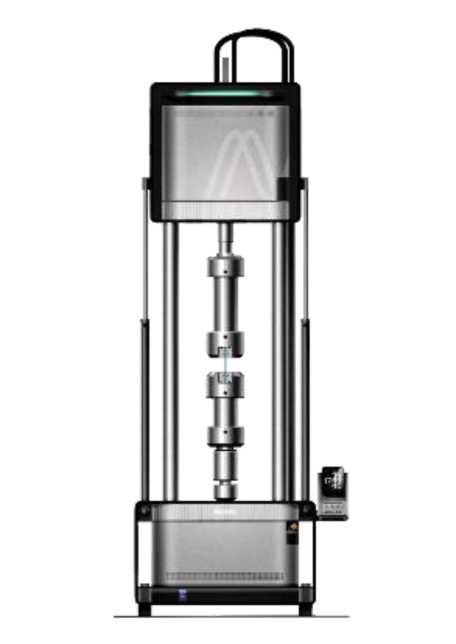

Рисунок 3 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-3M-YYYY-ZZZ
Рисунок 4 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-20-YYYY-ZZZ
Рисунок 5 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-30-YYYY-ZZZ

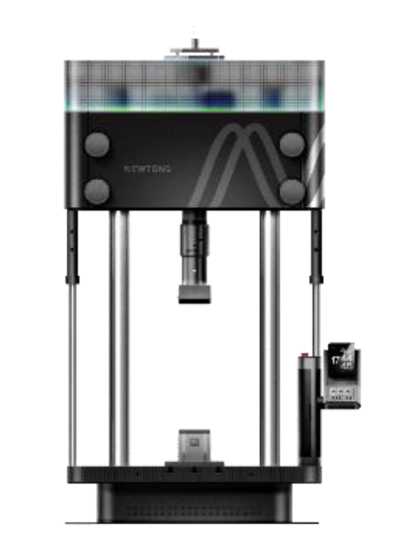

Рисунок 6 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-40-YYYY-ZZZ

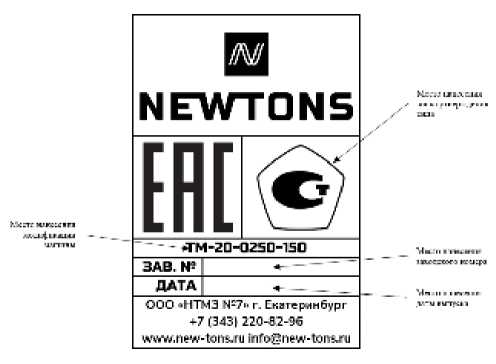

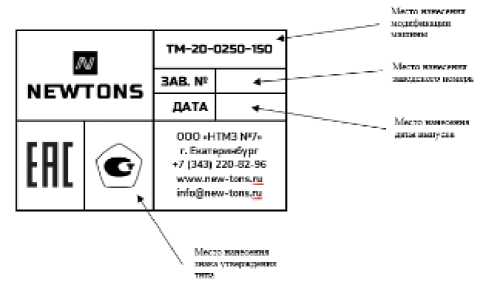

Рисунок 7 - Общий вид типовой идентификационной таблички машины (слева - вертикальная маркировка, справа - горизонтальная)
| МОДЕЛЬ | |
| ЗАВ. № | |
| НПИ |
Место нанесения модели
Место нанесения заводского номера
Место нанесения нпи
| .... - | Mevru нанесении ММОЛЕ Мести ji^i Jt^ceL i л л | |
| залозсмго номсрп | ||
| < - | — — _ | Место пппесекпя нпи Мест iiauecei ijiji бйЗИ |
| ■ -- |
Рисунок 8 - Общий вид типовой маркировки первичных преобразователей измерений силы (датчиков силы)
Рисунок 9 - Общий вид типовой маркировки датчиков удлинения (деформации)
Для работы с машинами используется программное обеспечение «MTL32_2020» (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «MTL32_2020» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTL32_2020 |
| Номер версии ПО, не ниже | V5.23 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Наибольший предел измерений (НПИ) силы (нагрузки) на растяжение/сжатие, кН | Наибольшие пределы измерений (НПИ) силы (нагрузки) первичных преобразователей на растяжение/сжатие, кН* | Наибольший предел измерений перемещения штока привода, мм (параметр ZZZ) |
| TM-10-0015 | 15 | 15, 10, 5, 2, 1 | 50, 100, 150 |
| TM-10-0025 | 25 | 25, 15, 10, 5, 2 | 50, 100, 150 |
| TM-2M-0025 | 25 | 25, 15, 10, 5, 2 | 50 |
| TM-2M-0050 | 50 | 50, 25, 15, 10, 5 | 100,150 |
| TM-3M-0050 | 50 | 50, 25, 15, 10, 5 | 100, 150 |
| TM-20-0050 | 50 | 50, 25, 15, 10, 5 | 100,150,250 |
| TM-20-0100 | 100 | 100, 50, 25, 15, 10 | 100,150, 250 |
| TM-20-0150 | 150 | 150, 100, 50, 25, 15 | 100,150,250 |
| TM-20-0250 | 250 | 250, 200, 150,100, 50, 25 | 100,150, 250 |
| TM-20-0300 | 300 | 300, 250, 200, 150, 100, 50, 25 | 100,150,250 |
| TM-20-0500 | 500 | 500, 300, 250, 200, 150, 100,50 | 150,250 |
| TM-20-0600 | 600 | 600, 500, 300, 250, 200, 150, 100, 50 | 150,250 |
| TM-30-0050 | 50 | 50, 25, 15, 10, 5 | 100,150,250 |
| TM-30-0100 | 100 | 100, 50, 25, 15, 10 | 100,150, 250 |
| TM-30-0150 | 150 | 150, 100, 50, 25, 15 | 100,150,250 |
| TM-30-0250 | 250 | 250, 200, 150,100, 50, 25 | 100,150, 250 |
| TM-30-0300 | 300 | 300, 250, 200, 150, 100, 50, 25 | 100,150,250 |
| TM-30-0500 | 500 | 500, 300, 250, 200, 150, 100,50 | 150,250 |
| TM-30-0600 | 600 | 600, 500, 300, 250, 200, 150, 100, 50 | 150,250 |
| TM-40-0500 | 500 | 500, 300, 250 | 150,250, 500 |
| TM-40-0600 | 600 | 600, 500, 300 | 150,250, 500 |
| TM-40-1000 | 1000 | 1000, 600, 500 | 150,250, 500 |
| TM-40-2000 | 2000 | 2000,1500, 1000 | 150,250, 500 |
| TM-40-3000 | 3000 | 3000,2000, 1500 | 150,250, 500 |
| * - конкретное значение указывается в паспорте | |||
Таблица 2.1 - Метрологические характеристики первичных преобразователей измерений силы
| Модификации первичных преобразователей измерений силы (нагрузки)* | Наибольший предел измерений (НПИ) силы (нагрузки) первичного преобразователя на растяжение/сжатие, кН |
| AC-06-0005 и ITS-F-M-0001-05 | 1 |
| AC-06-0015 и ITS-F-M-0002-05 | 2 |
| AC-06-0020 и ITS-F-M-0005-05 | 5 |
| AC-06-0025 и ITS-F-M-0010-05 | 10 |
| AC-06-0030 и ITS-F-M-0015-05 | 15 |
| AC-06-0035 и ITS-F-M-0025-05 | 25 |
| AC-06-0040 и ITS-F-M-0050-05 | 50 |
| AC-06-0045 и ITS-F-M-0100-05 | 100 |
| AC-06-0050 и ITS-F-M-0150-05 | 150 |
| AC-06-0055 и ITS-F-M-0200-05 | 200 |
| AC-06-0057 и ITS-F-M-0250-05 | 250 |
| AC-06-0060 и ITS-F-M-0300-05 | 300 |
| AC-06-0065 и ITS-F-M-0500-05 | 500 |
| AC-06-1000 и ITS-F-M-0600-05 | 600 |
| AC-06-1005 и ITS-F-M-1000-05 | 1000 |
| AC-06-1010 и ITS-F-M-1500-05 | 1500 |
| AC-06-1015 и ITS-F-M-2000-05 | 2000 |
| AC-06-1020 и ITS-F-M-3000-05 | 3000 |
| * - конкретная модификация указывается в паспорте | |
Таблица 3- Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) в диапазоне от 1,0 % от НПИ первичного преобразователя до НПИ первичного преобразователя включ., % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений перемещения штока привода в диапазоне измерений от 0 до 5 мм включ., мм | ±0,025 |
| Пределы допускаемой относительной погрешности измерений перемещения штока привода в диапазоне измерений св. 5 мм до НПИ включ., % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений продольного удлинения в диапазоне измерений от 0 до 300 мкм включ., мкм | ±1,5 |
| Пределы допускаемой относительной погрешности измерений продольного удлинения в диапазоне измерений св. 300 мкм до НПИ первичного преобразователя включ., % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений поперечного удлинения в диапазоне измерений от 0 до 300 мкм включ., мкм | ±1,5 |
| Пределы допускаемой относительной погрешности измерений поперечного удлинения в диапазоне измерений св. 300 мкм до НПИ первичного преобразователя включ., % | ±0,5 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон базовых длин при измерении удлинения (деформации) образца, мм* | от 5,0 до 100,0 |
| Наибольшие пределы измерений продольного удлинения (деформации) образца в режиме растяжения, мм* | 0,5; 1,0; 1,25; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 10,0; 12,0; 12,5; 25,0 |
| Наибольшие пределы измерений продольного удлинения (деформации) образца в режиме сжатия, мм* | 0,5; 1,0; 1,25; 1,5; 2,0; 2,5; 3,0; 5,0; 6,0; 6,35; 12,5 |
| Наибольшие пределы измерений поперечного удлинения (деформации) образца, мм* | от +1,25 до -1,25 |
| * конкретное значение указывается в паспорте | |
Таблица 5 - Основные технические характеристики
| Модификация | Габаритные размеры (ШиринахГлубинахВысота), мм, не более | Масса, кг, не более |
| TM-10-0015 | 700x600x2800 | 490 |
| TM-10-0025 | 700x600x2800 | 490 |
| TM-2M-0025 | 750х650х2280 | 220 |
| TM-2M-0050 | 1200x1600x3400 | 2700 |
| TM-3M-0050 | 1200x1600x3400 | 2700 |
| TM-20-0050 | 1200x1150x3540 | 1300 |
| TM-20-0100 | 1200x1150x3540 | 1500 |
| TM-20-0150 | 1400x1650x4150 | 2000 |
| TM-20-0250 | 1400x1650x4150 | 2200 |
| TM-20-0300 | 1400x1650x4150 | 2400 |
| TM-20-0500 | 1400x1650x4150 | 2700 |
| TM-20-0600 | 1400x1650x4150 | 2900 |
| TM-30-0050 | 1200x1150x3840 | 1500 |
| TM-30-0100 | 1200x1150x3840 | 1700 |
| TM-30-0150 | 1400x1650x4450 | 2200 |
| TM-30-0250 | 1400x1650x4450 | 2400 |
| TM-30-0300 | 1400x1650x4450 | 2600 |
| TM-30-0500 | 1400x1650x4450 | 2900 |
| TM-30-0600 | 1400x1650x4450 | 3100 |
| TM-40-0500 | 2100x3100x5900 | 11300 |
| TM-40-0600 | 2100x3100x5900 | 11800 |
| TM-40-1000 | 2100x3100x5900 | 13000 |
| TM-40-2000 | 2100x3100x5900 | 17300 |
| TM-40-3000 | 2100x3100x5900 | 18600 |
| * - конкретное значение указывается в паспорте | ||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха (без конденсации), % - атмосферное давление, кПа | от +15 до +35 от 5 до 80 от 84 до 106 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 % или 380±10 % 50±1 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы за 1500 часов | 0,92 |
| Срок службы, лет, не менее | 15 |
наносится на титульный лист паспорта типографским способом и на металлическую идентификационную табличку машин лазерным методом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| 1) Машина испытательная универсальная сервогидравлическая | NEWTONS TM | 1 шт | |
| 2) Маслостанция | _ | 1 шт. | |
| 3) Программное обеспечение на флеш-диске USB | _ | 1 шт. | |
| 4) Персональный компьютер | _ | 1 шт. | |
| 5) Паспорт | 26.51.62-001-46642324-2024.ПС | 1 экз. | |
| 6) Руководство по эксплуатации | 26.51.62-001-46642324-2024.РЭ | 1 экз. | |
| 7) Методика поверки (копия) | - | 1 экз. | |
| 8) Дополнительный датчик силы* | _ | 1 шт. | |
| 9) Датчик продольного удлинения* | _ | 1 шт. | |
| 10) Датчик поперечного удлинения* | _ | 1 шт. | |
| *- поставляется по заказу | |||
приведены в разделе 9 «Порядок работы» документа 26.51.62-001-46642324-2024.РЭ «Машины испытательные универсальные сервогидравлические NEWTONS TM. Руководство по эксплуатации».
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.62-001-46642324-2024 «Машины испытательные универсальные
сервогидравлические NEWTONS TM. Технические условия».
