Повторители сигналов искробезопасные Обозначение отсутствует, 94885-25

Назначение

Повторители сигналов искробезопасные (далее по тексту - повторители) предназначены для гальванической развязки и преобразований входных аналоговых сигналов силы постоянного электрического тока в выходные аналоговое сигналы силы постоянного электрического тока.

Описание

Принцип работы повторителей основан на гальванической трансформаторной развязке по цепям питания и на гальванической емкостной или трансформаторной развязке по цепям сигналов между взрывоопасной и взрывобезопасной зонами, в зависимости от модификации. Повторители также обеспечивают двунаправленную передачу цифровых сигналов по HART-протоколу.

Повторители изготавливаются в четырех модификациях: СБС-07-Н-М, СБС-07-Н-Т, СБС-10-Н-М, СБС-10-Н-Т, отличающихся направлением преобразования входных аналоговых сигналов силы постоянного электрического тока между взрывоопасной и взрывобезопасной зонами, способом подключения различных датчиков, величиной потребляемой мощности, способом гальванической развязки по цепям сигналов.

Структура условного обозначения модификаций:

СБС-Х1-Н-Х3,

где СБС - серия устройств;

X1 - направление преобразования входных аналоговых сигналов силы постоянного электрического тока между взрывоопасной и взрывобезопасной:

- 07 - из взрывоопасной во взрывобезопасную зону;

- 10 - из взрывобезопасной во взрывоопасную зону.

Н - двунаправленный сигнал по HART-протоколу;

Хз - способ гальванической развязки по цепям сигналов:

- М - гальваническая развязка на усилителе постоянного тока по схеме «модулятор-усилитель переменного сигнала - демодулятор» (МДМ усилитель);

- Т - трансформаторная гальваническая развязка.

Конструктивно все модификации повторителей выполнены в пластиковом корпусе черного цвета и предназначены для установки на DIN-рейку при помощи специальной защелки на тыльной стороне корпуса, что предусматривает возможность подачи питания через нижний разъем T-bus. Все модификации изготовлены в двухканальном исполнении.

На лицевой панели повторителей модификаций СБС-07-Н-М и СБС-07-Н-Т находится один зеленый световой индикатор питания. На лицевой панели повторителей модификаций СБС-10-Н-М и СБС-10-Н-Т находятся два световых индикатора. Зелёным цветом индицируется подача питания, красным цветом - отсутствие выходного тока на любом из каналов.

Повторители модификаций СБС-07-Н-М, СБС-07-Н-Т предназначены для работы с активными и пассивными датчиками. Повторители модификаций СБС-10-Н-М, СБС-10-Н-Т предназначены для работы с активными датчиками.

Повторители выполнены со взрывозащитой вида «искробезопасная электрическая цепь» (i), уровнем взрывозащиты вида (ia) в соответствии с требованиями ГОСТ 31610.0-2019, ГОСТ 31610.11-2014, имеет маркировку взрывозащиты [Ex ia Ga] IIC и предназначены для установки вне взрывоопасных зон.

Заводской номер повторителей, однозначно идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус повторителей наклейкой, расположенной на лицевой панели, и методом УФ-печати на боковой панели повторителей, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

Нанесение знака поверки на повторители не предусмотрено.

Пломбирование повторителей предусмотрено.

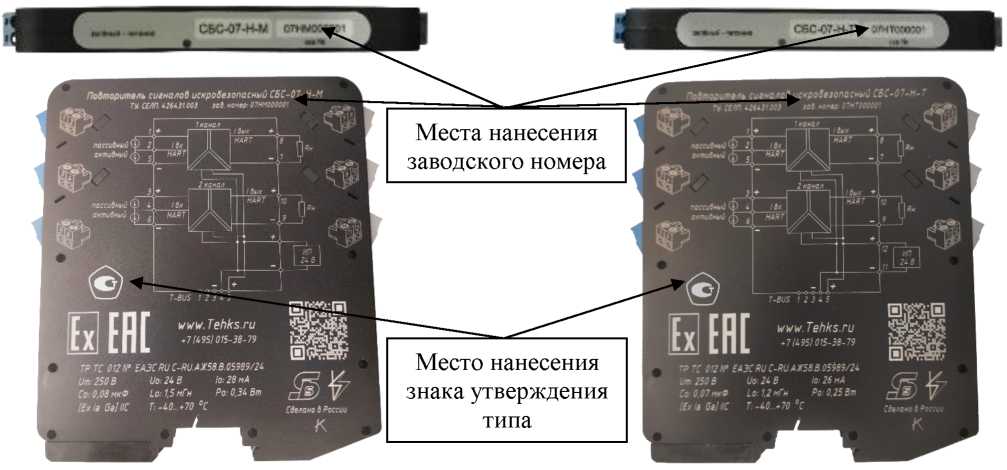

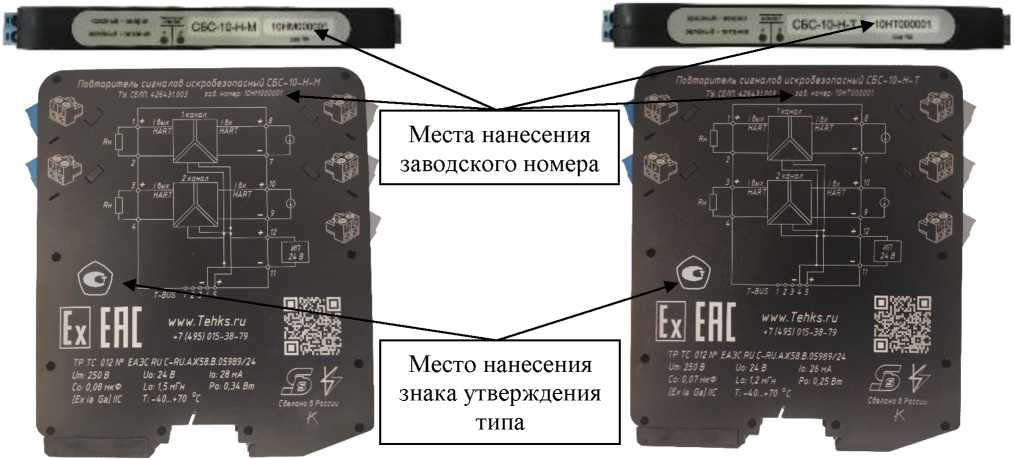

Общий вид повторителей с указанием мест нанесения знака утверждения типа, заводского номера приведен на рисунке 1.

Общие для всех модификаций места нанесения пломбировки на примере модификации СБС-10-Н-Т приведены на рисунке 2.

Места нанесения заводского номера

Место нанесения знака утверждения типа

ГР ТС 012 И* ЕАЭС RU С-RU АЖ58.В 0S989/2L

Цш250В     Uo 2L В      Io: 26 мА

Со 0,07мкФ    Lo: 1.2мГи     Ро 0,25 Вт

[ExiaGajHC Т:Л0...*70°С

www.Tehks.ru

*7 (L95) 015-38-79

ТС 012№ ЕАЗСRU C-RU.AX58.B.05989/2L

www.Tehks.ru

*7 №5) 015-38-79

Io: 28 мА Ро: О.ЗЬ Вт

250 В

•0.08 мкФ lExia GalUC

Uo:2bB

Lo: 1.5 мГн

Т:Л0...*70 °C

ПоВториталь сигналов искробезопасный СБС-07- Ч-М TH. СЕЛЛ 426L3U03 Kt HOHtB: 07HMOQOOO’

а) СБС-07-Н-М

б) СБС-07-Н-Т

СБОИ

Место нанесения знака утверждения типа

Места нанесения заводского номера

ТР ТС 012 № EA3CRUC-RU.AX58B.05989/24

www.Tehks.ru *7(495) 015-38-79

Um. 250 В

Со: 0.07 мкФ [Exia Ga] НС

тель сигналов искробезопасный СБС-10-Н-Т

i СЕЛЛ. i26i3t003 заб. комар: 10НТ000001

Uo:24B      Io: 26 мА

Lo: 1,2 мГн     Ро: 0.25 Вт

Т.-40...+70 °C

ТР ТС 012 № ЕАЗС RUC-RU.AX58.B.05989/24

Um: 250 В Со: 0,08 мкФ lExia Ga] НС

to: 28 мА

Ро: 0,34 Вт

www.Tehks.ru

г 7 (495) 015-38-79

Uo:24B

Lo: 1.5 мГн т-и>...>7!> ’с

ПоОторителн сигналов искробезопасный СБС-10-Н-М ТУ СЕЛП 46^31003 хаб. камер: 10MM000001

в) СБС-10-Н-М

г) СБС-10-Н-Т

Рисунок 1 - Общий вид повторителей с указанием мест нанесения знака утверждения типа, заводского номера

Места нанесения пломбировки

Рисунок 2 - Общие для всех модификаций места нанесения пломбировки на примере модификации СБС-10-Н-Т

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на корпус повторителей при помощи УФ-лазера согласно схеме, указанной на рисунке 1, и на титульные листы руководств по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 1 «Основные технические данные» руководств по эксплуатации:

СЕЛП.426431.003-01 РЭ, СЕЛП.426431.003-02 РЭ,        СЕЛП.426431.003-03 РЭ,

СЕЛП.426431.003-04 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;

СЕЛП.426431.003 ТУ «Повторители сигналов искробезопасные. Технические условия».
