| Номер в госреестре | 94896-25 |
| Наименование СИ | Установки поверочные передвижные |
| Обозначение типа СИ | ПУРС-М |
| Изготовитель | Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 13.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные передвижные ПУРС-М (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке и уровня жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений объема и уровня жидкости.
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и уровня жидкости, создаваемого при помощи блока подачи рабочей жидкости, трубной обвязки и блока средств измерений.
Установки состоят из блока подачи жидкости, трубной обвязки, блока средств измерений и блока обработки данных.
Блок подачи рабочей жидкости состоит из насосов и регулирующей запорной арматуры с электроприводом, обеспечивающих задание расхода поверочной жидкости.
Трубная обвязка включает в себя трубопровод, набор шлангов с быстроразъемными соединениями и устройство переключения потока.
Блока средств измерений состоит из средств измерений объема жидкости в потоке, уровня жидкости, плотности жидкости, температуры и избыточного давления жидкости.
В качестве средства измерений объема жидкости в потоке в составе установки применяется счетчики-расходомеры массовые Turbo Flow CFM (регистрационный номер 83374-21)
В качестве средства измерений уровня жидкости применяются системы измерительные «СТРУНА+» с первичным преобразователем параметров ППП1 (регистрационный номер 58711-14).
В качестве средств измерений избыточного давления жидкости применяются датчики давления Turbo Flow PS (регистрационный № 51409-12).
В качестве средств измерений температуры жидкости применяются термопреобразователи универсальные ТПУ 0304/М3-МВ (регистрационный номер 50519-17).
В качестве измерения плотности жидкости применяются плотномеры 804 (регистрационный номер 47933-11).
Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).
Персональный компьютер (далее - ПК) с помощью ПО позволяет осуществлять управление установкой, контроль ее параметров, хранение данных о поверяемых средствах измерений, результатов поверки, автоматическое формирование протоколов поверки.
Жидкость при помощи блока подачи рабочей жидкости из резервуара (не входит в состав установки) подается через трубную обвязку и блок средства измерений в поверяемое средство измерений. Информация об измерениях поступает в блок обработки данных На основании данных полученных от средств измерений происходит расчет и корректировка объема жидкости.

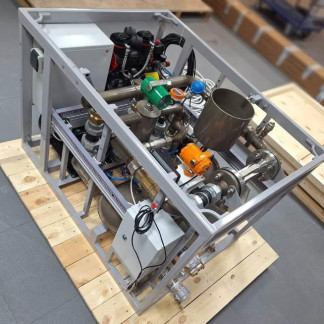

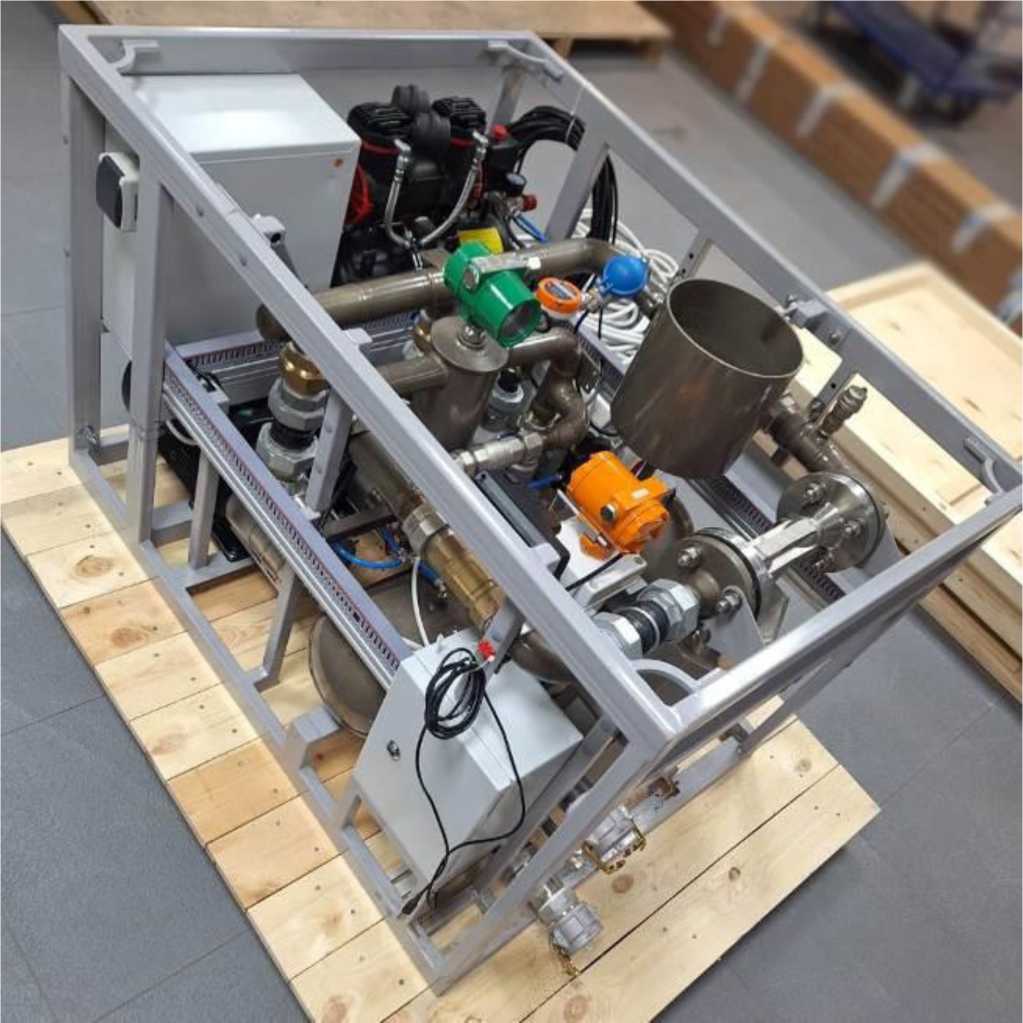

Рисунок 1 - Общий вид установки
Пломбировка установки осуществляется с помощью нанесения давлением знака поверки на свинцовые (пластмассовые) пломбы, которыми пломбируются фланцевые соединения расходомера.

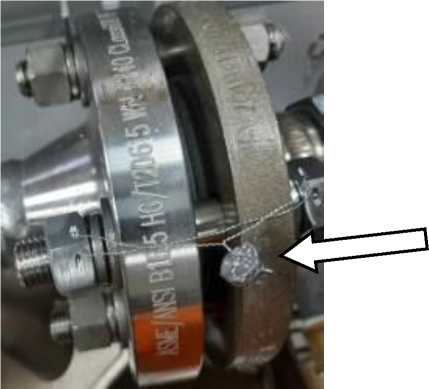

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки, состоящий из трех арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение установок автономное
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значения |
| Идентификационное наименование ПО | PURS_Portable |
| Номер версии (идентификационный номер) ПО | не ниже 1.X.X1) |
| Цифровой идентификатор ПО | 0x57605D2C |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
| 1) Х - относится к метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизводимых объемов жидкости, м3 | от 1 до 700 |
| Диапазон объемного расхода жидкости, м3/ч | от 6 до 30 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) объема жидкости в потоке, % | ±0,15 |
| Диапазон измерений (воспроизведения) уровня жидкости, м | от 0,01 до 4 |
| Пределы допускаемой абсолютной погрешности установки при измерении уровня жидкости, мм | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Измеряемая среда | жидкость (вода питьевая) |
| Температура жидкости, °С | от +5 до +35 |
| Избыточное давление жидкости, МПа, не более | 1,6 |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В | (380 ± 38)/(220 ± 22) |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +35 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры, мм, не более - длина | 1200 |
| - ширина | 860 |
| - высота | 800 |
| Масса, кг, не более | 450 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 20000 |
наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная | ПУГС-М | 1 шт. |
| Руководство по эксплуатации | ПУГС-М.30.00.00.000 - 01 ГЭ | 1 экз. |
| Паспорт | ПУГС-М.30.00.00.000 - 01 ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации установок поверочных передвижных ПУРС-М.
Приказ Госстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Госстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.66-038-70670506-2024 «Установки поверочные передвижные ПУГС-М. Технические условия».
