Угломеры INSIZE, 94898-25

Назначение

Угломеры INSIZE предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.

Описание

Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.

Угломеры изготавливаются в следующих моделях:

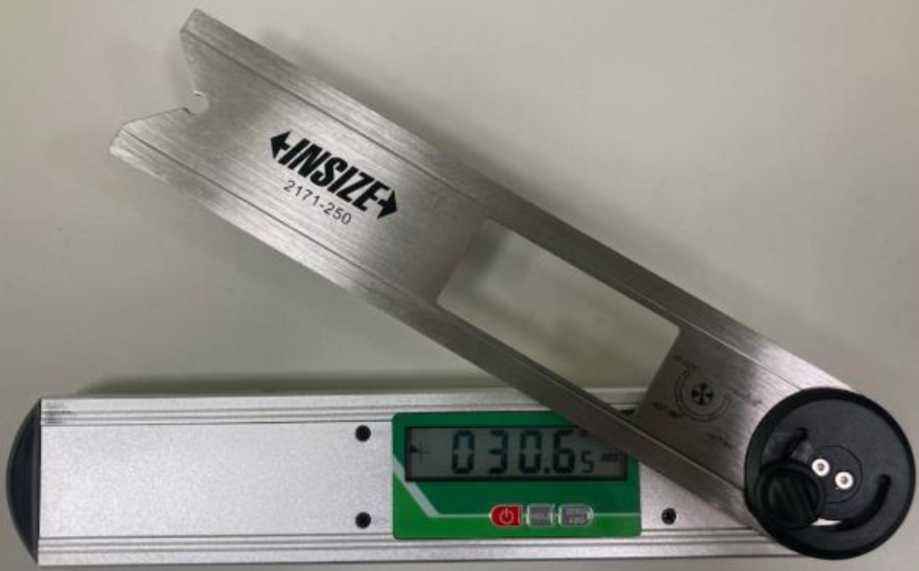

- 2171 - для измерений плоских углов, проверки уровня и помощи при разметке. Состоит из линейки с продольным пузырьковым уровнем и встроенным цифровым отсчетным устройством, а также подвижной измерительной линейки из нержавеющей стали;

- 2174 - для измерений плоских углов, установки горизонтальных и вертикальных углов скоса режущего станка. Состоит из линейки с алюминиевым основанием и подвижной измерительной линейки из нержавеющей стали. В основание встроены цифровое отсчетное устройство и продольный и поперечный пузырьковые уровни;

- 2176 - для измерений углов и рисования вспомогательных линий. Состоит из двух измерительных линеек, в одну из которых встроено цифровое отсчетное устройство;

- 2274, 2278 - для измерений плоских углов, длины и высоты, определения центра круглых заготовок, для разметки. Есть возможность установки лезвия под углом 90° или 45° к краю заготовки. Состоят из диска с нанесенной на нем угловой шкалой, съемных измерительных линеек различных форм (квадратная и центрирующая), стопорного винта; Измерительные линейки модели 2274 имеет возможность вращаться на 360°, модели 2278 -на 180°.

- 2374 - для измерений наружных и внутренних углов контактным методом. Состоит из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, стопорного винта;

- 2771 - для измерений наружных и внутренних углов контактным методом. Состоит из диска с цифровым отсчетным устройством, съемных измерительных линеек, стопорного винта;

- 4778 - для измерений углов и рисования вспомогательных линий. Состоит из полукруглого лимба со встроенным цифровым отсчетным устройством, измерительной линейки и стопорного винта;

- 4779 - для измерений углов и рисования вспомогательных линий. Состоит из полукруглого лимба со встроенным цифровым отсчетным устройством, измерительной линейки и стопорного винта;

- 4780 - для измерений углов и рисования вспомогательных линий. Состоит из полукруглого лимба с нанесенной шкалой, измерительной линейки и стопорного винта;

- 4781 - для измерений углов и рисования вспомогательных линий. Состоит из прямоугольного лимба с нанесенной шкалой, измерительной линейки и стопорного винта;

Угломеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.

Модель угломеров указана на лицевой или оборотной стороне угломера, а также на линейке и на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».

т „ т , 4NSIZE+ я _ а _ „ _ „

Товарный знак                наносится на паспорт угломеров типографским

методом, на футляр, угломер или линейку краской, методом отливки или методом лазерной маркировки.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю или переднюю часть угломера, линейку или заднюю часть основания угломера методом лазерной маркировки в местах, указанных на рисунках 12 - 13.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид угломеров указан на рисунках 1 - 11.

Пломбирование угломеров от несанкционированного доступа не предусмотрено.

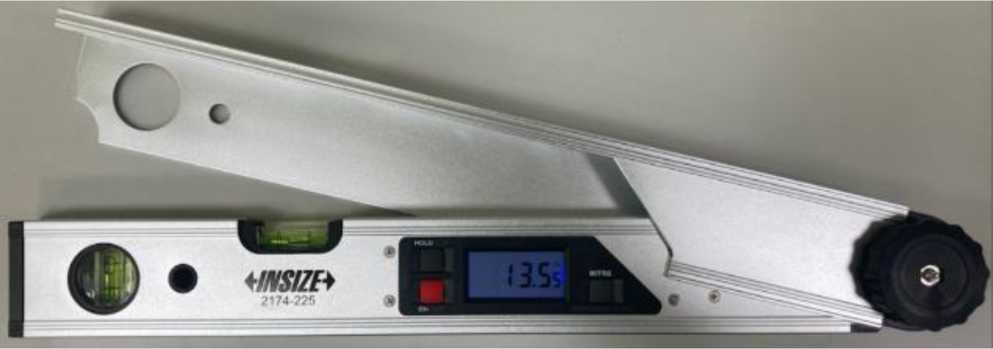

Рисунок 2 - Общий вид угломеров модели 2174

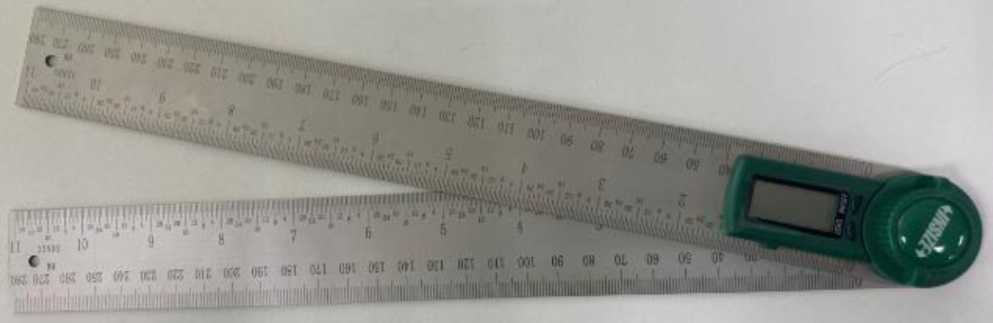

Рисунок 3 - Общий вид угломеров модели 2176

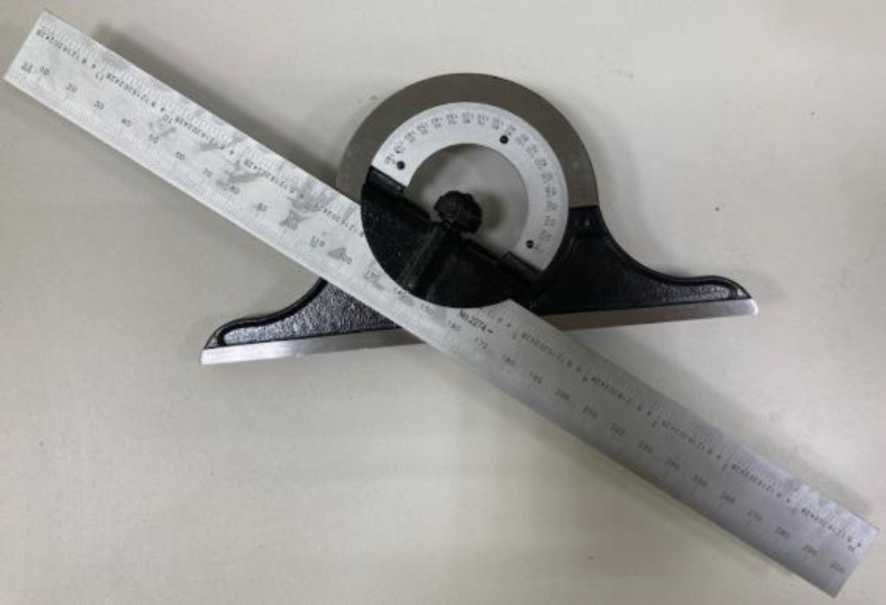

Рисунок 4 - Общий вид угломеров модели 2274

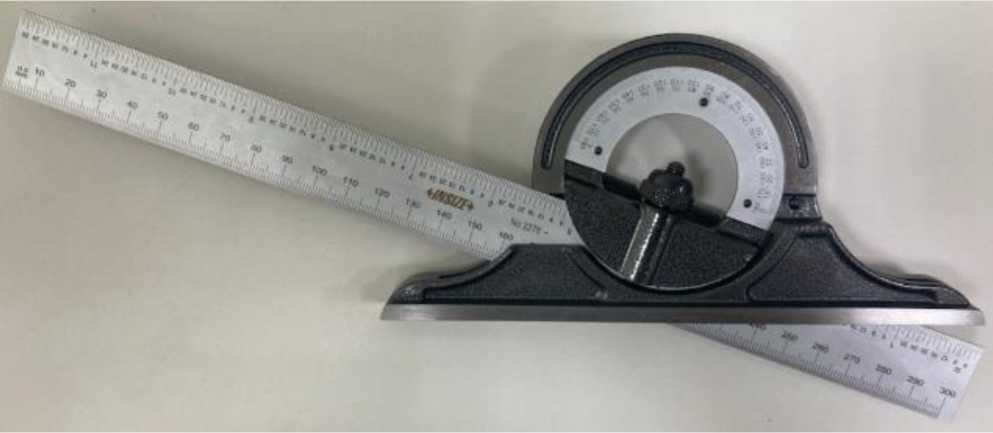

Рисунок 5 - Общий вид угломеров модели 2278

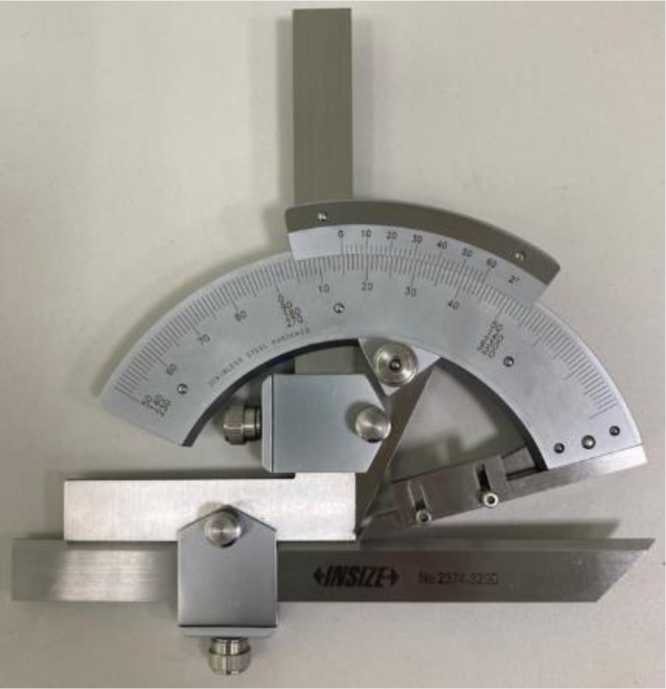

Рисунок 6 - Общий вид угломеров модели 2374

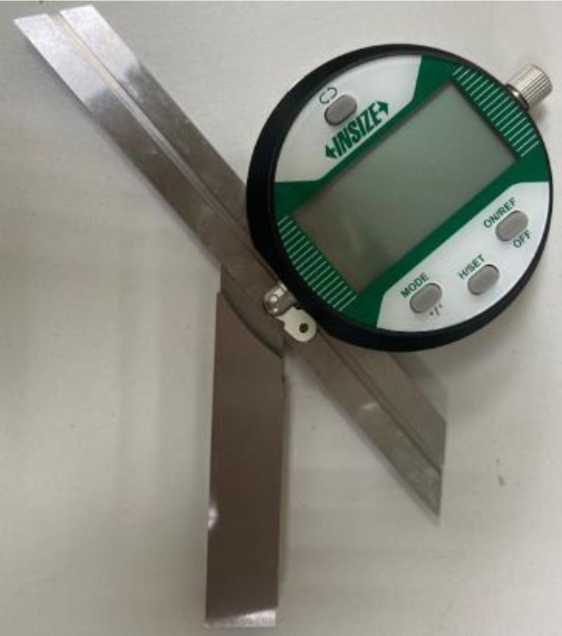

Рисунок 7 - Общий вид угломеров модели 2771

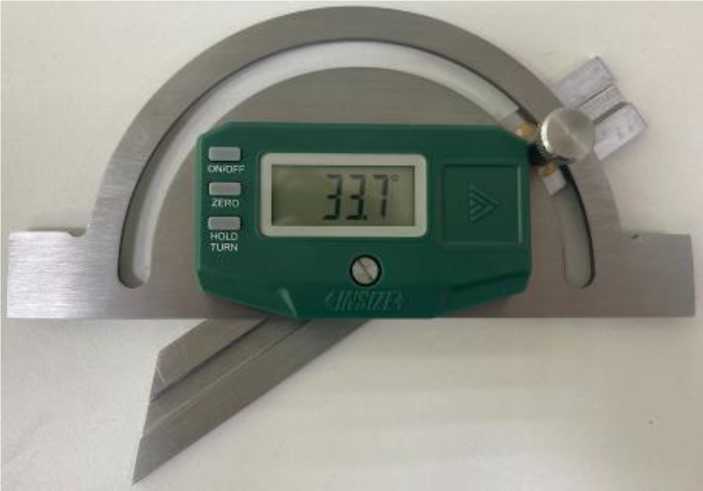

Рисунок 8 - Общий вид угломеров модели 4778

Рисунок 9 - Общий вид угломеров модели 4779

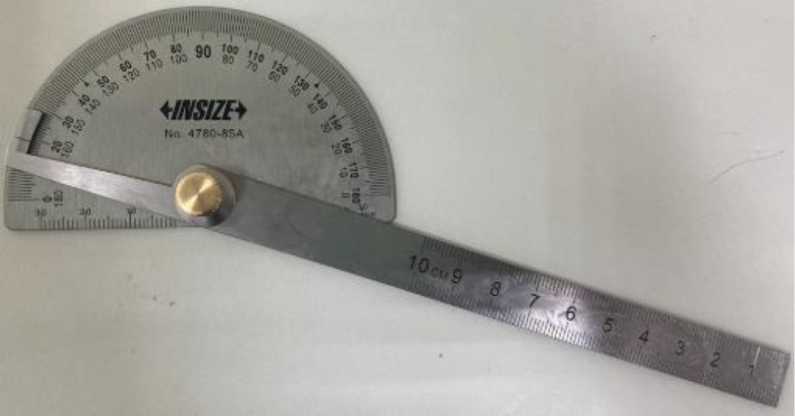

Рисунок 10 - Общий вид угломеров модели 4780

Рисунок 11 - Общий вид угломеров модели 4781

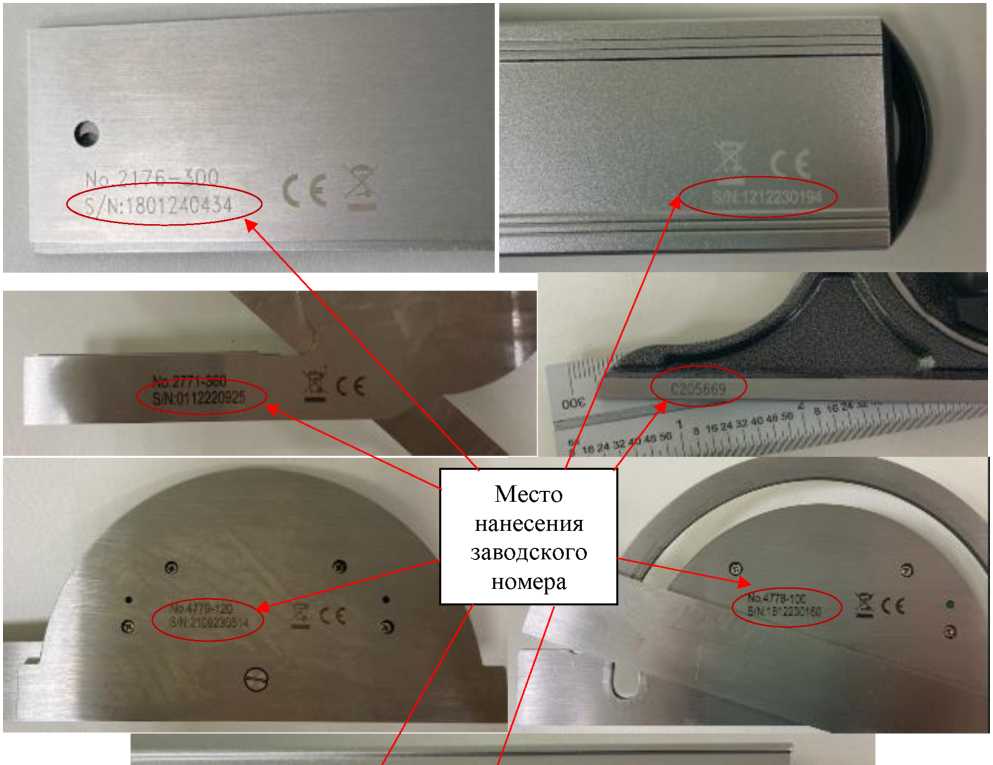

Рисунок 12 - Места нанесения заводских номеров

,00 *0 во 60 90 too

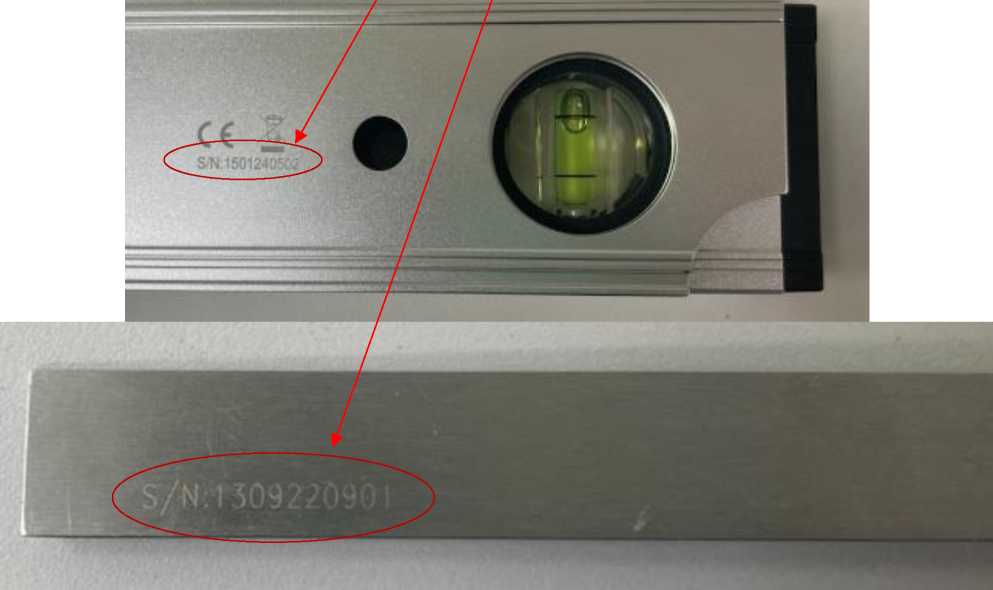

Рисунок 13 - Места нанесения заводских номеров

Технические характеристики

Таблица 1 - Метрологические характеристики угломеров моделей 2274, 2278, 2374, 4780, 4781

Таблица 2 - Метрологические характеристики угломеров моделей 2171, 2174, 2176, 2771, 4778, 4779

Примечание: 1) Шаг дискретности переключается в настройках угломера

Таблица 3 - Допуск параллельности измерительных поверхностей линейки

аблица 4 - Допуск плоскостности измерительных поверхностей

аблица 5 - Допуск прямолинейности измерительных поверхностей

аблица 6 - Основные технические характеристики

Примечание: * - габаритные размеры и масса указаны с учетом футляра

аблица 7 - Условия эксплуатации

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

аблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта угломеров.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

Стандарт предприятия INSIZE CO., LTD «Угломеры INSIZE».
