| Номер в госреестре | 94899-25 |
| Наименование СИ | Счётчики холодной воды турбинные |
| Обозначение типа СИ | PRIMA |
| Изготовитель | Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 14.03.2030 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной воды турбинные PRIMA (далее, счетчики) предназначены для измерений объема воды в системах холодного водоснабжения.
Принцип работы счётчиков основан на измерении числа оборотов турбины, вращающейся пропорционально скорости потока. Поток воды попадает в измерительную камеру и приводит во вращение турбину. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик. Вращение турбины при помощи магнитной связи передается на счетный механизм и преобразуется в значение измеренного объема воды, прошедшего через счетчик. Счетный механизм состоит из масштабирующего редуктора с роликовым и стрелочными указателями объема, обеспечивающий отображение показаний в м3 и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики состоят из корпуса, измерительной камеры, турбинки и счетного механизма. Конструктивно счетчики защищены от воздействия внешнего магнитного поля. Счетные механизмы счётчиков могут дополнительно комплектоваться датчиком для дистанционной передачи импульсов по принципу «сухой контакт», а также модулем передачи данных и импульсов, передающим измеренные данные по цифровым протоколам или импульсам по принципу «открытый коллектор».
Заводской номер в виде арабских цифр, наносится на циферблат счетного механизма методом печати или на лицевую панель счетного механизма методом лазерной гравировки. Пломбировка счетчиков осуществляется посредством свинцовой или пластиковой пломбы с нанесением знака поверки. Допускается использование другого типа пломб, препятствующих доступу к внутренней части счетчика. Пломбировка модулей передачи данных и импульсов осуществляется посредством саморазрушающейся наклейки, которая служит для защиты от несанкционированного снятия модуля передачи данных и импульсов, или передатчика импульсов.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики холодной воды турбинные PRIMA изготавливаются в следующих модификациях:
PRIMA X Х
(i) - счетный механизм счетчика укомплектован датчиком для дистанционной передачи импульсов по принципу «сухой контакт» (M-Bus) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор»
(RS) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу RS-485 и импульсам по принципу «открытый коллектор»
(LoRa) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу LoRaWAN
(NB-IoT) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу NB-IoT_________________________________________________________
WP-SDC-Y - исполнение счетчиков метрологического класса «В»;
WP-SDC PLUS-Y- исполнение счетчиков с улучшенными метрологическими характеристиками класса «В» и класса «С»;
Где Y - диаметр условного прохода
Общий вид счетчиков на рисунке 1.

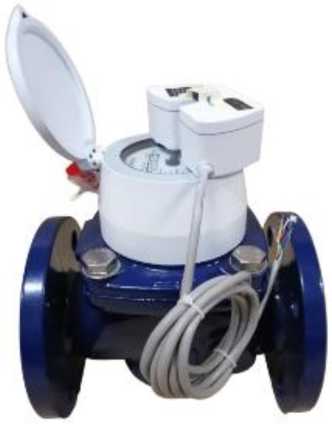

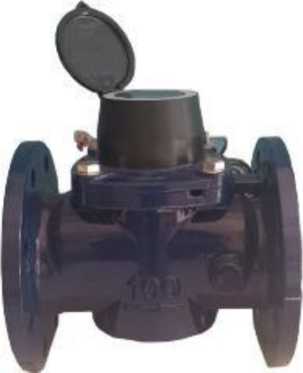

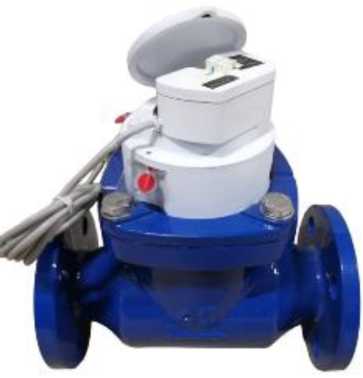

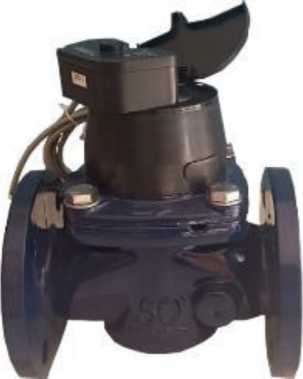

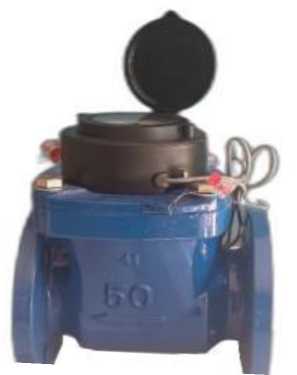

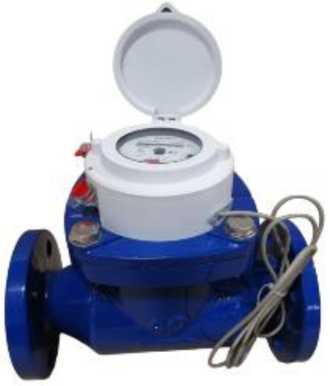

Рисунок 1 - общий вид счетчиков

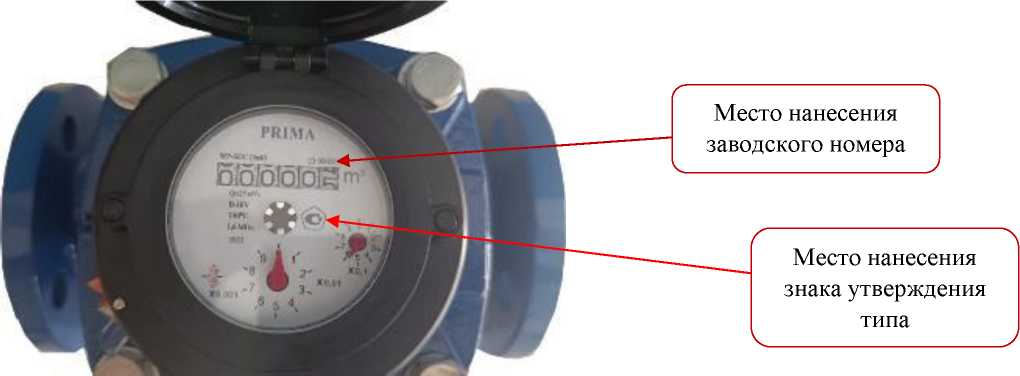

Рисунок 2 - место нанесения заводского номера и знака утверждения типа
Место пломбировки
Место пломбировки

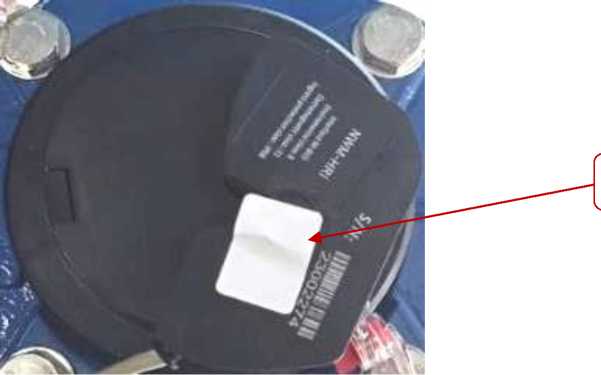

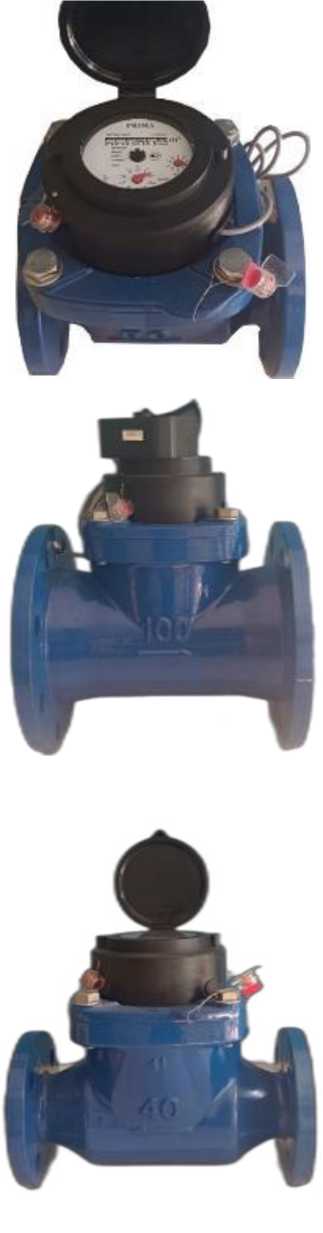

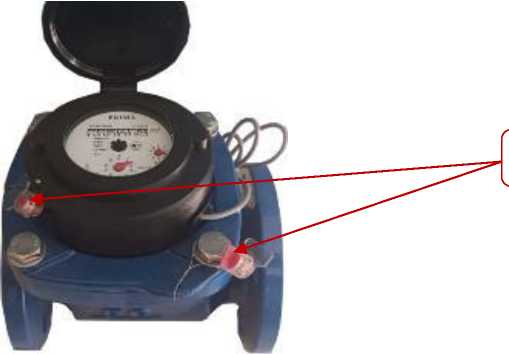

Рисунок 3 - схема пломбировки
Таблица 1 - Метрологические характеристики счетчиков в исполнении WP-SDC
| Наименование параметра | Значение параметра | |||||||
| Диаметр условного прохода, Ду | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Объемные расходы, м3/ч - наименьший, Qmin - переходный, Qt - номинальный, Qn - наибольший, Qmax | 0,50 0,80 25,00 31,00 | 0,50 0,80 40,00 50,00 | 0,79 1,26 63,00 78,00 | 0,79 1,26 63,00 78,00 | 1,25 2,00 100,00 125,00 | 2,00 3,20 160,00 200,00 | 3,13 5,00 250,00 312,00 | 5,00 8,00 400,00 500,00 |
| Порог чувствительности, м3/ч, не более | 0,25 | 0,25 | 0,40 | 0,40 | 0,63 | 1,00 | 1,57 | 2,50 |
| Пределы допускаемой относительной погрешности измерений объема, %: -в диапазоне: от Qmin до Qt -в диапазоне: от Qt до Qmax | ±5 ±2 | |||||||
| Метрологический класс по ГОСТ Р 50193.1-92 - «В» - монтаж горизонтально, наклонно, вертикально | ||||||||
Таблица 2 - Метрологические характеристики счетчиков в исполнении WP-SDC PLUS
| Наименование параметра | Значение параметра | |||||
| Диаметр условного прохода, Ду | 50 | 65 | 80 | 100 | 125 | 150 |
| Метрологический класс по ГОС | Г Р 50193.1-92 - «В» | |||||
| Объемные расходы, м3/ч -наименьший, Qmin | 0,40 | 0,40 | 0,63 | 1,00 | 1,57 | 2,50 |
| -переходный, Qt | 0,63 | 0,63 | 1,00 | 1,60 | 2,50 | 4,00 |
| -номинальный, Qn | 63,00 | 63,00 | 100,00 | 160,00 | 250,00 | 400,00 |
| -наибольший, Qmax | 78,00 | 78,00 | 125,00 | 200,00 | 312,00 | 500,00 |
| Порог чувствительности, м3/ч, не более | 0,20 | 0,20 | 0,32 | 0,50 | 0,79 | 1,25 |
| Метрологический класс по ГОСТ | ГР 50193 | 1-92 - «С» | ||||
| Объемные расходы, м3/ч -наименьший, Qmin | 0,32 | 0,32 | 0,50 | 0,80 | 1,25 | 2,00 |
| 0,251) | 0,251) | 0,401) | 0,641) | 1,001) | 1,601) | |
| -переходный, Qt | 0,51 | 0,51 | 0,80 | 1,28 | 2,00 | 3,20 |
| 0,401) | 0,401) | 0,641) | 1,031) | 1,601) | 2,601) | |
| -номинальный, Qn | 63,00 | 63,00 | 100,00 | 160,00 | 250,00 | 400,00 |
| -наибольший, Qmax | 78,00 | 78,00 | 125,00 | 200,00 | 312,00 | 500,00 |
| Порог чувствительности, м3/ч, не более | 0,16 | 0,16 | 0,25 | 0,40 | 0,63 | 1,00 |
| Пределы допускаемой относительной погрешности измерений объема, % -в диапазоне: от Qmin до Qt | ±5 | |||||
| -в диапазоне: от Qt до Qmax | ±2 | |||||
| 1) Поставка по специальному заказу | ||||||
| Метрологический класс по ГОСТ Р 50193.1-92 | - «В» - монтаж горизонтально, наклонно, | |||||
| вертикально; | ||||||
| Метрологический класс по | ГОСТ Р 50193.1-92 - «C» - монтаж в горизонтальный | |||||
| трубопровод | ||||||
Таблица 3 - Технические характеристики счетчиков в исполнении WP-SDC
| Наименование параметра | Значение параметра | |||||||
| Диаметр условного прохода, Ду | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Диапазон температур измеряемой среды, °С | от +5 до 40 | |||||||
| Максимальное рабочее давление, МПа | 1,6 | |||||||
| Потеря давления при Qmax, МПа, не более | 0,016 | |||||||
| Условия эксплуатации: -Температура окружающей среды, °С -Относительная влажность, %, не более -Атмосферное давление, кПа | от +5 до +50 98 от 84 до 107 | |||||||
| Ёмкость счетного механизма, м3 | 999999,999 | 9999999,99 | ||||||
| Минимальная цена деления счетного 3 механизма, м | 0,0005 | 0,005 | ||||||
| Цена импульса, м3/импульс | От 0,1 до 1,0 | От 1,0 до 10,0 | ||||||
| Габаритные размеры, мм, не более: - монтажная длина - высота - ширина | 350,0 460,0 340,0 | |||||||
| Масса, кг, не более | 60,0 | |||||||
Таблица 4 - Технические характеристики счетчиков в исполнении WP-SDC PLUS
| Наименование параметра | Значение параметра | |||||
| Диаметр условного прохода, Ду | 50 | 65 | 80 | 100 | 125 | 150 |
| Давление измеряемой среды, МПа, не более | 1,6 | |||||
| Потеря давления при Qmax, МПа, не более | 0,063 | |||||
| Диапазон температур измеряемой среды, °С | от +5 до +40 | |||||
| Условия эксплуатации: -Температура окружающей среды, °С -Относительная влажность, %, не более -Атмосферное давление, кПа | от +5 до +50 98 от 84 до 107 | |||||
| Ёмкость счетного механизма, м3 | 999999,999 | 9999999,99 | ||||
| Минимальная цена деления счетного 3 механизма, м | 0,0005 | 0,005 | ||||
| Цена импульса, м3/импульс | От 0,1 до 1,0 | От 1,0 до 10,0 | ||||
| Габаритные размеры, мм, не более: - монтажная длина - высота - ширина | 300,0 410,0 290,0 | |||||
| Масса, кг, не более | 48,0 | |||||
Таблица 5 - показатели надёжности
| Наименование параметра | Значение параметра |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 110000 |
наносят на циферблат счетного механизма методом печати и титульный лист паспорта типографским способом
Таблица 6 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик холодной воды турбинный | PRIMA | 1 шт. |
| Паспорт | ПС 26.51.63-002-23155876-2023 | 1 шт. |
| Модуль передачи данных и импульсов/передатчик импульсов1) | 1 шт. | |
| 1)В зависимости от заказа | ||
приведены в разделе 4 документа «ПС 26.51.63-002-23155876-2023 Счётчики холодной воды турбинные PRIMA. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
ТУ 26.51.63-002-23155876-2023 «Счетчики холодной воды турбинные PRIMA. Технические условия».
