| Номер в госреестре | 94900-25 |
| Наименование СИ | Счётчики холодной воды крыльчатые |
| Обозначение типа СИ | PRIMA |
| Изготовитель | Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 14.03.2030 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной воды крыльчатые PRIMA (далее, счетчики) предназначены для измерения объема воды в системах холодного водоснабжения.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Конструктивно счетчики состоят из корпуса, крыльчатого измерительного механизма, который находится в проточной части корпуса и счетного механизма. Поток воды, пройдя фильтр, подается в корпус счетчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения чувствительного элемента (крыльчатки), поступает в выходной патрубок. Передача вращения чувствительного элемента (крыльчатки) в счетный механизм в зависимости от исполнения счетчика осуществляется при помощи магнитной связи или посредством механической передачи. Счетчики, у которых передача вращения крыльчатки осуществляется при помощи магнитной связи, конструктивно защищены от воздействия внешнего магнитного поля. Масштабирующий редуктор счетного механизма приводит число оборотов чувствительного элемента (крыльчатки) к значениям протекшей воды в м3. Счетный механизм состоит из масштабирующего редуктора с роликовым и стрелочными указателями объема, обеспечивающий отображение показаний в м3 и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. В зависимости от исполнения, проточная часть счетчика может быть укомплектована струеделителем, который служит для распределения потока воды на несколько струй для равномерного воздействия на лопасти крыльчатки. Счетные механизмы счетчиков с механической передачей вращения могут быть заполнены специальной антибактериальной жидкостью. Счетные механизмы счётчиков могут дополнительно комплектоваться датчиком для дистанционной передачи импульсов по принципу «сухой контакт», а также модулем передачи данных и импульсов, передающим измеренные данные по цифровым протоколам или импульсам по принципу «открытый коллектор». Установка счетчиков в трубопровод осуществляется при помощи резьбового или фланцевого соединения.
Заводской номер в виде арабских цифр наносится на циферблат счетного механизма методом печати или на лицевую панель счетного механизма методом лазерной гравировки. В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения, при этом пломбировка не требуется. В противном случае пломбировка счетчиков осуществляется посредством свинцовой или пластиковой пломбы с нанесением знака поверки. Допускается использование другого типа пломб, препятствующих доступу к внутренней части счетчика. Пломбировка модулей передачи данных и импульсов, передатчиков импульсов осуществляется посредством саморазрушающейся наклейки, которая служит для защиты от несанкционированного снятия модуля передачи данных и импульсов, или передатчика импульсов.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики холодной воды крыльчатые PRIMA изготавливаются в следующих модификациях:
PRIMA X Х
(i) - счетный механизм счетчика укомплектован датчиком для дистанционной передачи импульсов по принципу «сухой контакт»
(M-Bus) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор»
(RS) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу RS-485 и импульсам по принципу «открытый коллектор»
(LoRa) - счетный механизмы счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу LoRaWAN
(NB-IoT) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу NB-IoT_________________________________________________________
SJ-SDC-Y - исполнение счетчиков метрологического класса «А и В» с передачей вращения посредством магнитной муфты;
SJ-SDC PLUS-Y - исполнение счетчиков метрологического класса «А и С» с передачей вращения посредством магнитной муфты;
SJ-LFC-Y - исполнение счетчиков метрологического класса «А и В» с передачей вращения посредством механической передачи;
SJ-LFC PLUS-Y - исполнение счетчиков метрологического класса «А и С» с передачей вращения посредством механической передачи;
MJ-SDC-Y - исполнение счетчиков со струеделителем метрологического класса «В» с передачей вращения посредством магнитной муфты;
MJ-SDC PLUS-Y - исполнение счетчиков со струеделителем метрологического класса «C» с передачей вращения посредством магнитной муфты;
MJ -SDC-G7-Y - исполнение счетчиков со струеделителем метрологического класса «B» с передачей вращения посредством магнитной муфты, с улучшенными характеристиками;
MJ-SDC-G7 PLUS-Y - исполнение счетчиков со струеделителем метрологического класса «С» с передачей вращения посредством магнитной муфты, с улучшенными характеристиками;
MJ-LFC-Y - исполнение счетчиков со струеделителем метрологического класса
«B» с передачей вращения посредством механической передачи;
MJ-LFC PLUS-Y - исполнение счетчиков со струеделителем метрологического
класса «С» с передачей вращения посредством механической передачи;
Где Y - диаметр условного прохода;
MJ-Y-FL - исполнение счетчиков со струеделителем с фланцевым присоединением
Общий вид счетчиков представлен на рисунке 1.

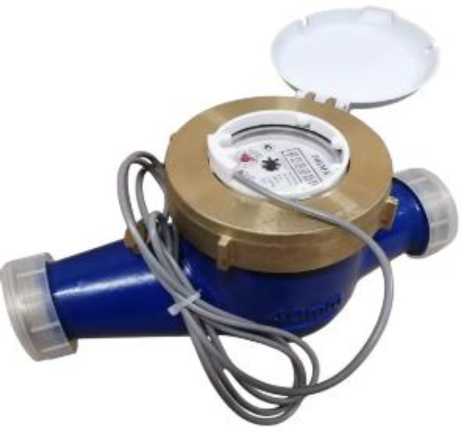

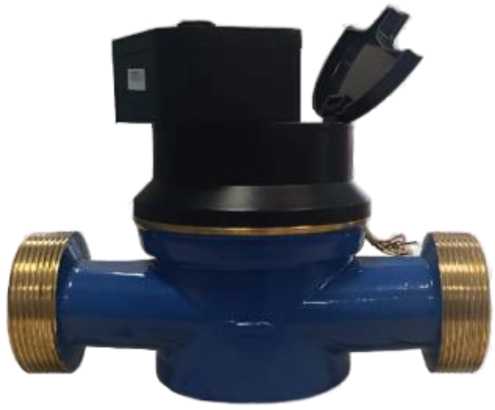

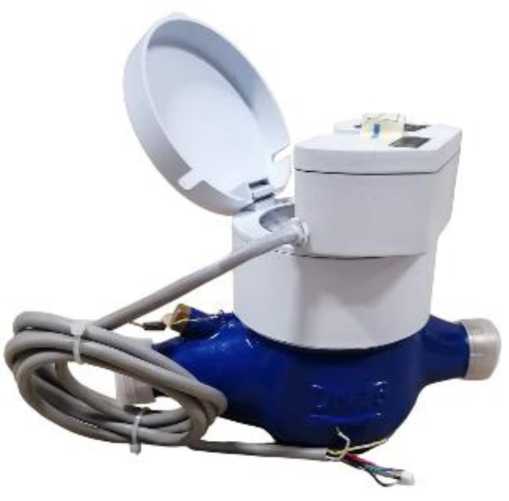

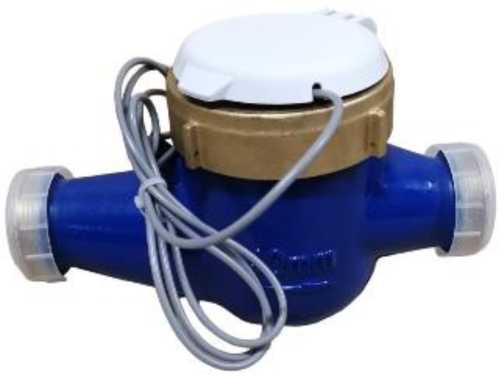

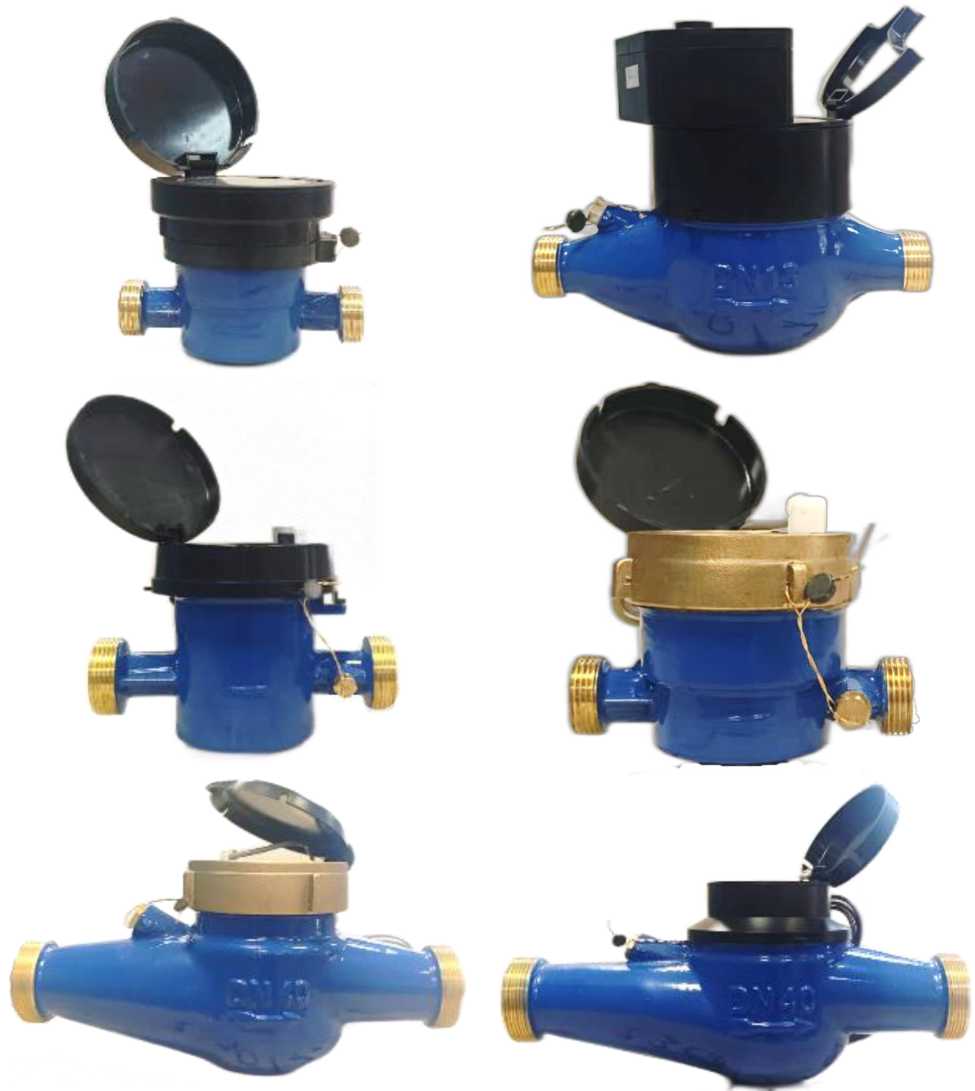

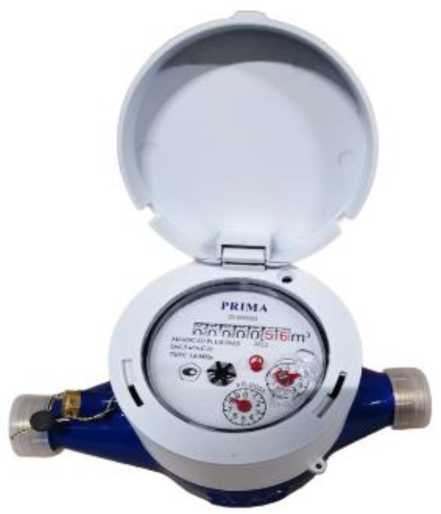

Рисунок 1 - общий вид счетчиков

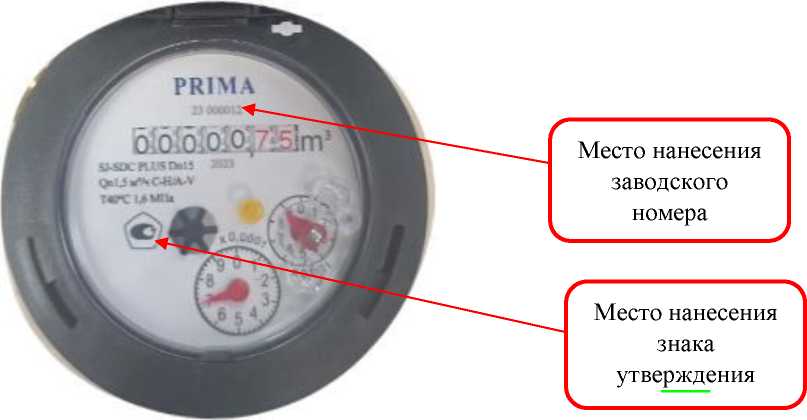

Рисунок 2 - место нанесения заводского номера и знака утверждения типа

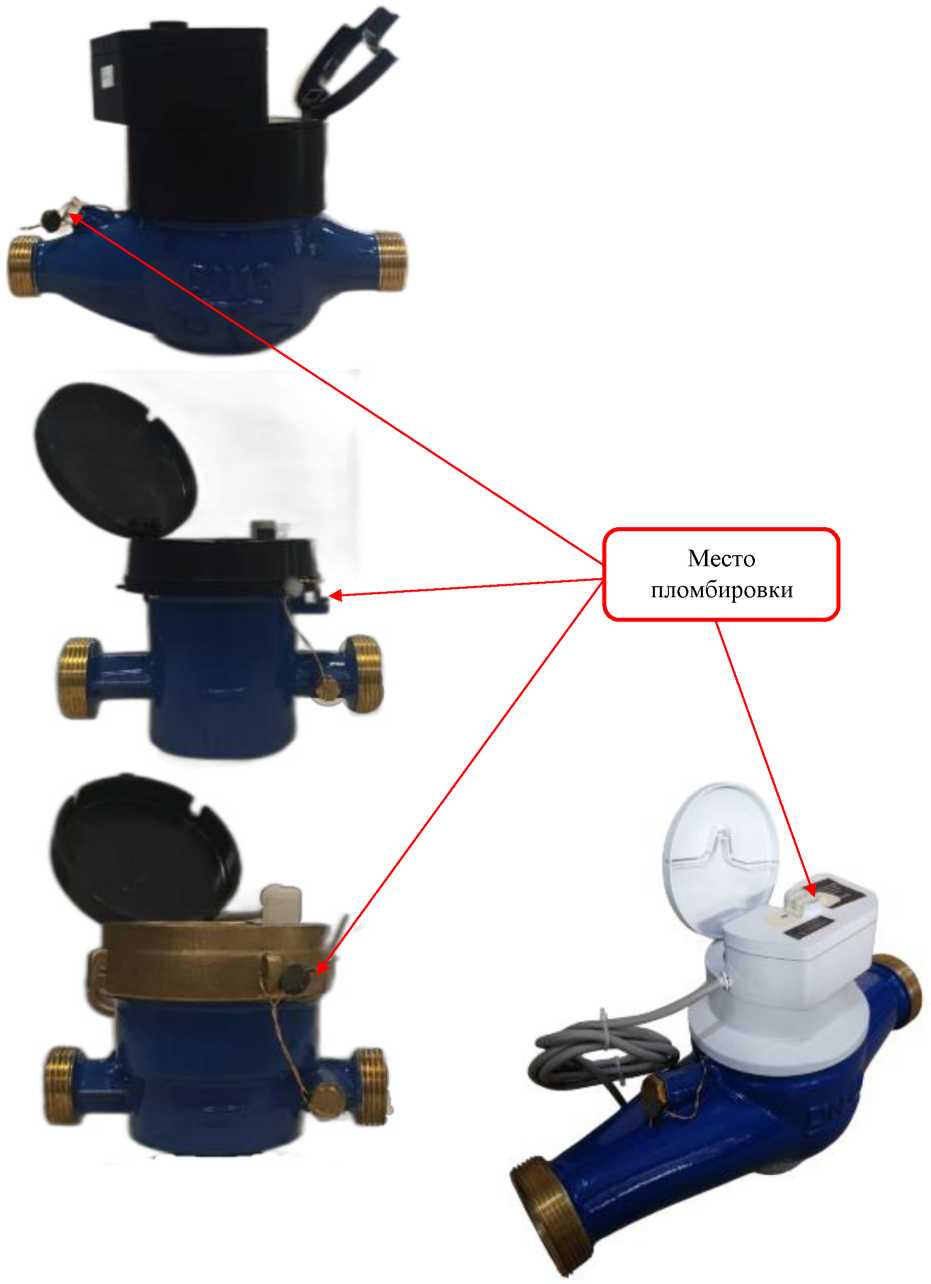

Место пломбировки

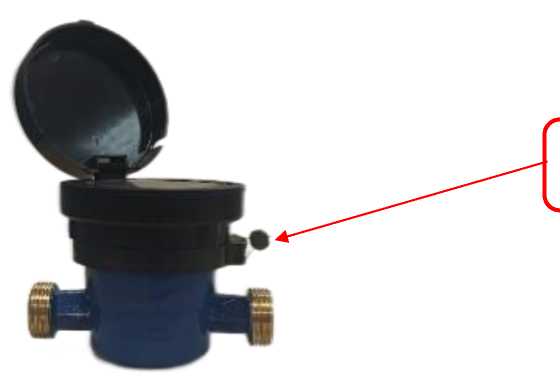

Рисунок 3 - схема пломбировки
Таблица 1 - Метрологические характеристики счетчиков в исполнении SJ-SDC, SJ-SDC PLUS, SJ-LFC, SJ-LFC PLUS
| Наименование параметра | Значение параметра | ||||
| Диаметр условного прохода, Ду | 15 | 20 | 25 | 32 | 401) |
| Объемные расходы, м3/ч -наименьший, Qmin Класс A2) Класс B3) Класс C3) | 0,064 0,032 0,016 | 0,100 0,050 0,025 | 0,158 0,079 0,040 | 0,250 0,125 0,063 | 0,400 0,200 0,100 |
| -переходный, Qt Класс A2) Класс B3) Класс C3) | 0,100 0,050 0,025 | 0,160 0,080 0,040 | 0,260 0,130 0,063 | 0,400 0,200 0,100 | 0,640 0,320 0,160 |
| -номинальный расход, Qn | 1,50 | 2,50 | 3,50 | 6,00 | 10,00 |
| -наибольший расход, Qmax | 3,00 | 5,00 | 7,00 | 12,00 | 20,00 |
| Порог чувствительности, м3/ч, не более Класс А, В Класс С | 0,016 0,010 | 0,025 0,015 | 0,040 0,022 | 0,063 0,035 | 0,100 0,055 |
| Пределы допускаемой относительной погрешности измерений объёма, %: -в диапазоне от Qmin до Qt -в диапазоне от Qt до Qmax | ±5 ±2 | ||||
| 1) Только исполнение SJ-SDC, SJ-S 2) Метрологический класс по ГО( наклонном монтаже счетчиков; 3) Метрологический класс по ГОС монтаже счетчиков. | DC PLUS 'Т Р 50193.1-92 - «А»- при вертикальном или Т Р 50193.1-92 - «В», «С» - при горизонтальном | ||||
Таблица 2 - Метрологические характеристики счетчиков в исполнении MJ-SDC-G7, MJ-SDC-G7 PLUS, MJ-SDC, MJ-SDC PLUS, MJ-LFC, MJ-LFC PLUS
| Наименование параметра | Значение параметра | |||||
| Диаметр условного прохода, Ду | 15 | 20 | 25 | 32 | 40 | 50 |
| Объемные расходы, м3/ч -наименьший, Qmin Класс B1) Класс C1) | 0,032 0,016 | 0,050 0,025 | 0,079 0,040 | 0,125 0,063 | 0,200 0,100 | 0,320 0,160 |
| -переходный, Qt Класс B1) Класс C1) | 0,050 0,025 | 0,080 0,040 | 0,130 0,063 | 0,200 0,100 | 0,320 0,160 | 0,500 0,250 |
| -номинальный расход, Qn | 1,50 | 2,50 | 3,50 | 6,00 | 10,00 | 15,00 |
| -наибольший расход, Qmax | 3,00 | 5,00 | 7,00 | 12,00 | 20,00 | 30,00 |
| Порог чувствительности, м3/ч, не более Класс В Класс С | 0,016 0,010 | 0,025 0,015 | 0,040 0,022 | 0,063 0,035 | 0,100 0,055 | 0,160 0,100 |
| Пределы допускаемой относительной погрешности измерений объёма, %: -в диапазоне от Qmin до Qt -в диапазоне от Qt до Qmax | ±5 ±2 | |||||
| 1) Метрологический класс по ГОСТ Р 50193.1-92 - «В», «С» - только при | ||||||
горизонтальном монтаже счетчиков
Таблица 3 - Основные технические характеристики счетчиков в исполнении SJ-SDC, SJ-SDC PLUS, SJ-LFC, SJ-LFC PLUS
| Наименование параметра | Значение параметра | |||||||||
| Диаметр условного прохода, Ду | 15 | 20 | 25 | 32 | 40 | |||||
| Диапазон температур измеряемой среды, °С | от +5 до +40 | |||||||||
| Потеря давления при Qmax, МПа, не более | 0,063 | |||||||||
| Максимальное рабочее давление, МПа | 1,6 | |||||||||
| Емкость счетного механизма, м3 | 99999,9999 | |||||||||
| Наименьшая цена деления, м3 | 0,00005 или 0,00002 | |||||||||
| Цена импульса, м3/импульс | от 0,001 до 0,1 | |||||||||
| Габаритные размеры счетчиков, мм, не более: - монтажная длина - высота - ширина | 190,0 130,0 120,0 | |||||||||
| Масса, кг, не более | 4,0 | |||||||||
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность, %, не более -атмосферное давление, кПа | от +5 до+50 98 от 84 до 107 | |||||||||
| Таблица 4 - Основные технические характер SDC-G7 PLUS, MJ-SDC, MJ-SDC PLUS, MJ-] | истики счетчиков в исполнении MJ-SDC-G7, MJ-LFC, MJ-LFC PLUS | |||||||||
| Наименование параметра | Значение параметра | |||||||||
| Диаметр условного прохода, Ду | 15 | 20 | 25 | 32 | 40 | 50 | ||||
| Диапазон температур измеряемой среды, °С | от +5 до +40 | |||||||||
| Потеря давления при Qmax, МПа, не более | 0,063 | |||||||||
| Максимальное рабочее давление, МПа | 1,6 | |||||||||
| Емкость счетного механизма, м3 | 99999,9999 | 999999,9999 | ||||||||
| Наименьшая цена деления, м3 | 0,0000 5 | |||||||||
| Цена импульса, м3/импульс | от 0,001 до 0,1 | |||||||||
| Габаритные размеры счетчиков, мм, не более: - монтажная длина - высота - ширина | 300,0 300,0 170,0 | |||||||||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +50 98 от 84 до 107 | |||||||||
| Масса, кг, не более | 10,0 | |||||||||
| Таблица 5 - показатели надежности | ||||||||||
| Наименование параметра | Значение параметра | |||||||||
| Средняя наработка на отказ, ч, не менее | 110000 |
| Средний срок службы, лет, не менее | 12 |
наносят на циферблат счетного механизма методом печати и титульный лист паспорта типографским способом
Таблица 6 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик холодной воды крыльчатый | PRIMA | 1 шт. |
| Паспорт | ПС 26.51.63-001-23155876-2023 | 1 шт. |
| Модуль передачи данных и импульсов/передатчик импульсов1) | 1 шт. | |
| Комплект монтажных частей2) | 1 комплект | |
| 1)В зависимости от заказа 2)Состав комплекта и поставка по отдельному заказу | ||
приведены в разделе 4 документа «ПС 26.51.63-001-23155876-2023 Счётчики холодной воды, крыльчатые PRIMA. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
ТУ 26.51.63-001-23155876-2023 «Счетчики холодной воды крыльчатые PRIMA. Технические условия».
