| Номер в госреестре | 94905-25 |
| Наименование СИ | Кольца установочные РИЦОПТИМА |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.), г. Челябинск |
| Год регистрации | 2025 |
| Срок свидетельства | 14.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кольца установочные РИЦОПТИМА (далее по тексту - кольца), предназначенны для измерений геометрических величин (внутренних диаметров отверстий) путем установки и настройки на требуемый размер приборов, применяемых для измерений внутренних диаметров отверстий.

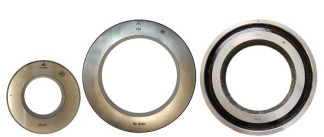

Кольца представляют собой цилиндрические детали, изготовленные из стали, с отверстием определенного диаметра, формирующим измерительную (рабочую) поверхность, с которой контактируют измерительные наконечники проверяемого прибора. На нерабочей поверхности колец может присутствовать проточка для снижения массы кольца. Кольца выпускаются с различными диаметрами отверстий.
Кольца изготавливаются в виде отдельных колец или комплектами.
Кольца в виде отдельных колец выпускаются с номинальными диаметрами в диапазоне от 4,5 до 250 мм.
Пример условного обозначения кольца диаметром 18 мм, поставляемого отдельно:
Кольцо установочное РИЦОПТИМА 0 18 мм, ТУ 2651-007-0186629761-2024
Номинальные диаметры и число колец изготавливаемых комплектами указаны в таблице 1.
Пример условного обозначения комплекта колец 928.2:
Кольца установочные РИЦОПТИМА, комплект 928.2, ТУ 2651-007-0186629761-2024
Таблица 1- Номинальные диаметры отверстия колец, поставляемых в комплектах
| Обозначение комплекта | Номинальный диаметр отверстий колец, мм | Число колец в комплекте, шт |
| 928.2 | 6,0; 6,3; 6,7; 7,1; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0 | 10 |
| 928.3 | 10,0; 10,5; 11,0; 11,5; 12,0; 13,0; 14,0; 15,0; 16,0; 17,0; 18,0 | 11 |
| 928.4 | 18,0; 19,0; 20,0; 21,0; 22,0; 24,0; 25,0; 26,0; 28,0; 30,0; 32,0; 34,0; 36,0; 38,0; 40,0; 45,0; 48,0; 50,0 | 18 |
| 930.1 | 50,0; 53,0; 56,0; 60,0; 63,0; 67,0; 71,0; 75,0; 80,0; 85,0; 90,0; 95,0; 100,0 | 13 |
| 930.2 | 100,0; 105,0; 110,0; 120,0; 125,0; 130,0; 140,0; 150,0; 160,0 | 9 |
Заводской номер в виде цифрового обозначения, наносится на нерабочую поверхность колец лазерной маркировкой.

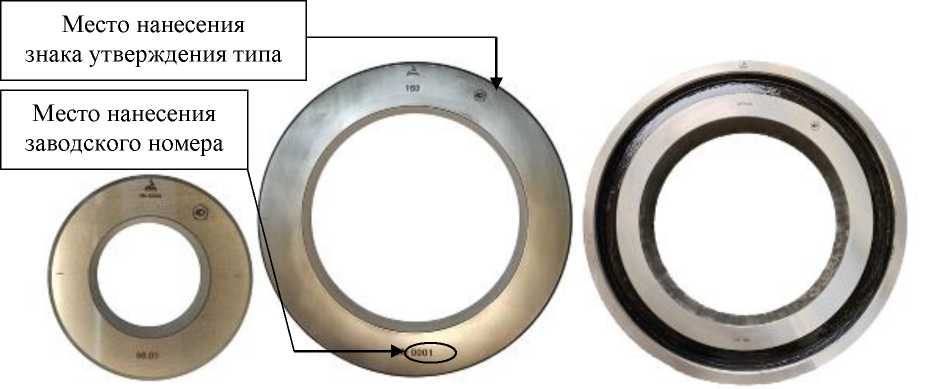

Общий вид колец с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Рисунок 1 — Общий вид колец с указанием мест нанесения заводского номер и знака утверждения типа
Логотип торговой марки
а наносится на титульный лист паспорта колец
типографским методом и на нерабочую поверхность кольца методом лазерной маркировки. Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование колец от несанкционированного доступа не предусмотрено.
Таблица 2- Основные метрологические характеристики
| Диапазон номинальных диаметров отверстий колец (шаг 0,001; 0,01; 0,1 и 1), мм | Допускаемые отклонения от номинального диаметра, мкм | Непостоянство диаметра отверстия в продольном сечении колец1, мкм | Допускаемые отклонения перпендикулярности базового торца кольца относительно оси отверстия, мкм | Отклонение от круглости , мкм, не более | Параметр шероховатости Ra измерительной поверхности по ГОСТ 2789-73 мкм, не более |
| От 4,5 до 6 включ. | ±(1,5+15-L)2 | 1,0 | 40 | 0,5 | 0,10 |
| Св. 6 до 10 включ. | 1,0 | 40 | 0,5 | ||
| Св. 10 до 18 включ. | 1,2 | 60 | 0,5 | ||
| Св. 18 до 30 включ. | 1,5 | 80 | 0,5 | ||
| Св. 30 до 50 включ. | 1,5 | 100 | 0,5 | ||
| Св. 50 до 100 включ. | 2,0 | 120 | 0,5 | 0,20 | |
| Св. 100 до 160 включ. | 2,5 | 160 | 1,0 | ||
| Св. 160 до 200 включ. | 3,0 | 200 | 1,0 | ||
| Св. 200 до 250 включ. | 4,0 | 200 | 1,0 |
Примечание:
Таблица 3 - Габаритные размеры и масса колец
| Диапазон номинальных диаметров отверстий колец (шаг 0,001; 0,01; 0,1 и 1), мм | Габаритные размеры, мм, не более | Масса, кг, не более | |
| наружный диаметр | высота кольца | ||
| От 4,5 до 6 включ. | 36 | 10 | 0,08 |
| Св. 6 до 10 включ. | 40 | 12 | 0,10 |
| Св. 10 до 18 включ. | 50 | 14 | 0,25 |
| Св. 18 до 30 включ. | 70 | 18 | 0,50 |
| Св. 30 до 50 включ. | 90 | 24 | 0,70 |
| Св. 50 до 100 включ. | 140 | 26 | 3,00 |
| Св. 100 до 160 включ. | 170 | 30 | 7,00 |
| Св. 160 до 200 включ. | 230 | 35 | 11,00 |
| Св. 200 до 250 включ. | 320 | 38 | 20,00 |
Таблица 4 - Параметр шероховатости базового торца кольца и условия эксплуатации
| Наименование характеристики | Значение |
| Параметр шероховатости Ra базового торца по ГОСТ 2789-73, мкм, не более | 0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +19 до +21 80 |
Т а б л и ц а 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
наносится на нерабочую поверхность колец методом лазерной маркировки и на титульные листы эксплуатационной документации типографским способом.
Т а б л и ц а 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Кольцо установочное РИЦОПТИМА | _ | 1 шт. или 1 комплект* |
| Паспорт | КУ.00.001 ПС | 1 экз. |
| Укладочный ящик (футляр) | _ | 1 шт. |
| Методика поверки | _ | 1 экз. |
| Примечание: * - в зависимости от заказа | ||
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» документа
КУ.00.001 ПС «Кольца установочные РИЦОПТИМА. Паспорт».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 2651-007-0186629761-2024 «Кольца установочные РИЦОПТИМА.
Технические условия».
