| Номер в госреестре | 94913-25 |
| Наименование СИ | Весы непрерывного действия конвейерные |
| Обозначение типа СИ | ВКА |
| Изготовитель | Общество с ограниченной ответственностью "Бергхайм" (ООО "Бергхайм"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 14.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы непрерывного действия конвейерные ВКА (далее - весы) предназначены для измерений массы.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчика), возникающей под действием силы тяжести пропускаемого через весы материала, в аналоговый электрический сигнал, пропорциональный линейной плотности транспортируемого по конвейерной ленте материала. Далее этот сигнал и сигнал, поступающий с датчика скорости (далее - ДС), подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами весов. Значения производительности весов, линейной плотности материала, скорости конвейерной ленты и суммарной массы материала, взвешенного на весах, выводится на дисплей весоизмерительного прибора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора с цифровым отсчетным устройством, которое может устанавливаться в электрическом шкафу. Грузоприемное устройство включает в себя встраиваемую раму под роликовую опору(ы) конвейера, весоизмерительные тензорезисторные датчики, датчик скорости (ДС).
В грузоприемном устройстве весов используется от одного до четырех весоизмерительных датчиков:
- серии «Т», «Н»изготавливаемые «Тензо-М», Россия (Регистрационный № СИ РФ №53838-13)
- серии ILE, ILEB, ILEC, AMI изготавливаемые «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (Регистрационный № СИ РФ № 15400-13);
- серии L6G, L6Q, B6Q, BM6G, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай (Регистрационный № СИ РФ № 55198-19).
- серии PC6, PCB, PC1, изготавливаемые «Flintec GmbH», Германия (Регистрационный № СИ РФ № 63476-16)
В качестве весоизмерительного прибора применяется приборы:
- КВ-006.2, изготовитель ООО «Бергхайм», г. Санкт-Петербург,
- серии IT6000E, IT8000E, изготовитель «SysTec Systemtechnik und
Industrieautomation GmbH», Германия (Регистрационный № 63833-16)
- серии IT3, изготовитель «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Регистрационный № 82170-21)
Весы выпускаются в следующих модификациях: ВКА-400, ВКА-500, ВКА-650, ВКА-800, ВКА-1000, ВКА-1200, ВКА-1400, ВКА-1600, ВКА-2000 и ВКА-3000 трех исполнениях (в зависимости от числа роликоопор, образующих весовой мост), отличающихся шириной ленты, массогабаритными характеристиками грузоприемного устройства и имеющих обозначение BKA-H-Z-T-Ex, где:
Н - ширина ленты конвейера в мм;
Z - тип датчика (Т, ВМ11, L6G, L6Q, BM6G, PC6, PCB, PC1, ILE, ILEB, ILEC, AMI) ;
Т - пределы допускаемой погрешности весов по ГОСТ 30124-94, % от измеряемой массы;
Общий вид ГПУ весов представлен на рисунке 1, приборов весоизмерительных - на рисунке 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

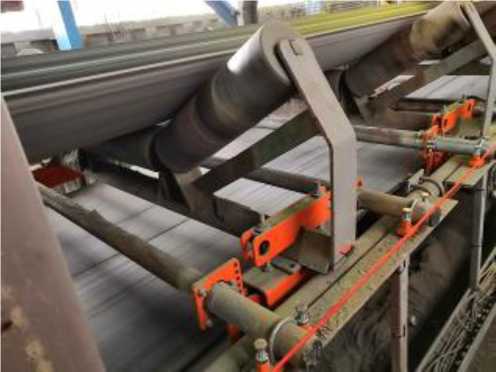

Рисунок 1 - Общий вид ГПУ весов
IT6000E
IT8000E
IT3
КВ-006
Рисунок 2 - Общий вид приборов весоизмерительных
1
IT6000E, IT8000E, IT3;
КВ-006
Рисунок 3 - Схема пломбировки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска поверительного клейма)
Маркировка весов соответствует требованиям ГОСТ 30124-94. Маркировочная табличка представляет собой металлическую табличку и крепится на корпус весоизмерительного прибора или корпус электрического шкафа.
Заводской номер представляет собой набор цифр и наносится ударным методом или лазерной гравировкой на маркировочную табличку.
Программное обеспечение (далее - ПО) весов является встроенным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при включении весов. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам настройки и регулировки, а также измерительной информации, используется переключатель настройки и регулировки, расположенный внутри пломбируемого корпуса прибора.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | Значение | Значение |
| Весоизмерительный прибор | КВ-006 | IT6000E, IT8000E | IT3 |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | - | - | - |
| Цифровой идентификатор ПО | 10.ху.ху* | v.4.xy* | v.4.16.xy* |
| *Примечание - ху не относится к метрологически значимой части ПО. | |||
Метрологические характеристики весов приведены в таблице 1, технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Модификация весов | Наименование характеристики | |||
| Наибольшая линейная плотность взвешиваемого материала, кг/м | Дискретность, кг | Наибольшая производительность весов, т/ч | Пределы допускаемой погрешности весов, % от измеряемой массы | |
| ВКА-400 | 25 | 1, 10, 100 (1, 10) | 225 | ±0,5; ±1,0; ±1,5; ±2,0 |
| ВКА-500 | 50 | 1, 10, 100 | 450 | |
| ВКА-650 | 100 | 1, 10, 100 | 900 | |
| ВКА-800 | 160 | 10,100,1000 | 2300 | |
| ВКА-1000 | 250 | 10, 100, 1000 | 3600 | |
| ВКА-1200 | 400 | 10,100,1000 | 5800 | |
| ВКА-1400 | 500 | 10,100,1000 | 7200 | |
| ВКА-1600 | 630 | 100,1000 | 9000 | |
| ВКА-2000 | 630 | 100, 1000 | 9000 | |
| ВКА-3000 | 630 | 100, 1000 | 9000 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная скорость ленты конвейера, м/с | 5 |
| Параметры электрического питания: - от сети переменного тока: - напряжение, В - частота, Гц - от источника постоянного тока (аккумуляторной батареи) для приборов IT: - напряжение, В | от 187 до 242 От 49 до 51 от 12 до 30 |
| Диапазон рабочих температур ГПУ с датчиками, °С: - PC6, PCB, PC1, PC2H, ВМ11, L6G, L6Q, B6Q, BM6G, Н; Т; - ILE, ILEB, ILEC, UDN, UDB, IL, AMI | от -10 до +40 от -40 до +40 |
| Диапазон рабочих температур приборов весоизмерительных, °С: - IT6000E, IT8000E, IT3 - КВ-006 | от -10 до +40 от -10 до +50 |
| Габаритные размеры ( длинахширинахвысота), мм, не более | 6000х4000х500 |
| Масса ГПУ, кг, не более | 280 |
Таблица 4 - Габаритные размеры ГПУ
| Модификация | Габаритные размеры ГПУ, мм, не более | ||
| Длина | Ширина | Высота | |
| ВКА-400 | 6000 | 800 | 500 |
| ВКА-500 | 1000 | ||
| ВКА-650 | 1200 | ||
| ВКА-800 | 1400 | ||
| ВКА-1000 | 1600 | ||
| ВКА-1200 | 1800 | ||
| ВКА-1400 | 2000 | ||
| ВКА-1600 | 2200 | ||
| ВКА-2000 | 2500 | ||
| ВКА-3000 | 4000 | ||
наносится типографским методом на эксплуатационную документацию.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы непрерывного действия конвейерные | ВКА | 1 шт. |
| Руководство по эксплуатации. Паспорт | БЕРГ.ВКА.1000.01 | 1 экз. |
приведены в разделе 6 «Подготовка к Работе» документа БЕРГ.ВКА.1000.01 «Весы непрерывного действия конвейерные ВКА. Руководство по эксплуатации. Паспорт».
ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования»
Приказ Росстандарта от 04 июля 2022 №1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4274-003-23133465-2021 «Весы непрерывного действия конвейерные ВКА.
Технические условия»
