| Номер в госреестре | 94920-25 |
| Наименование СИ | Калибраторы универсальные |
| Обозначение типа СИ | СТ-ПСА |
| Изготовитель | Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД"), г. Новосибирск |
| Год регистрации | 2025 |
| Срок свидетельства | 17.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы универсальные СТ-ПСА (далее - калибраторы) предназначены для многоканальных воспроизведений сигналов напряжения и силы постоянного и переменного тока, частоты сигналов периодической формы.
Принцип действия калибраторов основан на преобразовании цифровых сигналов, хранящихся в энергонезависимом запоминающем устройстве, с помощью цифро-аналогового преобразователя (далее - ЦАП) в аналоговый сигнал, пропорциональный уровню опорного напряжения, с последующим усилением уровня сигнала.
Конструктивно калибраторы выполнены в металлическом корпусе черного цвета.
Калибраторы имеют модульную структуру, состоящую из базовой платы и сетевого трансформатора.
Базовая плата состоит из следующих модулей:
- Системы питания;
- Центрального процессора;
- Шести формирователей сигналов постоянного или переменного тока;
- Трёх высоковольтных суммирующих усилителей постоянного тока;
- Гальванически развязанного интерфейса USB;
- Интерфейса RS-485;
- Вольтметра выходных напряжений;
- Амперметра тока питания испытуемого устройства;
- Модуля коммутатора каналов испытуемого устройства;
- Модуля задания сетевого адреса интерфейса RS-485.
Система питания включает в себя:
- импульсные стабилизированные преобразователи типа DC-DC для получения
внутренних питающих напряжений +5В, -15В и +15В;
- управляемый центральным процессором импульсный стабилизированный
преобразователь типа DC-DC с изменяемым выходным напряжением +13В, +18В, +24В или +30В для питания испытуемого устройства.
Серийный номер наносится на маркировочную наклейку, расположенную на задней стенке корпуса калибраторов, любым технологическим способом в виде цифрового кода.
Общий вид калибраторов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Маркировочная наклейка с указанием места нанесения серийного номера указана на рисунке 2. Нанесение знака поверки на калибраторы не предусмотрено. Пломбирование мест настройки (регулировки) калибраторов не предусмотрено.
Место нанесения знака утверждения типа

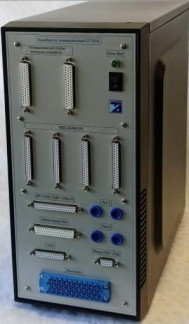

Рисунок 1 - Общий вид калибраторов с указанием места нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 2 - Маркировочная наклейка с указанием места нанесения серийного номера
Программное обеспечение (далее - ПО) калибраторов представлено встроенным и внешним ПО.
Встроенное ПО подразделяется на метрологически значимую и незначимую части.
Метрологические характеристики калибраторов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО является метрологически незначимым.
Идентификационные данные встроенного ПО калибраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | KU ST-PSA |
| Номер версии (идентификационный номер ПО), не ниже | V. 1.хх |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (V.I.); - номер версии метрологически незначимой части ПО (хх), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений среднего квадратического значения (далее -СКЗ) напряжения переменного тока: - в диапазоне частот от 10 Гц до 2 кГц включ., В - в диапазоне частот св. 2 кГц до 7 кГц включ., В | от 0,005 до 250 от 0,005 до 230 |
| Пределы допускаемой относительной погрешности воспроизведений СКЗ напряжения переменного тока, % | ±0,25 |
| Диапазон воспроизведений напряжения постоянного тока, В | от 0,005 до 350 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % | ±0,25 |
| Диапазон воспроизведений СКЗ силы переменного тока в диапазоне частот от 10 Гц до 1 кГц, А | от 0,01 до 8 |
| Пределы допускаемой относительной погрешности воспроизведений СКЗ силы переменного тока, % | ±0,3 |
| Диапазон воспроизведений силы постоянного тока, А | от 0,01 до 8 |
| Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока, % | ±0,3 |
| Диапазон воспроизведений частоты переменных сигналов периодической формы, Г ц | от 10 до 7000 |
| Пределы допускаемой относительной погрешности воспроизведений частоты переменных сигналов периодической формы, % | ±0,01 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц | 220 50 |
| Потребляемая мощность, В^А, не более | 100 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 360х370х170 |
| Масса, кг, не более | 7,5 |
| Количество каналов воспроизведений напряжения постоянного и переменного тока, шт. | 3 |
| Количество каналов воспроизведений силы постоянного и переменного тока, шт. | 2 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °C, % - атмосферное давление, кПа | от +1 до +50 до 95 от 84 до 106 |
| Диапазон установки: - СКЗ напряжения переменного тока, в диапазоне частот от 10 Гц до 2 кГц включ., В - СКЗ напряжения переменного тока, в диапазоне частот св. 2 кГц до 7 кГц включ., В - напряжения постоянного тока, В | от 0,001 до 250 от 0,001 до 230 от 0,001 до 350 |
| Диапазон установки частоты переменных сигналов периодической формы, Гц | от 0,1 до 7000 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 45000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель калибратора любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор универсальный | СТ-ПСА | 1 шт. |
| Этикетка | УКВФ 411182.001 ЭТ | 1 шт. |
| Кабель связи с ведущим компьютером (USB) | - | 1 шт. |
| Внутренняя (индивидуальная) упаковка | - | 1 шт. |
| Программное обеспечение верхнего уровня (USB-флеш-накопитель) | - | 1 шт. |
| Набор кабелей подключения контролируемых устройств | - | 1 комп. |
| Руководство по эксплуатации | УКВФ 411182.001 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа УКВФ.411182.001 РЭ «Калибраторы универсальные СТ-ПСА. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы
для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы
для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4258-054-2357272-24 «Калибраторы универсальные СТ-ПСА. Технические условия».
