| Номер в госреестре | 94930-25 |
| Наименование СИ | Линейки измерительные металлические |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью научно-технический центр "Эксперт" (ООО НТЦ "Эксперт"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 18.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Линейки измерительные металлические (далее по тексту - линейки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.
Принцип действия основан на непосредственном наложении металлической ленты на объект измерений и визуальном наблюдении отсчета по шкале.
Линейки представляют собой металлическую ленту, на которой нанесены две шкалы в виде штрихов через 0,5 мм и 1,0 мм. Каждый сантиметровый штрих шкалы линеек имеет числовое обозначение, указывающее расстояние в сантиметрах до этого штриха от начала шкалы. Сантиметровые штрихи обеих шкал обозначаются одним рядом цифр.
Началом шкалы линейки служит торцовая грань, перпендикулярная к продольному ребру линейки.
За последней сантиметровой отметкой шкалы линейки имеются добавочные миллиметровые деления. Закругленный конец линейки имеет отверстие для подвешивания.
Линейки изготавливаются с двумя шкалами.
Товарный знак
наносится на паспорт линеек типографским
методом и на металлическую ленту лазерной гравировкой.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировки в местах, указанных на рисунке 1.
Пломбирование линеек от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

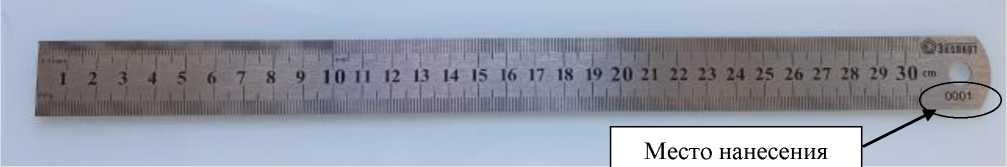

Общий вид линеек представлен на рисунке 1.
заводского номера
Рисунок 1 - Общий вид линеек с указанием места нанесения заводского номера
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон измерений, мм | от 0 до 150 | от 0 до 300 |
| Цена деления, мм, на участках шкалы: От 0 до 50 мм включ. Св. 50 мм От 0 до 150 мм От 0 до 100 мм включ. Св. 100 мм От 0 до 300 мм | 0,5 1,0 1,0 - - - | - - - 0,5 1,0 1,0 |
| Допускаемые отклонения от номинальных значений длины шкалы и расстояний между любым штрихом и началом или концом шкалы*, мм | ±0,10 | |
| Примечание: * - Допускаемые отклонения указаны при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха при температуре плюс 25 °С не более 80% | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина полумиллиметровых штрихов, мм, не менее | 2,5 |
| Длина миллиметровых штрихов, мм, не менее | 3,5 |
| Длина полусантиметровых штрихов, мм, не менее | 5,0 |
| Длина сантиметровых штрихов, мм, не менее | 6,5 |
| Отклонение длин одноименных штрихов, мм, не более | 0,5 |
| Значение просвета между поверочной плитой и плоскостью линейки, мм, не более | 0,5 |
| Отклонение от прямолинейности торцовой грани, мм, не более | 0,04 |
| Отклонение от перпендикулярности торцовой грани к продольному ребру линейки, ...' | 10 |
| Габаритные размеры, мм, не более, для диапазона измерений: От 0 до 150 мм От 0 до 300 мм | 175х20х0,85 335х25,5х1,10 |
| Масса, кг, не более, для диапазона измерений: От 0 до 150 мм От 0 до 300 мм | 0,025 0,075 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 25°С, %, не более | От +10 до +30 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Линейка измерительная металлическая | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Заметки по эксплуатации, порядок работы, поверка» паспорта линеек.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
ТУ 26.51.33-007-61670358-2024 «Линейки измерительные металлические. Технические условия».
