| Номер в госреестре | 94944-25 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | БиТ |
| Изготовитель | Общество с ограниченной ответственностью "Пензапромарматура" (ООО "Пензапромарматура"), г. Пенза |
| Год регистрации | 2025 |
| Срок свидетельства | 18.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические БиТ (далее - термометры) предназначены для измерений температуры жидких и газовых сред.
Принцип действия термометров основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры металлическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеренное значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа. Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического чувствительного элемента (погружной части термометра).
Термометры изготавливаются под торговой маркой «КИПИКА», принадлежащей ООО «Пензапромарматура».
Термометры изготавливаются в различных конструктивных исполнениях. Исполнения термометров отличаются габаритными размерами и верхними пределами измерений.
Пример записи термометров при заказе:
Термометр биметаллический БиТ-А-Б-В,
где А - диаметр корпуса, мм;
Б - значение верхнего предела измерений, °С;
В - длина погружной части, мм;

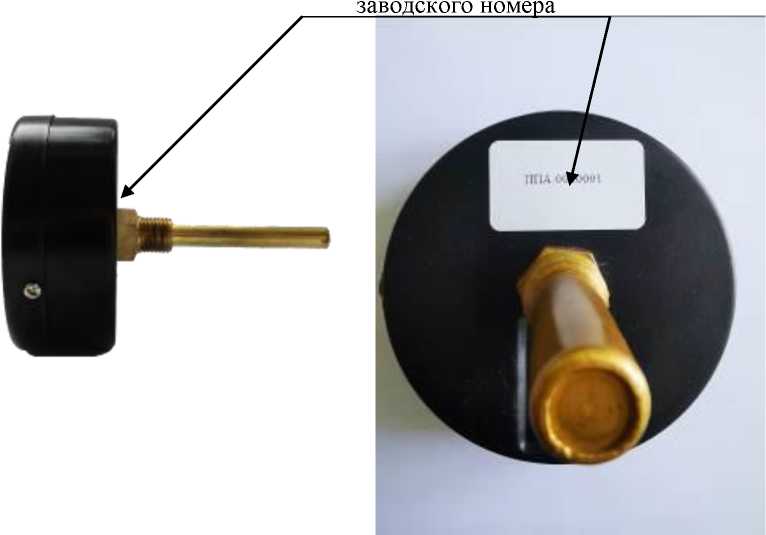

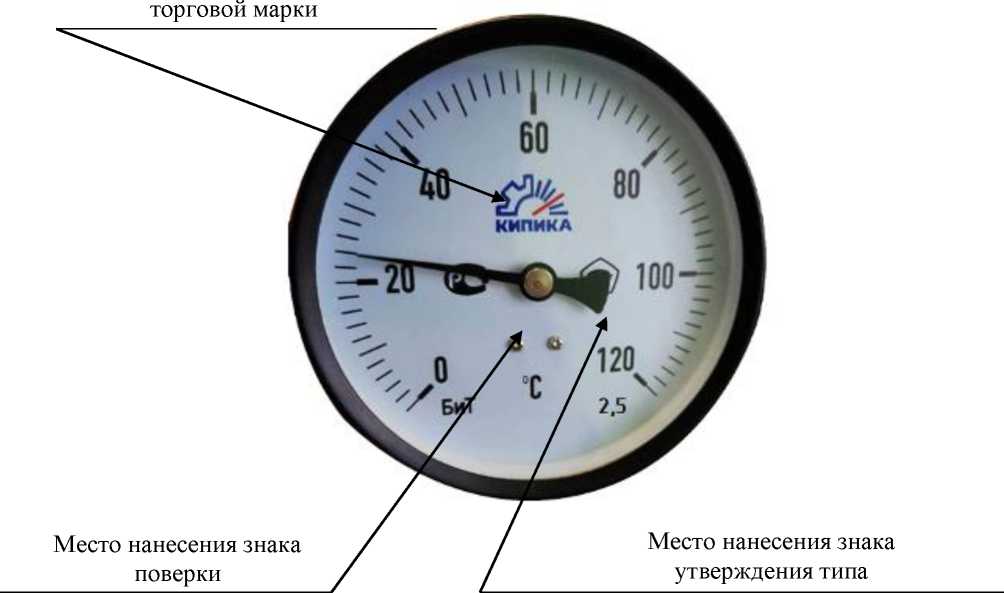

Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа, заводского номера и торговой марки приведен на рисунке 1.
Всего листов 5
Место нанесения
Место нанесения
Рисунок 1 - Общий вид термометров
Пломбирование термометров от несанкционированного доступа не предусмотрено.
Знак поверки наносится на стекло лицевой панели термометра.
Заводской номер в виде цифро-буквенного обозначения, состоящего из сочетания букв русского алфавита и арабских цифр, наносится типографским способом на наклейку, расположенную на задней крышке корпуса термометров.
Метрологические и технические характеристики представлены
в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С* | от 0 до +120 от 0 до +160 от 0 до +200 |
| Цена деления шкалы, °С | 2,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - для термометров с диапазоном измерений от 0 до +120 °С - для термометров с диапазоном измерений от 0 до +160 °С - для термометров с диапазоном измерений от 0 до +200 °С | ±3,0 ±4,0 ±5,0 |
| Предел вариации показаний, °С: - для термометров с диапазоном измерений от 0 до +120 °С - для термометров с диапазоном измерений от 0 до +160 °С - для термометров с диапазоном измерений от 0 до +200 °С | 3,0 4,0 5,0 |
| Примечание. * фактическое значение указывается в паспорте | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса, мм, не более | 63; 80; 100 |
| Диаметр погружной части, мм, не более | 8 |
| Длина погружной части, мм, не более | 40; 50; 60; 80; 100 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха +35 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от 0 до +50 95 от 84 до 106,7 (от 630 до 800) |
наносится на циферблат корпуса термометра и на титульный лист паспорта типографским способом.
Комплектность термометров приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический БиТ | БиТ-А-Б-В* | 1 шт. |
| Термометр биметаллический БиТ. Паспорт | 26.51.51-016-53719263 ПС | 1 экз. |
| Примечание: * в зависимости от исполнения | ||
приведены в разделе 8 «Эксплуатация и монтаж» документа 26.51.51-016-53719263 ПС «Термометр биметаллический БиТ. Паспорт»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы
для средств измерений температуры»;
ТУ 26.51.51-016-53719263-2023 Термометры биметаллические БиТ. Технические условия.
