| Номер в госреестре | 94953-25 |
| Наименование СИ | Устройства телемеханики многофункциональные цифровые |
| Обозначение типа СИ | А-Сигнал |
| Изготовитель | Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС"), Московская обл., г. Фрязино |
| Год регистрации | 2025 |
| Срок свидетельства | 20.03.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства телемеханики многофункциональные цифровые А-Сигнал (далее по тексту - устройства) предназначены для измерений трехфазной активной, реактивной и полной электрической мощности, среднеквадратических значений напряжения и силы переменного тока и частоты, индикации синхронизированных векторных измерений в трехфазных трех проводных или четырех проводных, симметричных или несимметричных электрических цепях, а так же сбора данных ТС через дискретные входы и выдачи ТУ с помощью релейных выходов с одновременным отображением текущих измеренных значений и передачи данных в цифровом виде посредством стандартных интерфейсов RS485/Ethernet (протокол передачи Modbus/ МЭК 60870-5-104, МЭК 61850-8-1), в автоматизированные системы сбора данных и управления технологическими процессами (далее - АСУ ТП), а также индикации и анализа аварийных процессов сочетающее в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.
Устройства изготавливаются в модификации исполнении: А-Сигнал. Принцип действия устройств основан на аналого-цифровом преобразовании входных сигналов, их обработке и хранении, с возможностью последующей передачи в АСУ ТП.
Устройства предназначены для измерения основных параметров электроэнергии, обнаружения факта и определения направления межфазных коротких замыканий (далее -МФЗ), однофазных замыканий на землю (далее - ОЗЗ) на воздушных и кабельных линиях распределительных электросетей напряжением от 6 до 35 кВ, для регистрации аварийных событий и записи осциллограмм токов и напряжений, для выполнения функций телеизмерения, телесигнализации и телеуправления в составе систем сбора и передачи информации трансформаторных подстанций, электростанций, распределительных пунктов (систем телемеханики). Допускается использование устройств на линиях распределительных электросетей напряжением от 6 до 110 кВ со штатными трансформаторами тока. Устройства непрерывно контролируют состояние линий распределительных электросетей, на которые смонтированы датчики устройств. Устройства монтируются в ячейку КРУ на панель щита управления
Конструктивно устройства имеют в своем составе жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового/буквенно-цифрового кода.
Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - пломба.
Нанесение знака поверки на приборы в обязательном порядке не предусмотрено.

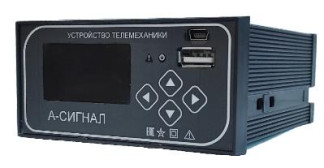

Рисунок 1 - Общий вид устройств
Место нанесения заводского номера и знака утверждения типа
Место нанесения пломбы
Рисунок 2 - Общий вид устройства с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) устройств состоит из встроенного ПО. Встроенное ПО производит обработку измерительной информации, поступающей от аппаратной части устройства, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения и тип аварии на дисплеи, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Встроенное ПО является метрологически значимым.
Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО.
Конструкция устройств исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | hw2 0 fw1 95.bin |
| Номер версии (идентификационный номер ПО), не ниже: - модификация А-Сигнал | 2 01* |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x5994 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
| Примечание: * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное среднеквадратическое значение силы переменного тока Ihom, А: - модификация А-Сигнал | 5 |
| Номинальное среднеквадратическое значение фазного (линейного) напряжения переменного тока UФ(Л)ном, В | 57,7 (100) |
| Диапазон измерений среднеквадратических значений переменного тока Ihom, А: - модификация А-Сигнал | от 0,05 до 10,00 |
| Пределы допускаемой приведенной к верхнему значению погрешности измерений среднеквадратических значений силы переменного тока, % | ±0,5 |
| Диапазон измерений среднеквадратических значений фазного (линейного) напряжения переменного тока Uhom, В | от 2,8 (5,0) до 86,5 (150,0) |
| Пределы допускаемой приведенной к верхнему значению погрешности измерений среднеквадратических значений фазного (линейного) напряжения переменного тока, % | ±0,5 |
| Диапазон измерений трехфазной (активной, реактивной и полной) электрической мощности, Вт, вар, В^А | От 3'0,001- Ihom 1)-'0,1-Uhom 2) дО 3^ Ihom '1,2' Uhom cosф=1 simp 1 |
| Пределы допускаемой относительной погрешности измерений трехфазной (активной, реактивной и полной) электрической мощности, % | ±1,0 |
| Диапазон измерений фазной (активной, реактивной и полной) электрической мощности, Вт, вар, В^А | от 0,001-Ihom-0,1-Uhom дО Ihom '1,2' Uhom cosф=1 sincp 1 |
| Пределы допускаемой относительной погрешности измерений фазной (активной, реактивной и полной) электрической мощности, % | ±1,0 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, % | ±1,0 |
| Примечание: 1) Среднеквадратическое значение переменного тока из диапазона измерений Ihom, А 2) Среднеквадратическое значение фазного (линейного) напряжения переменного тока из диапазона измерений Uhom, В | |
Таблица 3 -Технические характеристики
| Наименование характеристики | Значение |
| Общие характеристики | |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 100 до 240 50 |
| Потребляемая мощность, ВА, не более | 10 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 48х140х96 |
| Масса, кг, не более | 1,6 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от 25 до 98 от 66,0 до 106,7 |
| Характеристики дискретных входов | |
| Количество дискретных входов, шт. | 4 |
| Тип изоляции | с общим источником |
| Напряжение пробоя, В rms | 3850 |
| Уровень логического нуля, В, не более | +1 |
| Уровень логической единицы, В | от +23 до +24 |
| Входное сопротивление, кОм | 3 |
| Характеристики релейных выходов | |
| Количество выходов, шт. | 4 |
| Тип контакта | нормально разомкнутый |
| Максимальное коммутируемое напряжение переменного тока, В | 250 |
| Максимальное коммутируемое напряжение переменного тока, В | 30 |
| Длительно допустимый ток: При 30 В, А, не более При 220 В, А, не более | 1 0,25 |
| Коммутационная способность, Вт | 30 |
| Коммутационная износостойкость контактов, циклов, не менее | 10000 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 125000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Устройство телемеханики многофункциональное цифровое А-Сигнал | - | 1 |
| Руководство по эксплуатации | АНТ.01024.07.002-01 | 1 |
| Паспорт | АНТ.01024.07.001-00 | 1 |
| «Система команд устройства телемеханики А-Сигнал для кабельных линий на основе протокола MODBUS» | - | 1 |
| Крепеж прибора к щиту | - | 2 |
приведены в разделе 1 «Техническое описание» руководства по эксплуатации АНТ.01024.07.002-01.
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об
утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.45-026-59795650-2023 «Устройство телемеханики многофункциональное цифровое А-Сигнал. Технические условия».
